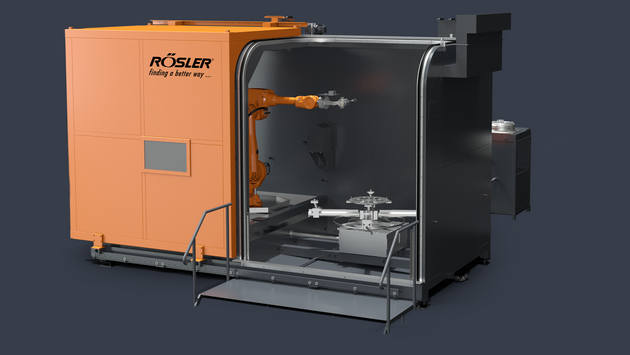

ALS UHPW-SYSTEMS

Rösler ALS UHPW – ultra-high pressure waterjet -järjestelmä vaativaan pinnoitteiden poistoon

Rösler ALS UHPW on ultrakorkeapaineiseen vesisuihkutekniikkaan perustuva automatisoitu pintakäsittelyjärjestelmä, joka on suunniteltu erittäin kovien pinnoitteiden poistamiseen korkealaatuisista komponenteista. Jopa 4 000 barin työpaine yhdistettynä robotisoituun suutinliikkeeseen mahdollistaa tehokkaan, tarkan ja erittäin hyvin toistettavan käsittelyprosessin.

ALS UHPW on kehitetty erityisesti ilmailu- ja avaruusteollisuuden vaativiin sovelluksiin. Järjestelmä soveltuu kohteisiin, joissa pinnoite on poistettava tehokkaasti ja käsittelyprosessin tarkkuudelle sekä toistettavuudelle asetetaan korkeat vaatimukset. Röslerin mukaan järjestelmä täyttää aerospace-teollisuuden vaatimuksia, ja tämä ominaisuus kuuluu molempien vakiomallien varustukseen.

Robotisoitu suutinliike mahdollistaa monimutkaistenkin kappaleiden hallitun käsittelyn. Ruostumattomasta teräksestä valmistettu työskentelykammio, automaattinen ovi, moottoroitu suutinpidikkeen pyöritysyksikkö ja pyöröpöytä muodostavat kokonaisuuden, joka soveltuu tehokkaaseen automatisoituun tuotantoon ja vaativiin huolto- ja kunnostusprosesseihin.

Rösler ALS UHPW soveltuu erityisesti:

• erittäin kovien pinnoitteiden poistoon
• ilmailu- ja avaruusteollisuuden komponenteille
• korkealaatuisille metallikomponenteille
• suurille ja geometrialtaan vaativille kappaleille
• automatisoituun korkeapainevesikäsittelyyn
• tarkkaa ja toistettavaa käsittelyä vaativiin prosesseihin
• komponenttien huolto- ja kunnostusprosesseihin
• kohteisiin, joissa tarvitaan hallittua pinnoitteen poistoa
• puhtaalla vedellä tapahtuvaan korkeapainekäsittelyyn
• abrasiiviseoksella tehtävään vesisuihkukäsittelyyn lisävarusteena

Jopa 4 000 barin paine vaativimpien pinnoitteiden poistoon

ALS UHPW:n korkeapainepumppu tuottaa jopa 4 000 barin paineen. Rösler on suunnitellut järjestelmän erityisesti erittäin kovien pinnoitteiden poistamiseen korkealaatuisista komponenteista. Molemmissa vakiomalleissa käytetään 4 000 barin, 132 kW:n mäntäpumppua.

Korkea vedenpaine mahdollistaa erittäin tehokkaan pintakäsittelyn ilman perinteisessä raepuhalluksessa käytettävää kiinteää puhallusmateriaalia. Tarvittaessa järjestelmä voidaan kuitenkin varustaa myös veden ja abrasiivin seoksella tapahtuvaan käsittelyyn.

Robottiohjattu suutinliike takaa korkean tarkkuuden

ALS UHPW:n vakiovarustukseen kuuluu robotisoitu suutinliike, joka mahdollistaa tarkasti määritellyn ja toistettavan käsittelyn. Tämä on erityisen tärkeää ilmailuteollisuuden komponenteissa, joissa käsiteltävät geometriset muodot voivat olla monimutkaisia ja prosessin laadun on säilyttävä tasaisena kappaleesta toiseen.

Robotisointi vähentää samalla manuaalisen työskentelyn tarvetta ja mahdollistaa prosessiparametrien tarkan hallinnan.

Suunniteltu erityisesti aerospace-teollisuudelle

Rösler määrittelee ALS UHPW:n erityisesti aerospace-teollisuudelle suunnitelluksi järjestelmäksi. Koneen teknisiin ominaisuuksiin kuuluu valmistajan mukaan aerospace-vaatimusten mukaisuus.

Tämän vuoksi ALS UHPW on kiinnostava ratkaisu esimerkiksi vaativiin komponenttien huolto-, kunnostus- ja pinnoitteenpoistoprosesseihin, joissa prosessin tarkkuus ja dokumentoitavuus ovat keskeisiä.

Suuretkin kappaleet voidaan käsitellä

ALS UHPW -sarjassa on kaksi vakiomallia. ALS 2000 UHPW mahdollistaa enintään 2 000 × 1 500 × 1 500 mm:n ja 500 kg:n kappaleiden käsittelyn. Suurempi ALS 3000 UHPW soveltuu jopa 2 500 × 2 000 × 2 000 mm:n ja 1 000 kg:n kappaleille.

Molemmissa malleissa on vakiona moottoroitu suutinpidikkeen pyöritysyksikkö ja pyöröpöytä. Pyöröpöytä voidaan lisäksi varustaa satelliiteilla ja liikkuvalla yksiköllä käyttökohteen mukaan.

Ruostumattomasta teräksestä valmistettu työskentelykammio

ALS UHPW:n työskentelykammio on valmistettu ruostumattomasta teräksestä, mikä soveltuu hyvin korkeapaineiseen vesiprosessiin ja vaativiin teollisiin käyttöolosuhteisiin. Molempiin malleihin kuuluu myös automaattinen liukuovi.

Koneen kompakti rakenne on suunniteltu hyödyntämään käytettävissä oleva tuotantotila tehokkaasti, vaikka järjestelmä kykenee käsittelemään suuriakin komponentteja.

Veden talteenotto ja esisuodatus vakiona

ALS UHPW:ssa veden talteenotto ja esisuodatus kuuluvat vakiovarustukseen. Suljettu vedenkierto on puolestaan saatavana lisävarusteena.

Vedenkäsittelyä voidaan laajentaa tarpeen mukaan paperisuodatinyksiköllä sekä Röslerin Z800- tai Z1000-sentrifugilla. Näin vedenkäsittelyjärjestelmä voidaan mitoittaa prosessin ja käsiteltävien epäpuhtauksien mukaan.

PC-pohjainen prosessinohjaus

Molemmissa ALS UHPW -malleissa on vakiona PC Supervisor Master -ohjaus. Yhdessä robotisoidun suutinliikkeen kanssa se mahdollistaa automatisoidun ja toistettavan pintakäsittelyprosessin.

Tämä tekee ALS UHPW:sta erityisen sopivan tuotanto- ja huoltoympäristöihin, joissa käsittelyprosessilta vaaditaan korkeaa tarkkuutta ja prosessivarmuutta.

Kenelle Rösler ALS UHPW sopii?

Rösler ALS UHPW on suunniteltu yrityksille, jotka tarvitsevat erittäin tehokasta ja tarkasti hallittavaa pinnoitteiden poistoa korkealaatuisille komponenteille. Järjestelmän tärkein kohderyhmä on ilmailu- ja avaruusteollisuus, jossa komponenttien korkea arvo sekä tiukat prosessivaatimukset edellyttävät luotettavaa ja toistettavaa pintakäsittelyä.

Robotisoitu käsittely, jopa 4 000 barin työpaine ja monipuoliset kappaleenkäsittely- sekä vedenkäsittelyratkaisut tekevät järjestelmästä tehokkaan vaihtoehdon vaativiin automatisoituihin pinnoitteenpoistoprosesseihin.

Miksi valita Rösler ALS UHPW?

Jopa 4 000 barin työpaine
Erittäin korkea vedenpaine mahdollistaa vaikeiden ja kovien pinnoitteiden tehokkaan poistamisen.

Robotisoitu ja tarkka käsittely
Robotisoitu suutinliike tarjoaa korkean tarkkuuden ja hyvän prosessin toistettavuuden.

Suunniteltu aerospace-teollisuuden vaatimuksiin
Järjestelmä on kehitetty erityisesti ilmailu- ja avaruusteollisuuden vaativiin käyttökohteisiin.

Soveltuu suurille kappaleille
Suurimmassa vakiomallissa voidaan käsitellä jopa 2 500 × 2 000 × 2 000 mm:n ja 1 000 kg:n kappaleita.

Monipuolinen kappaleenkäsittely
Pyöröpöytä, motorisoitu suutinpidike sekä valinnaiset satelliitti- ja siirtojärjestelmät mahdollistavat ratkaisun mukauttamisen kappalegeometriaan.

Laajennettava vedenkäsittely
Veden talteenotto ja esisuodatus kuuluvat vakiona järjestelmään, ja suljettu vedenkierto sekä lisäsuodatus voidaan toteuttaa optiona.

Tekniset pääominaisuudet

• Prosessi: Ultra-High Pressure Water Jet (UHPW)
• Toimintaperiaate: ultrakorkeapaineinen vesisuihkukäsittely
• Mallit: ALS 2000 UHPW ja ALS 3000 UHPW
• Maksimityöpaine: 4 000 bar
• Korkeapainepumppu: 4 000 bar / 132 kW
• Prosessiaine: vesi
• Vesi-abrasiiviseos: saatavana lisävarusteena
• Suutinliike: robotisoitu
• Suutinpidike: moottoroitu pyöritysyksikkö
• Kappaleenkäsittely: pyöröpöytä vakiona
• Satelliitit pyöröpöydälle: lisävaruste
• Pyöröpöydän siirtoyksikkö: lisävaruste
• Ohjaus: PC Supervisor Master
• Työskentelykammio: ruostumaton teräs
• Ovi: automaattinen liukuovi
• Veden talteenotto ja esisuodatus: vakiona
• Suljettu vedenkierto: lisävaruste
• Paperisuodatin: lisävaruste
• Sentrifugi: Z800 tai Z1000 lisävarusteena
• ALS 2000 UHPW maksimikappale: 2 000 × 1 500 × 1 500 mm / 500 kg
• ALS 3000 UHPW maksimikappale: 2 500 × 2 000 × 2 000 mm / 1 000 kg
• Pääsovellus: erittäin kovien pinnoitteiden poistaminen korkealaatuisista komponenteista
• Erityisala: ilmailu- ja avaruusteollisuus.
