ALS

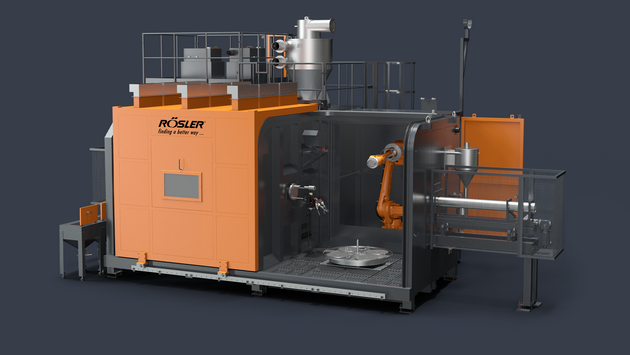

Rösler ALS puhallusjärjestelmä – robotisoitu paineilmapuhallus suurille ja raskaille kappaleille

Rösler ALS on robotisoitu paineilmapuhallusjärjestelmä, joka on suunniteltu erittäin suurten, raskaiden ja geometrialtaan vaativien yksittäiskappaleiden tarkkaan pintakäsittelyyn. Järjestelmä yhdistää suuren puhalluskammion, robotilla ohjatun puhallussuuttimen ja joustavan kappaleenkäsittelyn, minkä ansiosta myös monimutkaiset kappaleet voidaan käsitellä tarkasti ja toistettavasti.

ALS soveltuu erityisesti tuotantoympäristöihin, joissa käsiteltävät kappaleet ovat liian suuria tai monimutkaisia tavanomaisiin puhalluskaappeihin. Kappale voidaan käsitellä sekä pysty- että vaaka-asennossa, ja erilaiset pyöröpöytäratkaisut mahdollistavat kappaleen pyörittämisen, tarkan asemoinnin ja tarvittaessa kallistamisen puhalluksen aikana.

Robotisoitu puhallussuuttimen liike mahdollistaa tarkasti määritellyn ja hyvin toistettavan puhallusprosessin. ALS voidaan lisäksi varustaa sisäpuolisella puhalluslanssilla, jolloin myös pitkien ja onttojen kappaleiden sisäpintoja voidaan käsitellä hallitusti.

Rösler ALS soveltuu erityisesti:

• suurille ja raskaille yksittäiskappaleille
• monimutkaisen geometrian omaaville kappaleille
• pitkille komponenteille
• ulkopintojen puhallukseen
• sisäpintojen puhallukseen
• tarkkaan pinnan karhennukseen
• pinnoitteiden poistoon
• shot peening -prosesseihin
• tarkasti määriteltyihin puhallusprosesseihin
• automatisoituun sarjatuotantoon
• korkeaa prosessin toistettavuutta vaativiin sovelluksiin
• vaativiin teollisuuden pintakäsittelyprosesseihin

Rösler mainitsee ALS:n käyttökohteena erityisesti ilmailuteollisuuden suuret komponentit, kuten laskutelineiden osat. Järjestelmän joustavan rakenteen ansiosta sillä voidaan kuitenkin käsitellä erikokoisia ja -muotoisia suuria kappaleita useissa vaativissa teollisissa sovelluksissa.

Robotisoitu puhallus takaa tarkan ja toistettavan lopputuloksen

ALS:n keskeinen ominaisuus on robotilla ohjattu puhallussuutin. Robotin avulla puhallussuutin voidaan liikuttaa tarkasti kappaleen geometrian mukaisesti, mikä mahdollistaa tasaisen ja hallitun käsittelyn myös monimutkaisilla pinnoilla.

Automatisoitu liike parantaa prosessin toistettavuutta ja vähentää käyttäjästä riippuvaa vaihtelua. Tämä on erityisen tärkeää esimerkiksi shot peening -prosesseissa ja muissa sovelluksissa, joissa puhallusparametrien tarkka hallinta on olennaista.

Suunniteltu erittäin suurille ja raskaille kappaleille

ALS-malliston suurimmassa versiossa voidaan käsitellä jopa 3 000 × 2 200 × 2 200 mm:n kokoisia ja 1 000 kg painavia kappaleita. Suuri moottoroitu ovi tarjoaa hyvän pääsyn puhalluskammioon ja mahdollistaa kappaleiden ergonomisen lastauksen ja purkamisen.

Kappale voidaan tuoda järjestelmään myös suoraan siltanosturilla, mikä helpottaa suurten ja painavien komponenttien käsittelyä.

Pysty- ja vaakasuuntainen kappaleenkäsittely

ALS mahdollistaa kappaleiden käsittelyn sekä pysty- että vaaka-asennossa. Erilaisia pyöröpöytiä voidaan käyttää yksinkertaisesta pyörivästä pöydästä tarkasti asemoitaviin ja kallistettaviin ratkaisuihin. Näin kappale voidaan sijoittaa puhalluksen kannalta optimaaliseen asentoon.

Joustava kappaleenkäsittely tekee ALS:stä erityisen sopivan kappaleille, joiden geometria edellyttää puhallusta useista eri suunnista.

Myös kappaleiden sisäpintojen puhallukseen

ALS voidaan varustaa erillisellä sisäpuolisella puhalluslanssilla. Puhalluslanssi on asennettu puhalluskammion seinään ja sen liikettä ohjataan omalla akselillaan. Liike voidaan tarvittaessa synkronoida puhallusrobotin kanssa.

Tämä mahdollistaa esimerkiksi pitkien onttojen komponenttien sisä- ja ulkopintojen käsittelyn samalla järjestelmällä.

Joustava puhallustekniikka erilaisiin prosesseihin

Rösler tarjoaa ALS-järjestelmään erilaisia paineilmapuhallustekniikoita yksinkertaisesta injektoripuhalluksesta tarkasti kontrolloituihin shot peening -prosesseihin. Lopullinen puhallusjärjestelmä määritellään käsiteltävän kappaleen, materiaalin ja halutun pintatuloksen perusteella.

Järjestelmä voidaan toteuttaa myös vaativien puhallusstandardien, kuten AMS 2430- ja AMS 2432 -vaatimusten mukaisiin prosesseihin.

Laajat automaatio- ja prosessinvalvontamahdollisuudet

ALS sisältää vakiona PLC-ohjauksen ja robotisoidun puhallussuuttimen liikkeen. Järjestelmään voidaan lisäksi liittää PC-pohjainen prosessinohjaus ja -valvonta, jonka avulla voidaan hallita puhallusprosessia, visualisoida koneen toimintaa sekä dokumentoida prosessitietoja.

ALS 3000- ja ALS 4000 -malleihin on saatavana myös automaattinen työkalunvaihtojärjestelmä. Manuaalinen puhallus voidaan puolestaan toteuttaa lisävarusteena kaikissa kolmessa mallissa.

Kolme konekokoa erilaisille kappaleille

ALS 2000
Maksimikappale: 2 000 × 1 500 × 1 500 mm
Maksimikappalepaino: 500 kg

ALS 3000
Maksimikappale: 2 500 × 2 000 × 2 000 mm
Maksimikappalepaino: 1 000 kg

ALS 4000
Maksimikappale: 3 000 × 2 200 × 2 200 mm
Maksimikappalepaino: 1 000 kg

Kenelle Rösler ALS puhallusjärjestelmä sopii?

Rösler ALS sopii yrityksille, jotka tarvitsevat automatisoitua ja tarkasti hallittavaa paineilmapuhallusta suurille, raskaille tai geometrialtaan monimutkaisille kappaleille. Järjestelmä on erityisen hyvä ratkaisu silloin, kun kappaleen koko, paino tai muoto tekee tavallisen puhalluskaapin käytöstä hankalaa.

Robotisoitu puhallus, joustava kappaleen asemointi sekä mahdollisuus ulko- ja sisäpintojen käsittelyyn tekevät ALS:stä erittäin monipuolisen ratkaisun vaativaan teolliseen pintakäsittelyyn.

Miksi valita Rösler ALS?

Suurille ja raskaille kappaleille
Mallista riippuen voidaan käsitellä jopa 3 000 × 2 200 × 2 200 mm:n kokoisia ja 1 000 kg painavia kappaleita.

Robotisoitu ja tarkka puhallus
Robotilla ohjattu suutin mahdollistaa tarkan ja hyvin toistettavan pintakäsittelyn.

Sisä- ja ulkopintojen käsittely
Lisävarusteena saatava puhalluslanssi mahdollistaa myös pitkien kappaleiden sisäpintojen puhalluksen.

Joustava kappaleenkäsittely
Kappaleita voidaan käsitellä pysty- tai vaaka-asennossa ja erilaisilla pyöröpöytäratkaisuilla.

Helppo suurten kappaleiden lastaus
Suuri oviaukko ja mahdollisuus lastata kappale suoraan siltanosturilla helpottavat raskaiden komponenttien käsittelyä.

Vaativiin ja dokumentoitaviin prosesseihin
Laajat prosessinohjaus- ja valvontamahdollisuudet tukevat tarkasti määriteltyjä ja hyvin toistettavia puhallusprosesseja.

Tekniset pääominaisuudet

• Prosessi: paineilmapuhallus
• Konetyyppi: robotisoitu puhallusjärjestelmä suurille kappaleille
• Mallisarja: ALS 2000, ALS 3000 ja ALS 4000
• Puhallussuuttimen liike: robotisoitu
• Kappaleenkäsittely: pysty- tai vaakasuunnassa
• Pyöröpöytä: erilaisia pyöriviä, asemoitavia ja kallistettavia ratkaisuja
• Sisäpintojen käsittely: erillinen puhalluslanssi saatavana
• Kappaleen lastaus: mahdollista suoraan siltanosturilla
• Ohjaus: PLC-ohjaus vakiona
• Automaattinen ovi: vakiona
• Automaattinen työkalunvaihto: saatavana ALS 3000- ja ALS 4000 -malleihin
• Manuaalinen puhallus: saatavana lisävarusteena
• Prosessinvalvonta: PC-pohjainen valvontajärjestelmä saatavana
• ATEX-versio: saatavana
• Maksimikappale: mallista riippuen 2 000 × 1 500 × 1 500 – 3 000 × 2 200 × 2 200 mm
• Maksimikappalepaino: 500–1 000 kg mallista riippuen
• Erityisominaisuus: robotisoitu ulko- ja tarvittaessa sisäpintojen käsittely erittäin suurille ja monimutkaisille kappaleille.
