ARD

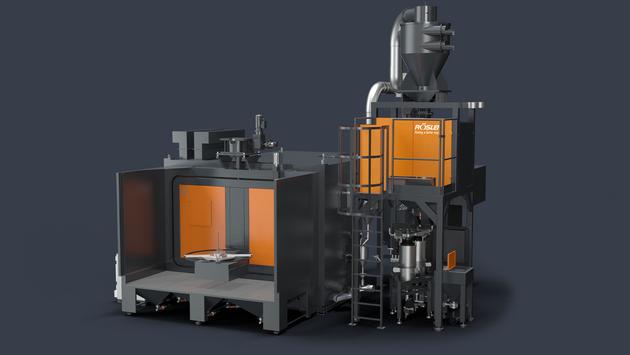

Rösler ARD puhallusjärjestelmä – automatisoitu kääntöoviratkaisu tehokkaaseen sarjatuotantoon

Rösler ARD on automatisoitu paineilmapuhallusjärjestelmä, joka on suunniteltu tarkkaan, toistettavaan ja tehokkaaseen kappaleiden pintakäsittelyyn sarjatuotannossa. Järjestelmän erityispiirteenä on kääntöovi, johon voidaan sijoittaa pyöröpöytä, useita satelliitteja tai kappalepitimiä. Rakenne mahdollistaa kappaleiden lastauksen ja purkamisen samalla, kun koneen toisella puolella olevia kappaleita puhalletaan. Näin tuotannon odotusajat jäävät lyhyiksi ja järjestelmällä voidaan saavuttaa korkea tuotantokapasiteetti.

ARD soveltuu sekä kuiva- että märkäpuhallukseen, mikä tekee järjestelmästä erittäin monipuolisen erilaisiin pintakäsittelyprosesseihin. Puhallus voidaan toteuttaa käyttökohteen mukaan joko injektori- tai suorapaineperiaatteella. Robotisoitu puhallussuuttimen liike mahdollistaa tarkasti hallitun ja toistettavan käsittelyn myös vaativille kappalegeometrioille.

ARD-järjestelmä on suunniteltu erityisesti tuotantoympäristöihin, joissa korostuvat korkea kapasiteetti, tasainen pintakäsittelylaatu ja prosessin hyvä toistettavuus. Laajat automaatio- ja prosessinvalvontamahdollisuudet mahdollistavat järjestelmän mukauttamisen myös pitkälle automatisoituihin tuotantoprosesseihin.

Rösler ARD puhallusjärjestelmä soveltuu erityisesti:

• sarjatuotannon automatisoituun pintakäsittelyyn
• kuiva- ja märkäpuhallukseen
• tarkkuutta vaativien kappaleiden puhallukseen
• metallikappaleiden puhdistukseen
• pinnan karhennukseen
• oksidikerrosten poistoon
• pintojen viimeistelyyn
• koneistettujen kappaleiden käsittelyyn
• tarkkuuskomponenteille
• toistettaviin puhallusprosesseihin
• automatisoituihin tuotantosoluihin
• korkeaa tuotantokapasiteettia vaativiin sovelluksiin

ARD-järjestelmiä voidaan hyödyntää esimerkiksi:

• autoteollisuudessa
• konepajateollisuudessa
• metalliteollisuudessa
• alihankintateollisuudessa
• tarkkuuskomponenttien valmistuksessa
• ilmailuteollisuuden sovelluksissa
• automatisoiduissa tuotantosoluissa
• suurten sarjojen pintakäsittelyssä

Kääntöoviratkaisu minimoi tuotannon odotusajat

ARD:n tärkeimpiä ominaisuuksia on kääntöovijärjestelmä, jossa kappaleiden käsittely tapahtuu oven eri puolilla. Kun toisella puolella olevia kappaleita puhalletaan suljetussa puhalluskammiossa, toisella puolella voidaan samanaikaisesti suorittaa valmiiden kappaleiden purku ja uusien kappaleiden lastaus.

Kun käsittely on valmis, ovi kääntyy ja seuraavat kappaleet siirtyvät puhallusalueelle. Ratkaisu vähentää puhallusprosessin ulkopuolista odotusaikaa ja mahdollistaa korkean tuotantotehokkuuden.

Satelliittiasemat mahdollistavat tarkan kappaleenkäsittelyn

Kääntöovi voidaan varustaa useilla satelliittiasemilla tai kappalepitimillä. Satelliittien tarkka asemointi mahdollistaa kappaleiden hallitun käsittelyn suhteessa puhallussuuttimeen ja tukee hyvää prosessin toistettavuutta.

Satelliittien määrä riippuu konekoosta. ARD 1400- ja ARD 2000 -malleissa voidaan käyttää 1–4 satelliittia oven kummallakin puolella, ARD 2500:ssa 1–6 ja ARD 3000:ssa jopa 1–8 satelliittia puolta kohden.

Robotisoitu puhallus takaa korkean toistettavuuden

ARD-malleissa käytetään robotisoitua puhallussuuttimen liikettä, jonka avulla suutin voidaan ohjata tarkasti suhteessa käsiteltävään kappaleeseen. Tämä mahdollistaa hallitun puhallusetäisyyden, -kulman ja liikeradan sekä parantaa prosessin toistettavuutta sarjatuotannossa.

ARD 2500- ja ARD 3000 -malleihin voidaan lisäksi valita toinen robotisoitu suutinliike, mikä lisää mahdollisuuksia monimutkaisten tai useasta suunnasta käsiteltävien kappaleiden pintakäsittelyyn.

Soveltuu sekä injektori- että suorapainepuhallukseen

ARD:n merkittävä etu on puhallusprosessin joustavuus. Kaikki ARD-sarjan konekoot voidaan valmistajan tietojen mukaan toteuttaa injektori- tai suorapainepuhalluksella. Lisäksi järjestelmä soveltuu sekä kuiva- että märkäpuhallukseen.

Näin puhallusprosessi voidaan määritellä kappaleen materiaalin, geometrian, halutun pinnanlaadun ja tuotantovaatimusten perusteella.

Laajat prosessinvalvonta- ja automaatiomahdollisuudet

ARD-järjestelmässä on vakiona PLC-ohjaus, ja sitä voidaan täydentää useilla prosessinhallintaa parantavilla ominaisuuksilla. Saatavana ovat muun muassa PC-pohjainen koneen valvonta, tarkka prosessinvalvonta, puhallusmateriaalin automaattinen täyttö ja automaattinen kalibrointiyksikkö.

Lisäksi kappaleiden lastaus ja purku voidaan automatisoida robotilla. Näin ARD voidaan rakentaa osaksi pitkälle automatisoitua tuotantoprosessia.

Neljä konekokoa erilaisiin tuotantotarpeisiin

ARD-sarjaan kuuluvat ARD 1400, ARD 2000, ARD 2500 ja ARD 3000. Mallien välillä eroavat käsiteltävän kappaleen enimmäiskoko, paino sekä satelliittiasemien määrä.

ARD 1400
Maksimikappale Ø 500 × 1 000 mm
Maksimipaino 100 kg
Satelliitteja 1–4 / puoli

ARD 2000
Maksimikappale Ø 800 × 1 000 mm
Maksimipaino 250 kg
Satelliitteja 1–4 / puoli

ARD 2500
Maksimikappale Ø 1 000 × 1 200 mm
Maksimipaino 500 kg
Satelliitteja 1–6 / puoli

ARD 3000
Maksimikappale Ø 1 200 × 1 200 mm
Maksimipaino 500 kg
Satelliitteja 1–8 / puoli

Kenelle Rösler ARD puhallusjärjestelmä sopii?

Rösler ARD sopii erityisesti yrityksille, jotka tarvitsevat automatisoitua, tarkkaa ja erittäin hyvin toistettavaa puhallusprosessia sarjatuotantoon. Järjestelmä on erinomainen vaihtoehto silloin, kun kappaleiden lastaukseen ja purkuun kuluva aika halutaan minimoida ja puhalluksen on jatkuttava mahdollisimman keskeytyksettä.

Kääntöovi, satelliittiasemat, robotisoitu suutinliike sekä laajat prosessinvalvontamahdollisuudet tekevät ARD:stä erityisen kiinnostavan ratkaisun automatisoituun tuotantoon, jossa sekä korkea tuottavuus että tasainen pintakäsittelylaatu ovat keskeisiä vaatimuksia.

Miksi valita Rösler ARD puhallusjärjestelmä?

Korkea tuotantotehokkuus
Kappaleita voidaan lastata ja purkaa samalla, kun toisella puolella olevien kappaleiden puhallus on käynnissä.

Tarkka ja toistettava puhallusprosessi
Robotisoitu suutinliike ja tarkasti asemoitavat satelliitit mahdollistavat hallitun käsittelyn kappaleesta toiseen.

Kuiva- tai märkäpuhallus
ARD voidaan määrittää erilaisiin puhallusprosesseihin tuotannon ja halutun pinnanlaadun mukaan.

Injektori- tai suorapainepuhallus
Puhallustekniikka voidaan valita käyttökohteen vaatimusten perusteella.

Laajat automaatiomahdollisuudet
Prosessinvalvonta, automaattinen puhallusmateriaalin täyttö, kalibrointi ja robotisoitu kappaleenkäsittely mahdollistavat pitkälle automatisoidun kokonaisuuden.

Neljä konekokoa
ARD 1400–3000 -mallisto tarjoaa ratkaisuja erikokoisille kappaleille ja erilaisille tuotantokapasiteeteille.

Tekniset pääominaisuudet

• Prosessi: paineilmapuhallus
• Konetyyppi: automatisoitu kääntöovellinen puhallusjärjestelmä
• Puhallusmenetelmä: kuiva- tai märkäpuhallus
• Puhallusperiaate: injektori- tai suorapainepuhallus
• Mallisarja: ARD 1400, ARD 2000, ARD 2500 ja ARD 3000
• Kappaleenkäsittely: satelliitit tai kappalepitimet kääntöoven molemmilla puolilla
• Satelliittien määrä: 1–8 / puoli mallista riippuen
• Puhallussuuttimen liike: robotisoitu
• Toinen robotisoitu suutinliike: saatavana ARD 2500- ja ARD 3000 -malleihin
• Ohjaus: PLC-ohjauspaneeli vakiona
• Prosessinvalvonta: tarkka prosessinvalvonta saatavana lisävarusteena
• Puhallusmateriaalin kierrätys: vakiona
• Automaattinen puhallusmateriaalin täyttö: saatavana lisävarusteena
• Automaattinen kalibrointi: saatavana lisävarusteena
• Pölynpoisto: vakiona
• ATEX-versio: saatavana lisävarusteena
• Robotisoitu kappaleiden lastaus ja purku: saatavana lisävarusteena
• Maksimikappale: mallista riippuen Ø 500 × 1 000 – Ø 1 200 × 1 200 mm
• Maksimikappalepaino: 100–500 kg mallista riippuen
• Erityisominaisuus: kappaleiden lastaus ja purku voidaan tehdä samanaikaisesti toisten kappaleiden puhalluksen kanssa.
