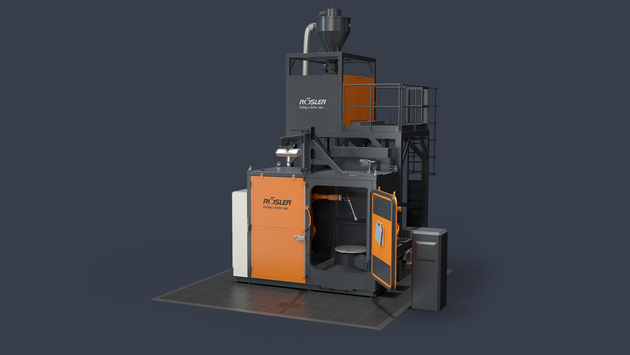

Rösler AST puhallusjärjestelmä – automatisoitu paineilmapuhallus ulko- ja sisäpinnoille

Rösler AST on kompakti ja automatisoitava paineilmapuhallusjärjestelmä, joka on suunniteltu kappaleiden tarkkaan ja toistettavaan ulko- ja sisäpintojen käsittelyyn. Järjestelmän keskeisiä ominaisuuksia ovat moottoroitu uloskääntyvä pyöröpöytä sekä mahdollisuus robotilla ohjattaviin puhallussuuttimiin. Näiden ansiosta AST soveltuu erityisesti tuotantoon, jossa vaaditaan hyvää prosessinhallintaa, korkeaa toistettavuutta ja tehokasta automaatiota.

AST:n moottoroitu pyöröpöytä on asennettu sähkötoimiselle kääntövarrelle. Kappale voidaan näin lastata ja purkaa ergonomisesti koneen ulkopuolella, minkä jälkeen pöytä siirtää kappaleen automaattisesti puhallusalueelle. Ratkaisu yhdistää kompaktin konekoon tehokkaaseen ja käyttäjäystävälliseen kappaleenkäsittelyyn.

AST soveltuu sekä kappaleiden ulkopintojen että vaikeammin saavutettavien sisäpintojen käsittelyyn. Järjestelmä voidaan varustaa esimerkiksi satelliittiasemilla ja erillisellä pystysuuntaisella puhalluslanssilla pitkien kappaleiden sisäpintojen käsittelyä varten. Robotisoitu puhallussuuttimen liike mahdollistaa puolestaan puhalluksen kohdistamisen tarkasti kappaleen geometrian mukaan.

Rösler AST puhallusjärjestelmä soveltuu erityisesti:

• automatisoituun paineilmapuhallukseen
• yksittäiskappaleiden tarkkaan pintakäsittelyyn
• kappaleiden ulkopintojen puhallukseen
• kappaleiden sisäpintojen puhallukseen
• pitkien kappaleiden sisäpuoliseen käsittelyyn
• tarkkaa ja hallittua puhallusta vaativille komponenteille
• monimuotoisille kappaleille
• toistettaviin pintakäsittelyprosesseihin
• robotisoituun puhallukseen
• automatisoituihin tuotantosoluihin
• shot peening -prosesseihin
• puhdistukseen
• pinnan karhennukseen
• erilaisiin asiakaskohtaisesti määritettäviin puhallusprosesseihin

Paineilmapuhalluksen etuna on erittäin tarkasti kohdistettava käsittely. Röslerin mukaan paineilmapuhallus soveltuu erityisesti rajattujen pinta-alueiden ja tarkkuutta vaativien kohteiden käsittelyyn sekä shot peening -prosesseihin. Lisäksi tekniikassa voidaan käyttää esimerkiksi korundia, piikarbidia, lasikuulia ja hienoja muovirakeita.

AST-järjestelmiä voidaan hyödyntää esimerkiksi:

• metalliteollisuudessa
• konepajateollisuudessa
• tarkkuuskomponenttien valmistuksessa
• autoteollisuuden komponenttituotannossa
• ilmailuteollisuuden sovelluksissa
• koneistettujen komponenttien pintakäsittelyssä
• automatisoiduissa tuotantosoluissa
• robotisoiduissa pintakäsittelyprosesseissa
• tarkkuutta ja hyvää toistettavuutta vaativassa sarjatuotannossa

Uloskääntyvä pyöröpöytä tehostaa kappaleenkäsittelyä

AST:n yksi tärkeimmistä ominaisuuksista on automaattisesti uloskääntyvä pyöröpöytä. Kappale voidaan lastata ja purkaa koneen ulkopuolella, mikä tekee työskentelystä ergonomista ja helpottaa kappaleen käsittelyä. Pöytä siirretään sähkötoimisella kääntövarrella puhallusalueelle käsittelyä varten.

Automaattinen uloskääntyvä pyöröpöytä kuuluu valmistajan teknisten tietojen mukaan kaikkien AST 800–1500 -mallien vakiovarustukseen.

Robotisoitu puhallus takaa tarkan ja toistettavan prosessin

AST voidaan varustaa robotilla ohjattavalla puhalluspistoolin liikkeellä. Robotti mahdollistaa puhallussuuttimen liikeradan määrittämisen kappaleen geometrian ja halutun käsittelytuloksen perusteella.

Ratkaisu soveltuu erityisesti tuotantoon, jossa käsitellään samanlaisia kappaleita toistuvasti ja puhallustuloksen tulee pysyä mahdollisimman samanlaisena kappaleesta toiseen.

Ulko- ja sisäpintojen käsittely samalla järjestelmällä

AST on suunniteltu sekä kappaleiden ulko- että sisäpintojen puhallukseen. Pitkien kappaleiden sisäpuolista käsittelyä varten järjestelmään voidaan lisätä erillinen sisäpuolinen puhalluslanssi.

Tämä tekee AST:stä kiinnostavan ratkaisun esimerkiksi kappaleille, joiden sisäpintojen käsittely tavallisella puhallussuuttimella olisi vaikeaa tai mahdotonta.

Satelliittiasemat lisäävät käsittelymahdollisuuksia

Pyöröpöytään voidaan lisätä satelliittiasemia, joiden avulla kappaleiden asentoa ja liikettä voidaan hallita puhallusprosessin aikana. Tämä lisää järjestelmän joustavuutta erityisesti monimuotoisten kappaleiden käsittelyssä. Satelliittiasemat ovat saatavana lisävarusteena kaikkiin AST 800–1500 -malleihin.

Automaattinen työkalunvaihto lisää joustavuutta

AST 1000-, AST 1200- ja AST 1500 -malleihin voidaan valita automaattinen työkalunvaihtojärjestelmä. Sen avulla robotin käyttämää työkalua voidaan vaihtaa prosessin tarpeiden mukaan, mikä lisää järjestelmän joustavuutta erilaisten käsittelytehtävien välillä. AST 800 -malliin tätä ominaisuutta ei valmistajan nykyisen teknisen taulukon mukaan ole saatavana.

Laajat mahdollisuudet prosessinvalvontaan

AST on suunniteltu automatisoituihin tuotantoympäristöihin, joissa prosessin hallinta ja toistettavuus ovat tärkeitä. Järjestelmässä on vakiona PLC-ohjauspaneeli, ja Rösler tarjoaa AST-järjestelmään laajoja prosessinvalvontamahdollisuuksia.

Lisävarusteena AST voidaan varustaa myös koneen toimintaa ohjaavalla PC supervisor -järjestelmällä.

Neljä kokoluokkaa erilaisille kappaleille

AST-sarjasta on saatavana neljä kokoluokkaa: AST 800, AST 1000, AST 1200 ja AST 1500. Suurin käsiteltävä kappalekoko ja kappaleen enimmäispaino kasvavat mallikoon mukana.

AST 800
Kappaleen maksimikoko Ø 800 × 1 000 mm. Kappaleen maksimipaino 150 kg.

AST 1000
Kappaleen maksimikoko Ø 1 000 × 1 000 mm. Kappaleen maksimipaino 200 kg.

AST 1200
Kappaleen maksimikoko Ø 1 200 × 1 800 mm. Kappaleen maksimipaino 250 kg.

AST 1500
Kappaleen maksimikoko Ø 1 500 × 2 000 mm. Kappaleen maksimipaino 300 kg.

Saatavana myös ATEX-versiona

Kaikki neljä AST-mallia voidaan valmistajan teknisten tietojen mukaan toimittaa lisävarusteena ATEX-versiona. Myös pölynpoiston ilmamäärä mitoitetaan käytettävän puhallusprosessin mukaan.

Kenelle Rösler AST puhallusjärjestelmä sopii?

Rösler AST sopii yrityksille, jotka tarvitsevat automatisoitua, tarkkaa ja hyvin toistettavaa paineilmapuhallusta yksittäiskappaleille. Se on erityisen hyvä ratkaisu silloin, kun kappaleessa on sekä ulko- että sisäpintoja tai monimutkaisia geometrioita, joiden käsittely edellyttää tarkasti ohjattua puhallussuutinta.

Uloskääntyvä pyöröpöytä, robotisoitava puhallus, sisäpintojen käsittelymahdollisuus sekä laajat prosessinvalvontavaihtoehdot tekevät AST:stä erityisesti automatisoituun ja tarkkuutta vaativaan teolliseen pintakäsittelyyn soveltuvan järjestelmän.

Miksi valita Rösler AST puhallusjärjestelmä?

Tarkka ja automatisoitava puhallus
Robotilla ohjattava puhallussuutin mahdollistaa monimutkaistenkin kappaleiden tarkasti määritellyn käsittelyn.

Ulko- ja sisäpintojen käsittely
AST voidaan varustaa sisäpuolisella puhalluslanssilla pitkien kappaleiden sisäpintojen käsittelyä varten.

Ergonominen kappaleenkäsittely
Automaattinen uloskääntyvä pyöröpöytä mahdollistaa kappaleiden lastauksen ja purkamisen koneen ulkopuolella.

Hyvä toistettavuus
PLC-ohjaus, automatisoitu kappaleenkäsittely ja robotisoitava suutinliike tukevat tasalaatuista sarjatuotantoa.

Laajasti muunneltavissa
Satelliittiasemat, sisäpuolinen puhalluslanssi, robotisointi ja tietyissä malleissa automaattinen työkalunvaihto mahdollistavat järjestelmän mukauttamisen käsiteltävän kappaleen mukaan.

Kompakti automaatioratkaisu
AST yhdistää automatisoidun kappaleenkäsittelyn ja robotisoitavan puhalluksen suhteellisen kompaktiin järjestelmärakenteeseen.

Tekniset pääominaisuudet

• Prosessi: paineilmapuhallus
• Konetyyppi: automatisoitava puhallusjärjestelmä uloskääntyvällä pyöröpöydällä
• Mallisarja: AST 800, AST 1000, AST 1200 ja AST 1500
• Käyttö: kappaleiden ulko- ja sisäpintojen käsittely
• Kappaleenkäsittely: automaattinen uloskääntyvä pyöröpöytä
• Pyöröpöytä: moottoroitu
• Puhallusprosessi: joustavasti konfiguroitavissa
• Puhallussuuttimen liike: saatavana robotisoituna
• Sisäpintojen käsittely: saatavana erillinen sisäpuolinen puhalluslanssi
• Satelliittiasemat: saatavana lisävarusteena
• Ohjaus: PLC-ohjauspaneeli vakiona
• Automaattinen työkalunvaihto: saatavana AST 1000-, 1200- ja 1500-malleihin
• Prosessinvalvonta: laajat valvonta- ja ohjausmahdollisuudet
• PC supervisor: saatavana lisävarusteena
• ATEX-versio: saatavana lisävarusteena
• AST 800 maksimikappale: Ø 800 × 1 000 mm / 150 kg
• AST 1000 maksimikappale: Ø 1 000 × 1 000 mm / 200 kg
• AST 1200 maksimikappale: Ø 1 200 × 1 800 mm / 250 kg
• AST 1500 maksimikappale: Ø 1 500 × 2 000 mm / 300 kg
• Pölynpoisto: ilmamäärä mitoitetaan puhallusprosessin mukaan
• Erityisominaisuus: robotisoitava paineilmapuhallus yhdistettynä automaattisesti uloskääntyvään pyöröpöytään sekä mahdollisuuteen käsitellä kappaleiden ulko- ja sisäpintoja.
