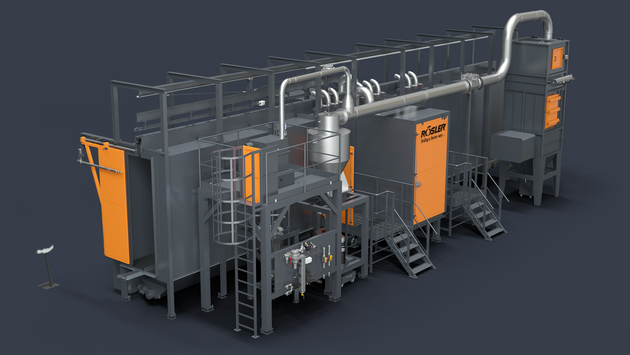

Rösler ATV puhallusjärjestelmä – automatisoitu paineilmapuhallus suurille rakenneosille

Rösler ATV on automaattinen paineilmapuhallusjärjestelmä, jossa kappaleet kuljetetaan pystysuuntaisessa kuljetuskehikossa puhalluskammioon. Järjestelmä on suunniteltu erityisesti suurten rakenneosien tarkkaan ja tehokkaaseen pintakäsittelyyn sekä vaativiin tuotantoympäristöihin, joissa tarvitaan korkeaa prosessin toistettavuutta ja automatisointia.

ATV:n CNC-ohjattu kuljetusjärjestelmä siirtää kappaleen tarkasti puhalluskammioon. Kappaleen yhtä tai molempia puolia voidaan käsitellä robottiohjatuilla puhallussuuttimilla. Järjestelmän eteen voidaan lisäksi sijoittaa useita kappalekehikoita odottamaan käsittelyä, mikä mahdollistaa tehokkaan ja jatkuvan tuotantovirran.

ATV soveltuu erityisesti suurille ja vaativille rakenneosille. Rösler nostaa järjestelmän tyypilliseksi käyttökohteeksi erityisesti ilmailuteollisuuden suuret rakennekomponentit, joissa pintakäsittelyn tarkkuus, prosessin hallinta ja toistettavuus ovat keskeisiä vaatimuksia.

Rösler ATV soveltuu erityisesti:

• suurille rakenneosille
• pitkille ja suurikokoisille kappaleille
• ilmailuteollisuuden rakennekomponenteille
• tarkkaa ja toistettavaa puhallusta vaativille kappaleille
• automatisoituun paineilmapuhallukseen
• vaativiin pintakäsittelyprosesseihin
• robotisoituun puhallukseen
• suurten yksittäiskappaleiden käsittelyyn
• tuotantoympäristöihin, joissa tarvitaan korkeaa prosessivarmuutta
• jatkuvaan automatisoituun tuotantoon

Pystysuuntainen kappaleenkuljetus suurille rakenneosille

ATV:n keskeinen ominaisuus on pystysuuntainen kappaleenkuljetus. Käsiteltävä kappale kiinnitetään kuljetuskehikkoon, jonka CNC-ohjattu kuljetusjärjestelmä siirtää tarkasti puhalluskammion sisälle. Ratkaisu mahdollistaa erittäin suurten ja pitkien rakenneosien hallitun käsittelyn.

Kappaleiden lastaus ja purku tapahtuvat koneen ulkopuolella, mikä helpottaa suurten komponenttien käsittelyä ja mahdollistaa seuraavan kappaleen valmistelun samanaikaisesti käynnissä olevan puhallusprosessin kanssa.

Robottiohjattu puhallus takaa tarkan käsittelyn

ATV:n sisällä kappaletta käsitellään robottiohjatuilla puhallussuuttimilla. Järjestelmässä voidaan käyttää robottia kappaleen toisella puolella tai robotteja molemmilla puolilla, jolloin laajatkin kappalepinnat voidaan käsitellä tehokkaasti.

Robotisoitu suutinliike mahdollistaa tarkasti määritellyt liikeradat ja hyvän prosessin toistettavuuden. Tämä on erityisen tärkeää vaativissa teollisissa sovelluksissa, joissa pintakäsittelytuloksen on pysyttävä samanlaisena kappaleesta toiseen.

Erinomainen ratkaisu suurille ilmailuteollisuuden komponenteille

Rösler määrittelee ATV:n ihanteelliseksi järjestelmäksi suurten rakennekomponenttien käsittelyyn, esimerkiksi ilmailuteollisuuden sovelluksissa. Suurimman ATV 10000 -mallin käsiteltävä kappale voi olla jopa 10 000 × 2 500 mm, joten järjestelmä soveltuu huomattavan suurille rakenneosille.

ATV-sarjan eri konekoot mahdollistavat järjestelmän mitoittamisen käsiteltävien kappaleiden mukaan.

Jatkuva tuotantovirta useilla kuljetuskehikoilla

ATV voidaan varustaa useilla kappaleiden kuljetuskehikoilla. Kehikoita voidaan puskuroida järjestelmän eteen, jolloin seuraava kappale voidaan valmistella puhallukseen edellisen kappaleen ollessa käsittelyssä.

Tämä vähentää tuotannon odotusaikoja ja mahdollistaa korkean käyttöasteen myös suurikokoisia yksittäiskappaleita käsiteltäessä.

Injektori- tai suorapainepuhallus käyttökohteen mukaan

ATV 2000 voidaan Röslerin teknisten tietojen mukaan toteuttaa injektori- tai suorapainepuhalluksella. Suuremmissa ATV 3000–10000 -malleissa käytetään suorapainepuhallusta.

Paineilmapuhalluksen etuna on mahdollisuus kohdistaa puhallus tarkasti halutulle alueelle. Röslerin mukaan paineilmapuhallus mahdollistaa myös esimerkiksi korundin, piikarbidin, lasikuulien ja hienojen muovirakeiden kaltaisten puhallusmateriaalien käytön sovelluksesta riippuen.

Tarkka prosessinohjaus ja valvonta

ATV-malleissa on PLC-ohjaus sekä PC-pohjainen järjestelmän ohjaus. CNC-ohjattu kuljetusjärjestelmä huolehtii kappaleen tarkasta asemoinnista, ja robottiohjattu suutinliike mahdollistaa ohjelmoidun pintakäsittelyprosessin.

Lisävarusteisiin kuuluvat muun muassa tarkka prosessinvalvonta, automaattinen puhallusmateriaalin täyttö ja automaattinen kalibrointiyksikkö. Näiden avulla järjestelmä voidaan mukauttaa erityisen tarkkaa prosessinhallintaa vaativiin tuotantoympäristöihin.

Useita konekokoja suurille kappaleille

ATV-sarjasta on saatavana kuusi vakiomallia:

ATV 2000 – kappalekoko enintään 2 000 × 1 500 mm, kappalepaino enintään 750 kg
ATV 3000 – kappalekoko enintään 3 000 × 2 000 mm, kappalepaino enintään 1 000 kg
ATV 4000 – kappalekoko enintään 4 000 × 2 000 mm, kappalepaino enintään 1 000 kg
ATV 6000 – kappalekoko enintään 6 000 × 2 500 mm, kappalepaino enintään 1 000 kg
ATV 8000 – kappalekoko enintään 8 000 × 2 500 mm, kappalepaino enintään 1 000 kg
ATV 10000 – kappalekoko enintään 10 000 × 2 500 mm, kappalepaino enintään 1 000 kg.

Kenelle Rösler ATV puhallusjärjestelmä sopii?

Rösler ATV sopii yrityksille, jotka tarvitsevat automatisoitua ja erittäin tarkasti hallittavaa paineilmapuhallusta suurille rakenneosille. Se on erityisen kiinnostava ratkaisu ilmailuteollisuudelle ja muuhun vaativaan valmistukseen, jossa käsiteltävät komponentit ovat suuria ja pintakäsittelyn toistettavuudelle asetetaan korkeat vaatimukset.

ATV:n vahvuuksia ovat pystysuuntainen kappaleenkuljetus, CNC-ohjattu asemointi, robotisoitu puhallus sekä mahdollisuus valmistella seuraavaa kappaletta samanaikaisesti puhalluksen kanssa. Näin suuri kappalekoko voidaan yhdistää tehokkaaseen automatisoituun tuotantoon.

Miksi valita Rösler ATV?

Soveltuu erittäin suurille kappaleille
ATV-sarjan suurimmassa mallissa voidaan käsitellä jopa 10 metriä pitkiä kappaleita.

Tarkka CNC-ohjattu kappaleenkuljetus
Pystysuuntainen kuljetuskehikko siirtää kappaleen tarkasti oikeaan käsittelyasentoon.

Robotisoitu paineilmapuhallus
Yksi tai kaksi robottia mahdollistaa kappaleen pintojen tarkasti ohjelmoidun käsittelyn.

Korkea prosessin toistettavuus
Automatisoitu kappaleenkuljetus ja robottiohjattu puhallus vähentävät käyttäjästä johtuvaa vaihtelua.

Tehokas tuotantovirta
Useiden kappalekehikoiden käyttö mahdollistaa lastauksen ja puhalluksen samanaikaisesti.

Laajat prosessinvalvontamahdollisuudet
Järjestelmään voidaan liittää tarkka prosessinvalvonta, automaattinen puhallusmateriaalin lisäys ja kalibrointijärjestelmä.

Tekniset pääominaisuudet

• Prosessi: paineilmapuhallus
• Toimintaperiaate: automaattinen puhallusjärjestelmä pystysuuntaisella kappaleenkuljetuksella
• Mallisarja: ATV 2000, ATV 3000, ATV 4000, ATV 6000, ATV 8000 ja ATV 10000
• Puhallustekniikka: injektori- tai suorapainepuhallus mallista riippuen
• Kappaleenkäsittely: CNC-ohjattu pystysuuntainen kuljetuskehikko
• Puhallussuuttimet: robottiohjattu suutinliike
• Toinen robottijärjestelmä: saatavana lisävarusteena
• Manuaalinen puhallus: saatavana lisävarusteena
• Ohjaus: PLC ja PC-pohjainen järjestelmän ohjaus
• Prosessinvalvonta: tarkka prosessinvalvonta saatavana lisävarusteena
• Puhallusmateriaalin kierrätys: vakiona
• Automaattinen puhallusmateriaalin lisäys: saatavana lisävarusteena
• Automaattinen kalibrointi: saatavana lisävarusteena
• Pölynpoisto: vakiona
• ATEX-versio: saatavana lisävarusteena
• Maksimikappalekoko: 2 000 × 1 500 – 10 000 × 2 500 mm mallista riippuen
• Maksimikappalepaino: 750–1 000 kg mallista riippuen
• Erityisominaisuus: erittäin suurten rakenneosien tarkka robotisoitu käsittely pystysuuntaisessa kuljetuskehikossa.
