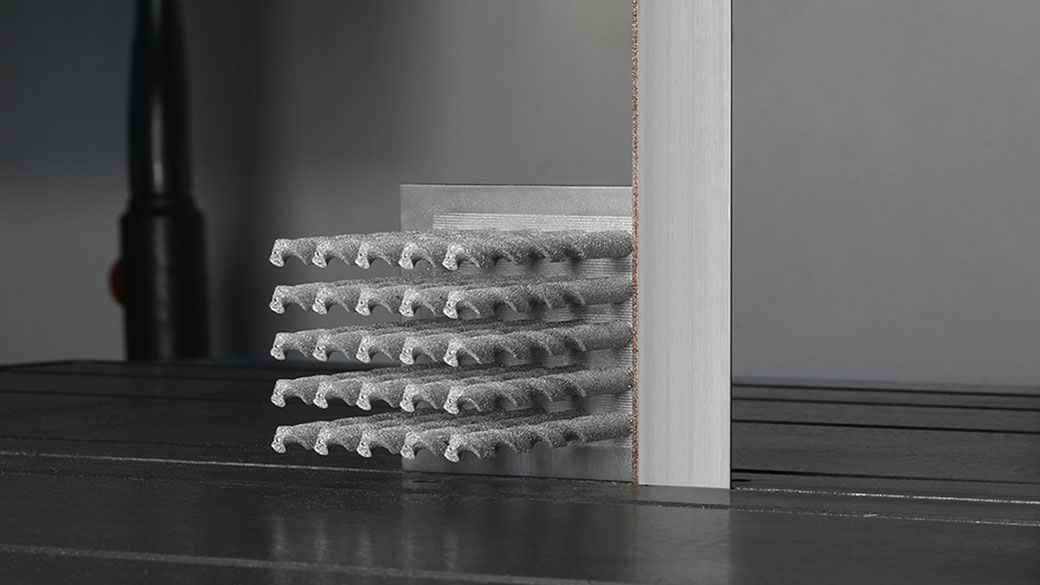

WIKUS CUBOGRIT® K – jatkuvasti CBN-pinnoitettu vannesahanterä karkaistuille materiaaleille

WIKUS CUBOGRIT® K on jatkuvasti CBN-pinnoitettu vannesahanterä erittäin kovien ja karkaistujen rautapohjaisten materiaalien tehokkaaseen sahaukseen. Terä on suunniteltu erityisesti pienille, noin 50 mm:iin asti oleville kappaleille, joissa tarvitaan korkeaa leikkuutehoa, erittäin hyvää leikkuupinnan laatua ja varmaa toimintaa erittäin kovilla materiaaleilla.

CUBOGRIT-sarjan leikkuumateriaalina käytetään kuutiollista boorinitridiä eli CBN:ää (Cubic Boron Nitride). Se on timantin jälkeen yksi kovimmista tunnetuista materiaaleista, ja sen korkea kovuus yhdistyy hyvään lämpö- ja kemialliseen kestävyyteen. Näiden ominaisuuksien ansiosta CUBOGRIT soveltuu karkaistujen terästen ja kovien metalliseosten sahaukseen aina 70 HRC:n kovuuteen asti.

Jatkuva CBN-pinnoite pienille kappaleille

CUBOGRIT K:n leikkuureuna on kokonaan ja jatkuvasti CBN-pinnoitettu. WIKUS määrittelee K-version käyttökohteeksi pienet kappaleet, joiden koko on noin 50 mm:iin asti.

Jatkuva pinnoite muodostaa yhtenäisen leikkuureunan, joka soveltuu erityisesti pienten erittäin kovien kappaleiden tarkkaan sahaukseen. WIKUS nostaa terän eduiksi hyvän leikkuupinnan sekä sen, ettei kappaleen reunoihin synny lohkeilua.

CBN mahdollistaa erittäin kovien terästen sahauksen

CUBOGRIT K on suunniteltu käyttökohteisiin, joissa tavallisen bi-metalli- tai kovametallivannesahanterän suorituskyky ei enää riitä.

CBN:n erittäin korkean kovuuden ansiosta CUBOGRIT-terillä voidaan WIKUSin mukaan sahata taloudellisesti jopa 70 HRC:n kovuisia metalliseoksia. Terä soveltuu esimerkiksi karkaistulle pikateräkselle, sementointiteräksille sekä yli 55 HRC:n runsasseosteisille työkaluteräksille.

Erinomainen leikkuupinnan laatu vähentää jälkityöstöä

Erittäin kovien materiaalien sahauksessa pelkkä leikkuuteho ei riitä, vaan myös leikkuupinnan laadulla on suuri merkitys. WIKUS ilmoittaa CUBOGRIT K:n keskeisiksi eduiksi erittäin hyvän leikkuupinnan ja siitä seuraavan vähäisen jälkityöstön tarpeen.

Lisäksi valmistajan mukaan terä ehkäisee leikkuureunojen lohkeilua. Tämä on hyödyllistä erityisesti arvokkaissa ja pitkälle jalostetuissa materiaaleissa, joissa kappaleen vaurioituminen sahauksen aikana halutaan minimoida.

Karkaistuille ja runsasseosteisille materiaaleille

CUBOGRIT K:n materiaalialue poikkeaa selvästi DIAGRIT-timanttivannesahanteristä. Kun DIAGRIT-tuotteet on tarkoitettu esimerkiksi keramiikan, grafiitin, lasin ja muiden erittäin kuluttavien ei-metallisten materiaalien sahaukseen, CUBOGRIT hyödyntää CBN:ää nimenomaan kovien rautapohjaisten materiaalien ja metalliseosten käsittelyssä.

WIKUS ilmoittaa käyttökohteiksi muun muassa karkaistun pikateräksen, sementointiteräkset, yli 55 HRC:n runsasseosteiset työkaluteräkset, rautapohjaiset jauhepinnoitteet, kovavalun sekä stellitin.

Korkea leikkuunopeus edellyttää soveltuvaa vannesahaa

CUBOGRIT K:n käyttö asettaa myös vaatimuksia vannesahalle. WIKUS ilmoittaa terälle yli 900 m/min vaaditun leikkuunopeuden käyttökohdetiedoissa ja konevaatimuksissa yli 1200 m/min:n leikkuunopeuden, suuren koneen vakauden sekä käyttómoottorin korkean vääntömomentin.

Siksi ennen CUBOGRIT-terän valintaa on tärkeää varmistaa, että käytettävä vannesaha soveltuu CBN-terän vaatimiin suuriin leikkuunopeuksiin ja kuormituksiin.

Terällä voidaan sahata materiaalista riippuen sekä kuiva- että märkäsahauksena.

Kenelle WIKUS CUBOGRIT K sopii?

WIKUS CUBOGRIT K sopii erityisesti yrityksille, jotka sahaavat pieniä, erittäin kovia ja karkaistuja metallikappaleita, joiden sahaaminen perinteisillä vannesahanterillä on hidasta, vaikeaa tai taloudellisesti kannattamatonta.

Tyypillisiä käyttökohteita ovat esimerkiksi työkalu- ja muottiteollisuus, kovien metalliseosten valmistus ja jatkojalostus sekä tuotanto, jossa käsitellään karkaistuja pikateräksiä, runsasseosteisia työkaluteräksiä tai muita erittäin kovia rautapohjaisia materiaaleja.

Miksi valita WIKUS CUBOGRIT K?

Jatkuva CBN-pinnoite
Koko terän leikkuureuna on CBN-pinnoitettu ja suunniteltu pienten erittäin kovien kappaleiden tehokkaaseen sahaukseen.

Jopa 70 HRC:n materiaaleille
CBN:n erittäin korkea kovuus mahdollistaa myös erittäin kovien karkaistujen terästen ja metalliseosten taloudellisen sahauksen.

Suunniteltu pienille kappaleille
K-versio on optimoitu noin 50 mm:iin asti oleville materiaalipoikkipinnoille.

Erittäin hyvä leikkuupinta
WIKUS ilmoittaa terän eduiksi hyvän leikkuupinnan ja vähäisen jälkityöstön tarpeen.

Vähäinen reunojen lohkeilu
Jatkuva CBN-leikkuureuna auttaa tuottamaan siistin leikkuupinnan ilman reunojen lohkeilua.

Vaativiin erikoismateriaaleihin
Terä soveltuu muun muassa karkaistuille pikateräksille, runsasseosteisille työkaluteräksille, kovavalulle ja stellitille.

Tekniset pääominaisuudet

Terätyyppi: jatkuvasti CBN-pinnoitettu vannesahanterä

Tuotetaso: WIKUS Product Level 2

Leikkuumateriaali: CBN – kuutiollinen boorinitridi (Cubic Boron Nitride)

Pinnoite: jatkuva CBN-pinnoite koko terän leikkuureunalla

Runkomateriaali: seostettu nuorrutusteräs

Kappalekoko: pienet kappaleet, noin 50 mm:iin asti

Materiaalin maksimikovuus: jopa noin 70 HRC

Vaadittu leikkuunopeus: yli 900 m/min

Konevaatimus: WIKUS ilmoittaa konevaatimuksissa yli 1200 m/min leikkuunopeuden, suuren koneen vakauden ja käyttómoottorin korkean vääntömomentin

Sahaustapa: kuiva- tai märkäsahaus materiaalista riippuen

Terän leveys: 10–100 mm

Terän paksuus: 0,50–1,30 mm

Saatavat CBN-raekoot: B91 / B126 / B252 / B602

Saatavat terämitat:
10 × 0,50 mm
13 × 0,50 mm
13 × 0,65 mm
16 × 0,50 mm
20 × 0,50 mm
20 × 0,80 mm
27 × 0,50 mm
27 × 0,70 mm
27 × 0,90 mm
34 × 1,10 mm
41 × 0,50 mm
41 × 0,80 mm
41 × 1,30 mm
50 × 0,90 mm
54 × 1,10 mm
67 × 0,70 mm
80 × 0,90 mm
80 × 1,10 mm
100 × 0,90 mm
100 × 1,10 mm

Vaihtoehtoiset terämitat ja raekoot: saatavana pyynnöstä

Erityisominaisuus: jatkuvasti CBN-pinnoitettu leikkuureuna pienten, erittäin kovien ja karkaistujen rautapohjaisten materiaalien tehokkaaseen sahaukseen.

Soveltuvat materiaalit

• Karkaistu pikateräs (HSS)
• Sementointiteräkset
• Runsasseosteiset työkaluteräkset, kovuus yli 55 HRC
• Rautapohjaiset jauhepinnoitteet
• Kovavalu
• Stelliitti
• Muut erittäin kovat rautapohjaiset metalliseokset käyttökohteen mukaan
