CUBOGRIT S

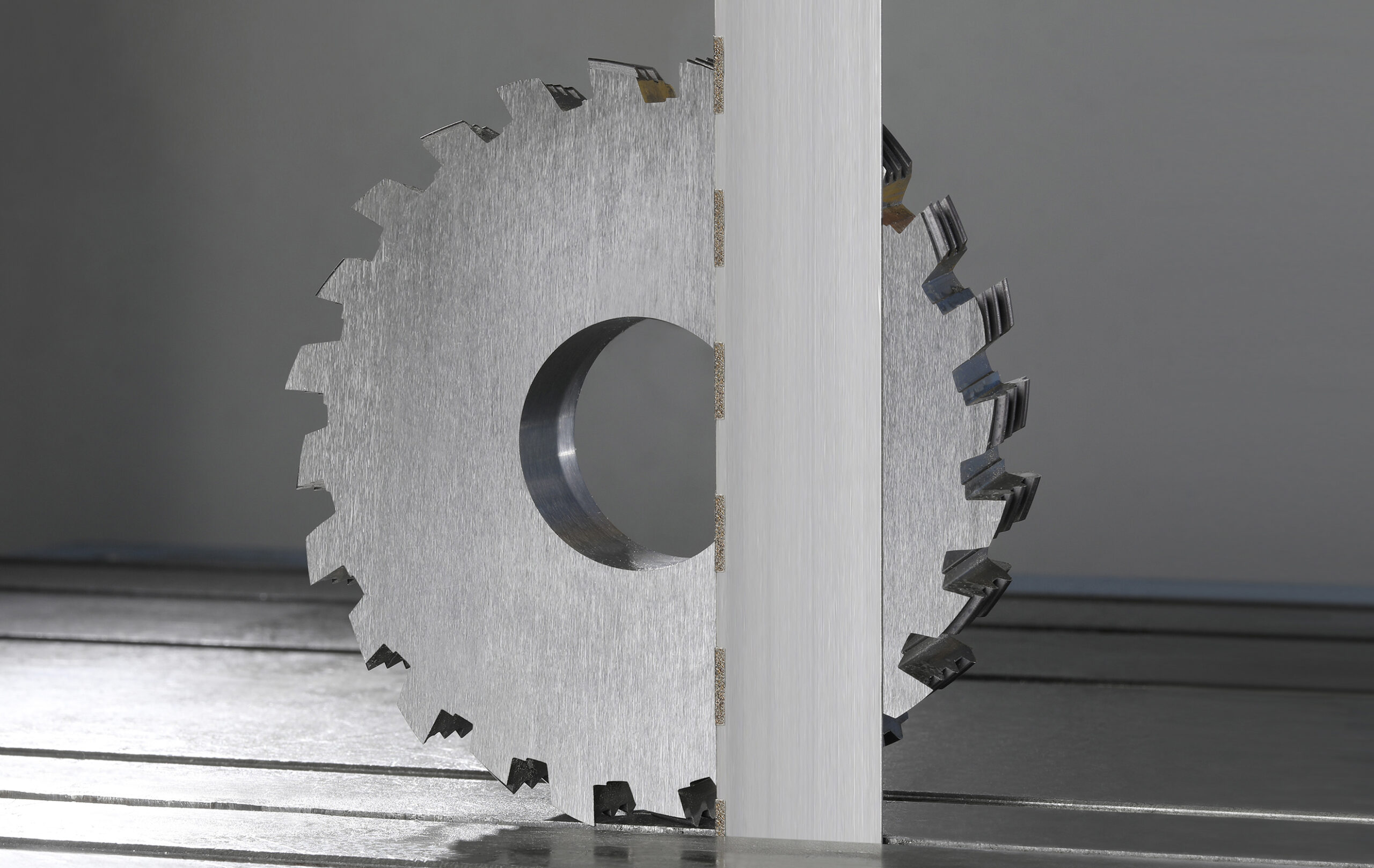

WIKUS CUBOGRIT® S – segmentoitu CBN-vannesahanterä keskikokoisille karkaistuille materiaaleille

WIKUS CUBOGRIT® S on segmentoidulla CBN-pinnoitteella varustettu vannesahanterä erittäin kovien ja karkaistujen rautapohjaisten materiaalien tehokkaaseen sahaukseen. Terä on suunniteltu erityisesti keskikokoisille, noin 50–200 mm:n kappaleille, joissa tarvitaan korkeaa leikkuutehoa, hyvää leikkuupinnan laatua ja tehokasta materiaalinpoistoa.

CUBOGRIT-tuoteperheen leikkuumateriaalina käytetään kuutiollista boorinitridiä eli CBN:ää (Cubic Boron Nitride). CUBOGRIT S soveltuu muun muassa karkaistulle pikateräkselle, sementointiteräksille, yli 55 HRC:n runsasseosteisille työkaluteräksille, kovavalulle ja stellitille.

Segmentoitu CBN-pinnoite keskikokoisille kappaleille

CUBOGRIT S:n keskeinen ominaisuus on terän leikkuureunalle sijoitettu segmentoitu CBN-pinnoite. WIKUS määrittelee S-version käyttökohteeksi keskikokoiset kappaleet, joiden poikkipinta on noin 50–200 mm.

Segmentoitu rakenne erottaa CUBOGRIT S:n jatkuvasti pinnoitetusta CUBOGRIT K -versiosta. Se mahdollistaa pinnoitegeometrian mukauttamisen käyttökohteen mukaan ja tukee tehokasta sahausta suuremmilla materiaalipoikkipinnoilla.

Korkea leikkuuteho erittäin koville materiaaleille

CUBOGRIT S on kehitetty käyttökohteisiin, joissa tavallisten bi-metalli- tai kovametallivannesahanterien suorituskyky ei enää riitä.

WIKUS ilmoittaa CUBOGRIT S:n soveltuvan karkaistuille pikateräksille (HSS), sementointiteräksille sekä yli 55 HRC:n runsasseosteisille työkaluteräksille. Lisäksi käyttökohteisiin kuuluvat rautapohjaiset jauhepinnoitteet, kovavalu ja stelliitti.

Hyvä leikkuupinta vähentää jälkityöstöä

WIKUS nostaa CUBOGRIT S:n keskeiseksi eduksi korkean leikkuutehon lisäksi erittäin hyvän leikkuupinnan, jonka ansiosta jälkityöstön tarve jää vähäiseksi.

Tämä on merkittävä etu erityisesti arvokkaiden, karkaistujen ja pitkälle jalostettujen materiaalien sahauksessa. Kun leikkuupinta saadaan mahdollisimman laadukkaaksi jo sahausvaiheessa, voidaan seuraavien työvaiheiden tarvetta vähentää ja koko tuotantoprosessia tehostaa.

Pinnoitegeometria voidaan sovittaa sahaussovellukseen

CUBOGRIT S:n yhtenä etuna WIKUS mainitsee pinnoitegeometrian yksilöllisen suunnittelun. Valmistaja tarjoaa käyttökohteen mukaan erilaisia CBN-raekokoja, terämittoja sekä käyttöolosuhteisiin sovitettavia yhdistelmiä.

Saatavilla olevat CBN-raekoot ovat B91, B126, B252 ja B602, minkä lisäksi vaihtoehtoisia raekokoja ja terämittoja on saatavana pyynnöstä.

Kuiva- ja märkäsahaukseen

CUBOGRIT S soveltuu sahattavasta materiaalista riippuen sekä kuiva- että märkäsahaukseen. WIKUS ilmoittaa käyttökohteen yhteydessä vaadituksi leikkuunopeudeksi yli 900 m/min.

Valmistajan erillisissä konevaatimuksissa suositellaan yli 1200 m/min leikkuunopeutta, suurta koneen vakautta sekä käyttómoottorin korkeaa vääntömomenttia. Tämän vuoksi ennen CUBOGRIT S -terän valintaa on tärkeää varmistaa, että käytettävä vannesaha soveltuu CBN-terien vaatimiin leikkuunopeuksiin ja kuormituksiin.

Kenelle WIKUS CUBOGRIT S sopii?

WIKUS CUBOGRIT S sopii erityisesti yrityksille, jotka sahaavat keskikokoisia, noin 50–200 mm:n erittäin kovia tai karkaistuja metallikappaleita ja tarvitsevat tehokkaamman erikoisterän vaativiin sahaussovelluksiin.

Tyypillisiä käyttökohteita ovat esimerkiksi työkalu- ja muottiteollisuus sekä tuotanto, jossa käsitellään karkaistuja pikateräksiä, runsasseosteisia työkaluteräksiä, kovavalua, stelliittiä tai muita erittäin kovia rautapohjaisia materiaaleja.

Miksi valita WIKUS CUBOGRIT S?

Segmentoitu CBN-pinnoite
Terän leikkuureunassa käytetään segmentoitua CBN-pinnoitetta, joka on suunniteltu keskikokoisten erittäin kovien materiaalien tehokkaaseen sahaukseen.

Optimoitu 50–200 mm:n kappaleille
S-versio sijoittuu CUBOGRIT K- ja U-versioiden väliin ja on tarkoitettu keskikokoisille materiaalipoikkipinnoille.

Korkea leikkuuteho
WIKUS ilmoittaa korkean leikkuutehon yhdeksi CUBOGRIT S:n keskeisistä eduista.

Erittäin hyvä leikkuupinnan laatu
Hyvä leikkuupinta vähentää kappaleiden jälkityöstön tarvetta.

Yksilöllisesti sovitettava pinnoitegeometria
CBN-pinnoitteen geometria voidaan sovittaa sahaussovelluksen vaatimuksiin.

Vaativille karkaistuille materiaaleille
Terä soveltuu muun muassa karkaistulle HSS-teräkselle, sementointiteräksille, yli 55 HRC:n työkaluteräksille, kovavalulle ja stellitille.

Tekniset pääominaisuudet

Terätyyppi: segmentoitu CBN-pinnoitettu vannesahanterä

Tuotetaso: WIKUS Product Level 2

Leikkuumateriaali: CBN – kuutiollinen boorinitridi (Cubic Boron Nitride)

Pinnoite: segmentoitu CBN-pinnoite terän leikkuureunalla

Runkomateriaali: seostettu nuorrutusteräs

Kappalekoko: keskikokoiset kappaleet, noin 50–200 mm

Vaadittu leikkuunopeus: yli 900 m/min

Konevaatimus: yli 1200 m/min leikkuunopeus, suuri koneen vakaus ja käyttómoottorin korkea vääntömomentti

Sahaustapa: kuiva- tai märkäsahaus materiaalista riippuen

Terän leveys: 10–100 mm

Terän paksuus: 0,50–1,30 mm

Saatavat CBN-raekoot: B91 / B126 / B252 / B602

Saatavat terämitat:
10 × 0,50 mm
13 × 0,65 mm
16 × 0,50 mm
20 × 0,50 mm
20 × 0,80 mm
27 × 0,50 mm
27 × 0,70 mm
27 × 0,90 mm
34 × 1,10 mm
41 × 0,50 mm
41 × 0,80 mm
41 × 1,30 mm
50 × 0,90 mm
67 × 0,70 mm
80 × 0,90 mm
80 × 1,10 mm
100 × 0,90 mm
100 × 1,10 mm

Vaihtoehtoiset terämitat ja raekoot: saatavana pyynnöstä

Erityisominaisuus: segmentoitu CBN-pinnoite keskikokoisten, erittäin kovien ja karkaistujen materiaalien tehokkaaseen sahaukseen.

Soveltuvat materiaalit

• Karkaistu pikateräs (HSS)
• Sementointiteräkset
• Runsasseosteiset työkaluteräkset, kovuus yli 55 HRC
• Rautapohjaiset jauhepinnoitteet
• Kovavalu
• Stelliitti
