CUBOGRIT U

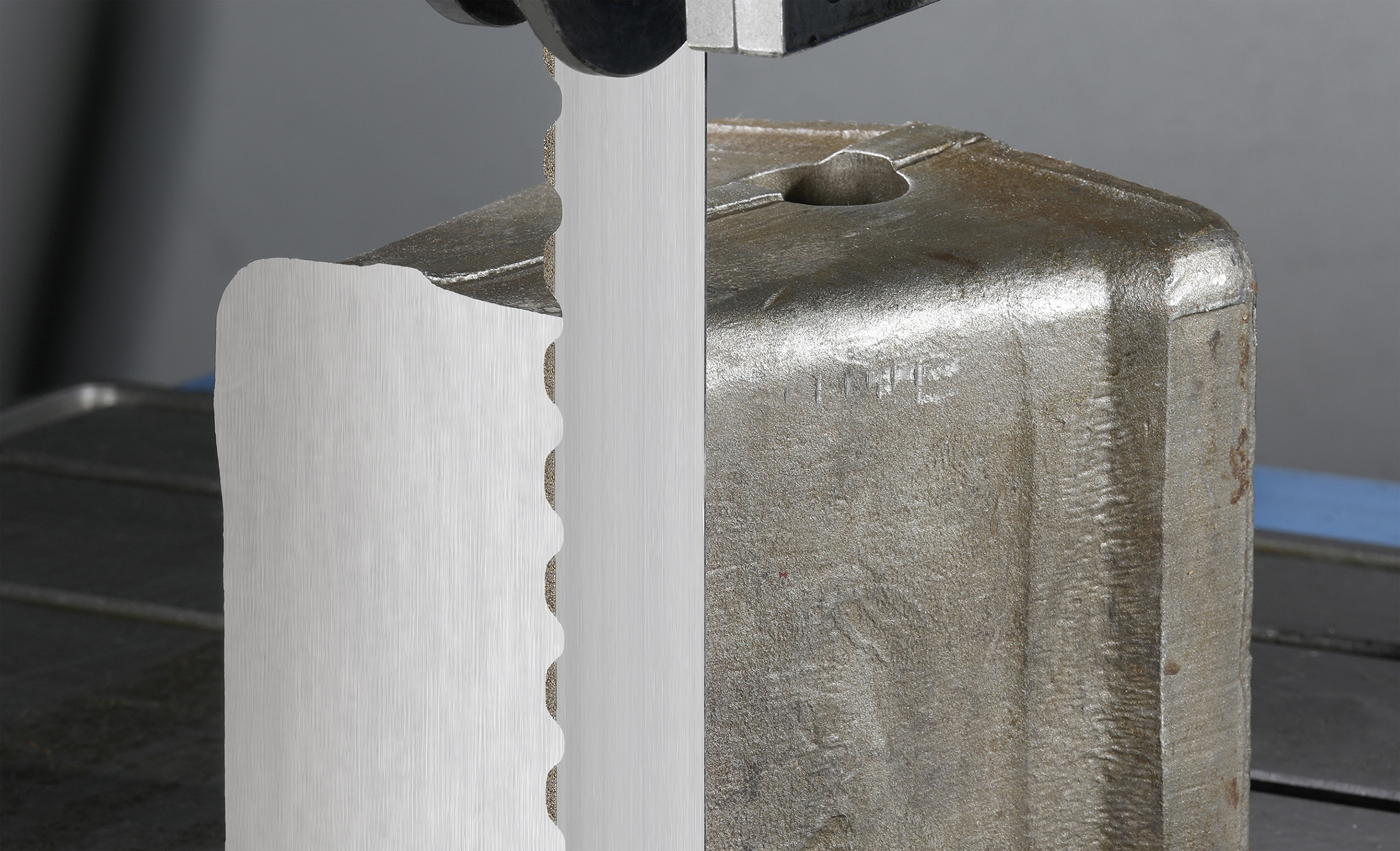

WIKUS CUBOGRIT® U – hammastettu CBN-vannesahanterä suurille ja erittäin koville kappaleille

WIKUS CUBOGRIT® U on hammastettu CBN-pinnoitettu vannesahanterä suurten, erittäin kovien ja karkaistujen rautapohjaisten materiaalien tehokkaaseen sahaukseen. Terä on suunniteltu erityisesti suurille, yli 200 mm:n kappaleille, joissa tarvitaan korkeaa leikkuutehoa, suurta lastutilaa ja tehokasta materiaalinpoistoa.

CUBOGRIT U:n leikkuureuna muodostuu ulkonevista CBN-pinnoitetuista segmenteistä, joissa käytetään muuttuvaa jakoa. Segmenttien väliin jäävä suuri lastutila auttaa poistamaan sahausjätettä tehokkaasti leikkuuraosta ja tekee terästä erityisen sopivan suurille materiaalipoikkipinnoille.

CBN-leikkuureuna erittäin koville materiaaleille

CUBOGRIT-tuoteperheen leikkuumateriaalina käytetään kuutiollista boorinitridiä eli CBN:ää (Cubic Boron Nitride). Se soveltuu erityisesti erittäin kovien rautapohjaisten materiaalien sahaukseen, joissa tavallisen bi-metalli- tai kovametallivannesahanterän suorituskyky ei enää riitä.

WIKUS ilmoittaa CUBOGRIT U:n käyttökohteiksi muun muassa karkaistun pikateräksen (HSS), sementointiteräkset, yli 55 HRC:n runsasseosteiset työkaluteräkset, rautapohjaiset jauhepinnoitteet, kovavalun ja stellitin.

Hammastettu rakenne suurille kappaleille

CUBOGRIT U eroaa K- ja S-versioista erityisesti leikkuureunansa rakenteen ja käyttökohteensa osalta. Terässä käytetään ulkonevia CBN-pinnoitettuja segmenttejä muuttuvalla jaolla, ja WIKUS määrittelee terän suurille, alkaen 200 mm:n kappaleille.

Segmenttien muodostama hammastettu rakenne tarjoaa suuren lastutilan. Tämä on tärkeää suuria poikkipintoja sahattaessa, sillä sahausjätettä syntyy paljon ja se on pystyttävä poistamaan tehokkaasti leikkuuraosta.

Suuri lastutila tehokkaaseen materiaalinpoistoon

WIKUS nostaa suuren lastutilan yhdeksi CUBOGRIT U:n keskeisistä eduista. Leikkuureunan rakenne mahdollistaa sahausjätteen tehokkaan poistumisen myös suurilla materiaalipoikkipinnoilla.

Tämä tukee korkeaa leikkuutehoa ja auttaa ylläpitämään tasaista sahausprosessia pitkissä katkaisuissa. WIKUS ilmoittaa terän eduksi myös lyhyen sahausajan korkean leikkuutehon ansiosta.

Segmenttigeometria voidaan sovittaa käyttökohteeseen

CUBOGRIT U:n segmenttigeometria voidaan suunnitella käyttökohteen mukaan. Tämä mahdollistaa teräratkaisun sovittamisen sahattavaan materiaaliin, kappalekokoon ja sahausolosuhteisiin.

Saatavilla on useita terämittoja, hammasjakoja ja CBN-raekokoja. WIKUS ilmoittaa CUBOGRIT U:lle raekoot B91, B126, B252 ja B602, minkä lisäksi vaihtoehtoisia raekokoja ja terämittoja voidaan toimittaa pyynnöstä.

Korkea leikkuunopeus vaatii soveltuvan vannesahan

CUBOGRIT U on erikoisterä, jonka käyttö edellyttää myös sahakoneelta riittävää suorituskykyä. WIKUS ilmoittaa käyttökohdetiedoissa vaadituksi leikkuunopeudeksi yli 900 m/min. Erillisissä konevaatimuksissa valmistaja määrittelee yli 1200 m/min:n leikkuunopeuden, suuren koneen vakauden sekä käyttómoottorin korkean vääntömomentin.

Tämän vuoksi ennen CUBOGRIT U -terän valintaa on tärkeää varmistaa vannesahan soveltuvuus suurille leikkuunopeuksille.

Sahaus voidaan toteuttaa materiaalista riippuen joko kuiva- tai märkäsahauksena.

Kenelle WIKUS CUBOGRIT U sopii?

WIKUS CUBOGRIT U sopii erityisesti yrityksille, jotka sahaavat suuria, vähintään noin 200 mm:n erittäin kovia tai karkaistuja metallikappaleita ja tarvitsevat tähän tarkoitukseen korkean suorituskyvyn erikoisvannesahanterän.

Terä soveltuu esimerkiksi työkalu- ja muottiteollisuuteen sekä tuotantoon, jossa käsitellään suuria karkaistuja HSS-kappaleita, runsasseosteisia työkaluteräksiä, kovavalua, stelliittiä tai muita vaativia rautapohjaisia materiaaleja.

Miksi valita WIKUS CUBOGRIT U?

Ulkonevat CBN-pinnoitetut segmentit
Hammastettu leikkuureuna muodostuu CBN-pinnoitetuista segmenteistä, joissa käytetään muuttuvaa jakoa.

Suunniteltu suurille kappaleille
U-versio on optimoitu suurille materiaalipoikkipinnoille alkaen noin 200 mm:stä.

Suuri lastutila
Segmenttien välinen tila mahdollistaa tehokkaan sahausjätteen poistamisen suurilla materiaalipoikkipinnoilla.

Korkea leikkuuteho
WIKUS ilmoittaa terän eduksi lyhyen sahausajan korkean leikkuutehon ansiosta.

Yksilöllisesti suunniteltava segmenttigeometria
Segmenttien geometria voidaan sovittaa vaativan sahaussovelluksen tarpeisiin.

Vaativille karkaistuille materiaaleille
Terä soveltuu muun muassa karkaistulle HSS-teräkselle, sementointiteräksille, yli 55 HRC:n työkaluteräksille, kovavalulle ja stellitille.

Tekniset pääominaisuudet

Terätyyppi: hammastettu CBN-pinnoitettu vannesahanterä

Tuotetaso: WIKUS Product Level 2

Leikkuumateriaali: CBN – kuutiollinen boorinitridi (Cubic Boron Nitride)

Pinnoite: epäjatkuva CBN-pinnoite

Leikkuureunan rakenne: ulkonevat CBN-pinnoitetut segmentit muuttuvalla jaolla

Runkomateriaali: seostettu nuorrutusteräs

Kappalekoko: suuret kappaleet, alkaen 200 mm

Vaadittu leikkuunopeus: yli 900 m/min

Konevaatimus: yli 1200 m/min leikkuunopeus, suuri koneen vakaus ja käyttómoottorin korkea vääntömomentti

Sahaustapa: kuiva- tai märkäsahaus materiaalista riippuen

Terän leveys: 10–100 mm

Terän paksuus: 0,50–1,60 mm

Saatavat hammasjaot: 30–30 / 20–20 / 12–12 / 8 / 6 TPI

Saatavat CBN-raekoot: B91 / B126 / B252 / B602

Saatavat terämitat:
10 × 0,50 mm
13 × 0,50 mm
13 × 0,65 mm
16 × 0,50 mm
20 × 0,80 mm
27 × 0,50 mm
27 × 0,70 mm
27 × 0,90 mm
34 × 1,10 mm
41 × 0,50 mm
41 × 0,80 mm
41 × 1,30 mm
50 × 0,90 mm
54 × 1,10 mm
67 × 1,60 mm
80 × 1,10 mm
100 × 0,90 mm
100 × 1,10 mm

Vaihtoehtoiset terämitat ja raekoot: saatavana pyynnöstä

Erityisominaisuus: ulkonevista CBN-pinnoitetuista segmenteistä muodostuva hammastettu leikkuureuna tarjoaa suuren lastutilan suurten ja erittäin kovien materiaalien tehokkaaseen sahaukseen.

Soveltuvat materiaalit

• Karkaistu pikateräs (HSS)
• Sementointiteräkset
• Runsasseosteiset työkaluteräkset, kovuus yli 55 HRC
• Rautapohjaiset jauhepinnoitteet
• Kovavalu
• Stelliitti

CUBOGRIT K, S vai U?

CUBOGRIT-tuoteperheen kolme versiota muodostavat selkeän kokonaisuuden sahattavan kappaleen koon mukaan:

• CUBOGRIT K: pienet kappaleet, noin 50 mm:iin asti – jatkuva CBN-pinnoite.
• CUBOGRIT S: keskikokoiset kappaleet, noin 50–200 mm – segmentoitu CBN-pinnoite.
• CUBOGRIT U: suuret kappaleet, alkaen noin 200 mm – epäjatkuva CBN-pinnoite ja ulkonevat segmentit.
