DIAGRIT U

WIKUS DIAGRIT® U – hammastettu timanttivannesahanterä suurille kappaleille

WIKUS DIAGRIT® U on hammastettu ja timanttipinnoitettu vannesahanterä suurten, erittäin kovien, hauraiden ja kuluttavien materiaalien tehokkaaseen sahaukseen. Terä on suunniteltu erityisesti yli 200 mm:n kappaleille, joissa tarvitaan suurta lastutilaa, tehokasta materiaalinpoistoa ja lyhyitä sahausaikoja.

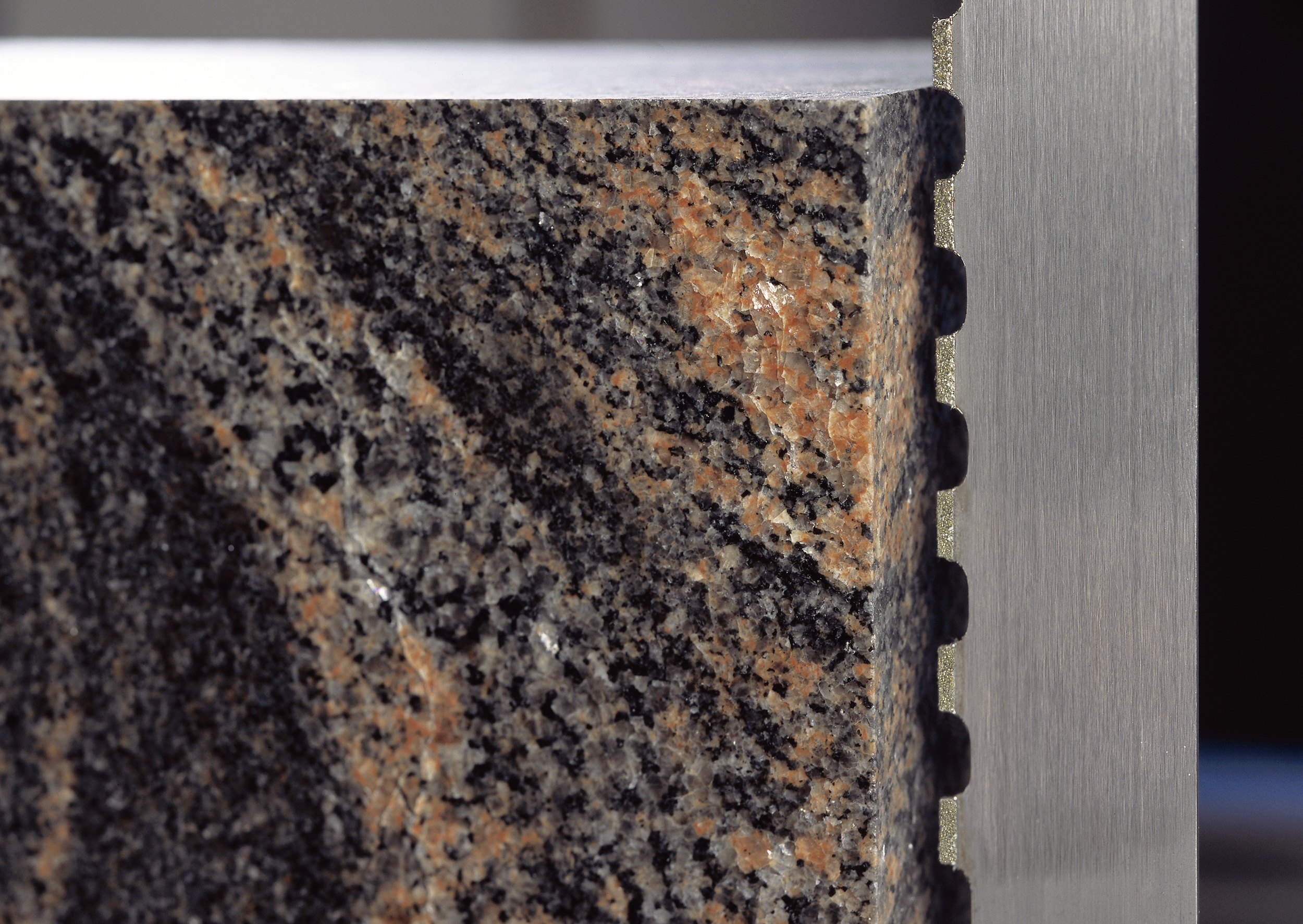

DIAGRIT U eroaa DIAGRIT K- ja S-versioista ennen kaikkea leikkuureunansa rakenteella. Terässä on ulkonevat, timanttipinnoitetut segmentit eri etäisyyksillä toisistaan. Tämä muodostaa hammastetun leikkuureunan ja suuret lastutilat, joiden avulla sahausjätteet poistuvat tehokkaasti myös suuria poikkipintoja sahattaessa.

Hammastettu timanttileikkuureuna suurille kappaleille

DIAGRIT U:n rakenne on kehitetty nimenomaan suurten kappaleiden sahaamiseen. WIKUS määrittelee terän käyttökohteeksi yli 200 mm:n kappaleet. Terän ulkonevat timanttipinnoitetut segmentit muodostavat hammastetun leikkuureunan, jonka segmenttien väliset suuret lastutilat helpottavat irronneen materiaalin poistumista leikkuuraosta.

Tämä rakenne tekee DIAGRIT U:sta tehokkaan vaihtoehdon silloin, kun jatkuvasti tai tiheämmin pinnoitetun timanttiterän lastutila ei enää ole riittävä suuren materiaalipoikkipinnan tehokkaaseen sahaukseen.

Suuri lastutila parantaa materiaalinpoistoa

Suuria kappaleita sahattaessa leikkuuraosta on poistettava huomattava määrä materiaalia. WIKUS nostaa DIAGRIT U:n keskeiseksi eduksi suuren lastutilan materiaalilastujen poistamiseen.

Terän segmenttigeometria voidaan toteuttaa käyttökohteen mukaan, ja WIKUS ilmoittaa vaihtoehdoiksi sekä standardihampaan että yksilöllisen erikoishammasgeometrian. Erikoisgeometrialla voidaan muun muassa vähentää sahattavan materiaalin lohkeilua.

Lyhyemmät sahausajat suurilla materiaaleilla

DIAGRIT U on suunniteltu korkeaan leikkuutehoon. WIKUS ilmoittaa tuotteen yhdeksi keskeiseksi eduksi lyhyen sahausajan erinomaisen leikkuutehon ansiosta.

Tämä korostuu etenkin suurilla kappaleilla, joissa sahausmatka on pitkä ja tehokkaalla materiaalinpoistolla on merkittävä vaikutus kokonaisläpimenoaikaan.

Erittäin koville ja kuluttaville materiaaleille

Timanttipinnoitettu leikkuureuna mahdollistaa materiaalien sahauksen, joissa tavanomaiset bi-metalli- ja kovametallivannesahanterät eivät ole tarkoituksenmukaisia.

WIKUS ilmoittaa DIAGRIT U:n käyttökohteiksi esimerkiksi lasin, grafiitin, korkeapoltetun grafiitin, keramiikan, piin, betonimateriaalit, hiilikuituvahvisteiset muovit, sintratut materiaalit sekä luonnonkiven.

Kuiva- ja märkäsahaukseen

DIAGRIT U soveltuu sahattavasta materiaalista riippuen sekä kuiva- että märkäsahaukseen. WIKUS ilmoittaa käytettävältä sahakoneelta vaadittavaksi leikkuunopeudeksi yli 900 m/min.

Korkea leikkuunopeus on tärkeää huomioida terää valittaessa, sillä käytettävän vannesahan on pystyttävä timanttiterän edellyttämiin leikkuunopeuksiin.

Seostetusta nuorrutusteräksestä valmistettu runkonauha

DIAGRIT U:n runkonauha on valmistettu seostetusta nuorrutusteräksestä. Sen yhteyteen sijoitetut ulkonevat timanttipinnoitetut segmentit muodostavat terän varsinaisen leikkuureunan.

Tässä suhteessa DIAGRIT U eroaa DIAGRIT U VA -versiosta, jossa käytetään ruostumatonta runkomateriaalia.

Kenelle WIKUS DIAGRIT U sopii?

WIKUS DIAGRIT U sopii yrityksille, jotka sahaavat suuria, yli 200 mm:n kovia, hauraita tai erittäin kuluttavia kappaleita ja tarvitsevat tehokkaan timanttivannesahanterän suurille materiaalipoikkipinnoille.

Terä soveltuu esimerkiksi teknisen keramiikan, lasin, grafiitin, piin, komposiittien, sintrattujen materiaalien ja luonnonkiven teolliseen sahaukseen. Erityisesti suurilla kappaleilla hammastetun rakenteen tarjoama suuri lastutila ja tehokas materiaalinpoisto muodostavat merkittävän edun.

Miksi valita WIKUS DIAGRIT U?

Hammastettu timanttileikkuureuna
Ulkonevat timanttipinnoitetut segmentit muodostavat tehokkaan leikkuureunan suurten kappaleiden sahaukseen.

Suunniteltu yli 200 mm:n kappaleille
DIAGRIT U täydentää DIAGRIT-tuoteperhettä erityisesti suurten materiaalipoikkipintojen sahauksessa.

Suuri lastutila
Segmenttien väliin jäävä suuri lastutila helpottaa irronneen materiaalin poistamista leikkuuraosta.

Korkea leikkuuteho
WIKUS ilmoittaa terän eduiksi erinomaisen leikkuutehon ja siitä seuraavat lyhyet sahausajat.

Yksilöllinen segmenttigeometria
Saatavilla oleva erikoishammasgeometria voidaan suunnitella esimerkiksi vähentämään sahattavan materiaalin lohkeilua.

Laaja materiaalivalikoima
Timanttileikkuureuna soveltuu useille erittäin koville, hauraille ja kuluttaville materiaaleille.

Tekniset pääominaisuudet

Terätyyppi: hammastettu timanttipinnoitettu vannesahanterä

Tuotetaso: WIKUS Product Level 2

Leikkuureuna: ulkonevat, timanttipinnoitetut segmentit

Timanttipinnoite: epäjatkuva / segmentoitu pinnoite

Runkomateriaali: seostettu nuorrutusteräs

Kappalekoko: suuret kappaleet, alkaen 200 mm

Vaadittu leikkuunopeus: yli 900 m/min

Sahaustapa: kuiva- tai märkäsahaus materiaalista riippuen

Terän leveys: 10–100 mm

Terän paksuus: 0,50–1,60 mm terämitasta riippuen

Hammas-/segmenttijaot: 30–30 / 20–20 / 12–12 / 8 / 6 TPI

Saatavat timanttikarkeudet: D64 / D91 / D126 / D151 / D181 / D252 / D301 / D356 / D426 / D501 / D601 / D711

Saatavat terämitat:
10 × 0,50 mm
13 × 0,50 mm
13 × 0,65 mm
16 × 0,50 mm
20 × 0,80 mm
27 × 0,50 mm
27 × 0,70 mm
27 × 0,90 mm
34 × 1,10 mm
41 × 0,50 mm
41 × 0,80 mm
41 × 1,30 mm
50 × 0,90 mm
54 × 1,10 mm
67 × 1,60 mm
80 × 1,10 mm
100 × 0,90 mm
100 × 1,10 mm

Vaihtoehtoiset terämitat: saatavana pyynnöstä

Erityisominaisuus: ulkonevilla timanttipinnoitetuilla segmenteillä toteutettu hammastettu leikkuureuna, joka tarjoaa suuren lastutilan ja tehokkaan materiaalinpoiston suurten kappaleiden sahauksessa.

Soveltuvat materiaalit

• Lasi, kuten kvartsi-, optinen ja kuumuutta kestävä lasi
• Grafiitti
• Korkeapoltettu grafiitti
• Keramiikka, kuten alumiinioksidi ja zirkoniumoksidi
• Pii
• Betonimateriaalit
• Hiilikuituvahvisteiset muovit (CFRP)
• Sintratut materiaalit
• Luonnonkivi
