DL-SERIES

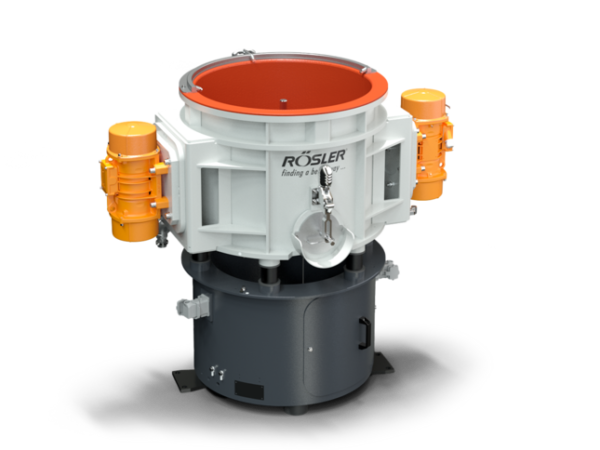

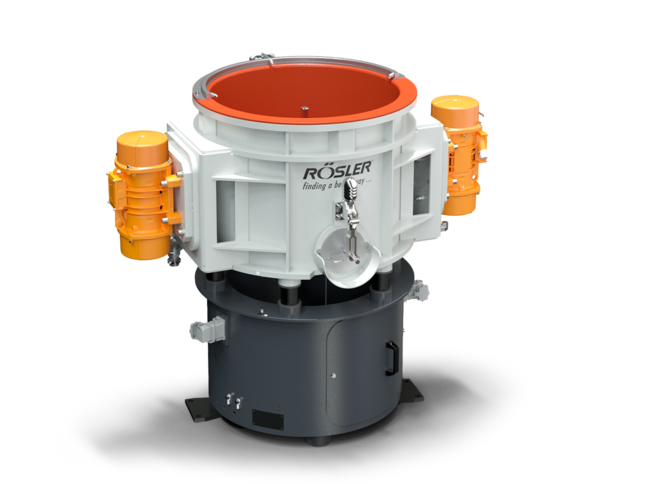

Rösler DL-Series – dome-less-täryhiontakone suurten, monimuotoisten ja herkkien kappaleiden pintaviimeistelyyn

Rösler DL-Series on ilman keskikartiota eli dome-less-rakenteella toteutettu täryhiontakonesarja erittäin suurten, geometriastaan vaativien ja herkkien kappaleiden tehokkaaseen pintaviimeistelyyn. Sarjan erityispiirteenä on kappaleiden kiinteä kiinnitys suoraan värähtelevään työastiaan, minkä ansiosta käsiteltävät komponentit eivät pääse osumaan toisiinsa prosessin aikana.

DL-Series soveltuu erityisesti käyttökohteisiin, joissa tavanomainen vapaan kappaleenliikkeen täryhionta ei ole kappaleen koon, muodon tai herkkyyden vuoksi paras ratkaisu. Kiinteästi kiinnitetyn kappaleen ympärillä jatkuvasti liikkuva hiomamedia mahdollistaa korkean käsittelyintensiteetin sekä monimutkaisten sisäisten alueiden tehokkaan viimeistelyn.

Rösler nostaa DL-Series-sarjan tyypillisiksi käyttökohteiksi esimerkiksi moottori-, voimayksikkö- ja turbiinikomponentit. Lisäksi järjestelmiä käytetään paljon vanteiden käsittelyssä, jossa prosessivaiheita voivat olla esihionta, hienohionta ja kiiltäväksi kiillotus.

Dome-less-rakenne erittäin suurille kappaleille

DL-Series poikkeaa perinteisistä täryhiontakoneista työastiansa rakenteen ansiosta. Sisäisen keskikartion puuttuminen vapauttaa työastian keskialueen, mikä mahdollistaa erittäin suurten ja tilaa vievien komponenttien sijoittamisen ja kiinnittämisen käsittelyä varten.

Röslerin mukaan dome-less-täryhiontakoneet soveltuvat erityisen hyvin erittäin suurten yksittäisten kappaleiden käsittelyyn. Samassa järjestelmässä voidaan kuitenkin käsitellä myös useita pienempiä komponentteja kiinnittämällä ne yhteiseen kappalekiinnittimeen.

Kiinteä kappalekiinnitys suojaa herkkiä komponentteja

DL-Series-sarjassa työkappaleet kiinnitetään erityisen kiinnittimen avulla suoraan työastiaan. Kappale pysyy hallitusti paikallaan samalla, kun hiomamedia virtaa jatkuvasti sen ympärillä.

Ratkaisu soveltuu erityisen hyvin kappaleille, joiden ei haluta koskettavan toisiaan pintaviimeistelyn aikana. Tämä mahdollistaa suurten ja herkkien arvokomponenttien hallitun käsittelyn sekä erittäin toistettavan viimeistelytuloksen.

Tehokas viimeistely myös monimutkaisille sisäalueille

Kiinnitetyn työkappaleen ympärillä jatkuvasti liikkuva hiomamedia mahdollistaa korkean käsittelyintensiteetin. Rösler korostaa DL-Series-sarjan soveltuvuutta myös geometrialtaan monimutkaisten sisäisten kappalealueiden viimeistelyyn.

Tämä tekee järjestelmästä kiinnostavan esimerkiksi komponenteille, joissa ulkopintojen lisäksi käsittelyä tarvitaan vaikeammin saavutettavilla sisäisillä alueilla.

Erinomainen ratkaisu vanteiden hiontaan ja kiillotukseen

Yksi DL-Series-sarjan merkittävistä käyttökohteista on vanteiden pintakäsittely. Röslerin mukaan dome-less-täryhiontakoneita käytetään erityisen paljon vanteiden esihiontaan, hienohiontaan ja kiiltäväksi kiillotukseen.

Kiinteä kappalekiinnitys ja tehokkaasti kappaleen ympärillä liikkuva hiomamedia mahdollistavat hallitun ja tehokkaan pinnan käsittelyn myös tällaisissa vaativissa viimeistelyprosesseissa.

Soveltuu moottori-, voimayksikkö- ja turbiinikomponenteille

DL-Series soveltuu valmistajan mukaan esimerkiksi moottorien, voimayksiköiden ja turbiinien komponenttien käsittelyyn. Järjestelmällä voidaan huomioida myös kappaleiden etu- ja takaosien reunojen pyöristys.

Tämä tekee sarjasta erityisen kiinnostavan vaativiin teollisiin käyttökohteisiin, joissa kappaleet ovat suuria, arvokkaita tai geometrialtaan haastavia ja joissa pintakäsittelyn täytyy olla tarkasti hallittu.

Kaksinopeuksinen värähtelymoottori

DL-Series-täryhiontakoneissa käytetään valmistajan aineiston mukaan Röslerin kaksinopeuksista värähtelymoottoria, jossa on kaksoiskartiokiinnitys. Moottorin nopeudet ovat 50 Hz:n taajuudella 1 500 ja 1 000 r/min.

Ratkaisu tukee tehokasta täryhiontaprosessia ja kappaleiden ympärillä tapahtuvaa hiomamedian liikettä.

Kulutusta kestävä PUR-polyuretaanivuoraus

Työastia on varustettu kuumavaletulla PUR-polyuretaanivuorauksella, jonka paksuutta on kasvatettu erityisesti voimakkaalle kulutukselle altistuvilla alueilla. Tämä tukee koneen pitkää käyttöikää ja soveltuvuutta teolliseen tuotantokäyttöön.

Myös hiomamedian poistamiseen tarkoitettu tulppa on suunniteltu käytännölliseksi: valmistajan mukaan se voidaan avata ja sulkea ilman erikoistyökaluja.

Laajennettavissa prosessin tarpeiden mukaan

DL-Series voidaan varustaa valmistajan mukaan esimerkiksi automaattisella hiomamedian palautusjärjestelmällä sekä erilaisilla melunsuojausratkaisuilla.

Röslerin täryhiontaratkaisuja voidaan lisäksi täydentää erilaisilla kulutustarvikkeilla, prosessiveden käsittelyllä ja muilla pintaviimeistelyprosessiin tarvittavilla oheisratkaisuilla.

Kenelle Rösler DL-Series täryhiontakone sopii?

Rösler DL-Series sopii erityisesti yrityksille, joiden käsiteltävät kappaleet ovat erittäin suuria, geometrialtaan monimutkaisia, herkkiä tai niin arvokkaita, ettei niiden keskinäistä kosketusta täryhiontaprosessin aikana voida sallia.

Sarja on kiinnostava esimerkiksi moottori-, voimayksikkö- ja turbiinikomponenttien sekä vanteiden käsittelyyn. Kiinteän kappalekiinnityksen ja dome-less-rakenteen ansiosta DL-Series mahdollistaa hallitun täryhionnan myös silloin, kun tavallinen vapaasti liikkuviin kappaleisiin perustuva prosessi ei sovellu käyttökohteeseen.

Miksi valita Rösler DL-Series?

Dome-less-rakenne suurille kappaleille
Keskikartioton työastia tarjoaa tilaa erittäin suurten ja kookkaiden komponenttien käsittelyyn.

Kiinteä kappalekiinnitys
Työkappale kiinnitetään suoraan värähtelevään työastiaan, jolloin kappaleiden keskinäinen kosketus voidaan estää ja käsittelyä hallita tarkasti.

Tehokas käsittely monimutkaisille geometrioille
Hiomamedia virtaa jatkuvasti kiinnitetyn kappaleen ympärillä ja mahdollistaa korkean käsittelyintensiteetin myös monimutkaisilla sisäalueilla.

Soveltuu herkille arvokomponenteille
Kiinteä kiinnitys tekee DL-Series-sarjasta hyvän vaihtoehdon komponenteille, joiden pintojen vaurioitumista tai kappaleiden keskinäisiä iskuja halutaan välttää.

Erinomainen vanteiden viimeistelyyn
DL-Series-sarjaa käytetään erityisesti vanteiden esihiontaan, hienohiontaan ja kiiltäväksi kiillotukseen.

Teolliseen käyttöön suunniteltu rakenne
Kaksinopeuksinen värähtelymoottori ja kulutuskriittisiltä alueilta vahvistettu PUR-polyuretaanivuoraus tukevat tehokasta ja pitkäikäistä tuotantokäyttöä.

Tekniset pääominaisuudet

Tuotetyyppi: täryhiontakone
Sarja: Rösler DL-Series
Prosessi: täryhionta / massaviimeistely
Rakenne: dome-less eli ilman työastian keskikartiota
Kappaleenkäsittely: työkappale kiinnitetään erityisellä kiinnittimellä suoraan työastiaan
Prosessiperiaate: hiomamedia virtaa jatkuvasti kiinnitetyn työkappaleen ympärillä
Kappalemäärä: soveltuu yksittäisille suurille kappaleille sekä useille pienemmille kappaleille yhteisellä kiinnittimellä
Soveltuvat kappaleet: erittäin suuret, geometrialtaan monimutkaiset ja herkät komponentit
Tyypillisiä kappaleita: vanteet sekä moottori-, voimayksikkö- ja turbiinikomponentit
Vanteiden käsittely: esihionta, hienohionta ja kiiltäväksi kiillotus
Sisäalueiden käsittely: soveltuu monimutkaisten sisäisten kappalealueiden viimeistelyyn
Reunojen käsittely: mahdollistaa myös etu- ja takaosien reunojen pyöristyksen
Värähtelymoottori: Röslerin kaksinopeuksinen värähtelymoottori kaksoiskartiokiinnityksellä
Moottorin nopeudet: 1 500 ja 1 000 r/min / 50 Hz
Työastian vuoraus: kuumavalettu PUR-polyuretaanivuoraus, vahvistettu kulutuskriittisillä alueilla
Hiomamedian poisto: poistotulppa avattavissa ja suljettavissa ilman erikoistyökaluja
Lisävarusteet: automaattinen hiomamedian palautusjärjestelmä ja erilaiset melunsuojausratkaisut
Erityisominaisuus: kiinteästi kiinnitettyjen suurten ja herkkien kappaleiden tehokas pintaviimeistely ilman kappaleiden keskinäistä kosketusta
