EC-SERIES

Rösler EC-Series – monipuolinen täryhiomakone tehokkaaseen jäysteenpoistoon ja pintaviimeistelyyn

Rösler EC-Series on monipuolinen täryhiomakonesarja kappaleiden jäysteenpoistoon, reunojen pyöristykseen, hiontaan, puhdistukseen ja kiillotukseen. Sarjan erityisesti muotoiltu työastia mahdollistaa hyvin erilaisten kappaleiden käsittelyn aina pienistä ja herkistä komponenteista suuriin ja tilaa vieviin työkappaleisiin.

EC-sarjan toimintaperiaate perustuu täryhiontaan eli massaviimeistelyyn. Koneen keskelle sijoitettu epäkeskovärähtelijä saa työastian värähtelemään, jolloin työkappaleiden ja hiomamedian seos liikkuu hallitusti astiassa. Työkappaleen ja hiomamedian välinen suhteellinen liike tuottaa halutun materiaalinpoiston ja pintavaikutuksen.

EC-sarjan erityinen etu on työastian loiva ja lyhyt nousu erotusalueelle. Röslerin mukaan tämän rakenteen ansiosta EC-koneilla voidaan käsitellä ja erotella tehokkaasti sekä pieniä ja herkkiä että suuria ja kookkaita kappaleita. Integroitu erotusratkaisu helpottaa valmiiden kappaleiden erottamista hiomamediasta prosessin päätyttyä.

Monipuolinen ratkaisu erilaisille kappaleille

EC-Series soveltuu erittäin laajalle kappalevalikoimalle. Työastian geometria mahdollistaa sekä pienten ja herkkien komponenttien että suurempien ja tilaa vievien kappaleiden käsittelyn samantyyppisellä konekonseptilla.

Täryhiontaprosessissa voidaan käsitellä metallien lisäksi esimerkiksi muovia, keramiikkaa, kumia, puuta ja lasia. Varsinainen prosessi, hiomamedia ja compound valitaan aina työkappaleen materiaalin ja halutun pintatuloksen mukaan.

Tehokas jäysteenpoisto ja pintaviimeistely

EC-Series soveltuu esimerkiksi jäysteenpoistoon, reunojen pyöristykseen, hiontaan, pinnan tasoitukseen, puhdistukseen, kiillotukseen ja oksidikerrosten poistamiseen.

Sama kone voidaan siten hyödyntää hyvin erilaisissa pintakäsittelytehtävissä vaihtamalla prosessiparametreja, hiomamediaa ja compoundia käsiteltävän kappaleen sekä tavoiteltavan lopputuloksen mukaan. Röslerin EC-koneita on käytetty käytännössä esimerkiksi jäysteenpoistoon, reunojen pyöristykseen, pinnan tasoitukseen ja kiillotukseen.

Loiva työastian nousu tukee hellävaraista käsittelyä

EC-sarjan työastian erityinen geometria on yksi koneen tärkeimmistä ominaisuuksista. Loiva, noin neljänneskierroksen mittainen nousu erotusalueelle mahdollistaa kappaleiden hallitun liikkeen sekä tehokkaan käsittelyn ja erottelun.

Rakenne soveltuu myös herkille kappaleille, joiden käsittelyssä kappaleiden hallittu liike ja mahdollisimman hellävarainen prosessi ovat tärkeitä.

Käyttäjän tukema kappaleiden erotus

EC-sarjan koneissa kappaleiden erottelu hiomamediasta tapahtuu käyttäjän tukemana. Rösler tarjoaa tätä varten helppokäyttöisen sisään työnnettävän erotusportin, jonka avulla valmiit kappaleet voidaan ohjata erotusalueelle.

R 320 EC -mallista alkaen koneisiin voidaan lisäksi valita optiona pneumaattisesti toimiva erotusläppä, jonka käyttäjä aktivoi. Tämä helpottaa kappaleiden erottelua erityisesti suuremmissa koneissa.

Kuusi konekokoa erilaisiin tuotantotarpeisiin

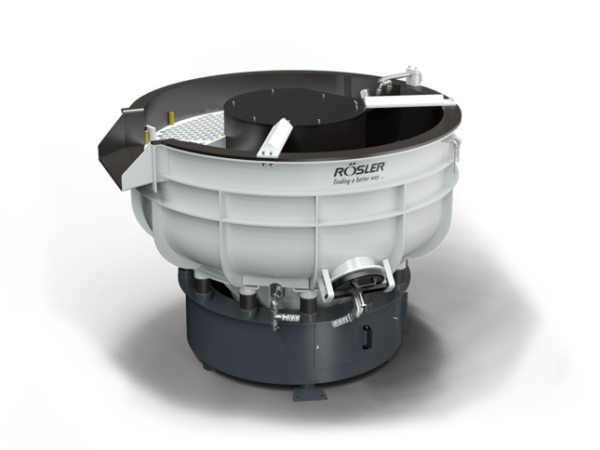

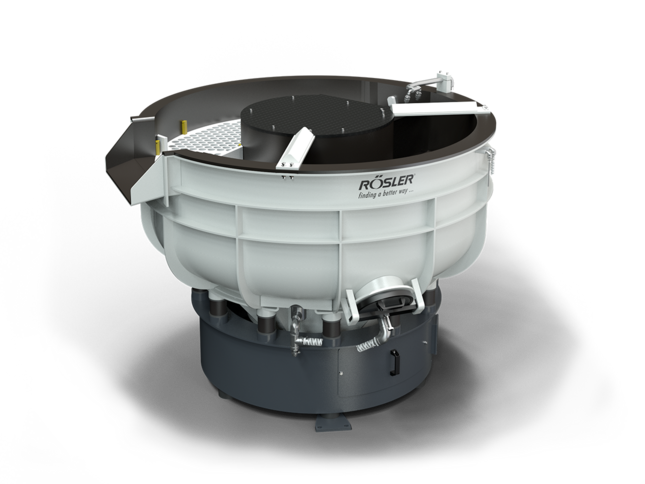

Rösler EC-Series kattaa kuusi konekokoa: R 125 EC, R 220 EC, R 320 EC, R 420 EC, R 620 EC ja R 780 EC.

Työastian kokonaistilavuus kasvaa mallista riippuen 125 litrasta aina 780 litraan, joten sopiva kone voidaan valita käsiteltävien kappaleiden koon, kappalemäärän ja tuotantokapasiteetin perusteella.

Kestävä rakenne teolliseen tuotantoon

Rösler suunnittelee täryhiomakoneensa pitkäikäisiksi ja vähän huoltoa vaativiksi. Valmistaja korostaa toiminnallista rakennetta, korkealaatuisia materiaaleja ja valmistuksen laatua koneiden pitkän käyttöiän perustana.

Röslerin kehittämän ja valmistaman tärykäyttömoottorin hyötysuhde on valmistajan mukaan noin 90 %, mikä tukee tehokasta energiankäyttöä jatkuvassa tuotannossa.

Kokonainen täryhiontaprosessi samalta valmistajalta

Rösler tarjoaa EC-Series-koneiden lisäksi täryhiontaprosessiin tarvittavat hiomamediat ja compoundit sekä prosessiveden käsittelyyn, kuivaukseen, kappaleiden erotteluun ja meluntorjuntaan liittyvät ratkaisut. Näin itse kone, prosessiaineet ja oheislaitteet voidaan sovittaa yhteen tavoitellun pintatuloksen mukaan.

Pyörötärykone voidaan myös täydentää kappaleiden syöttöön ja jälkikäsittelyyn tarkoitetuilla oheislaitteilla, jolloin kokonaisuutta voidaan kehittää pidemmälle automatisoiduksi pintakäsittelyratkaisuksi.

Kenelle Rösler EC-Series sopii?

Rösler EC-Series sopii yrityksille, jotka tarvitsevat monipuolisen, luotettavan ja tuotantokäyttöön suunnitellun täryhiomakoneen erilaisten kappaleiden pintaviimeistelyyn. Sarjan vahvuus on erityisesti laaja kappalesoveltuvuus: samalla konekonseptilla voidaan käsitellä niin pieniä ja herkkiä kuin suurempia ja kookkaampia kappaleita.

EC-Series soveltuu esimerkiksi konepajoille, komponenttivalmistajille, alihankintateollisuuteen ja sarjatuotantoon, jossa tarvitaan toistettavaa jäysteenpoistoa, reunojen pyöristystä, hiontaa, puhdistusta tai kiillotusta.

Miksi valita Rösler EC-Series?

Erittäin monipuolinen täryhiomakone
EC-sarjan erityinen työastiageometria mahdollistaa hyvin erikokoisten ja -muotoisten kappaleiden käsittelyn.

Pienistä ja herkistä suuriin kappaleisiin
Sarja ei rajoitu pienosien käsittelyyn, vaan soveltuu Röslerin mukaan myös suuriin ja tilaa vieviin työkappaleisiin.

Tehokas kappaleiden erotus
Integroitu erotusratkaisu helpottaa kappaleiden erottamista hiomamediasta prosessin jälkeen. Suurempiin malleihin on saatavana myös pneumaattinen erotusläppä.

Laaja valikoima pintakäsittelyprosesseja
Samalla koneella voidaan toteuttaa esimerkiksi jäysteenpoistoa, reunojen pyöristystä, hiontaa, puhdistusta ja kiillotusta.

Kuusi eri konekokoa
R 125 EC – R 780 EC -mallisto tarjoaa 125–780 litran työastiat erilaisiin kappale- ja kapasiteettitarpeisiin.

Röslerin kokonaisvaltainen prosessiosaaminen
Koneen lisäksi Rösler tarjoaa hiomamediat, compoundit ja tarvittavat oheislaitteet, jolloin koko täryhiontaprosessi voidaan optimoida käsiteltävän kappaleen mukaan.

Tekniset pääominaisuudet

Tuotetyyppi: täryhiontakone
Sarja: Rösler EC-Series
Mallit: R 125 EC, R 220 EC, R 320 EC, R 420 EC, R 620 EC ja R 780 EC
Prosessi: täryhionta / massaviimeistely
Toimintaperiaate: värähtelevässä työastiassa tapahtuva työkappaleiden ja hiomamedian suhteellinen liike
Työastia: pyöreä työastia integroidulla erotusalueella
Työastian kokonaistilavuus: 125–780 l mallista riippuen
Prosessikanavan leveys: 210–430 mm mallista riippuen
Prosessikanavan kokonaispituus: 1 970–3 820 mm mallista riippuen
Koneen suurin ulkohalkaisija: 910–1 805 mm mallista riippuen
Liitäntäteho: 0,75–7,5 kW mallista riippuen
Kappaleiden erotus: käyttäjän tukema erotus integroidulla erotusratkaisulla
Erotusportti: manuaalisesti sisään työnnettävä erotusportti
Pneumaattinen erotusläppä: optiona R 320 EC -mallista alkaen
Soveltuvat kappaleet: pienet ja herkät sekä suuret ja tilaa vievät kappaleet
Sovellukset: jäysteenpoisto, reunojen pyöristys, hionta, pinnan tasoitus, puhdistus ja kiillotus
Erityisominaisuus: loivalla nousulla varustettu työastiageometria mahdollistaa erittäin monipuolisen kappaleiden käsittelyn ja erottelun.
