FX BEND 1023

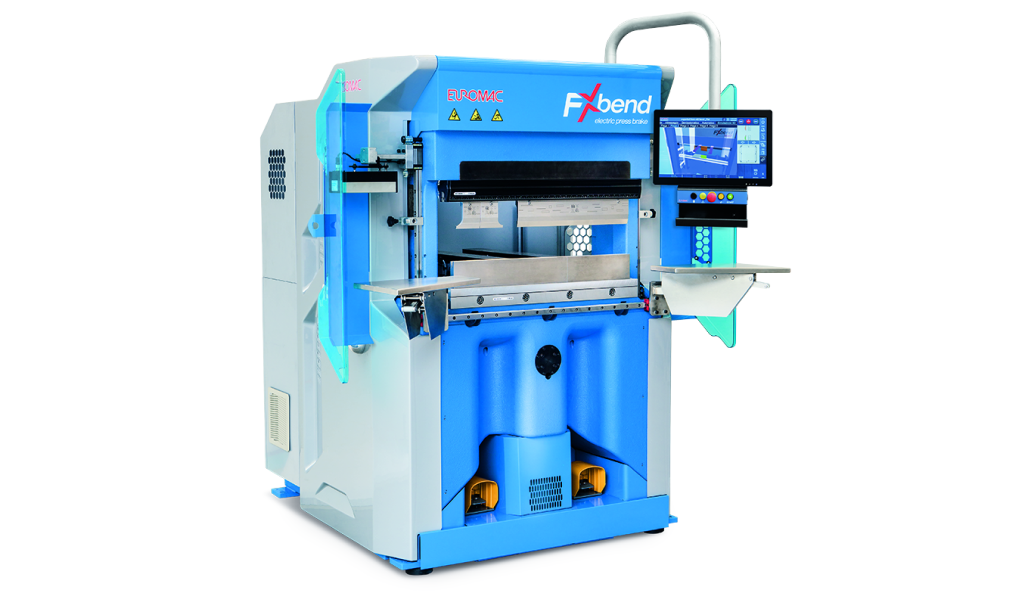

Euromac FX BEND 1023 – kompakti sähköinen särmäyspuristin tarkkaan ohutlevytaivutukseen

Euromac FX BEND 1023 on kompakti ja erittäin tarkka sähköinen särmäyspuristin, joka on suunniteltu nopeaan, energiatehokkaaseen ja korkealaatuiseen metallilevyjen taivutukseen. Kone tarjoaa 230 kN:n taivutusvoiman ja 1020 mm:n taivutuspituuden kompaktissa kokonaisuudessa, mikä tekee siitä tehokkaan ratkaisun pienten ja keskikokoisten levyosien valmistukseen.

FX BEND 1023:n sähköinen käyttötekniikka yhdistää suuren työstönopeuden, korkean tarkkuuden ja erittäin alhaisen energiankulutuksen. Euromacin mukaan koneen keskimääräinen energiankulutus on vain noin 1 kWh, mikä tekee siitä energiatehokkaan vaihtoehdon jatkuvaan levyntyöstöön.

Koneen Y-akselin liike on 196 mm ja nopeus jopa 200 mm/s. Sähköinen järjestelmä mahdollistaa nopeat ja hallitut liikkeet sekä tukee tarkkaa ja toistettavaa särmäystä erilaisissa tuotantotilanteissa.

FX BEND 1023 voidaan varustaa joko 4- tai 6-akselisella takavasteella. Neljän akselin X-, R-, Z1- ja Z2-järjestelmä on täysin automaattinen ja ohjelmoitava. Vaativampiin kappaleisiin saatavana oleva 6-akselinen X1-, X2-, R1-, R2-, Z1- ja Z2-järjestelmä mahdollistaa akselien itsenäiset liikkeet ja lisää koneen joustavuutta monimutkaisten kappaleiden valmistuksessa.

Euromac tarjoaa koneeseen myös kehittyneitä turvallisuus- ja tarkkuusratkaisuja. Lisävarusteena saatava IRIS Block Laser RapidBend Ultimate mahdollistaa työkalujen nopean sulkeutumisliikkeen materiaalin pintaan saakka ja voi lyhentää yksittäistä taivutussykliä yli kahdella sekunnilla. IRIS PLUS Active Angle Control puolestaan valvoo ja säätää taivutuskulmaa reaaliaikaisesti työstöprosessin aikana.

Koneeseen on saatavana Promecam- ja Wila-työkalujärjestelmiä. Promecam-ratkaisussa työkalujen kiinnitys voidaan toteuttaa nopealla manuaalisella kiinnityksellä, kun taas Wila-järjestelmään on saatavana automaattinen ylä- ja alatyökalujen kiinnitys.

FX BEND 1023:n kompakti koko, korkea suorituskyky ja erittäin alhainen energiankulutus tekevät siitä tehokkaan ratkaisun tuotantoon, jossa tarvitaan tarkkaa ja nopeasti mukautuvaa sähköistä särmäystä.

Euromac FX BEND 1023 soveltuu erityisesti:

• metallilevyjen särmäykseen
• tarkkaan ohutlevytaivutukseen
• sähköiseen särmäykseen
• pienten ja keskikokoisten kappaleiden valmistukseen
• tarkkuutta vaativiin levyrakenteisiin
• jatkuvatoimiseen tuotantoon
• sarjatuotantoon
• korkean toistettavuuden taivutukseen
• ruostumattoman teräksen taivutukseen
• alumiinilevyjen käsittelyyn
• sähkökaappikomponenttien valmistukseen
• konepajateollisuuden levyntyöstöön
• energiatehokkaaseen tuotantoon
• tuotantoon, jossa tarvitaan joustavaa takavastejärjestelmää

FX BEND 1023 -särmäyspuristimia käytetään yleisesti:

• metalliteollisuudessa
• ohutlevyteollisuudessa
• konepajateollisuudessa
• sähkökaappivalmistuksessa
• HVAC-teollisuudessa
• autoteollisuudessa
• alihankintateollisuudessa
• elektroniikkateollisuudessa
• sarjatuotannossa
• korkean tarkkuuden levyntyöstössä
• energiatehokkaassa tuotannossa

Kenelle Euromac FX BEND 1023 sopii?

Euromac FX BEND 1023 sopii yrityksille, jotka tarvitsevat kompaktin, nopean ja tarkan sähköisen särmäyspuristimen pienten ja keskikokoisten levyosien valmistukseen. Kone on erityisen hyvä vaihtoehto tuotantoon, jossa korkea taivutustarkkuus, lyhyet työsyklit ja alhainen energiankulutus ovat tärkeitä.

Saatavana olevat 4- ja 6-akseliset takavastejärjestelmät lisäävät koneen joustavuutta ja mahdollistavat myös monimutkaisempien kappaleiden tehokkaan valmistuksen. Lisävarusteena saatavat kulmanmittaus-, turvallisuus- ja työkalunkiinnitysratkaisut mahdollistavat koneen mukauttamisen tuotannon vaatimuksiin.

Tekniset pääominaisuudet

• Prosessi: sähköinen särmäys
• Maksimi taivutusvoima: 230 kN / 23 tonnia
• Taivutuspituus: 1020 mm
• Y-akselin liike: 196 mm
• Y-akselin nopeus: 200 mm/s
• Työskentelyaukko: 470 mm (395 mm)
• Takavastevaihtoehdot: 4- tai 6-akselinen
• 4-akselinen takavaste: X, R, Z1 ja Z2
• X-akselin liike, 4 akselia: 375 + 400 mm
• R-akselin liike, 4 akselia: 180 mm
• Z-akselin liike, 4 akselia: 850 − 85 × 2 mm
• X-akselin nopeus, 4 akselia: 250 mm/s
• R-akselin nopeus, 4 akselia: 600 mm/s
• Z-akselin nopeus, 4 akselia: 1100 mm/s
• 6-akselinen takavaste: X1, X2, R1, R2, Z1 ja Z2
• X-akselin liike, 6 akselia: 375 + 230 mm
• R-akselin liike, 6 akselia: 180 mm
• Z-akselin liike, 6 akselia: 744 mm
• X-akselin nopeus, 6 akselia: 1000 mm/s
• R-akselin nopeus, 6 akselia: 650 mm/s
• Z-akselin nopeus, 6 akselia: 800 mm/s
• Moottoriteho: 1 × 5,2 kW
• Liitäntäteho: 5 kVA
• Keskimääräinen energiankulutus: noin 1 kWh
• Liitännät: langaton yhteys ja 2 USB-porttia
• Paino: noin 2260 kg
• Työkaluvaihtoehdot: Promecam ja Wila
• Lisävarusteet: 4- ja 6-akseliset takavasteet, IRIS Block Laser / RapidBend Ultimate ja IRIS PLUS Active Angle Control
• Erityisominaisuus: kompakti ja erittäin energiatehokas sähköinen särmäyspuristin 230 kN:n taivutusvoimalla
