FX BEND 1547

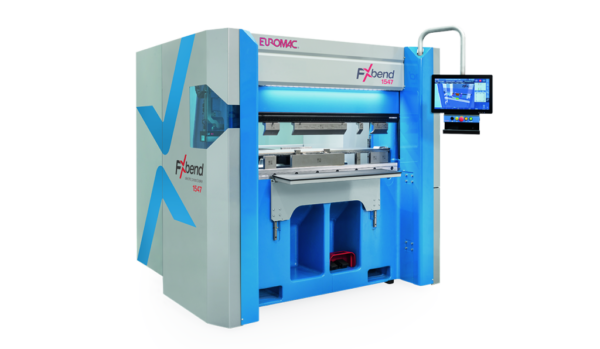

Euromac FX BEND 1547 – kompakti sähköinen särmäyspuristin tarkkaan levyntyöstöön

Euromac FX BEND 1547 on tehokas sähköinen särmäyspuristin, joka on suunniteltu metallilevyjen tarkkaan, nopeaan ja energiatehokkaaseen taivutukseen. Kone yhdistää 470 kN:n taivutusvoiman, 1530 mm:n taivutuspituuden ja kompaktin rakenteen, mikä tekee siitä monipuolisen ratkaisun pienten ja keskikokoisten levyosien valmistukseen.

FX BEND 1547:n sähköinen käyttötekniikka mahdollistaa nopeat ja tarkasti hallitut liikkeet sekä tasaisen ja toistettavan särmäysprosessin. Sähköinen rakenne vähentää hydraulijärjestelmän tarvetta ja tarjoaa energiatehokkaan vaihtoehdon tuotantoon, jossa koneelta vaaditaan sekä nopeutta että korkeaa tarkkuutta.

Kone tarjoaa 250 mm:n Y-akselin liikkeen ja jopa 200 mm/s liikenopeuden. Y1- ja Y2-akselien ±10 mm:n kallistusmahdollisuus lisää taivutusprosessin hallittavuutta. Työskentelyaukko on työkalujärjestelmästä riippuen 470 tai 395 mm.

FX BEND 1547 voidaan varustaa joko 4- tai 6-akselisella takavastejärjestelmällä. Neljän akselin X-, R-, Z1- ja Z2-järjestelmä tarjoaa tehokkaan ratkaisun tavalliseen särmäystuotantoon, kun taas 6-akselinen X1-, X2-, R1-, R2-, Z1- ja Z2-järjestelmä mahdollistaa entistä joustavamman kappaleiden asemoinnin ja monimutkaisempien osien tehokkaan valmistuksen.

Kuusiakselisen takavasteen X-akselien nopeus on jopa 1000 mm/s, mikä mahdollistaa nopeat asemoinnit ja lyhyet työsyklit. Tämä tekee FX BEND 1547:stä tehokkaan vaihtoehdon myös sarjatuotantoon, jossa valmistettavat kappaleet tai taivutukset vaihtuvat.

Koneeseen on saatavana Promecam- ja Wila-työkalujärjestelmiä sekä erilaisia taivutuksen tarkkuutta, turvallisuutta ja työkalujen vaihtoa tehostavia ratkaisuja. Näin FX BEND 1547 voidaan konfiguroida tuotannon ja valmistettavien kappaleiden vaatimusten mukaan.

FX BEND 1547 soveltuu myös automatisoitavaan tuotantoon. Euromac tarjoaa 1547-kokoluokkaan erillisiä FX BEND CELL -robotisoituja särmäysratkaisuja, joissa sähköinen särmäyspuristin yhdistetään automatisoituun kappaleenkäsittelyyn.

Euromac FX BEND 1547 soveltuu erityisesti:

• metallilevyjen särmäykseen
• tarkkaan ohutlevytaivutukseen
• sähköiseen särmäykseen
• pienten ja keskikokoisten kappaleiden valmistukseen
• monimutkaisten levyosien taivutukseen
• jatkuvatoimiseen tuotantoon
• sarjatuotantoon
• korkean tarkkuuden taivutukseen
• ruostumattoman teräksen taivutukseen
• alumiinilevyjen käsittelyyn
• sähkökaappikomponenttien valmistukseen
• konepajateollisuuden levyntyöstöön
• energiatehokkaaseen tuotantoon
• tuotantoon, jossa tarvitaan joustavaa takavastejärjestelmää

FX BEND 1547 -särmäyspuristimia käytetään yleisesti:

• metalliteollisuudessa
• ohutlevyteollisuudessa
• konepajateollisuudessa
• sähkökaappivalmistuksessa
• HVAC-teollisuudessa
• autoteollisuudessa
• alihankintateollisuudessa
• elektroniikkateollisuudessa
• sarjatuotannossa
• korkean tarkkuuden levyntyöstössä
• energiatehokkaassa tuotannossa

Kenelle Euromac FX BEND 1547 sopii?

Euromac FX BEND 1547 sopii yrityksille, jotka tarvitsevat kompaktin mutta suorituskykyisen sähköisen särmäyspuristimen tarkkaan levyosien valmistukseen. 470 kN:n taivutusvoima ja 1530 mm:n taivutuspituus tekevät koneesta hyvän vaihtoehdon tuotantoon, jossa FX BEND 1023:n kapasiteetti ei enää riitä mutta yli kolmen metrin FX BEND 3100:n kokoluokkaa ei tarvita.

Kone soveltuu erityisesti tuotantoympäristöihin, joissa arvostetaan korkeaa tarkkuutta, nopeita työsyklejä, joustavaa kappaleiden asemointia ja sähköisen särmäyspuristimen energiatehokkuutta. Saatavana olevat 4- ja 6-akseliset takavastejärjestelmät mahdollistavat koneen mukauttamisen erilaisiin tuotantotarpeisiin.

Tekniset pääominaisuudet

• Prosessi: sähköinen särmäys
• Maksimi taivutusvoima: 470 kN / 47 tonnia
• Taivutuspituus: 1530 mm
• Y-akselin liike: 250 mm
• Y-akselin nopeus: 200 mm/s
• Y1–Y2-kallistus: ±10 mm
• Työskentelyaukko: 470 mm (395 mm)
• Takavastevaihtoehdot: 4- tai 6-akselinen
• 4-akselinen takavaste: X, R, Z1 ja Z2
• X-akselin liike, 4 akselia: 375 + 400 mm
• R-akselin liike, 4 akselia: 180 mm
• Z-akselin liike, 4 akselia: 1500 − 85 × 2 mm
• X-akselin nopeus, 4 akselia: 250 mm/s
• R-akselin nopeus, 4 akselia: 600 mm/s
• Z-akselin nopeus, 4 akselia: 1100 mm/s
• 6-akselinen takavaste: X1, X2, R1, R2, Z1 ja Z2
• X-akselin liike, 6 akselia: 375 + 705 mm
• R-akselin liike, 6 akselia: 180 mm
• Z-akselin liike, 6 akselia: 1350 mm
• X-akselin nopeus, 6 akselia: 1000 mm/s
• R-akselin nopeus, 6 akselia: 650 mm/s
• Z-akselin nopeus, 6 akselia: 800 mm/s
• Moottoriteho: 2 × 5,2 kW
• Liitäntäteho: 5 kVA
• Langaton yhteys: kyllä
• USB-liitännät: 2 kpl
• Paino: noin 4400 kg
• Koneen pituus: noin 2240 mm
• Koneen leveys: noin 1754 mm
• Koneen korkeus: noin 2080 mm
• Työkaluvaihtoehdot: Promecam- ja Wila-järjestelmät
• Automatisointivaihtoehto: FX BEND CELL 1547 -robotisoidut särmäysratkaisut saatavana erillisinä kokonaisuuksina
• Erityisominaisuus: kompakti sähköinen särmäyspuristin, joka yhdistää 470 kN:n taivutusvoiman ja 1530 mm:n taivutuspituuden
