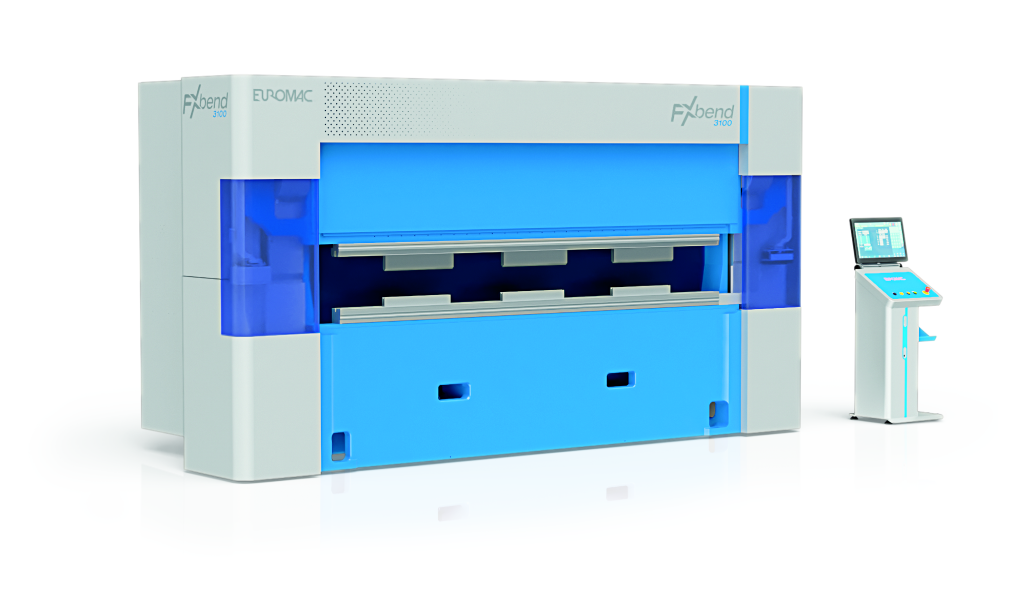

FX BEND 3100
Euromac FX BEND 3100 on 1000 kN:n sähköinen särmäyspuristin 3060 mm:n taivutuspituudella suurten levyjen tarkkaan ja tehokkaaseen taivutukseen.
Tärkeimmät ominaisuudet
-
Direct Drive -sähkökäyttö ilman hydrauliikkaa
FX BEND 3100 hyödyntää suoravetoista sähköjärjestelmää ilman hydraulisia komponentteja tai mekaanisia välityksiä. Tämä parantaa tarkkuutta, vähentää huoltotarvetta ja pienentää energiankulutusta.
-
3060 mm taivutuspituus suurille levyille
Kone mahdollistaa jopa 3060 mm pitkien levyjen tarkat taivutukset yhdellä työvaiheella. Tämä tekee siitä erinomaisen ratkaisun suurikokoisten kappaleiden valmistukseen
-
1000 kN puristusvoima
FX BEND 3100 tarjoaa jopa 1000 kN taivutusvoiman koko taivutuspituudella, mikä mahdollistaa myös vaativien materiaalien tehokkaan käsittelyn.
-
Erittäin korkea taivutustarkkuus
Suoravetotekniikka ja jäykkä Monoblock-runko mahdollistavat erittäin tarkan ja toistettavan taivutusprosessin myös suurilla nopeuksilla.
-
Energiatehokas ja ympäristöystävällinen ratkaisu
Sähköinen käyttöjärjestelmä kuluttaa huomattavasti vähemmän energiaa kuin hydrauliset särmäyspuristimet ja toimii ilman hydrauliikkaöljyjä. Keskimääräinen energiankulutus on noin 10 kW.
-
Soveltuu automaatioon ja robottisoluihin
FX BEND 3100 voidaan integroida Euromac FX Bend Cell -automaatiojärjestelmiin miehittämätöntä tuotantoa ja robottiohjattua kappaleenkäsittelyä varten.
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
|
Ohjelmisto |
FX SOFT |
|
Materiaalit |
ALUMIINI, KUPARI, KULTA, TITAANI, RUOSTUMATON TERÄS, RAUTA, PLATINA |
| Konetyyppi | Särmäyspuristimet |
|---|
Euromac FX BEND 3100 – sähköinen särmäyspuristin suurten levyjen tarkkaan taivutukseen
Euromac FX BEND 3100 on tehokas sähköinen särmäyspuristin, joka on suunniteltu pitkien ja suurikokoisten metallilevyjen tarkkaan, nopeaan ja energiatehokkaaseen taivutukseen. Kone tarjoaa 1000 kN:n eli 100 tonnin taivutusvoiman ja 3060 mm:n taivutuspituuden, mikä tekee siitä FX BEND -sarjan tehokkaan ratkaisun vaativaan teolliseen levyntyöstöön.
FX BEND 3100 yhdistää suuren taivutuskapasiteetin sähköisen särmäyspuristimen nopeuteen ja tarkkuuteen. Y-akselin 300 mm:n liike ja jopa 220 mm/s nopeus mahdollistavat nopeat työsyklit, kun taas suuri 520 mm:n työskentelyaukko tarjoaa tilaa monipuolisten kappaleiden ja työkalujen käsittelyyn.
Koneessa on 6-akselinen X1–X2-, R1–R2- ja Z1–Z2-takavastejärjestelmä, jossa akseleita voidaan liikuttaa itsenäisesti. Järjestelmä mahdollistaa monimutkaisten kappaleiden tarkan paikoituksen ja lisää koneen joustavuutta erityisesti vaativassa sarjatuotannossa.
FX BEND 3100 soveltuu sekä pitkien ja ohuiden että suurempien ja raskaampien levyosien taivutukseen. Suurikokoisten kappaleiden käsittelyä voidaan helpottaa Euromacin levynkannattimilla, jotka tukevat kappaletta automaattisesti taivutuksen aikana. Tämä helpottaa erityisesti suurten ja raskaiden levyjen käsittelyä sekä auttaa säilyttämään tarkkuuden suuria ohuita levyjä taivutettaessa.
FX BEND 3100 voidaan varustaa tuotantotarpeen mukaan erilaisilla työkalujen kiinnitys-, turvallisuus- ja taivutuksen hallintaratkaisuilla. Euromacin FX BEND -sarjaan on saatavana esimerkiksi Promecam- ja Wila-työkalujärjestelmiä sekä IRIS-turvallisuus- ja kulmanhallintaratkaisuja.
Sähköinen käyttö, suuri 3060 mm:n taivutuspituus ja 1000 kN:n taivutusvoima tekevät FX BEND 3100:sta tehokkaan vaihtoehdon tuotantoon, jossa käsitellään pitkiä levyosia ja tarvitaan suurta kapasiteettia yhdistettynä tarkkaan ja toistettavaan särmäykseen.
Euromac FX BEND 3100 soveltuu erityisesti:
- metallilevyjen särmäykseen
- pitkien levyosien taivutukseen
- suurikokoisten levyjen käsittelyyn
- sähköiseen särmäykseen
- tarkkaan ohutlevytaivutukseen
- suurta taivutusvoimaa vaativiin töihin
- pitkien ja raskaiden kappaleiden valmistukseen
- jatkuvatoimiseen tuotantoon
- sarjatuotantoon
- korkean tarkkuuden taivutukseen
- ruostumattoman teräksen taivutukseen
- alumiinilevyjen käsittelyyn
- sähkökaappikomponenttien valmistukseen
- konepajateollisuuden levyntyöstöön
- energiatehokkaaseen tuotantoon
FX BEND 3100 -särmäyspuristimia käytetään yleisesti:
- metalliteollisuudessa
- ohutlevyteollisuudessa
- konepajateollisuudessa
- sähkökaappivalmistuksessa
- HVAC-teollisuudessa
- autoteollisuudessa
- alihankintateollisuudessa
- elektroniikkateollisuudessa
- sarjatuotannossa
- suurikokoisten levyosien valmistuksessa
- korkean tarkkuuden levyntyöstössä
Kenelle Euromac FX BEND 3100 sopii?
Euromac FX BEND 3100 sopii yrityksille, jotka tarvitsevat tehokkaan sähköisen särmäyspuristimen pitkien ja suurikokoisten levyosien tarkkaan taivutukseen. Kone on erityisen hyvä vaihtoehto tuotantoympäristöihin, joissa tarvitaan pitkää taivutusaluetta, suurta taivutusvoimaa ja korkeaa tuotantonopeutta.
1000 kN:n taivutusvoima, 3060 mm:n taivutuspituus ja 6-akselinen takavaste tekevät koneesta monipuolisen ratkaisun myös vaativien kappaleiden valmistukseen. Suurikokoisten levyjen käsittelyä voidaan lisäksi helpottaa Euromacin levynkannattimilla.
Tekniset pääominaisuudet
- Prosessi: sähköinen särmäys
- Maksimi taivutusvoima: 1000 kN / 100 tonnia
- Taivutuspituus: 3060 mm
- Y-akselin liike: 300 mm
- Y-akselin nopeus: 220 mm/s
- Y1–Y2-kallistus: ±5 mm
- Työskentelyaukko pöydästä palkkiin: 520 mm
- Takavaste: 6-akselinen
- Takavasteen akselit: X1–X2, R1–R2 ja Z1–Z2
- X-akselin liike: 350 + 500 mm
- R-akselin liike: 180 mm
- Z-akselin liike: 2950 mm
- X-akselin nopeus: 800 mm/s
- R-akselin nopeus: 600 mm/s
- Z-akselin nopeus: 800 mm/s
- Moottoriteho: 2 × 5 kW
- Liitäntä: 63 A
- Langaton yhteys: kyllä
- USB-liitäntä: kyllä
- Paino: noin 9500 kg
- Koneen pituus: noin 4582 mm
- Koneen leveys: noin 1918,5 mm
- Koneen korkeus: noin 2491 mm
- Työkaluvaihtoehdot: Promecam- ja Wila-järjestelmät
- Lisävaruste: Euromac-levynkannattimet suurten ja raskaiden kappaleiden käsittelyyn
- Automatisointivaihtoehto: FX BEND CELL 3100 -robotisoitu särmäyssolu saatavana erillisenä ratkaisuna
- Erityisominaisuus: 3060 mm:n taivutuspituuden ja 1000 kN:n taivutusvoiman yhdistävä sähköinen särmäyspuristin
