FX BEND CELL 1023-1547 Max
Euromac FX BEND CELL 1023–1547 MAX on automatisoitu sähköinen särmäyssolu tarkkaan ja tehokkaaseen pienten ja keskikokoisten levyosien sarjatuotantoon.
Tärkeimmät ominaisuudet
-
Täysin automatisoitu särmäyssolu maksimaaliseen tuotantoon
Suoravetoinen sähköjärjestelmä mahdollistaa erittäin korkean taivutustarkkuuden, nopeat liikkeet ja alhaisen energiankulutuksen ilman hydrauliikkaa
-
Direct Drive -sähköinen särmäystekniikka
Suoravetoinen sähköjärjestelmä mahdollistaa erittäin korkean taivutustarkkuuden, nopeat liikkeet ja alhaisen energiankulutuksen ilman hydrauliikkaa
-
Keskityspöytä ja automaattinen kappaleenkääntö
MAX-versio sisältää automaattisen keskityspöydän ja turnover-järjestelmän, jotka parantavat kappaleiden asemointia ja mahdollistavat monimutkaiset taivutusoperaatiot täysin automaattisesti.
-
Mahdollisuus 7-akseliseen robottiin
Järjestelmä voidaan varustaa 7-akselisella robotilla, joka lisää kappaleenkäsittelyn joustavuutta ja mahdollistaa vaativampien osien automatisoidun käsittelyn
-
Laajennettu automaattinen purku- ja varastointijärjestelmä
FX BEND CELL MAX voidaan integroida automaattisiin kuljettimiin, laatikkopurkuun sekä jopa 10 EUR-lavan pystysuuntaiseen varastointijärjestelmään pitkää miehittämätöntä tuotantoa varten.
-
Offline-ohjelmointi Fx Cell 3D -ohjelmistolla
Fx Cell 3D mahdollistaa robotin simuloinnin, ohjelmoinnin ja tuotannon optimoinnin ilman koneen seisokkiaikoja. Tämä vähentää asetusaikoja ja kasvattaa tuotannon tehokkuutta.
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
|
Ohjelmisto |
EASY CELL, FX CELL SUPERVISOR |
|
Materiaalit |
ALUMIINI, KUPARI, KULTA, TITAANI, RUOSTUMATON TERÄS, RAUTA, PLATINA |
| Konetyyppi | Robottisärmäyssolut |
|---|
Euromac FX BEND CELL 1023–1547 MAX – korkean kapasiteetin automatisoitu särmäyssolu vaativaan tuotantoon

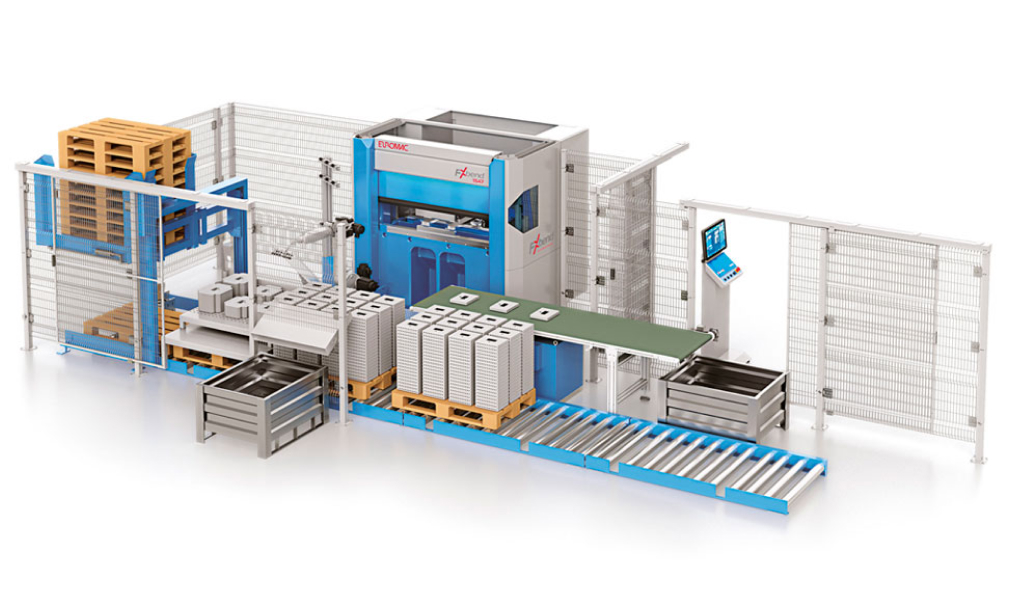

Euromac FX BEND CELL 1023–1547 MAX on pitkälle automatisoitu sähköinen särmäyssolu, joka on suunniteltu pienten ja keskikokoisten levyosien tehokkaaseen, tarkkaan ja automatisoituun taivutukseen. MAX-versio yhdistää Euromacin FX BEND 1023- tai FX BEND 1547 -särmäyspuristimen, 6-akselisen teollisuusrobotin sekä automatisoidun materiaalinkäsittelyn tehokkaaksi tuotantokokonaisuudeksi.
FX BEND CELL MAX perustuu Euromacin sähköiseen FX BEND -särmäysteknologiaan. FX BEND 1023 tarjoaa 230 kN:n taivutusvoiman ja 1020 mm:n taivutuspituuden, kun taas suurempi FX BEND 1547 tarjoaa 470 kN:n taivutusvoiman ja 1530 mm:n taivutuspituuden.
Sähköinen särmäystekniikka yhdistää nopeat liikkeet, tarkan taivutusprosessin ja energiatehokkaan toiminnan. Y-akselin nopeus on molemmissa konevaihtoehdoissa 200 mm/s ja suurin automaattinen taivutusnopeus 36 mm/s.
Automatisoidusta kappaleenkäsittelystä vastaa 6-akselinen teollisuusrobotti, jonka suurin ulottuvuus on 1420 mm. Robotin suurin kantavuus tarttuja mukaan lukien on 10 kg ja toistotarkkuus ±0,03 mm. Tarkka robottikäsittely mahdollistaa kappaleiden toistettavan asemoinnin ja taivutuksen tehokkaassa sarjatuotannossa.
FX BEND CELL 1023–1547 MAX on suunniteltu korkean kapasiteetin tuotantoon, jossa halutaan automatisoida särmäyksen lisäksi kappaleiden käsittelyä. Järjestelmä vähentää manuaalisten työvaiheiden tarvetta ja mahdollistaa pidemmät automatisoidut tuotantojaksot.
Solun latauksessa pienin käsiteltävä kappalekoko on 50 × 100 mm ja suurin pinoamiskorkeus 300 mm. Purkupuolella järjestelmä tukee 1500 tai 3000 mm:n kuljetinpuskureita sekä 1200 × 800 mm:n painovoimaista purkualuetta.
MAX-versio soveltuu erityisesti yrityksille, joissa särmäyksen automaatioaste halutaan nostaa korkealle ja kappaleita valmistetaan toistuvasti suuria määriä. Automatisoitu kappaleenkäsittely auttaa parantamaan tuotannon jatkuvuutta, toistettavuutta ja koneen käyttöastetta.
Euromac FX BEND CELL 1023–1547 MAX soveltuu erityisesti:
- automatisoituun särmäykseen
- pienten ja keskikokoisten levyosien taivutukseen
- sähköiseen särmäykseen
- robotisoituun kappaleenkäsittelyyn
- korkean kapasiteetin sarjatuotantoon
- pitkälle automatisoituun tuotantoon
- jatkuvatoimiseen tuotantoon
- korkean tarkkuuden levyntyöstöön
- toistuvien kappaleiden valmistukseen
- manuaalisen kappaleenkäsittelyn vähentämiseen
- sähkökaappikomponenttien valmistukseen
- ruostumattoman teräksen taivutukseen
- alumiinilevyjen käsittelyyn
- automatisoituihin tuotantosoluihin
FX BEND CELL 1023–1547 MAX -särmäyssoluja käytetään yleisesti:
- metalliteollisuudessa
- ohutlevyteollisuudessa
- konepajateollisuudessa
- sähkökaappivalmistuksessa
- HVAC-teollisuudessa
- autoteollisuudessa
- alihankintateollisuudessa
- elektroniikkateollisuudessa
- automatisoiduissa tuotantosoluissa
- sarjatuotannossa
- korkean tarkkuuden levyntyöstössä
- pitkälle automatisoidussa tuotannossa
Kenelle Euromac FX BEND CELL 1023–1547 MAX sopii?
Euromac FX BEND CELL 1023–1547 MAX sopii yrityksille, jotka haluavat automatisoida pienten ja keskikokoisten levyosien särmäyksen ja vähentää merkittävästi manuaalisen kappaleenkäsittelyn tarvetta. Ratkaisu soveltuu erityisesti sarjatuotantoon, jossa korkea toistettavuus, tasainen laatu ja tehokas tuotantovirta ovat keskeisiä vaatimuksia.
Kaksi särmäyspuristinvaihtoehtoa mahdollistavat ratkaisun mitoittamisen tuotannon tarpeisiin. FX BEND 1023 tarjoaa kompaktin 230 kN:n ratkaisun 1020 mm:n taivutuspituudella, kun taas FX BEND 1547 kasvattaa kapasiteetin 470 kN:iin ja taivutuspituuden 1530 mm:iin.
Tekniset pääominaisuudet
- Prosessi: automatisoitu sähköinen särmäys
- Särmäyspuristinvaihtoehdot: FX BEND 1023 ja FX BEND 1547
- Maksimi taivutusvoima, 1023: 230 kN
- Maksimi taivutusvoima, 1547: 470 kN
- Taivutuspituus, 1023: 1020 mm
- Taivutuspituus, 1547: 1530 mm
- Y-akselin liike, 1023: 196 mm
- Y-akselin liike, 1547: 250 mm
- Y-akselin nopeus: 200 mm/s
- Maksimi automaattinen taivutusnopeus: 36 mm/s
- Maksimi manuaalinen taivutusnopeus: 10 mm/s
- WILA-työkalukiinnityksen työskentelyaukko, 1023: 315 mm
- WILA-työkalukiinnityksen työskentelyaukko, 1547: 395 mm
- Promecam-työkalukiinnityksen työskentelyaukko, 1023: 395 mm
- Promecam-työkalukiinnityksen työskentelyaukko, 1547: 470 mm
- Robotin akselit: 6
- Robotin maksimi ulottuvuus: 1420 mm
- Robotin maksimi kantavuus: 10 kg tarttuja mukaan lukien
- Robotin toistotarkkuus: ±0,03 mm
- Minimi kappalekoko latauksessa: 50 × 100 mm
- Maksimi pinoamiskorkeus: 300 mm
- Kuljetinpuskuri: 1500 / 3000 mm
- Painovoimaisen purkualueen koko: 1200 × 800 mm
- Liitäntäteho, Cell 1023: 5 kVA
- Liitäntäteho, Cell 1547: 6 kVA
- Paino, Cell 1023: noin 3000 kg
- Paino, Cell 1547: noin 6000 kg
- Automaatio: robotisoitu kappaleenkäsittely ja automatisoitu särmäys
- Erityisominaisuus: korkean kapasiteetin automatisoitu särmäyssolu pienten ja keskikokoisten levyosien sarjatuotantoon
