FX BEND CELL 1023-1547 Plus

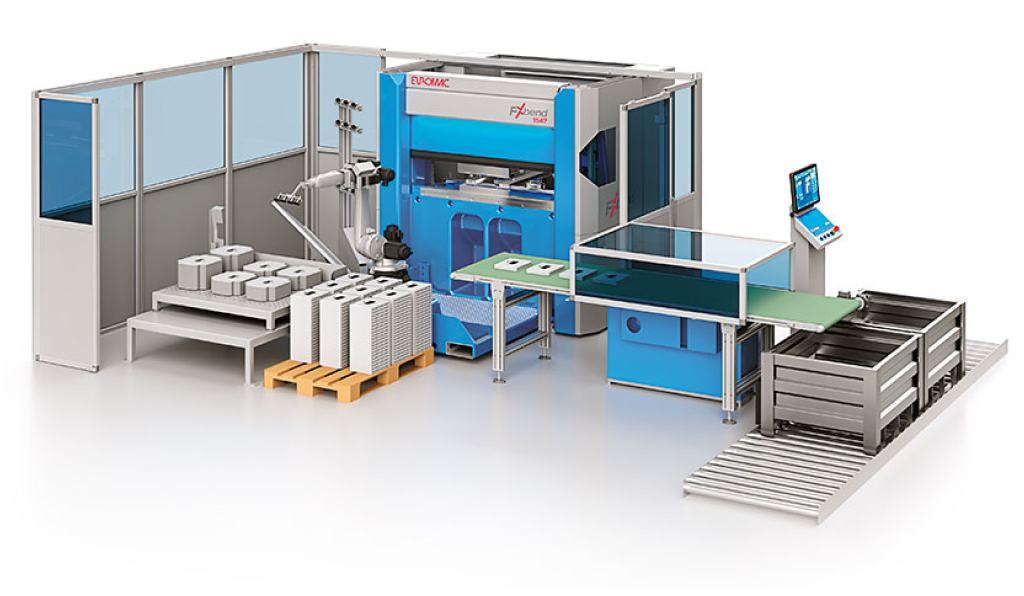

Euromac FX BEND CELL 1023–1547 PLUS on robotisoitu sähköinen särmäyssolu pienten ja keskikokoisten levyosien tarkkaan korkean kapasiteetin tuotantoon.
Tärkeimmät ominaisuudet
-
Täysin automatisoitu särmäyssolu laajennetulla automaatiolla
FX BEND CELL PLUS yhdistää sähköisen särmäyspuristimen, robotin ja automaattisen materiaalinkäsittelyn samaan järjestelmään mahdollistaen pitkät miehittämättömät tuotantojaksot.
-
Direct Drive -sähköinen särmäystekniikka
Suoravetoinen sähkötekniikka mahdollistaa erittäin korkean taivutustarkkuuden, nopeat liikkeet ja alhaisen energiankulutuksen ilman hydrauliikkaa
-
6-akselinen robottijärjestelmä automaattiseen kappaleenkäsittelyyn
Integroitu teollisuusrobotti automatisoi kappaleiden syötön, käsittelyn, käännön ja purkamisen erittäin tarkasti ja nopeasti.
-
Laajennettu materiaalivarasto ja automaattinen pinoaminen
PLUS-versio mahdollistaa suuremman levyvaraston, automaattisen välipaperien poiston sekä tehokkaan kappaleiden pinoamisen jatkuvassa tuotannossa.
-
Offline-ohjelmointi Fx Cell 3D -ohjelmistolla
Offline-ohjelmointi mahdollistaa robotin simuloinnin, ohjelmoinnin ja tuotannon optimoinnin ilman koneen seisokkiaikoja.
-
Erinomainen tarkkuus ja toistettavuus
Meehanite® Monoblock -runko, tarkka robotinohjaus ja Active Fingers -järjestelmä takaavat korkean taivutustarkkuuden myös jatkuvassa sarjatuotannossa
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
|
Ohjelmisto |
EASY CELL, FX CELL SUPERVISOR |
|
Materiaalit |
ALUMIINI, KUPARI, KULTA, TITAANI, RUOSTUMATON TERÄS, RAUTA, PLATINA |
| Konetyyppi | Robottisärmäyssolut |
|---|
Euromac FX BEND CELL 1023–1547 PLUS – automatisoitu särmäyssolu korkean kapasiteetin tuotantoon
Euromac FX BEND CELL 1023–1547 PLUS on automatisoitu sähköinen särmäyssolu, joka on suunniteltu pienten ja keskikokoisten levyosien tehokkaaseen, tarkkaan ja toistettavaan taivutukseen. Ratkaisu yhdistää Euromacin FX BEND -särmäyspuristimen ja 6-akselisen teollisuusrobotin automatisoiduksi tuotantokokonaisuudeksi.
PLUS-versio on suunniteltu erityisesti tuotantoympäristöihin, joissa tarvitaan korkeaa tuotantokapasiteettia ja halutaan vähentää manuaalista kappaleenkäsittelyä. Automatisoitu särmäys mahdollistaa tasaisen tuotantoprosessin ja vapauttaa käyttäjän jatkuvasta kappaleiden syöttämisestä, käsittelystä ja poistamisesta.
FX BEND CELL PLUS voidaan toteuttaa joko FX BEND 1023- tai FX BEND 1547 -särmäyspuristimella. FX BEND 1023 tarjoaa 230 kN:n taivutusvoiman ja 1020 mm:n taivutuspituuden, kun taas suurempi FX BEND 1547 tarjoaa 470 kN:n taivutusvoiman ja 1530 mm:n taivutuspituuden.
Solun 6-akselisen robotin suurin ulottuvuus on 1420 mm ja maksimaalinen kantavuus 10 kg tarttuja mukaan lukien. Robotin ±0,03 mm:n toistotarkkuus mahdollistaa kappaleiden tarkan ja yhdenmukaisen käsittelyn myös pitkäkestoisessa automatisoidussa tuotannossa.
Materiaalinsyötössä pienin käsiteltävä kappalekoko on 50 × 100 mm ja suurin pinoamiskorkeus 300 mm. Valmiiden kappaleiden poistoon PLUS-versiossa voidaan käyttää 1500 tai 3000 mm:n puskuripituudella varustettua kuljetinta. Lisäksi järjestelmässä on 1200 × 800 mm:n painovoimainen purkualue.
FX BEND CELL 1023–1547 PLUS soveltuu erityisesti tuotantoon, jossa samoja tai samankaltaisia levyosia valmistetaan suuria määriä ja tuotantoprosessilta vaaditaan korkeaa toistettavuutta. Automatisoitu kappaleenkäsittely vähentää manuaalisia työvaiheita ja auttaa hyödyntämään särmäyspuristimen tuotantokapasiteettia tehokkaasti.
Kompakti kokonaisuus mahdollistaa särmäysautomaation käyttöönoton myös tuotantoympäristöissä, joissa käytettävissä oleva lattiatila on rajallinen. PLUS-versio tarjoaa korkean tuotantokapasiteetin ratkaisun pienten ja keskikokoisten kappaleiden automatisoituun särmäykseen.
Euromac FX BEND CELL 1023–1547 PLUS soveltuu erityisesti:
- automatisoituun särmäykseen
- pienten ja keskikokoisten levyosien taivutukseen
- korkean kapasiteetin tuotantoon
- sähköiseen särmäykseen
- automatisoituun kappaleenkäsittelyyn
- sarjatuotantoon
- jatkuvatoimiseen tuotantoon
- tarkkaan ja toistettavaan levyntaivutukseen
- manuaalisen kappaleenkäsittelyn vähentämiseen
- sähkökaappikomponenttien valmistukseen
- ruostumattoman teräksen taivutukseen
- alumiinilevyjen käsittelyyn
- automatisoituihin tuotantosoluihin
- tuotantokapasiteetin kasvattamiseen
FX BEND CELL PLUS -särmäyssoluja käytetään yleisesti:
- metalliteollisuudessa
- ohutlevyteollisuudessa
- konepajateollisuudessa
- sähkökaappivalmistuksessa
- HVAC-teollisuudessa
- autoteollisuudessa
- alihankintateollisuudessa
- elektroniikkateollisuudessa
- automatisoiduissa tuotantosoluissa
- sarjatuotannossa
- korkean tarkkuuden levyntyöstössä
Kenelle Euromac FX BEND CELL 1023–1547 PLUS sopii?
Euromac FX BEND CELL 1023–1547 PLUS sopii yrityksille, jotka haluavat automatisoida pienten ja keskikokoisten levyosien särmäyksen ja kasvattaa tuotantokapasiteettia vähentämällä manuaalista kappaleenkäsittelyä.
Ratkaisu soveltuu erityisen hyvin sarjatuotantoon, jossa korkea toistettavuus, tasainen tuotantovirta ja automatisoitu kappaleenkäsittely ovat keskeisiä vaatimuksia. Kahden särmäyspuristinvaihtoehdon ansiosta solun kapasiteetti voidaan valita valmistettavien kappaleiden mukaan.
Tekniset pääominaisuudet
- Prosessi: automatisoitu sähköinen särmäys
- Särmäyspuristinvaihtoehdot: FX BEND 1023 ja FX BEND 1547
- Maksimi taivutusvoima, Cell 1023: 230 kN
- Maksimi taivutusvoima, Cell 1547: 470 kN
- Taivutuspituus, Cell 1023: 1020 mm
- Taivutuspituus, Cell 1547: 1530 mm
- Y-akselin liike, Cell 1023: 196 mm
- Y-akselin liike, Cell 1547: 250 mm
- Y-akselin nopeus: 200 mm/s
- Maksimi automaattinen taivutusnopeus: 36 mm/s
- Maksimi manuaalinen taivutusnopeus: 10 mm/s
- Työskentelyaukko WILA-kiinnityksellä, Cell 1023: 315 mm
- Työskentelyaukko WILA-kiinnityksellä, Cell 1547: 395 mm
- Työskentelyaukko Promecam-kiinnityksellä, Cell 1023: 395 mm
- Työskentelyaukko Promecam-kiinnityksellä, Cell 1547: 470 mm
- Robotin akselit: 6
- Robotin maksimi ulottuvuus: 1420 mm
- Robotin maksimi kantavuus: 10 kg tarttuja mukaan lukien
- Robotin toistotarkkuus: ±0,03 mm
- Minimi kappalekoko syötössä: 50 × 100 mm
- Maksimi pinoamiskorkeus: 300 mm
- Purkukuljettimen puskuripituus: 1500 / 3000 mm
- Painovoimainen purkualue: 1200 × 800 mm
- Liitäntäteho, Cell 1023: 5 kVA
- Liitäntäteho, Cell 1547: 6 kVA
- Paino, Cell 1023: noin 3000 kg
- Paino, Cell 1547: noin 5500 kg
- Automaatio: 6-akselisella robotilla toteutettu automatisoitu kappaleenkäsittely
- Erityisominaisuus: korkean tuotantokapasiteetin automatisoitu särmäyssolu pienille ja keskikokoisille kappaleille
