FX BEND CELL 1023-1547 Standard

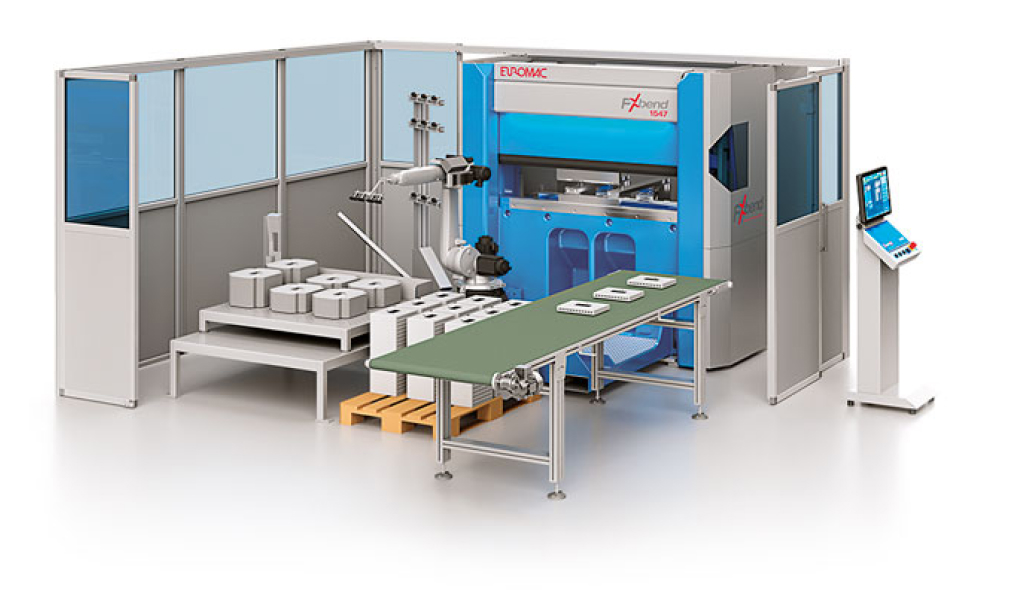

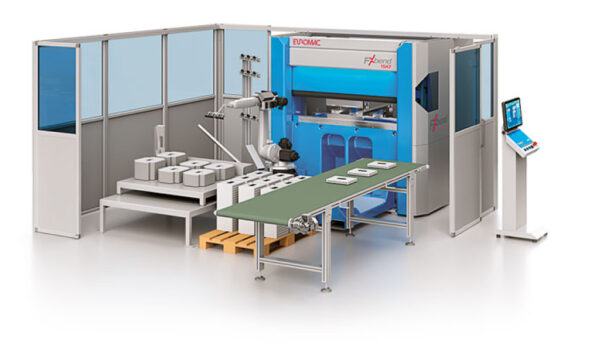

Euromac FX BEND CELL 1023–1547 STANDARD yhdistää sähköisen särmäyspuristimen ja 6-akselisen robotin tarkkaan ja tehokkaaseen automatisoituun särmäykseen.
Tärkeimmät ominaisuudet
-
Täysin automatisoitu särmäyssolu
FX BEND CELL yhdistää sähköisen särmäyspuristimen, robotin ja automaattisen materiaalinkäsittelyn samaan järjestelmään mahdollistaen tehokkaan miehittämättömän tuotannon.
-
Direct Drive -sähköinen särmäystekniikka
Sähköinen suoravetotekniikka mahdollistaa erittäin korkean taivutustarkkuuden, nopeat liikkeet ja alhaisen energiankulutuksen ilman hydrauliikkaa.
-
6-akselinen robottijärjestelmä
Integroitu robotti automatisoi kappaleiden syötön, käsittelyn, käännön ja purkamisen erittäin tarkasti ja nopeasti.
-
Erinomainen tarkkuus ja toistettavuus
Meehanite® Monoblock -runko, Active Fingers -järjestelmä ja tarkka robotinohjaus takaavat korkean taivutustarkkuuden myös jatkuvassa sarjatuotannossa
-
Offline-ohjelmointi Fx Cell 3D -ohjelmistolla
Offline-ohjelmointi mahdollistaa robotin nopean ohjelmoinnin ja tuotannon optimoinnin ilman koneen seisokkiaikoja
-
Modulaarinen ja muokattava rakenne
STANDARD-järjestelmä voidaan konfiguroida asiakkaan tuotantotarpeiden, purkuratkaisujen ja materiaalivirtojen mukaan
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
|
Ohjelmisto |
EASY CELL, FX CELL SUPERVISOR |
|
Materiaalit |
ALUMIINI, KUPARI, KULTA, TITAANI, RUOSTUMATON TERÄS, RAUTA, PLATINA |
| Konetyyppi | Robottisärmäyssolut |
|---|
Euromac FX BEND CELL 1023–1547 STANDARD – automatisoitu sähköinen särmäyssolu tehokkaaseen levyntyöstöön
Euromac FX BEND CELL 1023–1547 STANDARD on automatisoitu sähköinen särmäyssolu, joka yhdistää Euromacin FX BEND -särmäyspuristimen, 6-akselisen teollisuusrobotin sekä automatisoidun kappaleenkäsittelyn yhdeksi tehokkaaksi tuotantokokonaisuudeksi. Ratkaisu on suunniteltu erityisesti pienten ja keskikokoisten levyosien tarkkaan ja toistettavaan automatisoituun särmäykseen.
FX BEND CELL perustuu Euromacin sähköiseen FX BEND -särmäysteknologiaan. Sähköinen käyttö mahdollistaa nopeat liikkeet, tarkan taivutusprosessin ja energiatehokkaan tuotannon. Automatisoidussa solussa robotti huolehtii kappaleiden käsittelystä särmäysprosessin eri vaiheissa, mikä vähentää manuaalisen kappaleenkäsittelyn tarvetta ja mahdollistaa tehokkaan sarjatuotannon.
STANDARD-versio voidaan toteuttaa joko FX BEND 1023- tai FX BEND 1547 -särmäyspuristimen ympärille. FX BEND 1023 tarjoaa 230 kN:n taivutusvoiman ja 1020 mm:n taivutuspituuden, kun taas suurempi FX BEND 1547 tarjoaa 470 kN:n taivutusvoiman ja 1530 mm:n taivutuspituuden.
Solun 6-akselisen robotin suurin työskentelysäde on 1420 mm ja suurin kantavuus tarttuja mukaan lukien 10 kg. Robotin toistotarkkuus on ±0,03 mm, mikä tukee tarkkaa ja yhdenmukaista kappaleenkäsittelyä automatisoidussa sarjatuotannossa.
FX BEND CELL -ratkaisujen materiaalinkäsittely voidaan mukauttaa tuotannon tarpeisiin. Euromac tarjoaa erilaisia lataus- ja purkuvaihtoehtoja, joiden avulla solu voidaan konfiguroida käsiteltävien kappaleiden, tuotantomäärien ja tuotantovirran mukaan.
Automatisoitu särmäyssolu soveltuu erityisesti tuotantoon, jossa valmistetaan toistuvasti samanlaisia tai vaihtuvia levyosia ja halutaan vähentää käyttäjän suorittamaa kappaleenkäsittelyä. Automatisointi auttaa parantamaan tuotannon jatkuvuutta, toistettavuutta ja käytettävissä olevan tuotantoajan hyödyntämistä.
Euromac FX BEND CELL 1023–1547 STANDARD soveltuu erityisesti:
- automatisoituun särmäykseen
- pienten ja keskikokoisten levyosien taivutukseen
- sähköiseen särmäykseen
- automatisoituun kappaleenkäsittelyyn
- tarkkaan ja toistettavaan taivutukseen
- sarjatuotantoon
- jatkuvatoimiseen tuotantoon
- automatisoituihin tuotantosoluihin
- sähkökaappikomponenttien valmistukseen
- ruostumattoman teräksen taivutukseen
- alumiinilevyjen käsittelyyn
- vaihtelevien levyosien tuotantoon
- manuaalisten työvaiheiden vähentämiseen
- tuotantokapasiteetin kasvattamiseen
FX BEND CELL -särmäyssoluja käytetään yleisesti:
- metalliteollisuudessa
- ohutlevyteollisuudessa
- konepajateollisuudessa
- sähkökaappivalmistuksessa
- HVAC-teollisuudessa
- autoteollisuudessa
- alihankintateollisuudessa
- elektroniikkateollisuudessa
- automatisoiduissa tuotantosoluissa
- sarjatuotannossa
- korkean tarkkuuden levyntyöstössä
Kenelle Euromac FX BEND CELL 1023–1547 STANDARD sopii?
Euromac FX BEND CELL 1023–1547 STANDARD sopii yrityksille, jotka haluavat automatisoida pienten ja keskikokoisten levyosien särmäyksen ja vähentää manuaalisen kappaleenkäsittelyn tarvetta. Ratkaisu soveltuu erityisesti tuotantoon, jossa tarvitaan korkeaa toistettavuutta, tasaista laatua ja tehokasta sarjatuotantoa.
Kaksi särmäyspuristinvaihtoehtoa mahdollistavat ratkaisun sovittamisen tuotantotarpeeseen. FX BEND 1023 soveltuu pienempien kappaleiden käsittelyyn 230 kN:n taivutusvoimalla, kun taas FX BEND 1547 tarjoaa 470 kN:n taivutusvoiman ja 1530 mm:n taivutuspituuden suurempia ja vaativampia kappaleita varten.
Tekniset pääominaisuudet
- Prosessi: automatisoitu sähköinen särmäys
- Särmäyspuristinvaihtoehdot: FX BEND 1023 ja FX BEND 1547
- Maksimi taivutusvoima, 1023: 230 kN
- Maksimi taivutusvoima, 1547: 470 kN
- Taivutuspituus, 1023: 1020 mm
- Taivutuspituus, 1547: 1530 mm
- Y-akselin liike, 1023: 196 mm
- Y-akselin liike, 1547: 250 mm
- Y-akselin nopeus: 200 mm/s
- Maksimi automaattinen taivutusnopeus: 36 mm/s
- Maksimi manuaalinen taivutusnopeus: 10 mm/s
- Robotin akselit: 6
- Robotin maksimi työskentelysäde: 1420 mm
- Robotin maksimi kantavuus tarttuja mukaan lukien: 10 kg
- Robotin toistotarkkuus: ±0,03 mm
- Minimi kappalekoko: 50 × 100 mm
- Maksimi pinoamiskorkeus: 300 mm
- Maksimi materiaalipaksuus: 5 mm
- Minimi materiaalipaksuus: 0,7 mm
- Lataus ja purku: useita tuotantotarpeen mukaan konfiguroitavia ratkaisuja
- Latausalue: mahdollista toteuttaa esiasetetuilla latauspöydillä
- Purkuvaihtoehdot: konfiguraatiosta riippuen esimerkiksi lavat, kuljetin- ja säiliöratkaisut
- Automaatio: robotisoitu kappaleenkäsittely osana särmäysprosessia
- Erityisominaisuus: sähköisen FX BEND -särmäyspuristimen ja 6-akselisen robotin muodostama automatisoitu särmäyssolu
