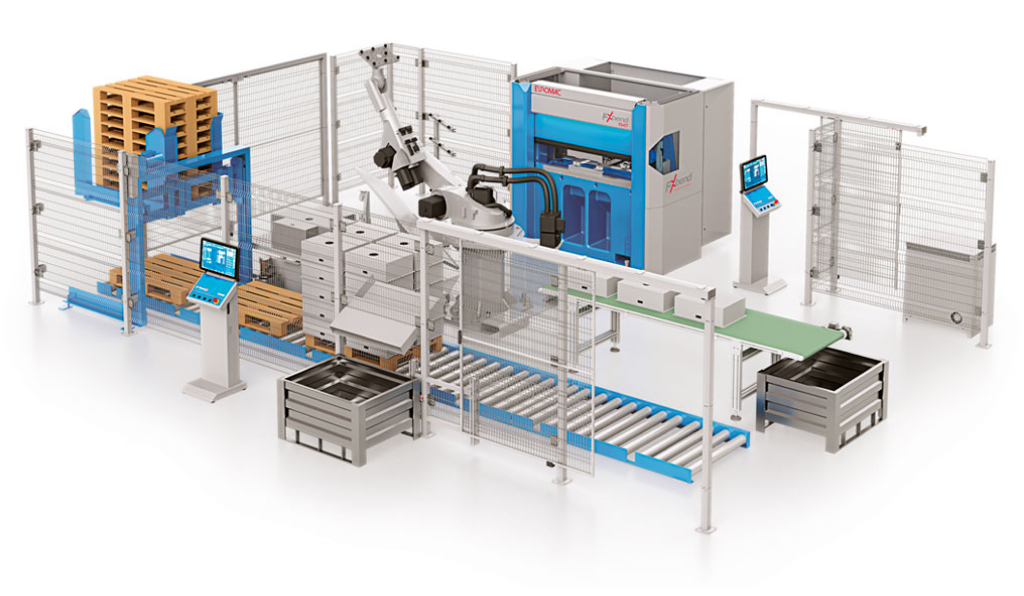

FX BEND CELL 1547-KR 70 Max
Euromac FX BEND CELL 1547-KR 70 MAX on suuren kapasiteetin automatisoitu särmäyssolu jopa 1500 × 800 mm:n ja 30 kg:n kappaleiden robotisoituun taivutukseen.
Tärkeimmät ominaisuudet
-
KUKA KR70 -robotti suurella kapasiteetilla
Järjestelmä hyödyntää suuren kapasiteetin KUKA KR70 -robottia, jonka ulottuvuus on jopa 2233 mm ja kuormituskapasiteetti 60 kg tarttujan kanssa. Tämä mahdollistaa raskaampien kappaleiden tehokkaan käsittelyn automatisoidussa tuotannossa
-
Direct Drive -sähköinen särmäystekniikka
Suoravetoinen sähköjärjestelmä mahdollistaa erittäin korkean taivutustarkkuuden, nopeat liikkeet ja alhaisen energiankulutuksen ilman hydrauliikkaa
-
Täysin automatisoitu kappaleenkäsittely
Automaattinen keskityspöytä, turnover-järjestelmä ja kaksoislevyn tunnistus mahdollistavat täysin automatisoidun kappaleiden käsittelyn ja taivutuksen
-
Soveltuu jopa 1500 × 800 mm kappaleille
FX BEND CELL 1547-KR 70 MAX on suunniteltu erityisesti keskikokoisten levyjen tehokkaaseen ja tarkkaan automatisoituun käsittelyyn.
-
Laajennettu automaattinen purku- ja varastointijärjestelmä
Järjestelmä voidaan integroida automaattisiin kuljettimiin, laatikkopurkuun sekä pystysuuntaiseen EUR-lavavarastoon pitkää miehittämätöntä tuotantoa varten
-
Erittäin korkea tuotantonopeus
4- ja 6-akseliset täysin automaattiset takavasteet sekä hiilikuiturakenteiset liikkuvat osat mahdollistavat jopa 1000 mm/s liikkeet ja erittäin korkean tuotantotehokkuuden
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
|
Ohjelmisto |
EASY CELL, FX CELL SUPERVISOR |
|
Materiaalit |
ALUMIINI, KUPARI, KULTA, TITAANI, RUOSTUMATON TERÄS, RAUTA, PLATINA |
| Konetyyppi | Robottisärmäyssolut |
|---|
Euromac FX BEND CELL 1547-KR 70 MAX – korkean kapasiteetin automatisoitu robottisärmäyssolu
Euromac FX BEND CELL 1547-KR 70 MAX on suuren kapasiteetin automatisoitu sähköinen särmäyssolu, joka on suunniteltu pienten ja keskikokoisten levyosien tehokkaaseen ja tarkkaan robotisoituun taivutukseen. Ratkaisu yhdistää Euromac FX BEND 1547 -särmäyspuristimen, suuren kantavuuden 6-akselisen teollisuusrobotin sekä automatisoidun kappaleenkäsittelyn tehokkaaksi tuotantokokonaisuudeksi.
FX BEND CELL 1547-KR 70 MAX perustuu FX BEND 1547 -särmäyspuristimeen, joka tarjoaa 470 kN:n taivutusvoiman ja 1530 mm:n taivutuspituuden. Sähköinen särmäystekniikka mahdollistaa nopeat ja tarkasti hallitut liikkeet sekä korkean toistettavuuden vaativassa sarjatuotannossa.
Solun 6-akselisen robotin suurin työskentelysäde on 2233 mm ja suurin kantavuus tarttuja mukaan lukien 60 kg. Robotin toistotarkkuus on ±0,06 mm, mikä mahdollistaa kappaleiden tarkan ja yhdenmukaisen käsittelyn automatisoidun särmäysprosessin eri vaiheissa.
FX BEND CELL 1547-KR 70 MAX on suunniteltu kappaleille, joiden suurin koko on 1500 × 800 mm. Pienin käsiteltävä kappalekoko on 50 × 100 mm, suurin kappalepaino 30 kg ja materiaalipaksuusalue 0,7–5 mm. Latauksessa suurin sallittu pinoamiskorkeus on 300 mm.
MAX-versio tarjoaa kaksi erilaista purkukonfiguraatiota, jotka voidaan sovittaa asiakkaan tuotantokapasiteetin ja materiaalivirran tarpeisiin. Kappaleita voidaan purkaa hihnakuljettimelle tai painovoimaiseen purkualueeseen. Hihnakuljettimelle purettavan kappaleen suurin koko on 1000 × 600 × 300 mm ja painovoimaisen purkualueen koko 1200 × 800 mm.
FX BEND CELL 1547-KR 70 MAX soveltuu erityisesti tuotantoon, jossa halutaan automatisoida sekä särmäys että kappaleiden käsittely. Suuren kantavuuden robotti mahdollistaa myös raskaampien kappaleiden käsittelyn ja vähentää manuaalisen työn tarvetta korkean kapasiteetin sarjatuotannossa.
Euromac FX BEND CELL 1547-KR 70 MAX soveltuu erityisesti:
- automatisoituun särmäykseen
- pienten ja keskikokoisten levyosien taivutukseen
- robotisoituun kappaleenkäsittelyyn
- korkean kapasiteetin sarjatuotantoon
- sähköiseen särmäykseen
- tarkkaan ja toistettavaan levyntyöstöön
- jatkuvatoimiseen tuotantoon
- raskaampien kappaleiden automatisoituun käsittelyyn
- manuaalisen kappaleenkäsittelyn vähentämiseen
- sähkökaappikomponenttien valmistukseen
- ruostumattoman teräksen taivutukseen
- alumiinilevyjen käsittelyyn
- automatisoituihin tuotantosoluihin
- korkean automaatioasteen tuotantoon
FX BEND CELL 1547-KR 70 MAX -särmäyssoluja käytetään yleisesti:
- metalliteollisuudessa
- ohutlevyteollisuudessa
- konepajateollisuudessa
- sähkökaappivalmistuksessa
- HVAC-teollisuudessa
- autoteollisuudessa
- alihankintateollisuudessa
- elektroniikkateollisuudessa
- automatisoiduissa tuotantosoluissa
- sarjatuotannossa
- korkean tarkkuuden levyntyöstössä
- pitkälle automatisoidussa tuotannossa
Kenelle Euromac FX BEND CELL 1547-KR 70 MAX sopii?
Euromac FX BEND CELL 1547-KR 70 MAX sopii yrityksille, jotka tarvitsevat suuren kapasiteetin automatisoidun särmäysratkaisun pienten ja keskikokoisten kappaleiden tehokkaaseen sarjatuotantoon. Järjestelmä on erityisen hyvä vaihtoehto silloin, kun käsiteltävien kappaleiden koko tai paino edellyttää tavallista suurempaa robotin kantavuutta.
MAX-versio soveltuu myös tuotantoympäristöihin, joissa halutaan minimoida manuaalinen kappaleenkäsittely ja ylläpitää tehokasta materiaalivirtaa pitkien tuotantojaksojen aikana. Kaksi erilaista purkukonfiguraatiota mahdollistavat solun mukauttamisen erilaisiin tuotantotarpeisiin.
Tekniset pääominaisuudet
- Prosessi: automatisoitu sähköinen särmäys
- Särmäyspuristin: FX BEND 1547
- Maksimi taivutusvoima: 470 kN / 47 tonnia
- Taivutuspituus: 1530 mm
- Y-akselin liike: 250 mm
- Y-akselin nopeus: 200 mm/s
- Maksimi automaattinen taivutusnopeus: 36 mm/s
- Maksimi manuaalinen taivutusnopeus: 10 mm/s
- Työskentelyaukko Wila-kiinnityksellä: 395 mm
- Robotin akselit: 6
- Robotin maksimi ulottuvuus: 2233 mm
- Robotin maksimi kantavuus: 60 kg tarttuja mukaan lukien
- Robotin toistotarkkuus: ±0,06 mm
- Maksimi kappalekoko: 1500 × 800 mm
- Minimi kappalekoko: 50 × 100 mm
- Maksimi pinoamiskorkeus: 300 mm
- Maksimi materiaalipaksuus: 5 mm
- Minimi materiaalipaksuus: 0,7 mm
- Maksimi kappalepaino: 30 kg
- Hihnakuljettimelle purettavan kappaleen maksimikoko: 1000 × 600 × 300 mm
- Hihnakuljettimen puskuripituus: 600 mm purku + 600 mm
- Painovoimaisen purkualueen koko: 1200 × 800 mm
- Purkukonfiguraatiot: kaksi tuotantotarpeen mukaan sovitettavaa vaihtoehtoa
- Liitäntäteho: 6 kVA
- Paino: noin 7000 kg
- Automaatio: robotisoitu kappaleenkäsittely ja automatisoitu särmäys
- Erityisominaisuus: suuren kantavuuden 6-akselinen robottisärmäyssolu jopa 1500 × 800 mm:n ja 30 kg:n kappaleille
