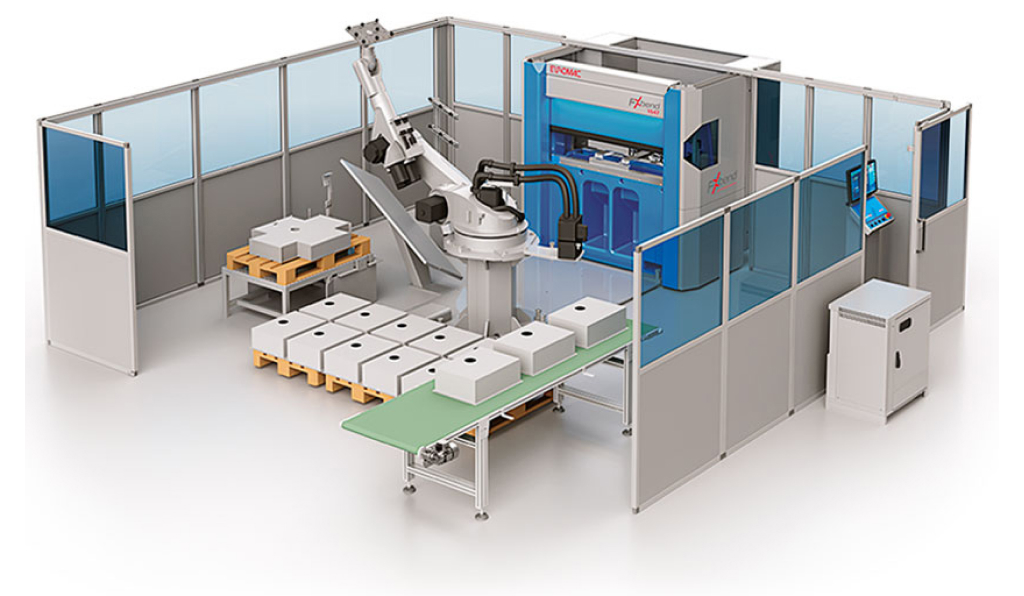

FX BEND CELL 1547-KR 70 Standard
Euromac FX BEND CELL 1547-KR 70 STANDARD on automatisoitu särmäyssolu jopa 1500 × 800 mm:n ja 30 kg:n kappaleiden tehokkaaseen robotisoituun taivutukseen.
Tärkeimmät ominaisuudet
-
KUKA KR70 -robotti suurella kapasiteetilla
Järjestelmä hyödyntää suuren kapasiteetin KUKA KR70 -robottia, joka mahdollistaa raskaampien kappaleiden nopean ja tarkan käsittelyn automatisoidussa tuotannossa
-
Direct Drive -sähköinen särmäystekniikka
Suoravetoinen sähköjärjestelmä mahdollistaa erittäin korkean taivutustarkkuuden, nopeat liikkeet ja alhaisen energiankulutuksen ilman hydrauliikkaa
-
Täysin automatisoitu kappaleenkäsittely
Automaattinen keskityspöytä, turnover-järjestelmä ja kaksoislevyn tunnistus mahdollistavat täysin automatisoidun kappaleiden käsittelyn ja taivutuksen
-
Soveltuu jopa 1500 × 800 mm kappaleille
FX BEND CELL 1547-KR 70 STANDARD on suunniteltu erityisesti keskikokoisten levyjen tehokkaaseen ja tarkkaan automatisoituun käsittelyyn
-
Erittäin korkea tuotantonopeus
4- ja 6-akseliset täysin automaattiset takavasteet sekä hiilikuiturakenteiset liikkuvat osat mahdollistavat jopa 1000 mm/s liikkeet ja erittäin korkean tuotantotehokkuuden
-
Offline-ohjelmointi Fx Cell 3D -ohjelmistolla
Fx Cell 3D mahdollistaa robotin simuloinnin, ohjelmoinnin ja tuotannon optimoinnin ilman koneen seisokkiaikoja.
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
|
Ohjelmisto |
EASY CELL, FX CELL SUPERVISOR |
|
Materiaalit |
ALUMIINI, KUPARI, KULTA, TITAANI, RUOSTUMATON TERÄS, RAUTA, PLATINA |
| Konetyyppi | Robottisärmäyssolut |
|---|
Euromac FX BEND CELL 1547-KR 70 STANDARD – automatisoitu robottisärmäyssolu korkean kapasiteetin tuotantoon
Euromac FX BEND CELL 1547-KR 70 STANDARD on automatisoitu sähköinen särmäyssolu, joka yhdistää Euromacin FX BEND 1547 -särmäyspuristimen ja suuren kapasiteetin 6-akselisen teollisuusrobotin tehokkaaksi tuotantokokonaisuudeksi. Ratkaisu on suunniteltu erityisesti pienten ja keskikokoisten levyosien tarkkaan, nopeaan ja automatisoituun taivutukseen korkean tuotantokapasiteetin ympäristöissä.
FX BEND CELL 1547-KR 70 STANDARD perustuu FX BEND 1547 -särmäyspuristimeen, joka tarjoaa 470 kN:n taivutusvoiman ja 1530 mm:n taivutuspituuden. Sähköinen särmäystekniikka mahdollistaa nopeat ja tarkasti hallitut liikkeet sekä tehokkaan ja toistettavan taivutusprosessin.
Solun 6-akselisen robotin suurin työskentelysäde on 2233 mm ja suurin kantavuus tarttuja mukaan lukien 60 kg. Robotin toistotarkkuus on ±0,06 mm, mikä mahdollistaa kappaleiden tarkan ja yhdenmukaisen käsittelyn automatisoidussa tuotannossa.
FX BEND CELL 1547-KR 70 STANDARD on suunniteltu kappaleille, joiden suurin koko on 1500 × 800 mm. Pienin käsiteltävä kappalekoko on 50 × 100 mm ja suurin kappalepaino 30 kg. Järjestelmä soveltuu 0,7–5 mm:n materiaalipaksuuksille.
Latauksessa suurin pinoamiskorkeus on 300 mm. Purkupuolella järjestelmä voidaan toteuttaa kuljetinratkaisulla tai painovoimaisella purkualueella. Kuljettimelle purettavan kappaleen suurin koko on 1000 × 600 × 300 mm, ja painovoimaisen purkualueen koko on 1200 × 800 mm.
FX BEND CELL 1547-KR 70 STANDARD soveltuu erityisesti tuotantoon, jossa halutaan automatisoida särmäyksen lisäksi kappaleiden käsittely ja vähentää manuaalisen työn tarvetta. Suuren kantavuuden robotti mahdollistaa myös raskaampien kappaleiden käsittelyn verrattuna pienempiin FX BEND CELL 1023–1547 -ratkaisuihin.
Euromac FX BEND CELL 1547-KR 70 STANDARD soveltuu erityisesti:
- automatisoituun särmäykseen
- pienten ja keskikokoisten levyosien taivutukseen
- robotisoituun kappaleenkäsittelyyn
- korkean kapasiteetin sarjatuotantoon
- sähköiseen särmäykseen
- tarkkaan ja toistettavaan levyntyöstöön
- jatkuvatoimiseen tuotantoon
- raskaampien kappaleiden automatisoituun käsittelyyn
- manuaalisten työvaiheiden vähentämiseen
- sähkökaappikomponenttien valmistukseen
- ruostumattoman teräksen taivutukseen
- alumiinilevyjen käsittelyyn
- automatisoituihin tuotantosoluihin
- pitkälle automatisoituun levyntyöstöön
FX BEND CELL 1547-KR 70 STANDARD -särmäyssoluja käytetään yleisesti:
- metalliteollisuudessa
- ohutlevyteollisuudessa
- konepajateollisuudessa
- sähkökaappivalmistuksessa
- HVAC-teollisuudessa
- autoteollisuudessa
- alihankintateollisuudessa
- elektroniikkateollisuudessa
- automatisoiduissa tuotantosoluissa
- sarjatuotannossa
- korkean tarkkuuden levyntyöstössä
- pitkälle automatisoidussa tuotannossa
Kenelle Euromac FX BEND CELL 1547-KR 70 STANDARD sopii?
Euromac FX BEND CELL 1547-KR 70 STANDARD sopii yrityksille, jotka tarvitsevat automatisoidun särmäysratkaisun pienten ja keskikokoisten kappaleiden korkean kapasiteetin tuotantoon. Järjestelmä on erityisen hyvä vaihtoehto silloin, kun kappaleiden paino tai koko edellyttää pienempiä robottisoluja suurempaa käsittelykapasiteettia.
Ratkaisu soveltuu myös tuotantoympäristöihin, joissa halutaan vähentää manuaalista kappaleenkäsittelyä, kasvattaa tuotannon automaatioastetta ja parantaa särmäyksen toistettavuutta jatkuvassa sarjatuotannossa.
Tekniset pääominaisuudet
- Prosessi: automatisoitu sähköinen särmäys
- Särmäyspuristin: FX BEND 1547
- Maksimi taivutusvoima: 470 kN / 47 tonnia
- Taivutuspituus: 1530 mm
- Y-akselin liike: 250 mm
- Y-akselin nopeus: 200 mm/s
- Maksimi automaattinen taivutusnopeus: 36 mm/s
- Maksimi manuaalinen taivutusnopeus: 10 mm/s
- Työskentelyaukko Wila-kiinnityksellä: 395 mm
- Työskentelyaukko Promecam-kiinnityksellä: 470 mm
- Robotin akselit: 6
- Robotin maksimi ulottuvuus: 2233 mm
- Robotin maksimi kantavuus: 60 kg tarttuja mukaan lukien
- Robotin toistotarkkuus: ±0,06 mm
- Maksimi kappalekoko latauksessa: 1500 × 800 mm
- Minimi kappalekoko: 50 × 100 mm
- Maksimi pinoamiskorkeus: 300 mm
- Maksimi materiaalipaksuus: 5 mm
- Minimi materiaalipaksuus: 0,7 mm
- Maksimi kappalepaino: 30 kg
- Kuljettimelle purettavan kappaleen maksimikoko: 1000 × 600 × 300 mm
- Kuljetinpuskurin pituus: 600 mm purku + 600 mm
- Painovoimaisen purkualueen koko: 1200 × 800 mm
- Liitäntäteho: 6 kVA
- Paino: noin 6200 kg
- Erityisominaisuus: suuren kantavuuden 6-akselinen robottisärmäyssolu jopa 1500 × 800 mm:n ja 30 kg:n kappaleille
