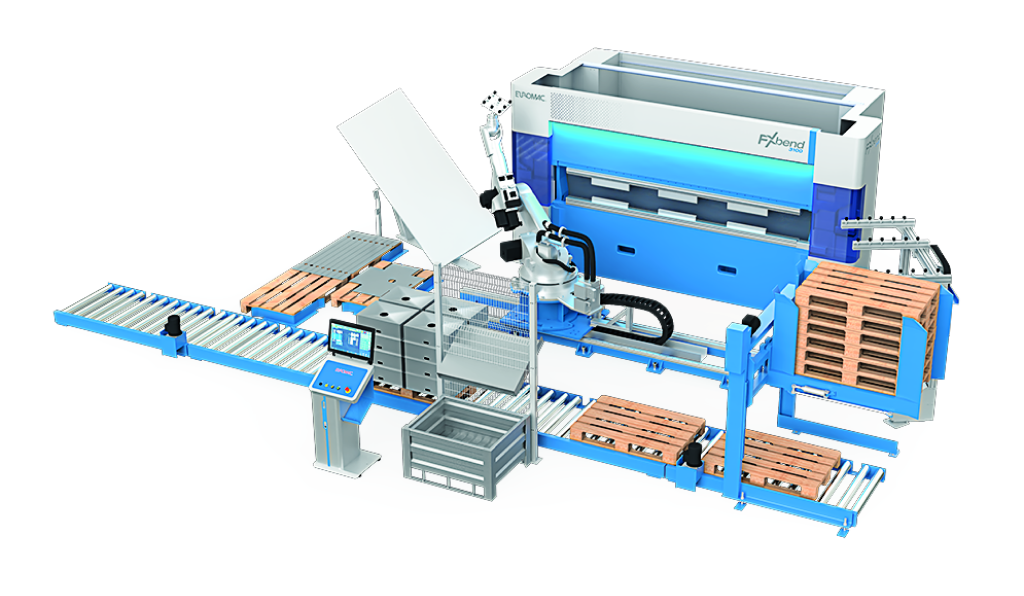

FX BEND CELL 3100 Max
Euromac FX BEND CELL 3100 MAX on automatisoitu sähköinen särmäyssolu suurten, jopa 3000 × 1500 mm levyjen tehokkaaseen robotisoituun taivutukseen.
Tärkeimmät ominaisuudet
-
Suuren kapasiteetin 7-akselinen robottijärjestelmä
FX BEND CELL 3100 MAX hyödyntää 7-akselista robottia, jonka kuormituskapasiteetti voi olla jopa 120 kg. Tämä mahdollistaa suurten ja raskaiden levyjen tehokkaan automatisoidun käsittelyn.
-
Direct Drive -sähköinen särmäystekniikka
Suoravetoinen sähköjärjestelmä mahdollistaa erittäin korkean taivutustarkkuuden, nopeat liikkeet ja alhaisen energiankulutuksen ilman hydrauliikkaa.
-
Soveltuu jopa 3000 × 1500 mm levyille
Järjestelmä on suunniteltu erityisesti suuriformaattisten kappaleiden automatisoituun käsittelyyn ja taivutukseen korkean kapasiteetin tuotannossa.
-
Täysin automatisoitu kappaleenkäsittely
Automaattinen keskityspöytä, turnover-järjestelmä ja kaksoislevyn tunnistus mahdollistavat täysin automatisoidun kappaleiden käsittelyn ilman jatkuvaa käyttäjän valvontaa.
-
Laajennettu automaattinen varastointi ja purku
FX BEND CELL 3100 MAX voidaan integroida jopa 10 EUR-lavan automaattivarastoon, kuljettimiin, laatikkopurkaukseen ja automaattiseen pinoamiseen pitkää miehittämätöntä tuotantoa varten.
-
EasyCell- ja Fx Cell 3D -offline-ohjelmointi
Ohjelmistot mahdollistavat robotin simuloinnin, ohjelmoinnin ja tuotannon optimoinnin ilman koneen seisokkiaikoja. Tämä vähentää asetusaikoja ja kasvattaa tuotannon tehokkuutta.
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
|
Ohjelmisto |
EASY CELL, FX CELL SUPERVISOR |
|
Materiaalit |
ALUMIINI, KUPARI, KULTA, TITAANI, RUOSTUMATON TERÄS, RAUTA, PLATINA |
| Konetyyppi | Robottisärmäyssolut |
|---|
Euromac FX BEND CELL 3100 MAX – automatisoitu särmäyssolu suurikokoisten levyjen käsittelyyn
Euromac FX BEND CELL 3100 MAX on suuren kapasiteetin automatisoitu sähköinen särmäyssolu, joka on suunniteltu keskikokoisten ja suurten levyosien tehokkaaseen robotisoituun taivutukseen. Ratkaisu yhdistää Euromac FX BEND 3100 -särmäyspuristimen, kiskoilla liikkuvan 7-akselisen teollisuusrobotin sekä automatisoidun materiaalinkäsittelyn yhdeksi tehokkaaksi tuotantokokonaisuudeksi.
FX BEND CELL 3100 MAX perustuu FX BEND 3100 -särmäyspuristimeen, joka tarjoaa 1000 kN:n taivutusvoiman ja 3060 mm:n taivutuspituuden. Suuri työalue mahdollistaa pitkien ja suurikokoisten kappaleiden käsittelyn, kun taas sähköinen särmäysteknologia tarjoaa nopean ja tarkasti hallitun taivutusprosessin.
Järjestelmän merkittävä ominaisuus on kiskoilla liikkuva 7-akselinen robotti. Liikkuva robottiratkaisu laajentaa työskentelyaluetta ja mahdollistaa suurten kappaleiden automatisoidun käsittelyn särmäysprosessin eri vaiheissa. Euromac tarjoaa järjestelmään eri tuotantotarpeisiin soveltuvia 20, 70 ja 120 kg:n robottikokoluokkia.
FX BEND CELL 3100 -ratkaisulla voidaan käsitellä jopa 3000 × 1500 mm:n levyjä. Tämä tekee järjestelmästä erityisen kiinnostavan tuotantoon, jossa perinteisten kompaktien robotisoitujen särmäyssolujen kappalekapasiteetti ei enää riitä.
MAX-version materiaalinkäsittely on suunniteltu korkean kapasiteetin automatisoituun tuotantoon. Valmiiden kappaleiden purku voidaan toteuttaa automatisoidulla paletoinnilla jopa 10 EUR-lavalle. Suuri purkukapasiteetti mahdollistaa pitkät automatisoidut tuotantojaksot ja vähentää käyttäjän tarvetta puuttua materiaalinkäsittelyyn.
Järjestelmän toimintaa hallitaan Euromacin EasyCell-ohjelmistolla. Ohjelmisto koordinoi tuotannon eri vaiheita ja mahdollistaa muun muassa tuotannon ohjelmoinnin, robotin liikkeiden 3D-simuloinnin sekä materiaalin lastauksen ja purkamisen hallinnan. EasyCelliä voidaan käyttää sekä online- että offline-tilassa, joten uusia töitä voidaan suunnitella tuotannon ollessa käynnissä.
Automatisoinnin, suuren kappalekapasiteetin ja joustavan robotisoidun materiaalinkäsittelyn ansiosta FX BEND CELL 3100 MAX soveltuu erityisesti tuotantoon, jossa halutaan kasvattaa särmäyksen kapasiteettia, vähentää manuaalista kappaleenkäsittelyä ja mahdollistaa pitkälle automatisoitu tuotantovirta.
Euromac FX BEND CELL 3100 MAX soveltuu erityisesti:
- automatisoituun särmäykseen
- suurikokoisten levyosien taivutukseen
- keskikokoisten ja suurten kappaleiden käsittelyyn
- robotisoituun levyntyöstöön
- pitkien levyosien särmäykseen
- suurten ja raskaiden kappaleiden käsittelyyn
- korkean kapasiteetin sarjatuotantoon
- sähköiseen särmäykseen
- jatkuvatoimiseen tuotantoon
- pitkälle automatisoituun tuotantoon
- automatisoituihin tuotantosoluihin
- ruostumattoman teräksen taivutukseen
- alumiinilevyjen käsittelyyn
- integroituihin materiaalinkäsittelyjärjestelmiin
FX BEND CELL 3100 MAX -särmäyssoluja käytetään yleisesti:
- metalliteollisuudessa
- ohutlevyteollisuudessa
- konepajateollisuudessa
- sähkökaappivalmistuksessa
- HVAC-teollisuudessa
- autoteollisuudessa
- alihankintateollisuudessa
- suurikokoisten levyosien valmistuksessa
- automatisoiduissa tuotantosoluissa
- sarjatuotannossa
- korkean kapasiteetin levyntyöstössä
- pitkälle automatisoidussa tuotannossa
Kenelle Euromac FX BEND CELL 3100 MAX sopii?
Euromac FX BEND CELL 3100 MAX sopii yrityksille, jotka tarvitsevat suuren kapasiteetin robotisoidun särmäysratkaisun keskikokoisten ja suurten levyosien valmistukseen. Se on erityisen kiinnostava tuotantoympäristöihin, joissa kappaleiden koko tai paino tekee manuaalisesta käsittelystä hidasta ja sitoo paljon työvoimaa.
Järjestelmä soveltuu myös yrityksille, jotka haluavat kasvattaa tuotannon automaatioastetta ja mahdollistaa pitkät automatisoidut tuotantojaksot. Kiskoilla liikkuva robotti, jopa 3000 × 1500 mm:n levyjen käsittely ja laaja paletointikapasiteetti tekevät MAX-versiosta tehokkaan ratkaisun korkean kapasiteetin särmäystuotantoon.
Tekniset pääominaisuudet
- Prosessi: automatisoitu sähköinen särmäys
- Särmäyspuristin: Euromac FX BEND 3100
- Maksimi taivutusvoima: 1000 kN / 100 tonnia
- Taivutuspituus: 3060 mm
- Y-akselin liike: 250 mm
- Y-akselin nopeus: 220 mm/s
- Maksimi automaattinen taivutusnopeus: 36 mm/s
- Maksimi manuaalinen taivutusnopeus: 10 mm/s
- Robotin rakenne: kiskoilla liikkuva teollisuusrobotti
- Robotin akselit: 7
- Robottivaihtoehdot: 20, 70 ja 120 kg:n kokoluokat
- Robotin ulottuvuus: robottikokoonpanosta riippuva
- Maksimi levykoko: jopa 3000 × 1500 mm
- Minimi kappalekoko: 50 × 100 mm
- Maksimi pinoamiskorkeus: 300 mm
- Materiaalinkäsittely: automatisoitu lastaus, kappaleenkäsittely ja purku
- Paletointi: MAX-konfiguraatiossa jopa 10 EUR-lavaa
- Robotin ohjelmointi: EasyCell
- Ohjelmistotoiminnot: tuotannon ohjelmointi, 3D-liikesimulointi sekä lastauksen ja purkamisen hallinta
- Offline-ohjelmointi: kyllä
- Automaatio: soveltuu pitkälle automatisoituun ja miehittämättömään tuotantoon
- Erityisominaisuus: kiskoilla liikkuva 7-akselinen robottijärjestelmä suurikokoisten levyosien automatisoituun särmäykseen
