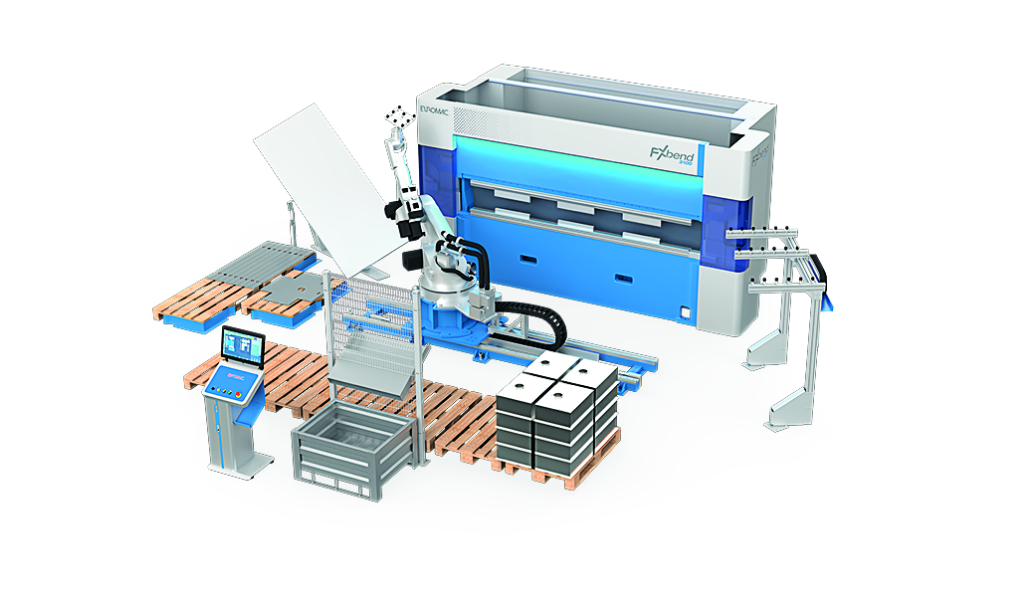

FX BEND CELL 3100 Standard
Euromac FX BEND CELL 3100 STANDARD on 1000 kN:n automatisoitu särmäyssolu jopa 3000 × 1000 mm:n kappaleiden tehokkaaseen robotisoituun taivutukseen.
Tärkeimmät ominaisuudet
-
Suurikokoinen 7-akselinen robottijärjestelmä
FX BEND CELL 3100 STANDARD hyödyntää 7-akselista robottia, jonka ulottuvuus on jopa 2233 mm ja kuormituskapasiteetti jopa 70 kg tarttujan kanssa. Tämä mahdollistaa suurikokoisten levyjen tehokkaan automatisoidun käsittelyn
-
Direct Drive -sähköinen särmäystekniikka
Suoravetoinen sähköjärjestelmä mahdollistaa erittäin korkean taivutustarkkuuden, nopeat liikkeet ja alhaisen energiankulutuksen ilman hydrauliikkaa.
-
Soveltuu jopa 3000 mm levyille
Järjestelmä on suunniteltu erityisesti suuriformaattisten kappaleiden automatisoituun käsittelyyn ja taivutukseen.
-
Täysin automatisoitu kappaleenkäsittely
Automaattinen keskityspöytä, turnover-järjestelmä ja kaksoislevyn tunnistus mahdollistavat täysin automatisoidun kappaleiden käsittelyn ilman jatkuvaa käyttäjän valvontaa.
-
Modulaariset purku- ja pinoamisratkaisut
FX BEND CELL 3100 STANDARD voidaan varustaa EUR-lavapinoamisella, laatikkopurkauksella sekä automaattisilla kuljetinjärjestelmillä tuotannon tarpeiden mukaan.
-
Offline-ohjelmointi ja tuotannon simulointi
EasyCell- ja Fx Cell 3D -ohjelmistot mahdollistavat robotin ohjelmoinnin, simuloinnin ja tuotannon optimoinnin ilman koneen seisokkiaikoja.
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
|
Ohjelmisto |
EASY CELL, FX CELL SUPERVISOR |
|
Materiaalit |
ALUMIINI, KUPARI, KULTA, TITAANI, RUOSTUMATON TERÄS, RAUTA, PLATINA |
| Konetyyppi | Robottisärmäyssolut |
|---|
Euromac FX BEND CELL 3100 STANDARD – automatisoitu suurkokoluokan särmäyssolu vaativaan levyntyöstöön
Euromac FX BEND CELL 3100 STANDARD on suuren kapasiteetin automatisoitu sähköinen särmäyssolu, joka on suunniteltu keskikokoisten ja suurten levyosien tarkkaan ja tehokkaaseen robotisoituun taivutukseen. Ratkaisu yhdistää Euromac FX BEND 3100 -särmäyspuristimen ja suuren kapasiteetin 7-akselisen teollisuusrobotin tehokkaaksi tuotantokokonaisuudeksi.
FX BEND CELL 3100 STANDARD perustuu FX BEND 3100 -särmäyspuristimeen, joka tarjoaa 1000 kN:n eli 100 tonnin taivutusvoiman ja 3060 mm:n taivutuspituuden. Suuri työalue mahdollistaa pitkien ja suurikokoisten levyosien käsittelyn vaativassa teollisessa tuotannossa.
Särmäyspuristimen Y-akselin liike on 250 mm ja liikenopeus jopa 220 mm/s. Suurin automaattinen taivutusnopeus on 36 mm/s ja manuaalisessa käytössä 10 mm/s. Työskentelyaukko on 520 mm, mikä tarjoaa runsaasti tilaa suurikokoisten kappaleiden käsittelyyn.
Automatisoidusta kappaleenkäsittelystä vastaa 7-akselinen teollisuusrobotti. Robotin suurin ulottuvuus on 2233 mm ja suurin kantavuus tarttuja mukaan lukien 70 kg. Robotin toistotarkkuus on ±0,06 mm, mikä mahdollistaa tarkat ja yhdenmukaiset liikkeet myös jatkuvassa sarjatuotannossa.
FX BEND CELL 3100 STANDARD pystyy käsittelemään yhdellä pinolla jopa 3000 × 1000 mm:n kappaleita. Pienin käsiteltävä kappalekoko on 50 × 100 mm ja suurin pinoamiskorkeus 300 mm. Näiden ominaisuuksien ansiosta solu soveltuu erityisesti pitkien ja suurikokoisten levyosien automatisoituun valmistukseen.
Purkupuolella järjestelmässä on 1200 × 800 mm:n painovoimainen purkualue. STANDARD-versio voidaan sovittaa tuotantotarpeisiin kahdella erilaisella purkukonfiguraatiolla, mikä lisää järjestelmän joustavuutta erilaisissa tuotantoympäristöissä.
FX BEND CELL 3100 STANDARD soveltuu erityisesti tuotantoon, jossa suurten kappaleiden manuaalinen käsittely olisi hidasta, raskasta tai tuotantokapasiteettia rajoittavaa. Robotisoitu särmäys vähentää manuaalista kappaleenkäsittelyä ja auttaa parantamaan tuotannon jatkuvuutta sekä toistettavuutta.
Euromac FX BEND CELL 3100 STANDARD soveltuu erityisesti:
- automatisoituun särmäykseen
- keskikokoisten ja suurten levyosien taivutukseen
- pitkien levyosien käsittelyyn
- robotisoituun kappaleenkäsittelyyn
- korkean kapasiteetin sarjatuotantoon
- sähköiseen särmäykseen
- tarkkaan ja toistettavaan levyntyöstöön
- jatkuvatoimiseen tuotantoon
- raskaampien kappaleiden automatisoituun käsittelyyn
- manuaalisen kappaleenkäsittelyn vähentämiseen
- ruostumattoman teräksen taivutukseen
- alumiinilevyjen käsittelyyn
- sähkökaappikomponenttien valmistukseen
- automatisoituihin tuotantosoluihin
FX BEND CELL 3100 STANDARD -särmäyssoluja käytetään yleisesti:
- metalliteollisuudessa
- ohutlevyteollisuudessa
- konepajateollisuudessa
- sähkökaappivalmistuksessa
- HVAC-teollisuudessa
- autoteollisuudessa
- alihankintateollisuudessa
- suurikokoisten levyosien valmistuksessa
- automatisoiduissa tuotantosoluissa
- sarjatuotannossa
- korkean kapasiteetin levyntyöstössä
- pitkälle automatisoidussa tuotannossa
Kenelle Euromac FX BEND CELL 3100 STANDARD sopii?
Euromac FX BEND CELL 3100 STANDARD sopii yrityksille, jotka tarvitsevat suuren kapasiteetin automatisoidun särmäysratkaisun pitkien ja suurikokoisten levyosien tuotantoon. Se on erityisen hyvä vaihtoehto silloin, kun kappaleiden koko tai paino tekee manuaalisesta käsittelystä hidasta ja sitoo paljon työvoimaa.
Järjestelmä soveltuu myös tuotantoympäristöihin, joissa halutaan kasvattaa särmäyksen automaatioastetta, parantaa tuotannon toistettavuutta ja mahdollistaa pitkät automatisoidut tuotantojaksot suuren kapasiteetin sarjatuotannossa.
Tekniset pääominaisuudet
- Prosessi: automatisoitu sähköinen särmäys
- Särmäyspuristin: FX BEND 3100
- Maksimi taivutusvoima: 1000 kN / 100 tonnia
- Taivutuspituus: 3060 mm
- Työskentelyaukko: 520 mm
- Y-akselin liike: 250 mm
- Y-akselin nopeus: 220 mm/s
- Maksimi automaattinen taivutusnopeus: 36 mm/s
- Maksimi manuaalinen taivutusnopeus: 10 mm/s
- Robotin akselit: 7
- Robotin maksimi ulottuvuus: 2233 mm
- Robotin maksimi kantavuus: 70 kg tarttuja mukaan lukien
- Robotin toistotarkkuus: ±0,06 mm
- Maksimi kappalekoko yhdelle pinolle: 3000 × 1000 mm
- Minimi kappalekoko: 50 × 100 mm
- Maksimi pinoamiskorkeus: 300 mm
- Painovoimaisen purkualueen koko: 1200 × 800 mm
- Sähköliitäntä: 63 A
- Paino: noin 9500 kg
- Automaatio: robotisoitu kappaleenkäsittely ja automatisoitu särmäys
- Erityisominaisuus: suuren kapasiteetin 7-akselinen robottisärmäyssolu jopa 3000 × 1000 mm:n kappaleiden automatisoituun käsittelyyn
