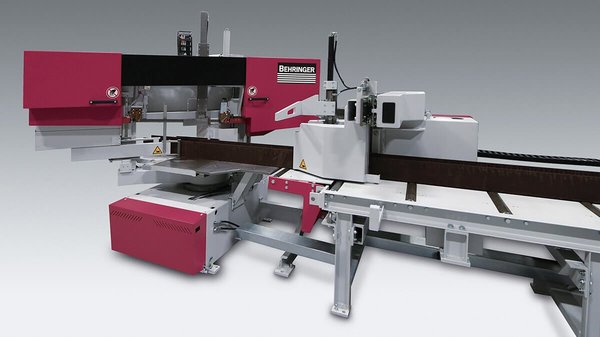

HBE320-523GA

HBE320-523GA vannesaha

Behringer HBE320-523GA on täysin automaattinen kulmavannesaha profiilien, putkien ja täysmateriaalien tehokkaaseen sarjasahaukseen. NC-ohjattu automaattinen kulmansäätö, tarkka syöttötarttuja ja servo-ohjattu sahaussyöttö mahdollistavat tehokkaan ja pitkälle automatisoidun sahausprosessin. Kone on suunniteltu erityisesti metallirakentamisen, profiiliteräskaupan ja koneenrakennuksen tarpeisiin.

Automaattista kulmasahausta sarjatuotantoon: HBE320-523GA yhdistää NC-ohjatun automaattisen kulmansäädön, 3000 mm materiaalinsyötön ja servo-ohjatun sahaussyötön. Se on suunniteltu tuotantoon, jossa vaihtelevia suora- ja kulmakatkaisuja halutaan tehdä tehokkaasti ja mahdollisimman vähäisellä käyttäjän työpanoksella.

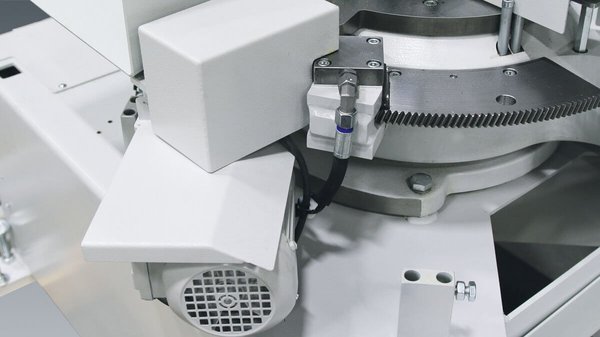

Täysin automaattinen kulmasahaus

HBE320-523GA:n automaattinen kulmansäätö mahdollistaa erilaisten sahauskulmien nopean ja tarkan asettamisen NC-ohjauksella. Yhdessä automaattisen materiaalinsyötön kanssa tämä mahdollistaa erilaisten suorien ja kulmasahausten tehokkaan toteuttamisen sarjatuotannossa.

Sahauskapasiteetit:

• 90°: Ø 320 mm / 520 × 320 mm
• 75° vasemmalle: Ø 320 mm / 520 × 320 mm
• 60° vasemmalle: Ø 320 mm / 470 × 320 mm
• 45° vasemmalle: Ø 320 mm / 390 × 320 mm
• 30° vasemmalle: Ø 200 mm / 200 × 320 mm
• 75° oikealle: Ø 320 mm / 490 × 320 mm
• 60° oikealle: Ø 320 mm / 420 × 320 mm
• 45° oikealle: Ø 320 mm / 330 × 320 mm

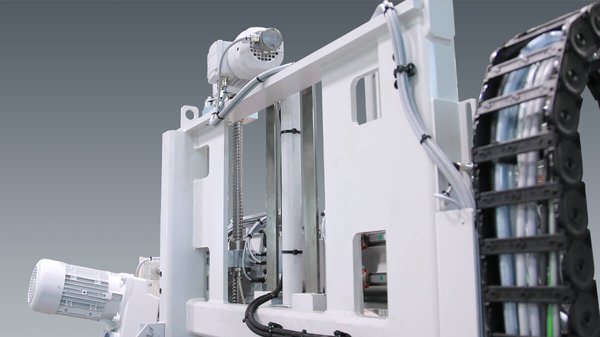

Servo-ohjattu sahaussyöttö ja sahauspaineen hallinta

Sahaussyöttö tapahtuu kuularuuvin ja servomoottorin avulla. Ratkaisu lyhentää ei-tuottavia aikoja ja mahdollistaa erittäin tarkan sahaussyötön.

Behringerin sahauspaineen hallinta mukauttaa sahaussyöttöä automaattisesti materiaalin muuttuvan poikkileikkauksen mukaan. Tästä on erityistä hyötyä profiileja ja putkia sahattaessa. Behringerin mukaan HBE320-523GA voi tämän tekniikan ansiosta olla profiiliteräksiä sahattaessa jopa kaksi kertaa nopeampi kuin saman hintaluokan perinteiset sahat.

3° terän kallistus profiilien tehokkaaseen sahaukseen

Vannesahanterän 3° kallistus parantaa sahaustehoa erityisesti onttojen profiilien ja palkkien katkaisussa. Samalla rakenne auttaa vähentämään jäysteen muodostumista.

Tämä tekee HBE320-523GA:sta erityisen hyvin profiilien, putkien ja teräsrakenteiden automatisoituun sarjasahaukseen soveltuvan koneen.

Tarkka ja vakaa sahausprosessi

Portaalirakenteinen lineaariohjaus yhdistettynä vakaaseen ja vähän värähtelevään saharunkoon tukee tarkkaa sahaustulosta ja pitkää käyttöikää.

Behringerin itse valmistamat valurautaiset teränohjausosat vaimentavat värähtelyä aivan sahauskohdan läheisyydessä. Automaattinen teränohjausvarsi puolestaan mukautuu materiaalikoon muutoksiin ilman erillisiä manuaalisia säätöjä.

3000 mm automaattinen materiaalinsyöttö

HBE320-523GA:n materiaalinsyötön kerta-isku on peräti 3000 mm. Materiaalinsyöttö tapahtuu servomoottorilla hammastangon välityksellä, mikä mahdollistaa tarkan materiaalin asemoinnin automaattisessa tuotannossa.

Pitkä syöttöisku vähentää materiaalin uudelleenasemoinnin tarvetta ja tukee tehokasta sarjatuotantoa.

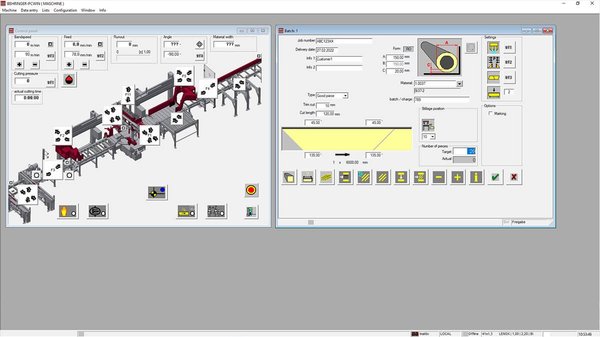

Tehokas PC-ohjaus

HBE320-523GA:ssa on tehokas PC-ohjaus, joka tukee koneen täysin automaattista toimintaa. Kone on jo valmiiksi suunniteltu myös materiaalinkäsittelylaitteistojen liittämistä varten, joten se voidaan rakentaa osaksi laajempaa automatisoitua sahausjärjestelmää.

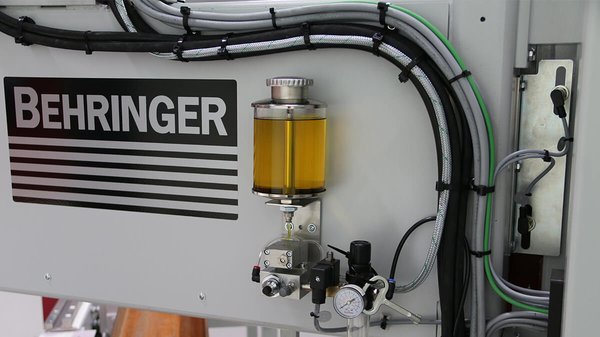

Micro Spray -järjestelmä tehokkaaseen voiteluun

Vakiona oleva Micro Spray -minimivoitelujärjestelmä kostuttaa vannesahanterää jatkuvasti leikkuuöljyllä kahden suuttimen kautta. Järjestelmä soveltuu profiilien, putkien ja täysmateriaalien sahaamiseen.

Sen etuja ovat:

• Vannesahanterän pitkä käyttöikä
• Hallittu terän voitelu
• Siistimpi työympäristö
• Tehokas voitelu erilaisissa sahaustöissä

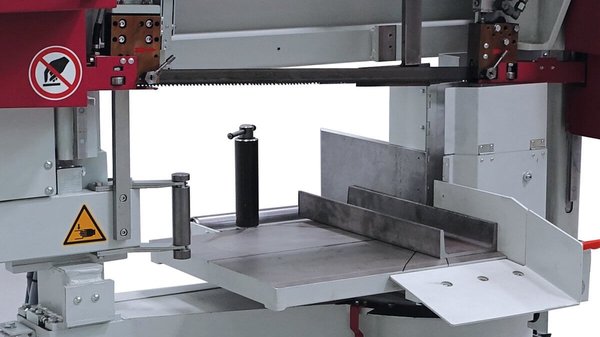

Turvallinen materiaalivirta myös lyhyillä kappaleilla

Suljettu materiaalipöytä ja materiaalinkäsittelyjärjestelmiin suunniteltu liitäntä parantavat prosessivarmuutta täysin automaattisessa käytössä. Rakenteella pyritään estämään erityisesti lyhyiden lähtö- ja katkaisukappaleiden juuttuminen materiaalivirtaan.

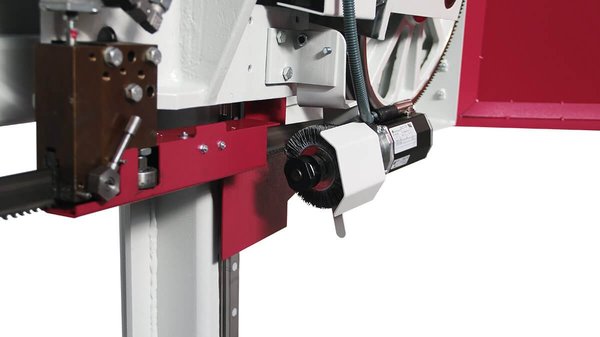

Sähkökäyttöinen lastuharja huolehtii puolestaan vannesahanterän puhdistamisesta. Pikavaihtojärjestelmä mahdollistaa harjan vaihtamisen ilman työkaluja.

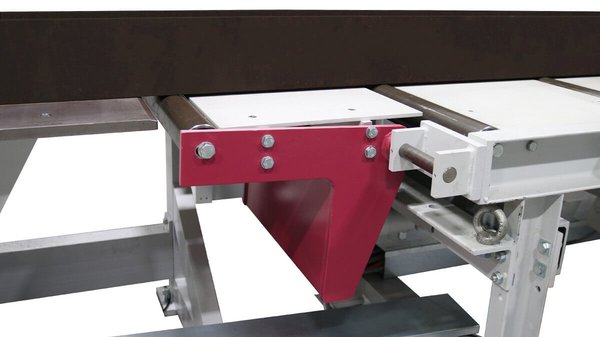

Valmis automatisoituun materiaalinkäsittelyyn

HBE320-523GA voidaan yhdistää Behringerin materiaalinkäsittelyratkaisuihin. Näin koneesta voidaan rakentaa tehokas kokonaisuus, jossa materiaalin syöttö, sahaaminen ja jatkokäsittely muodostavat pitkälle automatisoidun prosessin.

Kenelle HBE320-523GA vannesaha sopii?

HBE320-523GA on erinomainen valinta:

• Konepajoihin
• Metalli- ja teräsrakentamiseen
• Koneenrakennukseen
• Profiiliteräskauppaan
• Profiilien ja putkien sarjasahaukseen
• Automaattista kulmasahausta vaativaan tuotantoon
• Tuotantoon, jossa halutaan vähentää käyttäjän jatkuvaa työpanosta

Miksi valita HBE320-523GA vannesaha?

• Täysin automaattinen suora- ja kulmasahaus
• NC-ohjattu automaattinen kulmansäätö
• Servo-ohjattu sahaussyöttö
• Pitkä 3000 mm materiaalinsyötön kerta-isku
• Automaattisesti mukautuva sahauspaineen hallinta
• Valmis integroitavaksi automatisoituun materiaalinkäsittelyyn

Tekniset pääominaisuudet

• Sahauskapasiteetti 90°, pyöreä: Ø 320 mm
• Sahauskapasiteetti 90°, suorakaide: 520 × 320 mm
• Pienin sahattava pyöreä kappale: Ø 20 mm
• Pienin sahattava suorakaide: 20 × 20 mm
• Materiaalinsyötön kerta-isku: 3000 mm
• Teränopeus: 15–110 m/min
• Terän koko: 5300 × 34 × 1,1 mm
• Moottoriteho: 2,6 kW
• Kokonaisteho: 8 kW
• Sahaussyöttö: servo-ohjattu kuularuuvilla
• Materiaalinsyöttö: servomoottori hammastangon välityksellä
• Materiaalin kiinnitys: hydraulinen
• Jäännöspala automaattiajossa: 150 mm
• Terän puhdistus: sähkökäyttöinen lastuharja
• Materiaalin tukikorkeus: 800 mm
• Pituus: 5500 mm (kääntöalue mukaan lukien 6000 mm)
• Leveys: 2900 mm
• Korkeus: 2150 mm
• Paino: 2560 kg
