HBE420-723GA

HBE420-723GA vannesaha

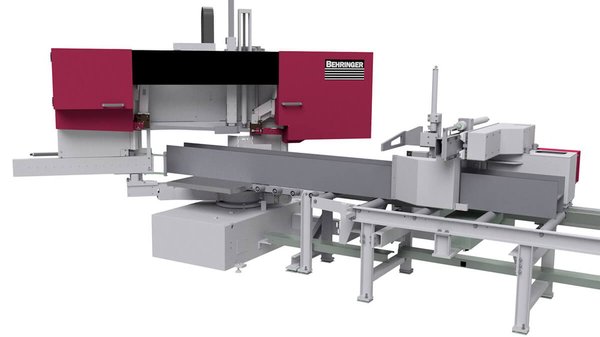

Behringer HBE420-723GA on täysin automaattinen kulmavannesaha profiilien, putkien ja täysmateriaalien tehokkaaseen sarjasahaukseen. Suuri sahauskapasiteetti, automaattinen NC-ohjattu kulmansäätö, 3000 mm materiaalinsyöttö ja servo-ohjattu sahaussyöttö tekevät koneesta tehokkaan ratkaisun erityisesti metalli- ja teräsrakentamiseen, profiiliteräskauppaan sekä koneenrakennukseen.

Automaattista kulmasahausta suuremmalla kapasiteetilla: HBE420-723GA yhdistää jopa 620 × 400 mm sahausalueen, NC-ohjatun automaattisen kulmansäädön, 3000 mm materiaalinsyötön ja servo-ohjatun sahaussyötön. Se on tehokas ratkaisu profiilien, putkien ja teräsrakenteiden automatisoituun sarjasahaukseen

Täysin automaattinen kulmasahaus

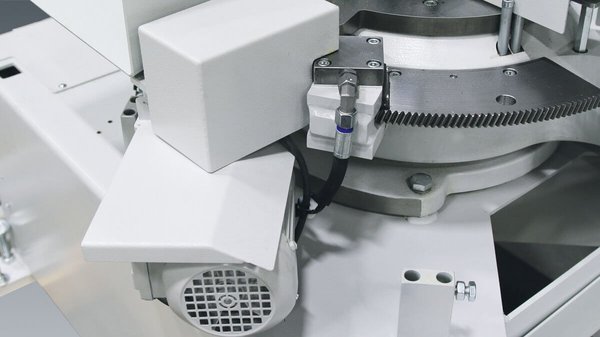

HBE420-723GA:n automaattinen kulmansäätö mahdollistaa sahauskulmien nopean ja tarkan asettamisen NC-ohjauksella. Tarkka syöttötarrain ja automaattinen materiaalinsyöttö mahdollistavat erilaisten suorien ja kulmakatkaisujen tehokkaan toteuttamisen automaattisessa tuotannossa.

Sahauskapasiteetit:

• 90°: Ø 420 mm / 620 × 400 mm
• 75° vasemmalle: Ø 400 mm / 620 × 400 mm
• 60° vasemmalle: Ø 400 mm / 620 × 400 mm
• 45° vasemmalle: Ø 400 mm / 540 × 400 mm
• 30° vasemmalle: Ø 300 mm / 300 × 350 mm
• 75° oikealle: Ø 400 mm / 620 × 400 mm
• 60° oikealle: Ø 400 mm / 600 × 400 mm
• 45° oikealle: Ø 400 mm / 470 × 400 mm

Servo-ohjattu sahaussyöttö ja sahauspaineen hallinta

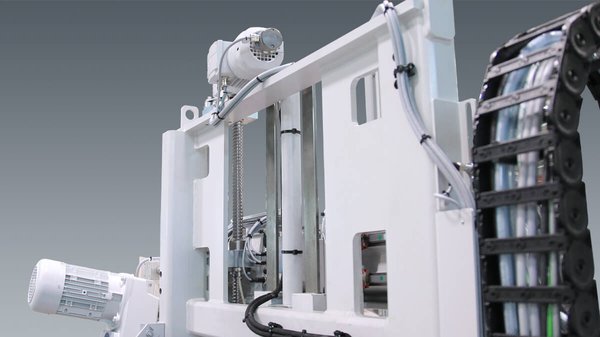

Sahaussyöttö toteutetaan kuularuuvin ja servomoottorin avulla. Servo-ohjattu ratkaisu lyhentää ei-tuottavia aikoja ja mahdollistaa tarkan sahaussyötön.

Behringerin sahauspaineen hallinta mukauttaa sahaussyöttöä automaattisesti materiaalin muuttuvan poikkileikkauksen mukaan. Järjestelmä reagoi nopeasti, sillä säätö tapahtuu suoraan vannesahanterän selkäpuolelta. Ominaisuudesta on erityistä hyötyä putkien ja profiilien sahaamisessa.

3° terän kallistus profiilien tehokkaaseen sahaukseen

Vannesahanterän 3° kallistus parantaa sahaustehoa erityisesti onttoja profiileja ja palkkeja sahattaessa. Samalla ratkaisu auttaa vähentämään jäysteen muodostumista.

Tämä tekee HBE420-723GA:sta erityisen hyvin profiilien ja teräsrakenteiden automatisoituun sarjatuotantoon soveltuvan vannesahan.

Tarkka ja vakaa sahausprosessi

Portaalirakenteinen lineaariohjaus ja vakaa, vähän värähtelevä saharunko tukevat tarkkaa sahaustulosta ja pitkää käyttöikää.

Behringerin itse valmistamat valurautaiset teränohjausosat vaimentavat värähtelyä aivan sahauskohdan läheisyydessä. Automaattinen teränohjausvarsi puolestaan mukautuu materiaalikoon muutoksiin ilman erillisiä manuaalisia säätöjä.

3000 mm automaattinen materiaalinsyöttö

HBE420-723GA:n materiaalinsyötön kerta-isku on 3000 mm. Materiaalinsyöttö tapahtuu servomoottorilla hammastangon välityksellä, mikä mahdollistaa tarkan ja nopean materiaalin asemoinnin automaattisessa tuotannossa.

Pitkä syöttöisku vähentää uudelleenasemoinnin tarvetta ja tukee tehokasta sarjasahausta.

Tehokas PC-ohjaus

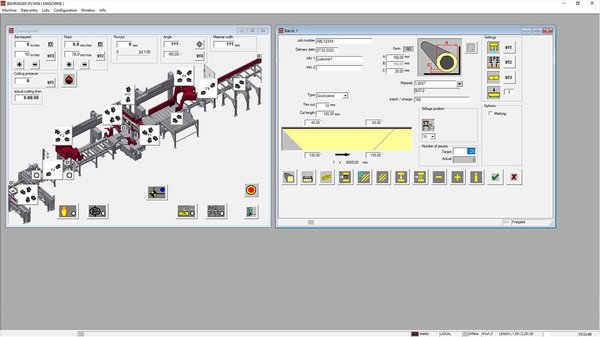

HBE420-723GA:ssa on tehokas PC-ohjaus, joka tukee täysin automaattista sahausprosessia. Kone on jo valmiiksi suunniteltu materiaalinkäsittelylaitteistojen liittämistä varten, joten se voidaan integroida osaksi laajempaa automatisoitua sahausjärjestelmää.

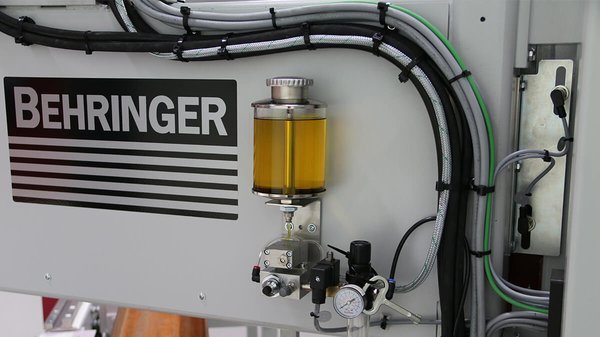

Micro Spray -järjestelmä tehokkaaseen voiteluun

Vakiona oleva Micro Spray -minimivoitelujärjestelmä kostuttaa vannesahanterää jatkuvasti leikkuuöljyllä kahden suuttimen kautta. Behringer suosittelee järjestelmää profiilien, putkien ja täysmateriaalien sahaamiseen.

Järjestelmän etuja ovat:

• Vannesahanterän pitkä käyttöikä
• Hallittu ja jatkuva terän voitelu
• Siistimpi työympäristö
• Soveltuvuus erilaisille materiaalimuodoille

Hydraulinen teränkiristys lisää käyttövarmuutta

Vannesahanterä kiristetään hydraulisesti optimaaliseen kireyteen. Kun kone ei ole käytössä, terän jännitystä kevennetään, mikä auttaa pidentämään sen käyttöikää. Terän katketessa kone pysähtyy automaattisesti.

Turvallinen materiaalivirta myös lyhyillä kappaleilla

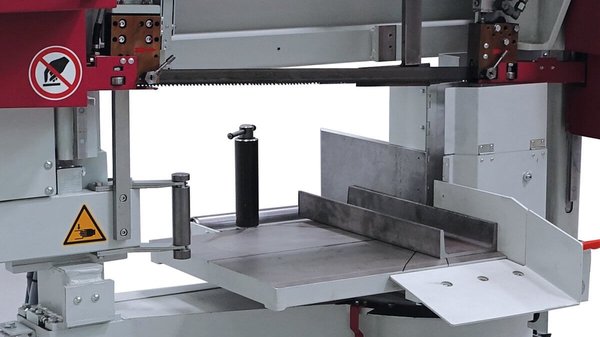

Suljettu materiaalipöytä ja materiaalinkäsittelyjärjestelmiin suunniteltu liitäntä tukevat prosessivarmuutta täysin automaattisessa käytössä. Rakenteella pyritään estämään lyhyiden lähtö- ja katkaisukappaleiden juuttuminen materiaalivirtaan.

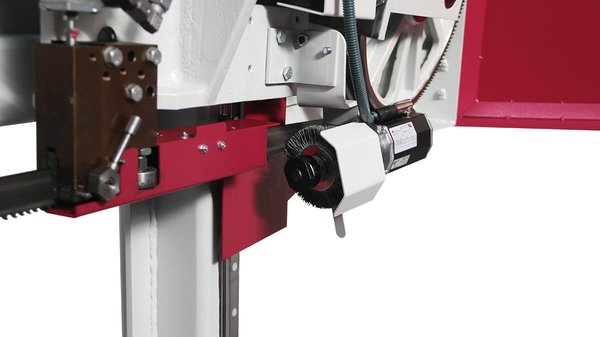

Sähkökäyttöinen lastuharja puhdistaa vannesahanterää sahaamisen aikana. Behringerin pikavaihtojärjestelmä mahdollistaa harjan vaihtamisen ilman työkaluja.

Valmis automatisoituun materiaalinkäsittelyyn

HBE420-723GA voidaan yhdistää Behringerin materiaalinkäsittelyratkaisuihin. Näin saha voidaan integroida osaksi kokonaisuutta, jossa materiaalin syöttö, sahaaminen ja jatkokäsittely muodostavat pitkälle automatisoidun tuotantoprosessin.

Kenelle HBE420-723GA vannesaha sopii?

HBE420-723GA on erinomainen valinta:

• Metalli- ja teräsrakentamiseen
• Konepajoihin
• Koneenrakennukseen
• Profiiliteräskauppaan
• Profiilien ja putkien automatisoituun sarjasahaukseen
• Tuotantoon, jossa tarvitaan vaihtelevia sahauskulmia
• Tuotantoon, jossa halutaan vähentää käyttäjän jatkuvaa työpanosta

Miksi valita HBE420-723GA vannesaha?

• Täysin automaattinen suora- ja kulmasahaus
• NC-ohjattu automaattinen kulmansäätö
• Servo-ohjattu sahaussyöttö ja automaattinen sahauspaineen hallinta
• Pitkä 3000 mm materiaalinsyötön kerta-isku
• 3° terän kallistus tehokkaaseen profiilien sahaukseen
• Valmis integroitavaksi automatisoituun materiaalinkäsittelyyn

Tekniset pääominaisuudet

• Sahauskapasiteetti 90°, pyöreä: Ø 420 mm
• Sahauskapasiteetti 90°, suorakaide: 620 × 400 mm
• Pienin sahattava pyöreä kappale: Ø 20 mm
• Pienin sahattava suorakaide: 20 × 20 mm
• Materiaalinsyötön kerta-isku: 3000 mm
• Teränopeus: 15–130 m/min
• Terän koko: 6840 × 41 × 1,3 mm
• Moottoriteho: 5,2 kW
• Kokonaisteho: 11 kW
• Sahaussyöttö: servo-ohjattu kuularuuvilla
• Materiaalinsyöttö: servomoottori hammastangon välityksellä
• Materiaalin kiinnitys: hydraulinen
• Jäännöspala automaattiajossa: 150 mm
• Terän puhdistus: sähkökäyttöinen lastuharja
• Materiaalin tukikorkeus: 800 mm
• Pituus: 5800 mm (kääntöalue 6200 mm)
• Leveys: 3650 mm
• Korkeus: 2650 mm
• Paino: 3600 kg
