HBE520-926GA

HBE520-926GA vannesaha

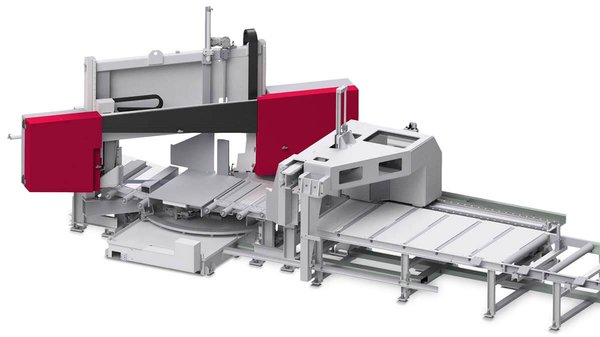

Behringer HBE520-926GA on raskaan sarjan täysin automaattinen kulmavannesaha suurten rakenneterästen, profiilien ja putkien tehokkaaseen sarjasahaukseen. NC-ohjattu kulmansäätö, 3000 mm materiaalinsyöttö, servo-ohjattu sahaussyöttö ja suuri sahauskapasiteetti tekevät koneesta tehokkaan ratkaisun erityisesti teräsrakennetuotantoon ja profiiliteräskauppaan. Kone on suunniteltu myös osaksi pitkälle automatisoituja, vähän käyttäjän työpanosta vaativia sahauslinjoja.

Automaattista kulmasahausta suurille profiileille: HBE520-926GA yhdistää jopa 820 × 520 mm sahauskapasiteetin, NC-ohjatun kulmansäädön, 3000 mm materiaalinsyötön ja servo-ohjatun sahaussyötön. 6° terän kallistus tehostaa erityisesti suurten palkkien ja onttojen profiilien sahaamista.

Täysin automaattinen kulmasahaus

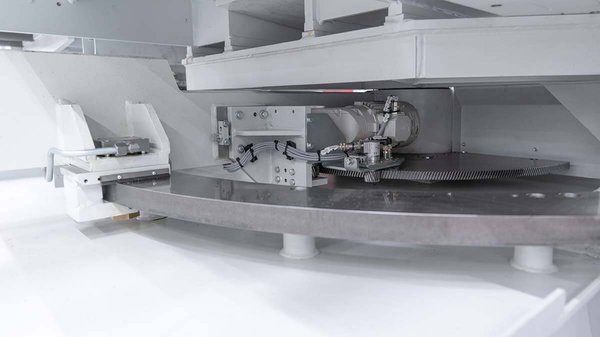

HBE520-926GA on suunniteltu suurten profiilien automaattiseen suora- ja kulmasahaukseen. Nopea NC-ohjattu kulmansäätö mahdollistaa sahauskulmien tarkan asettamisen, ja automaattinen materiaalinsyöttö tukee tehokasta sarjatuotantoa.

Sahauskapasiteetit:

• 90°: Ø 520 mm / 820 × 520 mm
• 75° vasemmalle: Ø 520 mm / 820 × 520 mm
• 60° vasemmalle: Ø 520 mm / 820 × 520 mm
• 45° vasemmalle: Ø 520 mm / 700 × 520 mm
• 30° vasemmalle: Ø 430 mm / 430 × 520 mm
• 75° oikealle: Ø 520 mm / 820 × 520 mm
• 60° oikealle: Ø 520 mm / 820 × 520 mm
• 45° oikealle: Ø 520 mm / 700 × 520 mm

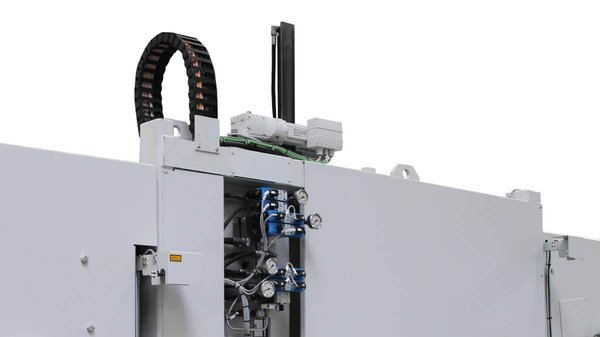

Servo-ohjattu sahaussyöttö ja sahauspaineen hallinta

Sahaussyöttö toteutetaan kuularuuvin ja servomoottorin avulla. Ratkaisu lyhentää ei-tuottavia aikoja ja mahdollistaa tarkan sahaussyötön.

Behringerin sahauspaineen hallinta mukauttaa sahaussyöttöä automaattisesti materiaalin muuttuvan poikkileikkauksen mukaan. Järjestelmä reagoi nopeasti ja tarkasti, mikä parantaa sahaustehoa erityisesti putkien ja profiilien katkaisussa.

6° terän kallistus suurille palkeille ja profiileille

HBE520-926GA:ssa vannesahanterä on kallistettu 6°. Behringerin mukaan ratkaisu parantaa merkittävästi sahaustehoa suuria palkkeja ja onttoja profiileja sahattaessa sekä vähentää jäysteen muodostumista.

Tämä tekee koneesta erityisen hyvin soveltuvan:

• Suurten I- ja H-palkkien sahaamiseen
• Onttojen profiilien katkaisuun
• Suurten putkien sahaamiseen
• Rakenneterästen sarjatuotantoon

Tarkka ja vakaa sahausprosessi

Portaalirakenteinen lineaariohjaus yhdistettynä vakaaseen ja vähän värähtelevään saharunkoon tukee tarkkaa sahaustulosta ja pitkää käyttöikää.

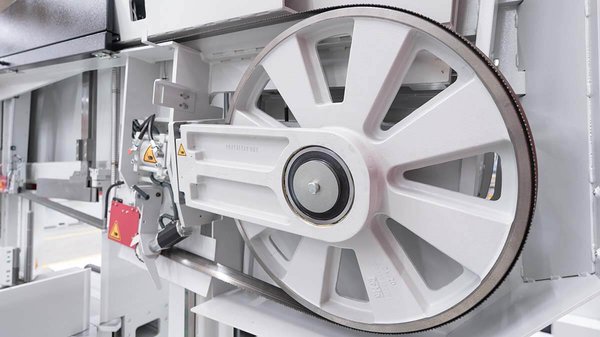

Behringerin omassa valimossa valmistetut valurautaiset teränohjausosat vaimentavat värähtelyä aivan sahauskohdan läheisyydessä. Automaattinen teränohjausvarsi mukautuu puolestaan materiaalikoon muutoksiin ilman erillisiä säätöjä.

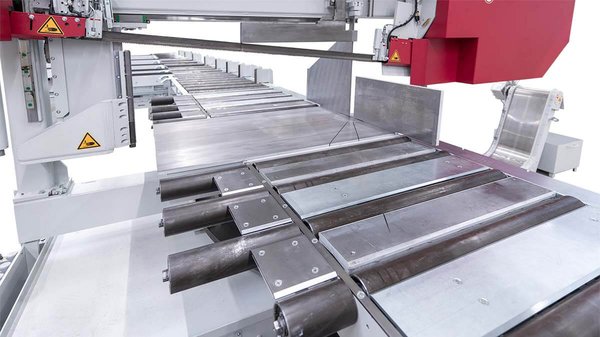

3000 mm automaattinen materiaalinsyöttö

Materiaalinsyötön kerta-isku on 3000 mm. Syöttö tapahtuu servomoottorilla hammastangon välityksellä, mikä mahdollistaa materiaalin tarkan asemoinnin automaattisessa tuotannossa.

Pitkä syöttöisku vähentää materiaalin uudelleenasemoinnin tarvetta ja tehostaa suurten profiilien sarjasahausta.

Kaksipuolinen materiaalipuristus

HBE520-926GA:ssa on vakiona kaksipuolinen puristin. Puristusleuat sijaitsevat sekä syöttö- että poistopuolella, jolloin sekä lähtömateriaali että valmis katkaisukappale pysyvät hallitusti paikoillaan.

Ratkaisu lisää prosessivarmuutta erityisesti yksittäiskatkaisuissa ja nippusahauksessa.

Micro Spray -järjestelmä tehokkaaseen voiteluun

Vakiona oleva Micro Spray -minimivoitelujärjestelmä kostuttaa vannesahanterää jatkuvasti leikkuuöljyllä kahden suuttimen kautta. Järjestelmä soveltuu profiilien, putkien ja täysmateriaalien sahaamiseen.

Sen etuja ovat:

• Vannesahanterän pitkä käyttöikä
• Hallittu terän voitelu
• Siistimpi työympäristö
• Soveltuvuus erilaisille materiaaleille

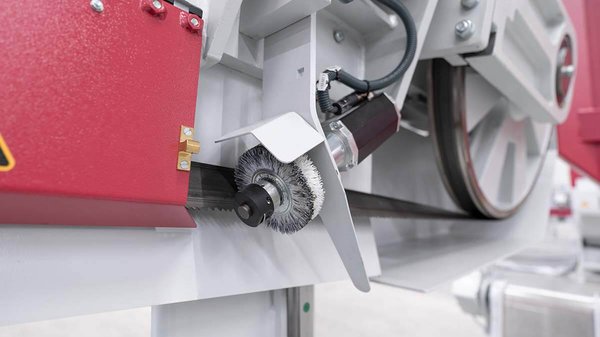

Tehokas lastunhallinta

Sähkökäyttöinen lastuharja puhdistaa vannesahanterää sahaamisen aikana. Behringerin pikavaihtojärjestelmän ansiosta harja voidaan vaihtaa ilman työkaluja, ja harjan erityinen kosketuskulma suojaa vannesahanterän hampaita.

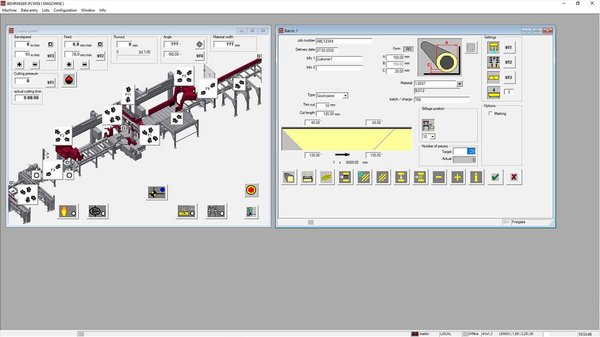

Tehokas PC-ohjaus ja automaatio

HBE520-926GA on suunniteltu vähän käyttäjän työpanosta vaativaan tuotantoon. Tehokas PC-ohjaus ja koneen automaatiovalmiudet mahdollistavat sen yhdistämisen esimerkiksi automaattisiin materiaalin syöttö- ja poistojärjestelmiin sekä puskurilinjoihin.

Behringer tarjoaa myös älykkään ohjausjärjestelmän nesting-toiminnolla, mikä mahdollistaa materiaalin käytön optimoinnin osana automatisoitua sahauslinjaa.

Kenelle HBE520-926GA vannesaha sopii?

HBE520-926GA on erinomainen valinta:

• Teräsrakenteiden valmistukseen
• Profiiliteräskauppaan
• Raskaaseen konepajateollisuuteen
• Suurten palkkien ja profiilien sarjasahaukseen
• Putkien automaattiseen katkaisuun
• Automatisoituihin sahauslinjoihin
• Tuotantoon, jossa tarvitaan suurta kapasiteettia myös kulmasahauksessa

Miksi valita HBE520-926GA vannesaha?

• Täysin automaattinen suora- ja kulmasahaus
• Suuri, jopa 820 × 520 mm sahauskapasiteetti
• NC-ohjattu automaattinen kulmansäätö
• Servo-ohjattu sahaussyöttö ja 3000 mm materiaalinsyöttö
• 6° terän kallistus suurten palkkien ja profiilien tehokkaaseen sahaamiseen
• Valmis integroitavaksi automatisoituihin sahaus- ja materiaalinkäsittelylinjoihin

Tekniset pääominaisuudet

• Sahauskapasiteetti 90°, pyöreä: Ø 520 mm
• Sahauskapasiteetti 90°, suorakaide: 820 × 520 mm
• Pienin sahattava pyöreä kappale: Ø 20 mm
• Pienin sahattava suorakaide: 20 × 20 mm
• Materiaalinsyötön kerta-isku: 3000 mm
• Teränopeus: 17–120 m/min
• Terän koko: 8500 × 54 × 1,6 mm
• Moottoriteho: 5,5 kW
• Kokonaisteho: 11 kW
• Sahaussyöttö: servo-ohjattu kuularuuvilla
• Materiaalinsyöttö: servomoottori hammastangon välityksellä
• Materiaalin kiinnitys: hydraulinen
• Jäännöspala automaattiajossa: 150 mm
• Pienin katkaisupituus: 55 mm
• Terän puhdistus: sähkökäyttöinen lastuharja
• Materiaalin tukikorkeus: 800 mm
• Mitat: 7000 × 4700 × 3240 mm
• Paino: 7000 kg
