HBE610-1256G

HBE610-1256G vannesaha

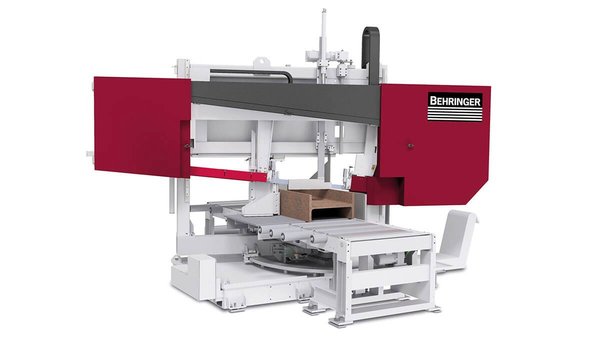

Behringer HBE610-1256G on erittäin järeä kulmavannesaha suurten rakenneterästen, profiilien, palkkien ja putkien tehokkaaseen katkaisuun. Suuri, jopa 1250 × 610 mm sahausalue yhdistyy servo-ohjattuun sahaussyöttöön, elektroniseen kulmansäätöön ja Behringerin sahauspaineen hallintaan. Kone on suunniteltu erityisesti vaativaan teräsrakennetuotantoon ja profiiliteräskauppaan sekä integroitavaksi vähän miehitystä vaativiin automatisoituihin sahauslinjoihin.

Järeä kulmavannesaha suurille profiileille: HBE610-1256G tarjoaa jopa 1250 × 610 mm sahausalueen ja säilyttää erittäin suuren kapasiteetin myös kulmasahauksessa. Servo-ohjattu sahaussyöttö, 6° terän kallistus ja automaattinen sahauspaineen hallinta tekevät siitä tehokkaan ratkaisun vaativaan teräsrakennetuotantoon

Erittäin suuri kapasiteetti myös kulmasahauksessa

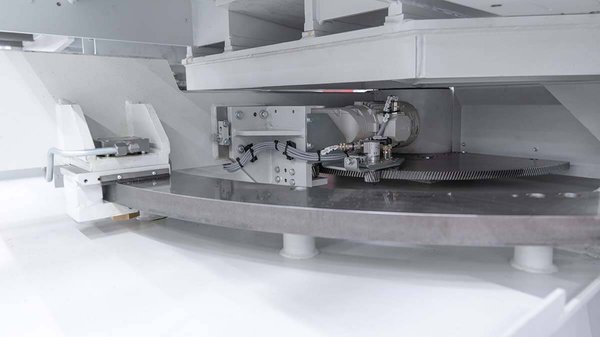

HBE610-1256G:n yksi merkittävimmistä vahvuuksista on erittäin suuren sahauskapasiteetin säilyminen myös kulmasahauksessa. Elektroninen kulmansäätö mahdollistaa nopean ja tarkan kulman asettamisen.

Sahauskapasiteetit:

• 90°: Ø 610 mm / 1250 × 610 mm
• 75° vasemmalle: Ø 610 mm / 1200 × 610 mm
• 60° vasemmalle: Ø 610 mm / 1100 × 610 mm
• 45° vasemmalle: Ø 610 mm / 880 × 610 mm
• 30° vasemmalle: Ø 610 mm / 610 × 610 mm
• 75° oikealle: Ø 610 mm / 1200 × 610 mm
• 60° oikealle: Ø 610 mm / 1100 × 610 mm
• 45° oikealle: Ø 610 mm / 880 × 610 mm

Servo-ohjattu sahaussyöttö ja sahauspaineen hallinta

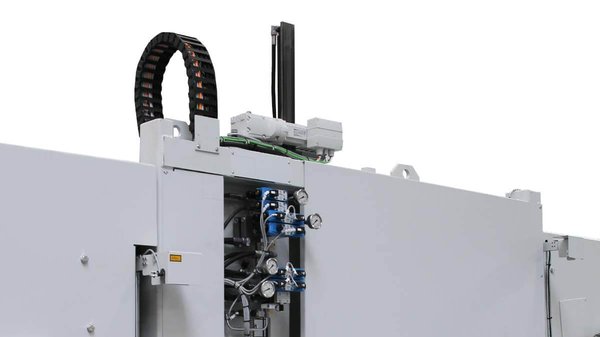

HBE610-1256G:n sahaussyöttö toteutetaan kuularuuvin ja servomoottorin avulla. Ratkaisu mahdollistaa tarkan sahaussyötön ja lyhentää ei-tuottavia aikoja.

Behringerin sahauspaineen hallinta mukauttaa sahaussyöttöä automaattisesti materiaalin muuttuvan poikkileikkauksen mukaan. Tämä on erityisen hyödyllistä suuria putkia ja profiileja sahattaessa, sillä terän kuormitus muuttuu jatkuvasti sahausprosessin aikana.

6° terän kallistus suurille palkeille ja profiileille

HBE610-1256G:n vannesahanterä on kallistettu 6°. Behringerin mukaan tämä parantaa sahaustehoa merkittävästi erityisesti suuria palkkeja ja onttoja profiileja sahattaessa sekä auttaa vähentämään jäysteen muodostumista.

Tämä ominaisuus tekee koneesta erityisen kiinnostavan:

• Suurten I- ja H-palkkien sahaamiseen
• Onttojen profiilien katkaisuun
• Putkien sahaamiseen
• Suurten rakenneterästen käsittelyyn

Vakaa rakenne tarkkaan sahaukseen

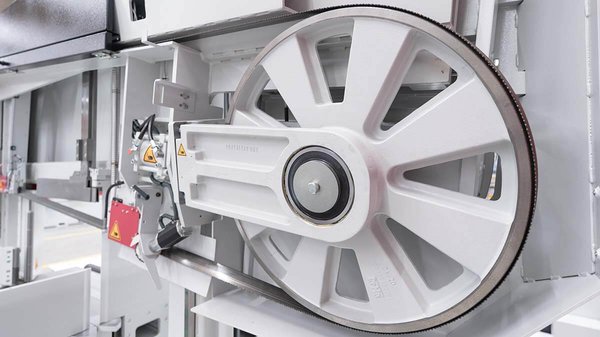

Tarkka portaalirakenteinen ohjausjärjestelmä yhdistää vakaan ja vähän värähtelevän saharungon lineaariseen ohjaukseen. Behringerin itse valmistamat valurautaiset teränohjausosat vaimentavat värähtelyä aivan sahauskohdan läheisyydessä.

Rakenteen tavoitteena on saavuttaa hyvä sahaustulos ja samalla pidentää vannesahanterän käyttöikää myös raskaassa tuotantokäytössä.

Automaattinen teränohjaus ja kaksipuolinen puristus

Automaattinen teränohjausvarsi mukautuu materiaalikoon muutoksiin ilman manuaalisia säätöjä. Tämä helpottaa työskentelyä erityisesti silloin, kun sahattavien kappaleiden mitat vaihtuvat.

Vakiona oleva kaksipuolinen puristin lisää prosessivarmuutta erityisesti yksittäiskatkaisuissa ja nippusahauksessa. Puristusleuat sijaitsevat sekä syöttö- että poistopuolella, joten sekä lähtömateriaali että katkaistu kappale pysyvät hallitusti paikoillaan.

Micro Spray -järjestelmä tehokkaaseen voiteluun

Vakiona oleva Micro Spray -minimivoitelujärjestelmä kostuttaa vannesahanterää jatkuvasti leikkuuöljyllä kahden suuttimen kautta. Ratkaisu soveltuu profiilien, putkien ja täysmateriaalien sahaamiseen.

Järjestelmän etuja ovat:

• Vannesahanterän pitkä käyttöikä
• Hallittu terän voitelu
• Siistimpi työympäristö
• Soveltuvuus erilaisille materiaalimuodoille

Tehokas lastunhallinta

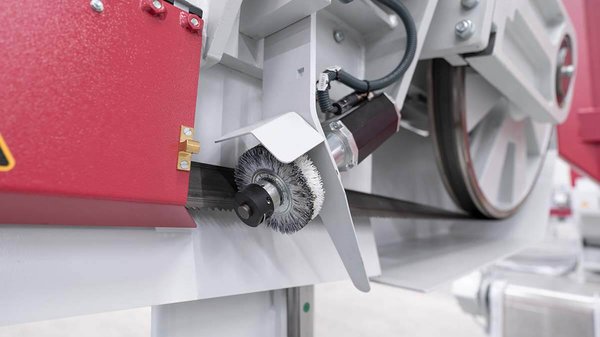

Sähkökäyttöinen lastuharja puhdistaa vannesahanterää sahaamisen aikana. Behringerin pikavaihtojärjestelmä mahdollistaa harjan vaihtamisen ilman työkaluja, ja harjan erityinen kosketuskulma suojaa terän hampaita.

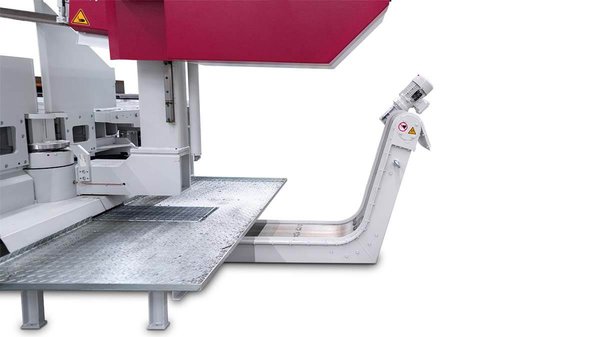

Koneeseen on saatavana optiona myös magneettinen lastunkuljetin.

Suunniteltu myös automatisoituihin sahauslinjoihin

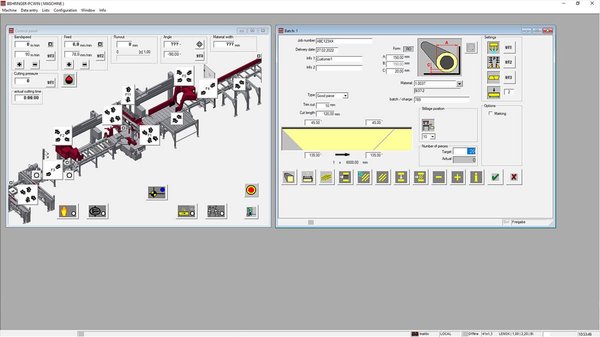

HBE610-1256G on suunniteltu suurten profiilien tehokkaan sahaamisen lisäksi materiaalinkäsittelyn automatisointia ajatellen. Behringer tarjoaa koneeseen automaattisia materiaalin syöttö- ja poistojärjestelmiä, puskurilinjoja sekä älykästä ohjausta nesting-toiminnolla.

Näin HBE610-1256G voidaan rakentaa osaksi vähän miehitystä vaativaa automatisoitua sahauslinjaa ja tehokasta materiaalivirtaa.

Kenelle HBE610-1256G vannesaha sopii?

HBE610-1256G on erinomainen valinta:

• Teräsrakenteiden valmistukseen
• Profiiliteräskauppaan
• Raskaaseen konepajateollisuuteen
• Suurten palkkien ja profiilien katkaisuun
• Suurten putkien sahaamiseen
• Automatisoituihin sahauslinjoihin
• Tuotantoon, jossa tarvitaan suurta kapasiteettia myös kulmasahauksessa

Miksi valita HBE610-1256G vannesaha?

• Erittäin suuri, jopa 1250 × 610 mm sahauskapasiteetti
• Monipuolinen kulmasahaus molempiin suuntiin
• Servo-ohjattu sahaussyöttö vakiona
• 6° terän kallistus suurten palkkien ja profiilien tehokkaaseen sahaamiseen
• Automaattinen sahauspaineen hallinta
• Valmis integroitavaksi automatisoituihin materiaalinkäsittelyratkaisuihin

Tekniset pääominaisuudet

• Sahauskapasiteetti 90°, pyöreä: Ø 610 mm
• Sahauskapasiteetti 90°, suorakaide: 1250 × 610 mm
• Pienin sahattava pyöreä kappale: Ø 30 mm
• Pienin sahattava suorakaide: 30 × 30 mm
• Teränopeus: 17–120 m/min
• Terän koko: 10 000 × 54 (67) × 1,6 mm
• Moottoriteho: 7,5 kW
• Kokonaisteho: 16 kW
• Sahaussyöttö: servo-ohjattu kuularuuvilla
• Materiaalin kiinnitys: hydraulinen
• Jäännöspala: 45 mm
• Terän puhdistus: sähkökäyttöinen lastuharja

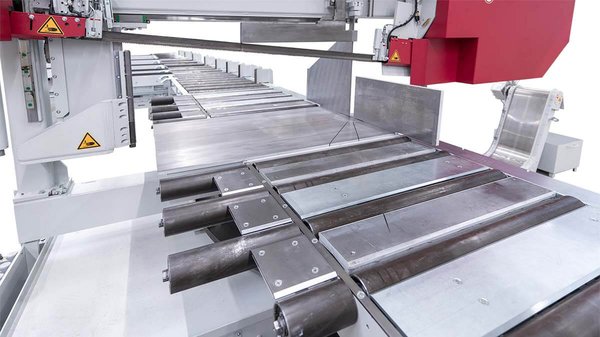

• Materiaalin tukikorkeus: 800 mm
• Mitat: 1950 × 4700 × 3240 mm
• Pituus 30° kulmassa: 4700 mm
• Paino: 4500 kg
