HBE610-1256GA

HBE610-1256GA vannesaha

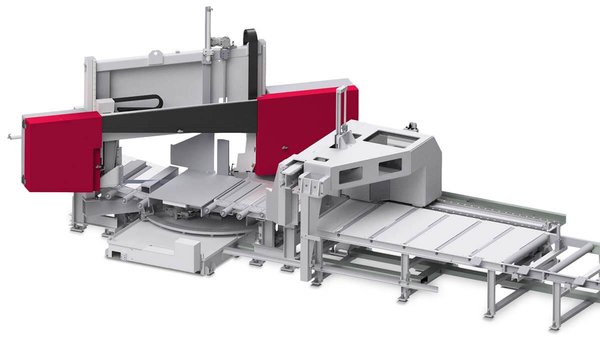

Behringer HBE610-1256GA on raskaan sarjan täysin automaattinen kulmavannesaha erittäin suurten rakenneterästen, profiilien, palkkien ja putkien tehokkaaseen sarjasahaukseen. Jopa 1250 × 610 mm sahauskapasiteetti, NC-ohjattu kulmansäätö, 3000 mm materiaalinsyöttö ja servo-ohjattu sahaussyöttö tekevät koneesta tehokkaan ratkaisun erityisesti teräsrakennetuotantoon ja profiiliteräskauppaan. Kone on suunniteltu myös vähän käyttäjän työpanosta vaativiin automatisoituihin sahauslinjoihin.

Automaattista kulmasahausta erittäin suurille profiileille: HBE610-1256GA yhdistää jopa 1250 × 610 mm sahauskapasiteetin, NC-ohjatun kulmansäädön, 3000 mm materiaalinsyötön ja servo-ohjatun sahaussyötön. 6° terän kallistus tehostaa erityisesti suurten palkkien ja onttojen profiilien sahaamista

Täysin automaattinen kulmasahaus

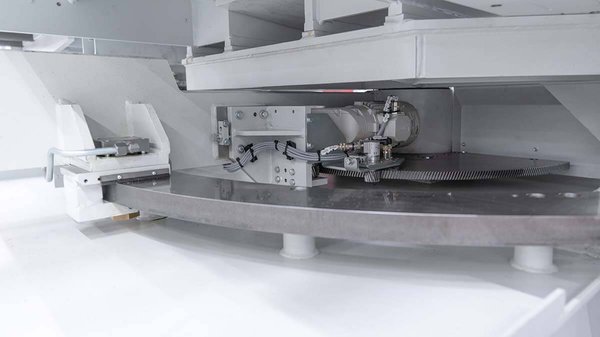

HBE610-1256GA mahdollistaa suurten kappaleiden automaattisen suora- ja kulmasahauksen. Nopea NC-ohjattu kulmansäätö yhdistettynä automaattiseen materiaalinsyöttöön mahdollistaa erilaisten sahaustöiden tehokkaan toteuttamisen sarjatuotannossa.

Sahauskapasiteetit:

• 90°: Ø 610 mm / 1250 × 610 mm
• 75° vasemmalle: Ø 610 mm / 1200 × 610 mm
• 60° vasemmalle: Ø 610 mm / 1100 × 610 mm
• 45° vasemmalle: Ø 610 mm / 880 × 610 mm
• 30° vasemmalle: Ø 610 mm / 610 × 610 mm
• 75° oikealle: Ø 610 mm / 1200 × 610 mm
• 60° oikealle: Ø 610 mm / 1100 × 610 mm
• 45° oikealle: Ø 610 mm / 880 × 610 mm

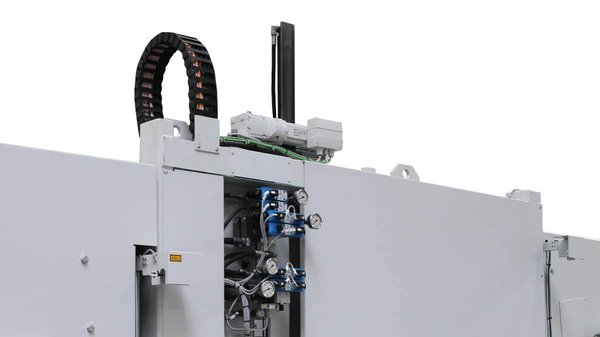

Servo-ohjattu sahaussyöttö ja sahauspaineen hallinta

Sahaussyöttö tapahtuu kuularuuvin ja servomoottorin avulla. Ratkaisu mahdollistaa tarkan sahaussyötön ja lyhentää ei-tuottavia aikoja.

Behringerin sahauspaineen hallinta mukauttaa sahaussyöttöä automaattisesti materiaalin muuttuvan poikkileikkauksen mukaan. Koska järjestelmä mittaa kuormitusta suoraan vannesahanterän selkäpuolelta, se pystyy reagoimaan nopeasti ja tarkasti. Ominaisuus parantaa sahaustehoa erityisesti suuria putkia ja profiileja sahattaessa.

6° terän kallistus suurten profiilien tehokkaaseen sahaukseen

HBE610-1256GA:n vannesahanterä on kallistettu 6°. Behringerin mukaan tämä lisää sahaustehoa merkittävästi suuria palkkeja ja onttoja profiileja sahattaessa sekä vähentää jäysteen muodostumista.

Kone soveltuu erityisen hyvin:

• Suurten I- ja H-palkkien sahaamiseen
• Onttojen profiilien katkaisuun
• Suurten putkien sahaamiseen
• Rakenneterästen sarjatuotantoon

Erittäin vakaa rakenne tarkkaan sahaukseen

Portaalirakenteinen lineaariohjaus yhdistettynä vakaaseen ja vähän värähtelevään saharunkoon mahdollistaa tarkan sahaustuloksen myös erittäin suurilla kappaleilla.

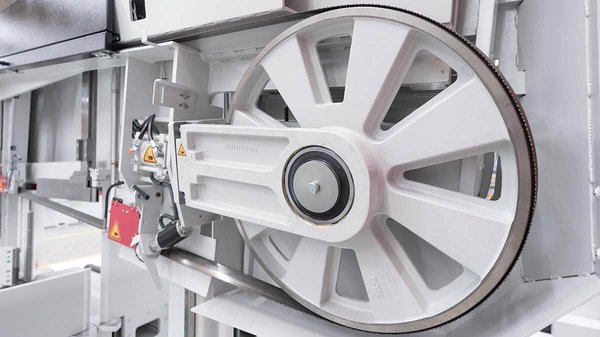

Behringerin itse valmistamat valurautaiset teränohjausosat vaimentavat värähtelyä aivan sahauskohdan läheisyydessä. Tämä tukee hyvää sahausjälkeä ja auttaa pidentämään vannesahanterän käyttöikää. Automaattinen teränohjausvarsi mukautuu materiaalikoon muutoksiin ilman manuaalisia säätöjä.

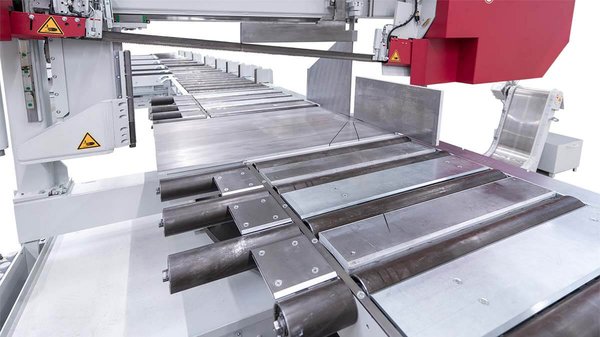

3000 mm automaattinen materiaalinsyöttö

Materiaalinsyötön kerta-isku on 3000 mm. Syöttö tapahtuu servomoottorilla hammastangon välityksellä, mikä mahdollistaa tarkan materiaalin asemoinnin automaattisessa tuotannossa.

Pitkä syöttöisku vähentää materiaalin uudelleenasemoinnin tarvetta ja tehostaa suurten profiilien sarjasahausta.

Kaksipuolinen materiaalipuristus

Vakiona oleva kaksipuolinen puristin lisää prosessivarmuutta erityisesti nippusahauksessa ja yksittäiskatkaisuissa. Puristusleuat sijaitsevat sekä syöttö- että poistopuolella, joten sekä lähtömateriaali että valmis katkaisukappale pysyvät hallitusti paikoillaan.

Micro Spray -järjestelmä tehokkaaseen voiteluun

Vakiona oleva Micro Spray -minimivoitelujärjestelmä kostuttaa vannesahanterää jatkuvasti leikkuuöljyllä kahden suuttimen kautta. Järjestelmä soveltuu profiilien, putkien ja täysmateriaalien sahaamiseen.

Sen etuja ovat:

• Vannesahanterän pitkä käyttöikä
• Hallittu terän voitelu
• Siistimpi työympäristö
• Tehokas voitelu erilaisissa sahaustöissä

Tehokas lastunhallinta

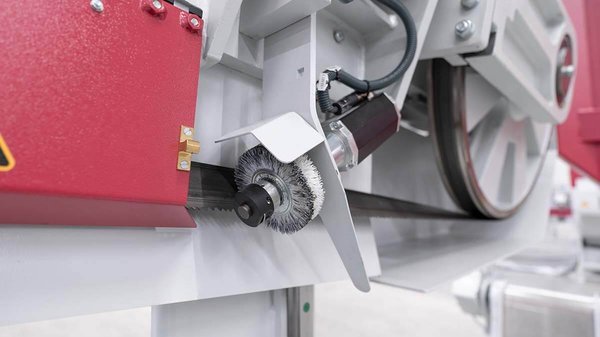

Sähkökäyttöinen lastuharja puhdistaa vannesahanterää sahaamisen aikana. Behringerin pikavaihtojärjestelmä mahdollistaa harjan vaihtamisen ilman työkaluja, ja harjan erityinen kosketuskulma suojaa terän hampaita.

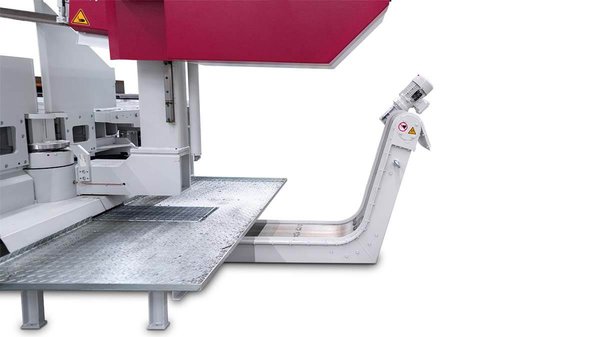

Lisävarusteena koneeseen on saatavana myös magneettinen lastunkuljetin.

Suunniteltu automatisoituihin sahauslinjoihin

Suuria profiileja sahattaessa materiaalinkäsittely vaikuttaa koko järjestelmän tuotantotehoon. Siksi HBE610-1256GA on suunniteltu alusta lähtien vähän käyttäjän työpanosta vaativiin automatisoituihin sahauslinjoihin.

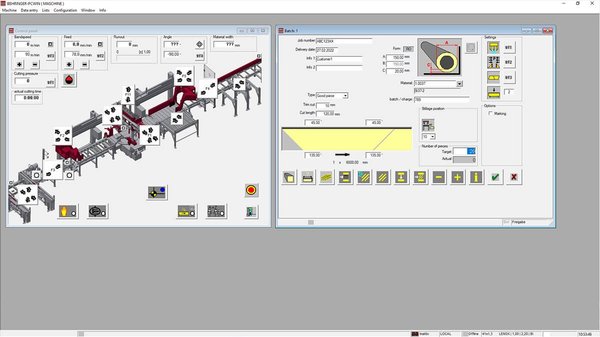

Kone voidaan yhdistää automaattisiin materiaalin syöttö- ja poistojärjestelmiin, puskurilinjoihin sekä älykkääseen ohjausjärjestelmään nesting-toiminnolla. Näin materiaalivirta ja sahaus voidaan muodostaa pitkälle automatisoiduksi tuotantokokonaisuudeksi.

Kenelle HBE610-1256GA vannesaha sopii?

HBE610-1256GA on erinomainen valinta:

• Teräsrakenteiden valmistukseen
• Profiiliteräskauppaan
• Raskaaseen konepajateollisuuteen
• Suurten I- ja H-palkkien sarjasahaukseen
• Suurten putkien ja profiilien katkaisuun
• Automatisoituihin sahauslinjoihin
• Tuotantoon, jossa tarvitaan suurta kapasiteettia myös kulmasahauksessa

Miksi valita HBE610-1256GA vannesaha?

• Erittäin suuri, jopa 1250 × 610 mm sahauskapasiteetti
• Täysin automaattinen suora- ja kulmasahaus
• Nopea NC-ohjattu kulmansäätö
• Servo-ohjattu sahaussyöttö ja 3000 mm materiaalinsyöttö
• 6° terän kallistus suurten palkkien ja profiilien tehokkaaseen sahaamiseen
• Suunniteltu integroitavaksi automatisoituihin sahaus- ja materiaalinkäsittelylinjoihin

Tekniset pääominaisuudet

• Sahauskapasiteetti 90°, pyöreä: Ø 610 mm
• Sahauskapasiteetti 90°, suorakaide: 1250 × 610 mm
• Pienin sahattava pyöreä kappale: Ø 30 mm
• Pienin sahattava suorakaide: 30 × 30 mm
• Materiaalinsyötön kerta-isku: 3000 mm
• Teränopeus: 17–120 m/min
• Terän koko: 10 000 × 54 (67) × 1,6 mm
• Moottoriteho: 7,5 kW
• Kokonaisteho: 16 kW
• Sahaussyöttö: servo-ohjattu kuularuuvilla
• Materiaalinsyöttö: servomoottori hammastangon välityksellä
• Materiaalin kiinnitys: hydraulinen
• Jäännöspala automaattiajossa: 280 mm
• Pienin katkaisupituus: 25 mm
• Terän puhdistus: sähkökäyttöinen lastuharja
• Materiaalin tukikorkeus: 800 mm
• Mitat: 7000 × 4700 × 3240 mm
• Paino: 7500 kg
