HBP1100-1500 GANTRY

HBP1100-1500 GANTRY vannesaha

Behringer HBP1100-1500 GANTRY on erittäin järeä puoliautomaattinen metallivannesaha suurten valukappaleiden, vapaasti taottujen aihioiden ja muiden massiivisten työkappaleiden tehokkaaseen katkaisuun. Liikkuva sahausportaali, jopa 1500 × 1100 mm sahauskapasiteetti ja servo-ohjattu sahaussyöttö tekevät koneesta tehokkaan ratkaisun erityisesti taonta-, valssaus- ja valimoteollisuuden sekä teräksen jatkojalostuksen vaativiin sahaustarpeisiin.

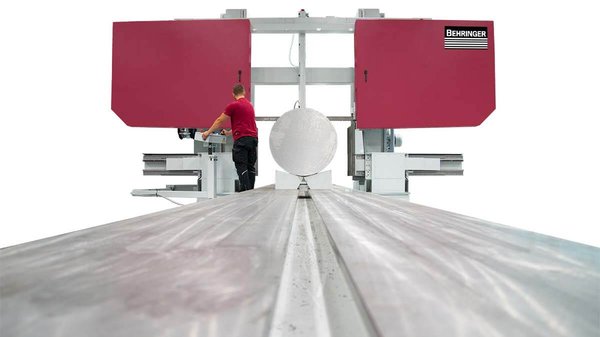

Liikkuva sahausportaali helpottaa suurten kappaleiden käsittelyä

HBP1100-1500 GANTRY -mallissa sahausportaali liikkuu suhteessa materiaalipöytään, mikä vähentää tarvetta siirtää erittäin raskaita työkappaleita sahausten välillä. Portaalin vaakasuuntainen liikealue on jopa 5000 mm.

Työpöytä voidaan upottaa perustukseen, jolloin siirtymä hallin lattialta pöydälle jää matalaksi. Tämä helpottaa suurten ja raskaiden kappaleiden käsittelyä. Myös useita kappaleita voidaan sijoittaa rinnakkain, mikä voi vähentää nosturin käyttötarvetta tuotannossa.

Suunniteltu valukappaleille ja vapaasti taotuille aihioille

Tämän GANTRY-mallin kohdalla voimme hyvällä syyllä korostaa valukappaleita ja taottuja aihioita. Behringer on suunnitellut sarjan erityisesti suurten valublokkien ja vapaasti taottujen kappaleiden käsittelyyn. Valmistaja nostaa käyttökohteiksi muun muassa taonta- ja valssausteollisuuden, valimot, teräksen jatkojalostuksen sekä työkalu- ja muottiteollisuuden esituotannon.

Kone soveltuu erityisesti:

• Suurille valukappaleille
• Vapaasti taotuille aihioille
• Massiivisille työkappaleille
• Taonta- ja valssausteollisuuteen
• Valimoihin
• Teräksen jatkojalostukseen
• Työkalu- ja muottiteollisuuden esituotantoon

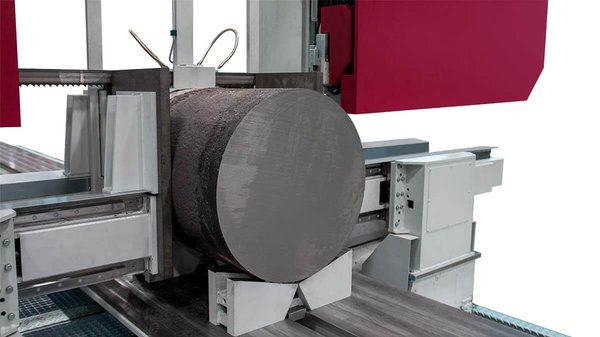

Keskittävä materiaalinkiinnitys

Materiaalipuristimet ja teränohjausvarret liikkuvat toisistaan riippumatta. Työkappale voidaan kiinnittää siihen asentoon, johon se on asetettu pöydälle ilman tarvetta siirtää sitä kiinteää puristimen leukaa vasten.

Tämä on merkittävä etu erityisesti erittäin suurilla ja hankalasti käsiteltävillä kappaleilla, joiden siirtäminen sahausta varten olisi työlästä.

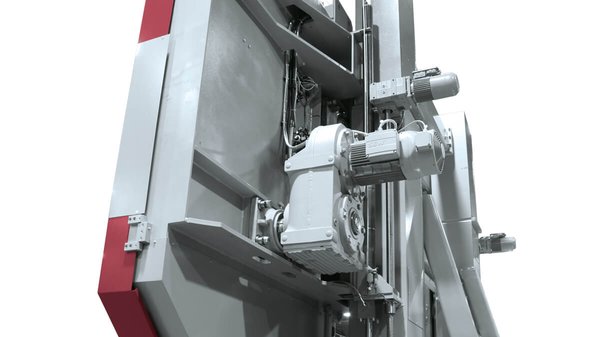

Servo-ohjattu sahaussyöttö tarkkaan lastunpoistoon

Behringerin servo-ohjattu sahaussyöttö toimii kahdella kuularuuvilla. Sahauspaineen hallinta tuottaa tasaisen lastunpoiston erityisesti hitailla syöttöliikkeillä.

Ratkaisu mahdollistaa suurten ja vaikeasti sahattavien materiaalien tehokkaan katkaisun ja auttaa samalla pidentämään vannesahanterän käyttöikää.

Erittäin vakaa portaalirakenne

HBP1100-1500 GANTRYn kaksi massiivista pylvästä ja tukirakenteet muodostavat erittäin vakaan kokonaisuuden vaativaan teollisuuskäyttöön. Jäykkä rakenne minimoi värähtelyä sahaamisen aikana ja kestää suuria kuormituksia.

Rakenteen etuja ovat:

• Vähäinen värähtely sahaamisen aikana
• Suuri kuormitettavuus
• Vakaa ja tarkka sahausprosessi
• Erittäin pitkä koneen käyttöikä

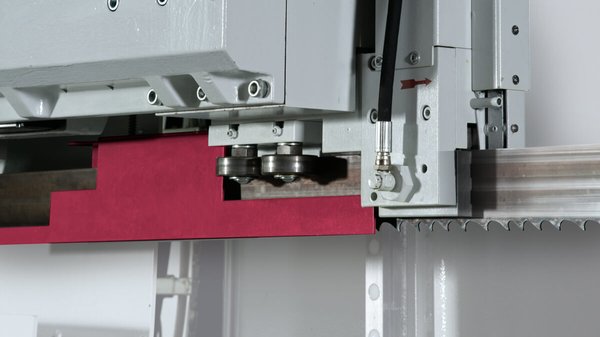

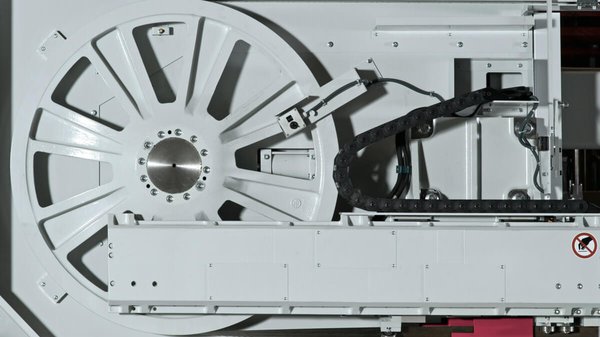

Valurautaiset teränohjausosat ja tarkka teränohjaus

Behringer hyödyntää koneessa värähtelyä vaimentavia valurautaisia teränohjausosia sekä kovametallisia teränohjaimia. Vakaa teränohjaus tukee hyvää sahausjälkeä ja pitkää vannesahanterän käyttöikää suuria ja vaikeasti sahattavia materiaaleja käsiteltäessä.

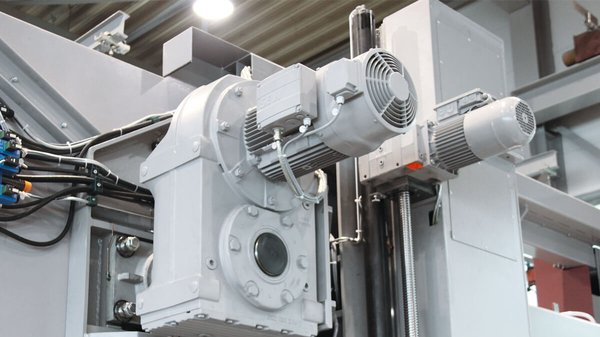

Tehokas sahauskäyttö

HBP1100-1500 GANTRYssa on 15 kW:n sahausmoottori, ja koneen kokonaisteho on 30 kW. Behringer käyttää suurissa vannesahoissaan suuren vääntömomentin taajuusmuuttajaohjattua sahauskäyttöä ja raskaaseen käyttöön suunniteltua onttoakselivaihteistoa.

Eri materiaaleille on saatavana erilaisia nopeusalueita, jolloin sahaus voidaan mukauttaa käsiteltävän materiaalin ominaisuuksiin.

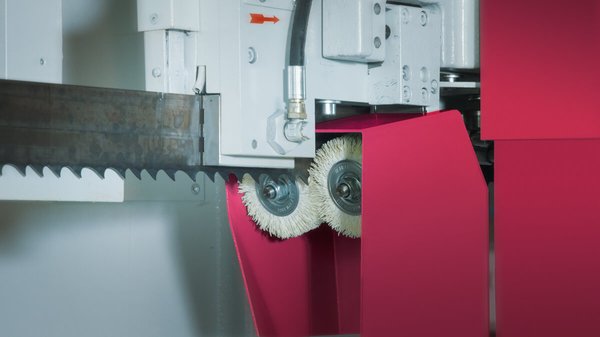

Automaattisesti säätyvät duplex-lastuharjat

Moottoroidut duplex-lastuharjat puhdistavat vannesahanterää aktiivisesti ja estävät lastujen kulkeutumista takaisin sahausuraan. Harjat säätyvät automaattisesti terää kohti, mikä ylläpitää tasaista puhdistustulosta ja auttaa pidentämään terän käyttöikää.

Mahdollisuus automatisoituun sahausjärjestelmään

HBP1100-1500 GANTRY voidaan laajentaa automatisoiduksi sahausjärjestelmäksi. Tällöin yhdestä kappaleesta voidaan tehdä useita sahauksia tai rinnakkain sijoitetuista kappaleista erilaisia sahauksia täysin automaattisesti. Portaalin asemointi tapahtuu akseliohjatusti.

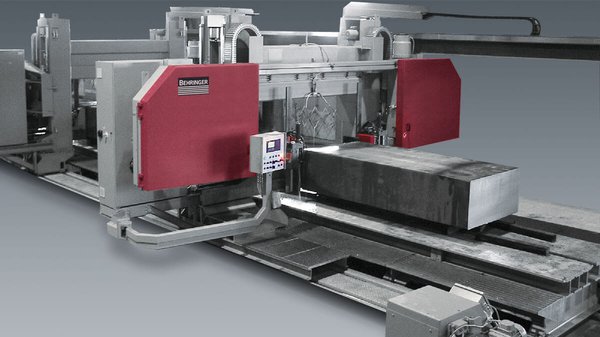

Erikoisratkaisuna gantry voidaan toteuttaa myös kahdella tai useammalla sahausyksiköllä, mikä tarjoaa mahdollisuuksia erittäin tehokkaiden asiakaskohtaisten sahausratkaisujen toteuttamiseen.

Lisävarusteena 90° kääntyvä teränohjaus

Lisävarusteena saatava 90° kääntyvä teränohjaus mahdollistaa sekä pysty- että vaakasahauksen. Behringer mainitsee käyttökohteeksi esimerkiksi materiaalinäytteiden irrottamisen.

Hyvä saavutettavuus helpottaa huoltoa

Koneen avoin rakenne tarjoaa hyvän pääsyn tärkeisiin komponentteihin ja kulutusosiin. Tämä helpottaa huoltoa ja korjaustöitä sekä vannesahanterän vaihtamista ja auttaa vähentämään huoltoon kuluvaa aikaa.

Suuri 1500 × 1100 mm sahauskapasiteetti

HBP1100-1500 GANTRY tarjoaa huomattavan sahausalueen suurille ja leveille kappaleille:

• Pyöreä materiaali: Ø 1100 mm
• Suorakaide: 1500 × 1100 mm
• Pienin pyöreä kappale: Ø 400 mm
• Pienin suorakaide: 400 × 50 mm

HBP1100 GANTRY -malliin verrattuna tämän mallin keskeinen etu on suurempi 1500 mm sahausleveys.

Kenelle HBP1100-1500 GANTRY vannesaha sopii?

HBP1100-1500 GANTRY on erinomainen valinta:

• Taonta- ja valssausteollisuuteen
• Valimoihin
• Teräksen jatkojalostukseen
• Työkalu- ja muottiteollisuuteen
• Suurten valukappaleiden sahaamiseen
• Vapaasti taottujen aihioiden katkaisuun
• Leveiden ja massiivisten kappaleiden sahaamiseen
• Tuotantoon, jossa raskaiden kappaleiden siirtelyä halutaan vähentää

Miksi valita HBP1100-1500 GANTRY vannesaha?

• Liikkuva sahausportaali helpottaa suurten kappaleiden käsittelyä
• Suuri Ø 1100 / 1500 × 1100 mm sahauskapasiteetti
• Servo-ohjattu sahaussyöttö kahdella kuularuuvilla
• Keskittävä materiaalinkiinnitys helpottaa kookkaiden kappaleiden käsittelyä
• Mahdollisuus automatisoituun sahausjärjestelmään
• Erittäin vakaa portaalirakenne vaativaan teollisuuskäyttöön

Tekniset pääominaisuudet

• Sahauskapasiteetti, pyöreä: Ø 1100 mm
• Sahauskapasiteetti, suorakaide: 1500 × 1100 mm
• Pienin sahattava pyöreä kappale: Ø 400 mm
• Pienin sahattava suorakaide: 400 × 50 mm
• Teränopeus: 8–84 m/min
• Terän koko: 13 730 × 80 × 1,6 mm
• Sahausmoottori: 15 kW
• Kokonaisteho: 30 kW
• Työpöydän koko: 6500 × 1200 mm
• Portaalin vaakasuuntainen liike: 5000 mm
• Portaalin pystysuuntainen liike: 1200 mm
• Koneen pituus: 8000 mm
• Koneen leveys: 7400 mm
• Koneen korkeus: 3850 mm
• Paino: 31 000 kg
