HBP1100-1800 GANTRY

HBP1100-1800 GANTRY vannesaha

Behringer HBP1100-1800 GANTRY on erittäin järeä puoliautomaattinen gantry-vannesaha suurten valukappaleiden, vapaasti taottujen aihioiden ja muiden massiivisten työkappaleiden tehokkaaseen katkaisuun. Liikkuva sahausportaali, jopa 1800 × 1100 mm sahauskapasiteetti ja servo-ohjattu sahaussyöttö tekevät koneesta tehokkaan ratkaisun erityisesti taonta-, valssaus- ja valimoteollisuuden sekä teräksen jatkojalostuksen vaativiin sahaustarpeisiin.

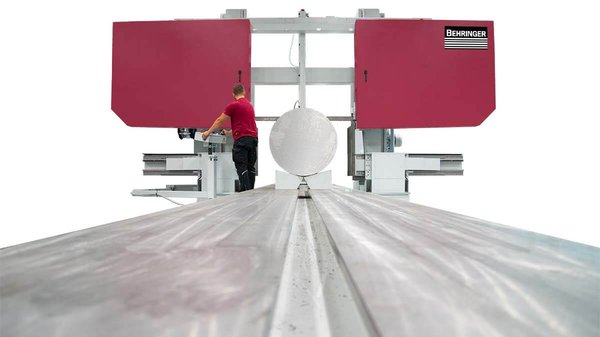

Liikkuva sahausportaali helpottaa suurten kappaleiden käsittelyä

HBP1100-1800 GANTRY -mallissa sahausportaali liikkuu suhteessa työpöytään, jolloin erittäin raskaita kappaleita ei tarvitse siirtää sahausten välillä samalla tavalla kuin perinteisessä ratkaisussa. Portaalin vaakasuuntainen liikealue on jopa 5000 mm.

Työpöytä voidaan upottaa perustukseen, jolloin siirtymä hallin lattialta pöydälle jää matalaksi ja suurten kappaleiden käsittely helpottuu. Myös useita kappaleita voidaan sijoittaa rinnakkain, mikä voi vähentää nosturin käyttötarvetta tuotannossa.

Suunniteltu valukappaleille ja taotuille aihioille

Behringer määrittelee GANTRY-sarjan erityisesti suurten valublokkien ja vapaasti taottujen kappaleiden sahaamiseen. Tyypillisiä käyttökohteita ovat taonta- ja valssausteollisuus, valimot, teräksen jatkojalostus sekä työkalu- ja muottiteollisuuden esituotanto.

Kone soveltuu erityisesti:

• Suurille valukappaleille
• Vapaasti taotuille aihioille
• Massiivisille teräskappaleille
• Taonta- ja valssausteollisuuteen
• Valimoihin
• Teräksen jatkojalostukseen
• Työkalu- ja muottiteollisuuden esituotantoon

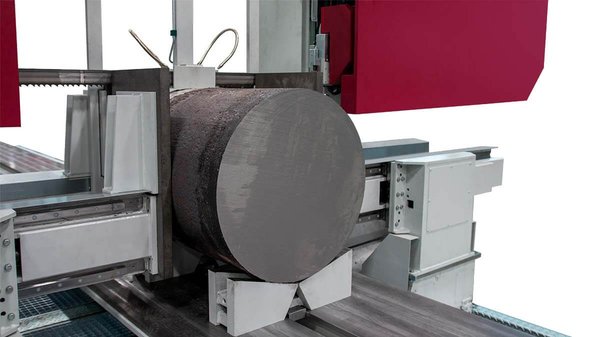

Keskittävä materiaalinkiinnitys

Materiaalipuristimet ja teränohjausvarret liikkuvat toisistaan riippumatta. Työkappale voidaan kiinnittää siihen asentoon, johon se on asetettu pöydälle ilman, että sitä tarvitsee siirtää kiinteää puristimen leukaa vasten.

Tämä on merkittävä etu erityisesti suurilla, painavilla ja hankalasti käsiteltävillä kappaleilla.

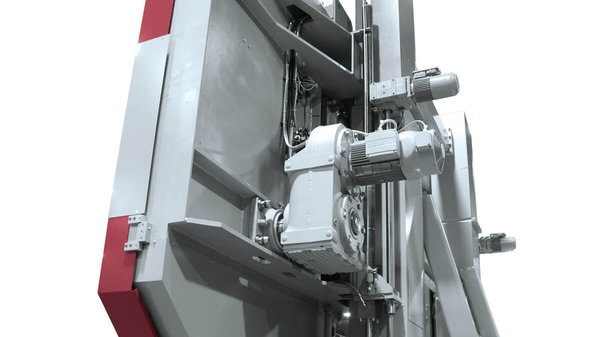

Servo-ohjattu sahaussyöttö tarkkaan lastunpoistoon

Behringerin servo-ohjattu sahaussyöttö toimii kahdella kuularuuvilla. Yhdessä sahauspaineen hallinnan kanssa järjestelmä tuottaa tasaisen lastunpoiston erityisesti hitailla syöttöliikkeillä.

Ratkaisu mahdollistaa suurten ja vaikeasti sahattavien materiaalien tehokkaan katkaisun samalla, kun sahausprosessin hallinta tukee pitkää vannesahanterän käyttöikää.

Erittäin vakaa portaalirakenne

Kaksi massiivista pylvästä ja niitä tukevat rakenteet muodostavat erittäin vakaan konekokonaisuuden. Behringerin mukaan portaalirakenteen etuja ovat vähäinen värähtely, suuri kuormitettavuus ja erittäin pitkä käyttöikä.

Rakenteen etuja ovat:

• Vähäinen värähtely sahaamisen aikana
• Suuri kuormitettavuus
• Vakaa ja tarkka sahausprosessi
• Pitkä koneen käyttöikä

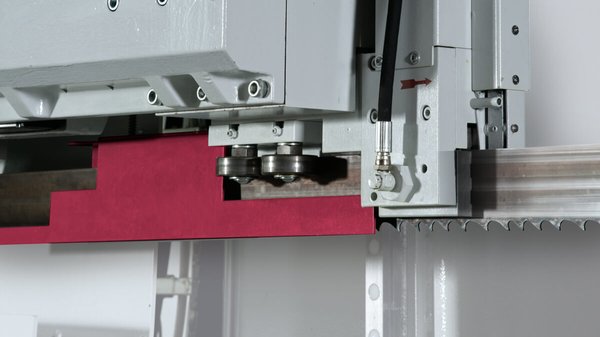

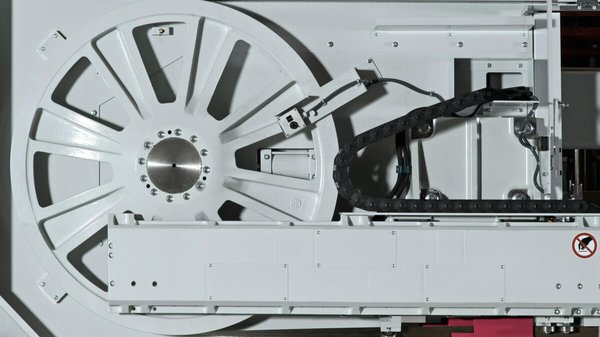

Valurautaiset teränohjausosat

Behringer hyödyntää koneessa värähtelyä vaimentavia valurautaisia teränohjausosia ja kovametallisia teränohjaimia. Ratkaisu tukee vakaata terän kulkua ja auttaa pidentämään vannesahanterän käyttöikää vaativassa sahauksessa.

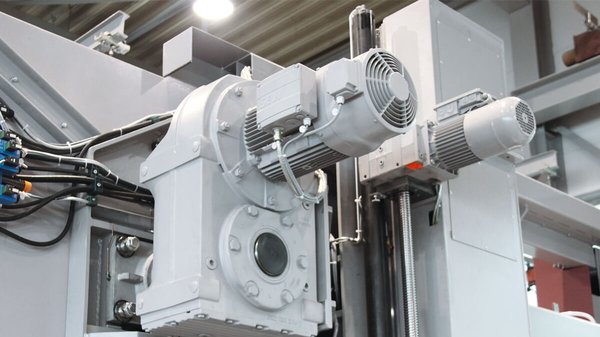

Tehokas sahauskäyttö

HBP1100-1800 GANTRYssa on 15 kW:n sahausmoottori ja koneen kokonaisteho on 30 kW. Sahauskäytössä hyödynnetään suuren vääntömomentin taajuusmuuttajaohjausta ja raskaaseen käyttöön suunniteltua onttoakselivaihteistoa.

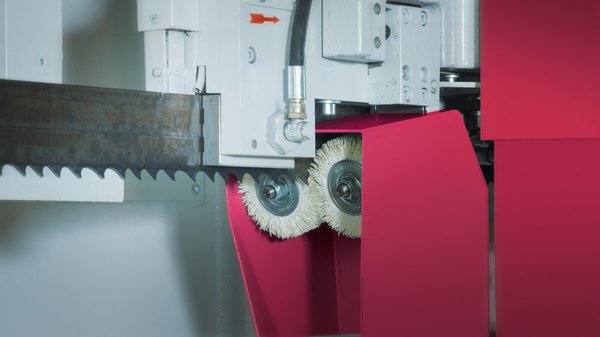

Automaattisesti säätyvät duplex-lastuharjat

Moottoroidut duplex-lastuharjat puhdistavat vannesahanterää aktiivisesti ja estävät lastujen kulkeutumista takaisin sahausuraan. Harjat säätyvät automaattisesti terää kohti, mikä ylläpitää tasaista puhdistustulosta.

Mahdollisuus automatisoituun sahausjärjestelmään

HBP1100-1800 GANTRY voidaan laajentaa automatisoiduksi sahausjärjestelmäksi. Tällöin yhdestä kappaleesta voidaan tehdä useita sahauksia tai rinnakkain sijoitetuista kappaleista erilaisia sahauksia täysin automaattisesti. Portaalin asemointi tapahtuu akseliohjatusti.

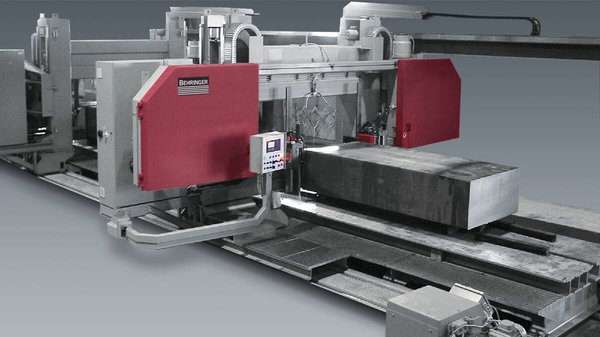

Erikoisratkaisuna gantry voidaan toteuttaa myös kahdella tai useammalla sahausyksiköllä.

Lisävarusteena 90° kääntyvä teränohjaus

Lisävarusteena saatava 90° kääntyvä teränohjaus mahdollistaa sekä pysty- että vaakasahauksen esimerkiksi materiaalinäytteiden irrottamiseen.

Hyvä saavutettavuus helpottaa huoltoa

Koneen avoin rakenne tarjoaa hyvän pääsyn tärkeisiin komponentteihin ja kulutusosiin. Tämä helpottaa huoltoa, korjaustöitä ja vannesahanterän vaihtamista.

Erittäin suuri 1800 × 1100 mm sahauskapasiteetti

HBP1100-1800 GANTRY tarjoaa suuren sahausalueen:

• Pyöreä materiaali: Ø 1100 mm
• Suorakaide: 1800 × 1100 mm
• Pienin pyöreä kappale: Ø 400 mm
• Pienin suorakaide: 400 × 50 mm

HBP1100-1500 GANTRY -malliin verrattuna tämän mallin keskeinen etu on suurempi 1800 mm sahausleveys.

Kenelle HBP1100-1800 GANTRY vannesaha sopii?

HBP1100-1800 GANTRY on erinomainen valinta:

• Taonta- ja valssausteollisuuteen
• Valimoihin
• Teräksen jatkojalostukseen
• Työkalu- ja muottiteollisuuteen
• Suurten valukappaleiden sahaamiseen
• Vapaasti taottujen aihioiden katkaisuun
• Leveiden ja massiivisten kappaleiden sahaamiseen
• Tuotantoon, jossa raskaan materiaalin siirtelyä halutaan vähentää

Miksi valita HBP1100-1800 GANTRY vannesaha?

• Liikkuva sahausportaali vähentää raskaan materiaalin käsittelytarvetta
• Erittäin suuri Ø 1100 / 1800 × 1100 mm sahauskapasiteetti
• Servo-ohjattu sahaussyöttö kahdella kuularuuvilla
• Keskittävä materiaalinkiinnitys suurille kappaleille
• Mahdollisuus automatisoituun sahausjärjestelmään
• Erittäin vakaa portaalirakenne vaativaan teollisuuskäyttöön

Tekniset pääominaisuudet

• Sahauskapasiteetti, pyöreä: Ø 1100 mm
• Sahauskapasiteetti, suorakaide: 1800 × 1100 mm
• Pienin sahattava pyöreä kappale: Ø 400 mm
• Pienin sahattava suorakaide: 400 × 50 mm
• Teränopeus: 8–84 m/min
• Terän koko: 14 330 × 80 × 1,6 mm
• Sahausmoottori: 15 kW
• Kokonaisteho: 30 kW
• Työpöydän koko: 6500 × 1500 mm
• Portaalin vaakasuuntainen liike: 5000 mm
• Portaalin pystysuuntainen liike: 1200 mm
• Koneen pituus: 8000 mm
• Koneen leveys: 8100 mm
• Koneen korkeus: 3850 mm
• Paino: 32 000 kg
