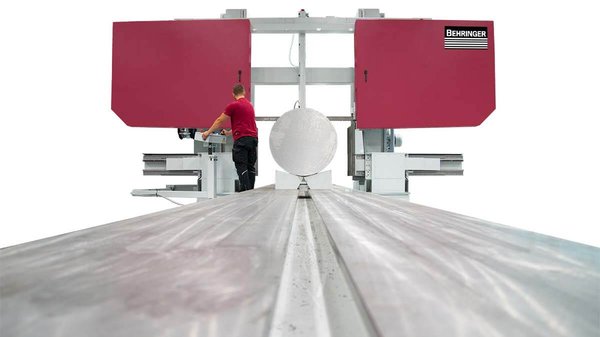

HBP1100-2100 GANTRY
Behringer HBP1100-2100 GANTRY on järeä gantry-vannesaha suurten valukappaleiden ja taottujen aihioiden tehokkaaseen sahaukseen jopa 2100 × 1100 mm kapasiteetilla.
Kestävä ja helppokäyttöinen
-
Gantry-rakenteinen suurvannesaha erittäin suurille kappaleille
Suunniteltu erityisesti takomoihin, valimoihin ja teräksen jatkojalostukseen, joissa käsitellään erittäin suuria mittoja ja massiivisia kappaleita.
-
Liikkuva sahayksikkö, kappale pysyy paikallaan
Sahayksikkö liikkuu materiaalin yli portaalirakenteessa, mikä mahdollistaa erittäin suurten ja painavien kappaleiden käsittelyn ilman siirtelyä
-
Erittäin vakaa portalirakenne (gantry design)
Kaksipilarinen rakenne minimoi värinän ja mahdollistaa korkean kuormituksen sekä pitkän käyttöiän.
-
Optimoitu tilankäyttö ja materiaalinkäsittely
Upotettu materiaalipöytä mahdollistaa matalan lastauskorkeuden ja helpon käsittelyn. Koneen footprint vastaa materiaalin kapasiteettia.
-
Erittäin suuri leikkuukapasiteetti (jopa ~2100 × 1100 mm)
Mahdollistaa erittäin leveiden ja massiivisten kappaleiden sahauksen yhdellä asetuksella. Soveltuu erityisesti suurille valublokeille
-

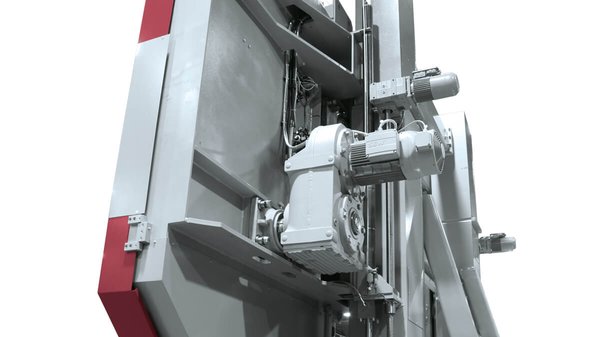

Servo Feed System
Takaa tasaisen lastunmuodostuksen ja korkean leikkuutehon myös suurille ja vaikeasti sahattaville materiaaleille
-

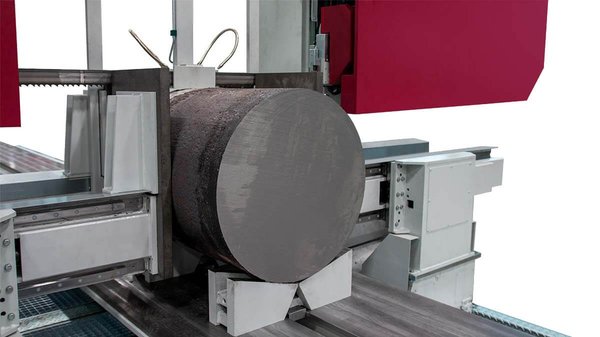

Keskeinen materiaalinkiinnitys
Mahdollistaa suurten ja epäsymmetristen kappaleiden kiinnityksen ilman siirtämistä. Parantaa tarkkuutta ja nopeuttaa asetuksia.
-

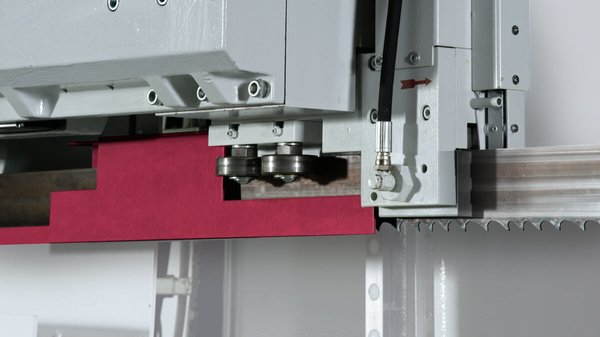

Valurautaiset ja kovametalliset teräohjaimet
Vähentävät värinää suoraan sahauskohdassa ja lisäävät terän käyttöikää sekä sahauslaatua
-

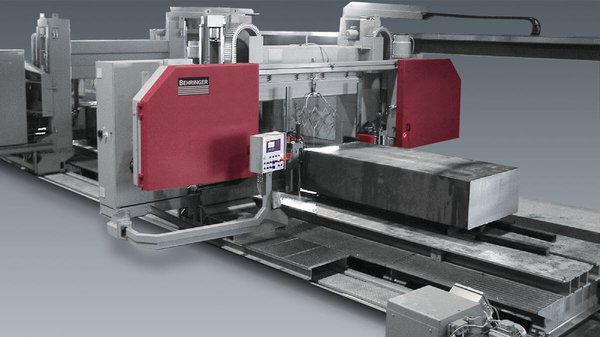

Mahdollisuus useaan sahayksikköön
Portaalirakenne voidaan varustaa useammalla sahayksiköllä, mikä mahdollistaa useiden leikkausten tekemisen samanaikaisesti ja kasvattaa tuottavuutta
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
Pienin sahausmitta pyöreä
mm
Pienin sahausmitta latta
500X50 mm
Terän koko
14930X80X1,6 mm
Sahauskorkeus
mm
Teränopeus
8-84 mm
| Paino | 34000 kg (kilogramma) |
|---|---|
| Mitat | 8000 × 8400 × 3850 mm (millimetri) |
| Automaatio | Automaattinen |
| Käyttökohde | Järeät vannesahat suurkappaleille |
| Sahaustyyppi | Suoraansahaava |
HBP1100-2100 GANTRY vannesaha
Behringer HBP1100-2100 GANTRY on erittäin järeä puoliautomaattinen gantry-vannesaha suurten valukappaleiden, vapaasti taottujen aihioiden ja muiden massiivisten työkappaleiden tehokkaaseen katkaisuun. Liikkuva sahausportaali, jopa 2100 × 1100 mm sahauskapasiteetti ja servo-ohjattu sahaussyöttö tekevät koneesta tehokkaan ratkaisun erityisesti taonta-, valssaus- ja valimoteollisuuden sekä teräksen jatkojalostuksen vaativiin sahaustarpeisiin.
Liikkuva sahausportaali vähentää raskaan materiaalin käsittelyä
HBP1100-2100 GANTRY -mallissa sahausportaali liikkuu työkappaleen yli. Näin erittäin raskaita kappaleita ei tarvitse siirtää sahausten välillä samalla tavalla kuin perinteisessä sahausratkaisussa.
Portaalin vaakasuuntainen liikealue on jopa 5000 mm, mikä mahdollistaa useiden sahausten tekemisen samaan kappaleeseen sekä useiden rinnakkain sijoitettujen kappaleiden käsittelyn.
Suunniteltu suurille valukappaleille ja taotuille aihioille
Behringer asemoi GANTRY-sarjan erityisesti suurten valukappaleiden ja vapaasti taottujen kappaleiden sahaamiseen. Tyypillisiä käyttökohteita ovat taonta- ja valssausteollisuus, valimot, teräksen jatkojalostus sekä työkalu- ja muottiteollisuuden esituotanto.
Kone soveltuu erityisesti:
- Suurille valukappaleille
- Vapaasti taotuille aihioille
- Massiivisille teräskappaleille
- Taonta- ja valssausteollisuuteen
- Valimoihin
- Teräksen jatkojalostukseen
- Työkalu- ja muottiteollisuuden esituotantoon
Keskittävä materiaalinkiinnitys helpottaa suurten kappaleiden käsittelyä
GANTRY-ratkaisun materiaalinkiinnitys mahdollistaa suurten kappaleiden kiinnittämisen niiden sijainnin mukaan ilman tarvetta siirtää kappaletta kiinteää puristusleukaa vasten.
Tästä on erityistä hyötyä erittäin suurilla, raskailla ja hankalasti käsiteltävillä kappaleilla, joiden siirtäminen vaatisi muuten merkittävästi enemmän materiaalinkäsittelyä.
Servo-ohjattu sahaussyöttö tarkkaan lastunpoistoon
Behringerin servo-ohjattu sahaussyöttö toimii kahdella kuularuuvilla. Sahauspaineen hallinta auttaa tuottamaan tasaisen lastunpoiston erityisesti hitailla syöttöliikkeillä.
Ratkaisu mahdollistaa suurten ja vaikeasti sahattavien materiaalien tehokkaan katkaisun ja tukee samalla vannesahanterän pitkää käyttöikää.
Erittäin vakaa portaalirakenne
Kaksi massiivista pylvästä ja niitä yhdistävät tukirakenteet muodostavat erittäin jäykän ja vähän värähtelevän konekokonaisuuden. Portaalirakenne on suunniteltu kestämään suurten kappaleiden sahaamisen aiheuttamia kuormituksia.
Rakenteen etuja ovat:
- Vähäinen värähtely sahaamisen aikana
- Erittäin suuri kuormitettavuus
- Vakaa ja tarkka sahausprosessi
- Pitkä koneen käyttöikä
Suuri 2100 × 1100 mm sahauskapasiteetti
HBP1100-2100 GANTRY tarjoaa HBP1100 GANTRY -sarjan erittäin suuren sahausleveyden:
- Pyöreä materiaali: Ø 1100 mm
- Suorakaide: 2100 × 1100 mm
- Pienin pyöreä kappale: Ø 500 mm
- Pienin suorakaide: 500 × 50 mm
Mallin keskeinen ero HBP1100-1800 GANTRYyn verrattuna on sahausleveyden kasvu 1800 mm:stä 2100 mm:iin.

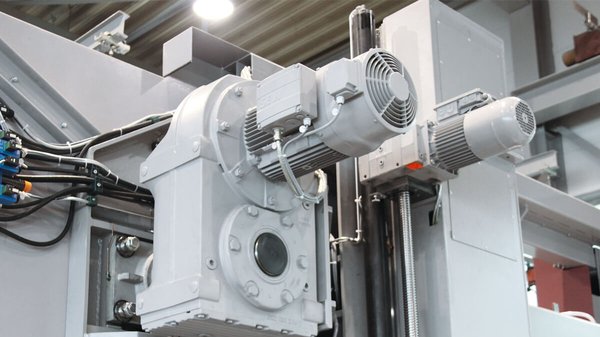

Tehokas sahauskäyttö
HBP1100-2100 GANTRYssa on 15 kW:n sahausmoottori ja koneen kokonaisteho on 30 kW. Teränopeusalue 8–84 m/min mahdollistaa sahausnopeuden sovittamisen erilaisten vaativien materiaalien käsittelyyn.
Suuri työpöytä ja pitkä portaalin liike
Koneen materiaalipöydän koko on 6500 × 1800 mm. Portaalin vaakasuuntainen liike on 5000 mm ja pystysuuntainen liike 1200 mm. Tämä tarjoaa suuren työalueen ja joustavuutta erittäin kookkaiden kappaleiden käsittelyyn.
Mahdollisuus automatisoituun sahausjärjestelmään
GANTRY-rakenne soveltuu myös automatisoituihin sahausratkaisuihin. Portaalin akseliohjattu asemointi mahdollistaa useiden sahausten tekemisen samaan kappaleeseen tai rinnakkain sijoitettuihin kappaleisiin ilman jatkuvaa manuaalista uudelleenasemointia.
Kenelle HBP1100-2100 GANTRY vannesaha sopii?
HBP1100-2100 GANTRY on erinomainen valinta:
- Taonta- ja valssausteollisuuteen
- Valimoihin
- Teräksen jatkojalostukseen
- Työkalu- ja muottiteollisuuden esituotantoon
- Suurten valukappaleiden sahaamiseen
- Vapaasti taottujen aihioiden katkaisuun
- Erittäin leveiden ja massiivisten kappaleiden käsittelyyn
- Tuotantoon, jossa raskaan materiaalin siirtelyä halutaan vähentää
Miksi valita HBP1100-2100 GANTRY vannesaha?
- Erittäin suuri Ø 1100 / 2100 × 1100 mm sahauskapasiteetti
- Liikkuva sahausportaali vähentää materiaalin siirtotarvetta
- Servo-ohjattu sahaussyöttö kahdella kuularuuvilla
- 5000 mm portaalin vaakasuuntainen liike
- Erittäin vakaa rakenne suurille ja raskaille kappaleille
- Soveltuu myös automatisoituihin sahausjärjestelmiin
Tekniset pääominaisuudet
- Sahauskapasiteetti, pyöreä: Ø 1100 mm
- Sahauskapasiteetti, suorakaide: 2100 × 1100 mm
- Pienin sahattava pyöreä kappale: Ø 500 mm
- Pienin sahattava suorakaide: 500 × 50 mm
- Teränopeus: 8–84 m/min
- Terän koko: 14 930 × 80 × 1,6 mm
- Sahausmoottori: 15 kW
- Kokonaisteho: 30 kW
- Työpöydän koko: 6500 × 1800 mm
- Portaalin vaakasuuntainen liike: 5000 mm
- Portaalin pystysuuntainen liike: 1200 mm
- Koneen pituus: 8000 mm
- Koneen leveys: 8400 mm
- Koneen korkeus: 3850 mm
- Paino: 34 000 kg
