HBP1100 GANTRY

HBP1100 GANTRY vannesaha

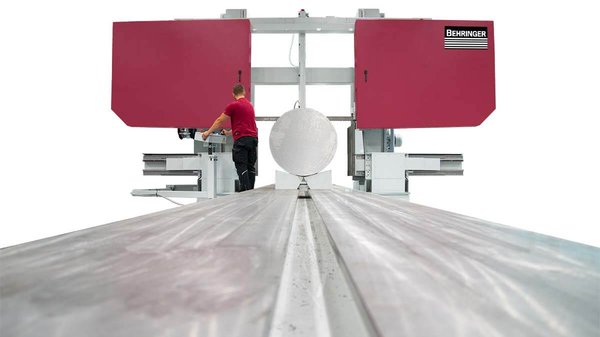

Behringer HBP1100 GANTRY on erittäin järeä puoliautomaattinen metallivannesaha suurten valukappaleiden, vapaasti taottujen kappaleiden ja muiden massiivisten työkappaleiden tehokkaaseen katkaisuun. Gantry-rakenteessa sahausportaali liikkuu työkappaleen yli, mikä helpottaa suurten ja raskaiden materiaalien käsittelyä. Jopa 1100 × 1100 mm sahauskapasiteetti, servo-ohjattu sahaussyöttö ja erittäin vakaa portaalirakenne tekevät koneesta tehokkaan ratkaisun raskaan teollisuuden vaativiin sahaustarpeisiin.

Suunniteltu suurille valukappaleille ja taotuille aihioille

Tässä mallissa voimme käyttää käyttökohteina juuri valukappaleita ja taottuja aihioita – toisin kuin tavallisten HBP-mallien kohdalla. Behringer määrittelee HBP GANTRY -sarjan nimenomaan suurten valublokkien ja vapaasti taottujen kappaleiden sahaamiseen. Valmistaja nostaa käyttökohteiksi taonta-, valssaus- ja valimoteollisuuden sekä teräksen jatkojalostuksen ja työkalujen ja muottien valmistuksen esituotannon.

Kone soveltuu erityisesti:

• Suurille valukappaleille
• Vapaasti taotuille aihioille
• Massiivisille työkappaleille
• Taonta- ja valssauslaitoksille
• Valimoihin
• Teräksen jatkojalostukseen
• Työkalu- ja muottiteollisuuden esituotantoon

Liikkuva saha helpottaa materiaalinkäsittelyä

HBP1100 GANTRY -mallissa suurta työkappaletta ei tarvitse syöttää sahauskoneen läpi perinteiseen tapaan, vaan portaali liikkuu vaakasuunnassa työpöydän suhteen. Portaalin vaakasuuntainen liikealue on jopa 5000 mm.

Ratkaisu mahdollistaa myös useiden kappaleiden sijoittamisen rinnakkain työalueelle. Tämä voi vähentää nosturin käyttötarvetta ja helpottaa erityisen suurten ja raskaiden materiaalien käsittelyä.

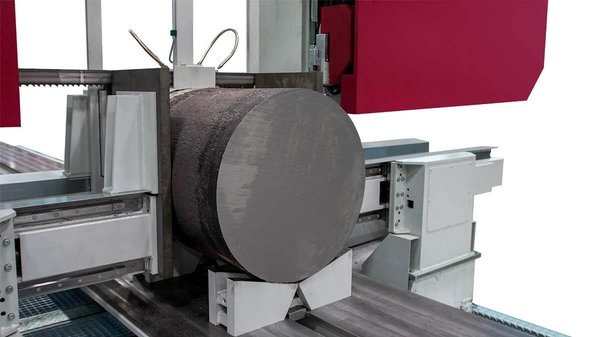

Keskittävä materiaalinkiinnitys

HBP1100 GANTRY on suunniteltu erityisesti hankalasti käsiteltäville ja kookkaille kappaleille. Materiaalipuristimet ja teränohjausvarret liikkuvat toisistaan riippumatta.

Työkappale voidaan kiinnittää siihen asentoon, johon se on asetettu työpöydälle. Sitä ei tarvitse siirtää kiinteää puristimen leukaa vasten, mikä on merkittävä etu suuria ja raskaita kappaleita käsiteltäessä.

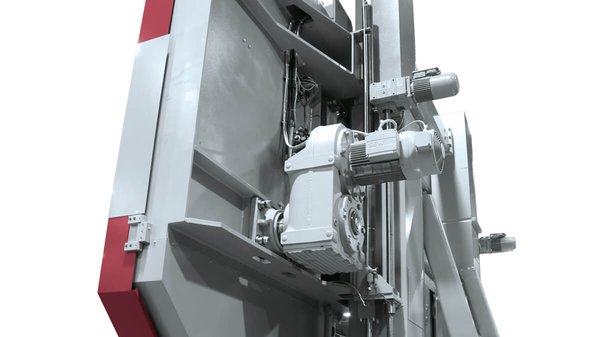

Servo-ohjattu sahaussyöttö

Behringerin servo-ohjattu sahaussyöttö toimii kahdella kuularuuvilla. Sahauspaineen hallinta mahdollistaa tasaisen lastunpoiston erityisesti hitailla syöttöliikkeillä.

Ratkaisu mahdollistaa suurten ja vaikeasti sahattavien materiaalien tehokkaan katkaisun ja auttaa samalla pidentämään vannesahanterän käyttöikää.

Erittäin vakaa portaalirakenne

HBP1100 GANTRY -mallin järeä portaalirakenne muodostuu kahdesta massiivisesta pylväästä ja tukirakenteista. Rakenteen suuri jäykkyys vähentää värähtelyä sahaamisen aikana ja mahdollistaa erittäin suurten kuormien käsittelyn.

Rakenteen etuja ovat:

• Vähäinen värähtely
• Suuri kuormitettavuus
• Vakaa sahausprosessi
• Pitkä koneen käyttöikä

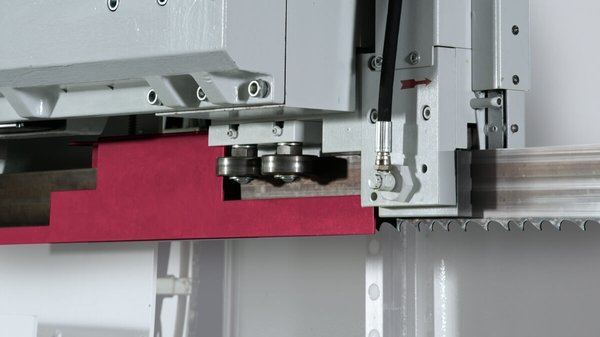

Valurautaiset teränohjausosat ja tarkka teränohjaus

Behringer hyödyntää koneessa värähtelyä vaimentavia valurautaisia teränohjausosia sekä kovametallisia teränohjaimia. Ratkaisu tukee vannesahanterää sahausprosessin aikana ja auttaa saavuttamaan vakaan sahaustuloksen myös erittäin suurilla kappaleilla.

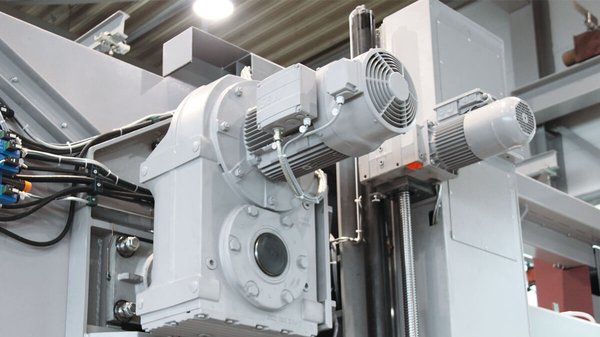

Tehokas sahauskäyttö

HBP1100 GANTRY:ssa on 15 kW:n sahausmoottori ja kokonaisteho on 30 kW. Suuren vääntömomentin taajuusmuuttajaohjattu sahauskäyttö on yhdistetty raskaaseen onttoakselivaihteistoon.

Eri materiaaleille on saatavana erilaisia nopeusalueita, joten kone voidaan mukauttaa käsiteltävän materiaalin ominaisuuksiin.

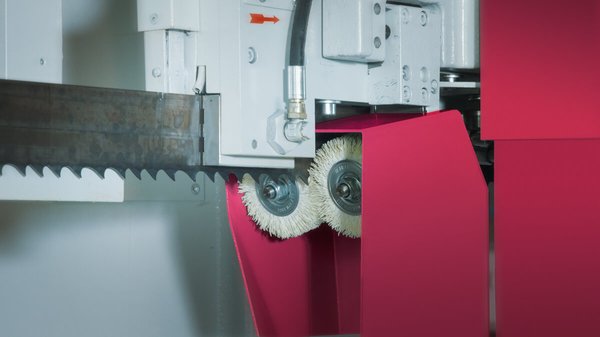

Automaattisesti säätyvät duplex-lastuharjat

Moottoroidut duplex-lastuharjat puhdistavat vannesahanterää aktiivisesti ja estävät lastujen kulkeutumista takaisin sahausuraan. Harjat säätyvät automaattisesti terää kohti, mikä ylläpitää tasaista puhdistustulosta.

Tehokas terän puhdistus auttaa pidentämään vannesahanterän käyttöikää ja vähentämään harjojen kulumista.

Mahdollisuus automatisoituun sahausjärjestelmään

HBP1100 GANTRY voidaan laajentaa automatisoiduksi sahausjärjestelmäksi. Tällöin yhdestä kappaleesta voidaan tehdä useita sahauksia tai useista rinnakkain sijoitetuista kappaleista erilaisia sahauksia täysin automaattisesti. Portaalin asemointi tapahtuu akseliohjatusti.

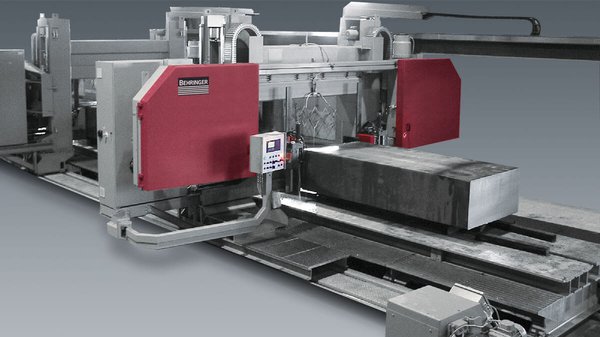

Erikoisratkaisuna gantry voidaan toteuttaa myös kahdella tai useammalla sahausyksiköllä.

Lisävarusteena kääntyvä teränohjaus

Lisävarusteena saatava 90° kääntyvä teränohjaus mahdollistaa sekä pysty- että vaakasahauksen. Ratkaisua voidaan hyödyntää esimerkiksi materiaalinäytteiden irrottamiseen.

Hyvä saavutettavuus helpottaa huoltoa

Koneen avoin rakenne tarjoaa hyvän pääsyn tärkeisiin komponentteihin ja kulutusosiin. Tämä helpottaa huoltoa ja korjaustöitä sekä nopeuttaa vannesahanterän vaihtamista.

Kenelle HBP1100 GANTRY vannesaha sopii?

HBP1100 GANTRY on erinomainen valinta:

• Taonta- ja valssausteollisuuteen
• Valimoihin
• Teräksen jatkojalostukseen
• Työkalu- ja muottiteollisuuteen
• Suurten valukappaleiden sahaamiseen
• Vapaasti taottujen aihioiden katkaisuun
• Tuotantoon, jossa suurten kappaleiden liikuttelua halutaan vähentää

Miksi valita HBP1100 GANTRY vannesaha?

• Liikkuva gantry-rakenne helpottaa suurten kappaleiden käsittelyä
• Suunniteltu erityisesti valukappaleille ja vapaasti taotuille aihioille
• Servo-ohjattu sahaussyöttö kahdella kuularuuvilla
• Erittäin vakaa portaalirakenne
• Mahdollisuus automatisoituun sahausjärjestelmään
• Mahdollisuus useamman sahausyksikön gantry-ratkaisuun

Tekniset pääominaisuudet

• Sahauskapasiteetti, pyöreä: Ø 1100 mm
• Sahauskapasiteetti, suorakaide: 1100 × 1100 mm
• Pienin sahattava pyöreä kappale: Ø 100 mm
• Pienin sahattava suorakaide: 100 × 50 mm
• Teränopeus: 8–84 m/min
• Terän koko: 12 930 × 80 × 1,6 mm
• Sahausmoottori: 15 kW
• Kokonaisteho: 30 kW
• Työpöydän koko: 6500 × 1200 mm
• Portaalin vaakasuuntainen liike: 5000 mm
• Portaalin pystysuuntainen liike: 1200 mm
• Koneen pituus: 8000 mm
• Koneen leveys: 7400 mm
• Koneen korkeus: 3850 mm
• Paino: 30 000 kg
