HBP1100T

HBP1100T vannesaha

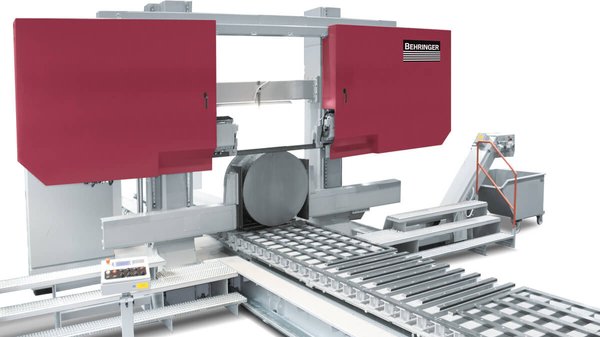

Behringer HBP1100T on erittäin järeä puoliautomaattinen pöytämallinen metallivannesaha suurten, massiivisten ja geometrialtaan vaihtelevien kappaleiden tehokkaaseen sahaukseen. 1100 × 1100 mm sahauskapasiteetti, tukeva materiaalipöytä ja servo-ohjattu sahaussyöttö tekevät koneesta erinomaisen ratkaisun erityisesti taonta- ja valssausteollisuuteen, valimoihin, teräksen jatkojalostukseen sekä työkalu- ja muottiteollisuuden vaativiin sahaustarpeisiin.

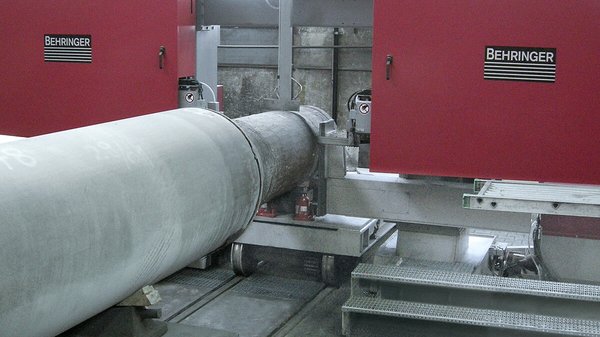

Pöytämallinen rakenne suurille ja erimuotoisille kappaleille

HBP1100T:n keskeinen ominaisuus on tukeva materiaalipöytä, joka tarjoaa vakaan alustan suurten ja painavien kappaleiden käsittelyyn. Pöytämallinen rakenne soveltuu erityisen hyvin geometrialtaan vaihteleville ja hankalasti käsiteltäville työkappaleille.

Pöydän matala 700 mm materiaalituen korkeus mahdollistaa koneen asentamisen normaalille hallin lattialle ilman kallista perustustyötä.

Keskittävä materiaalinkiinnitys

Materiaalipuristimet ja teränohjausvarret liikkuvat toisistaan riippumatta. Työkappale voidaan kiinnittää siihen asentoon, johon se on asetettu pöydälle ilman tarvetta siirtää sitä kiinteää puristusleukaa vasten.

Tämä on merkittävä etu erityisesti:

• suurilla ja painavilla kappaleilla
• geometrialtaan epäsäännöllisillä työkappaleilla
• valukappaleilla
• taotuilla aihioilla
• vaikeasti käsiteltävillä materiaaleilla.

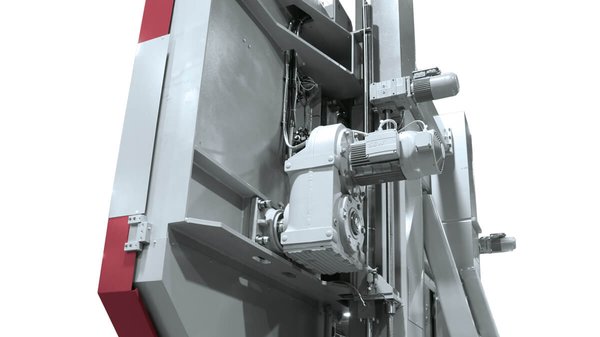

Servo-ohjattu sahaussyöttö kahdella kuularuuvilla

Behringerin servo-ohjattu sahaussyöttö toimii kahdella kuularuuvilla. Sahauspaineen hallinta ylläpitää tasaista lastunpoistoa erityisesti hitailla syöttöliikkeillä.

Ratkaisu mahdollistaa suurten ja vaikeasti sahattavien materiaalien tehokkaan katkaisun sekä auttaa samalla saavuttamaan pitkän vannesahanterän käyttöiän.

Vakaa portaalirakenne tarkkaan sahaukseen

HBP1100T hyödyntää Behringerin suurille vannesahoille ominaista portaalirakennetta. Kaksi massiivista pylvästä ja tukirakenteet muodostavat jäykän konekokonaisuuden.

Rakenteen etuja ovat:

• vähäinen värähtely sahaamisen aikana
• suuri kuormitettavuus
• vakaa sahausprosessi
• pitkä koneen käyttöikä.

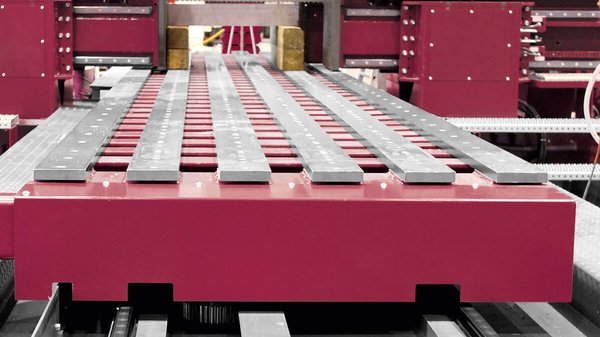

Tukeva materiaalipöytä jopa 30 000 kg kuormille

HBP1100T:n materiaalipöydän koko on 3000 × 1200 mm, ja sen suurin sallittu kuormitus on peräti 30 000 kg.

Tämä tekee koneesta erittäin hyvin soveltuvan massiivisten työkappaleiden käsittelyyn ja on mielestäni yksi tämän mallin tärkeimmistä ominaisuuksista nostaa esille myös Prodmacin sivulla.

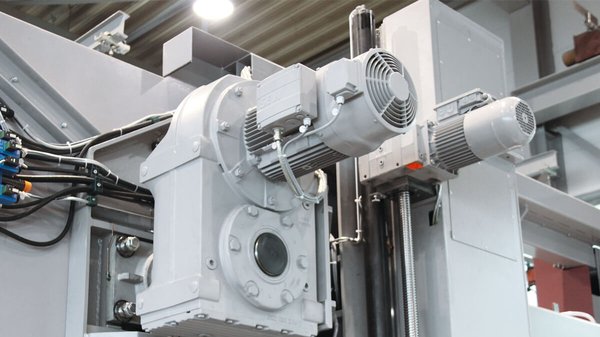

Tehokas sahauskäyttö

HBP1100T:n sahausmoottorin teho on 15 kW ja koneen kokonaisteho 30 kW. Teränopeusalue 8–84 m/min mahdollistaa sahausparametrien sovittamisen erilaisille materiaaleille.

Automaattisesti säätyvät duplex-lastuharjat

Moottoroidut duplex-lastuharjat puhdistavat vannesahanterää aktiivisesti ja estävät lastujen kulkeutumista takaisin sahausuraan. Harjat säätyvät automaattisesti terää kohti, jolloin puhdistustulos säilyy tasaisena.

Ratkaisu auttaa pidentämään vannesahanterän käyttöikää ja vähentämään lastuharjojen kulumista.

Mahdollisuus automatisoituun tuotantoon

HBP1100T toimitetaan vakiona puoliautomaattisena, mutta kone voidaan automatisoida lisäämällä materiaalipöydän päähän ylimääräinen puristin. Materiaalin asemointi tapahtuu tällöin akseliohjatusti.

Tämä mahdollistaa koneen mukauttamisen myös automatisoidumpiin tuotantoprosesseihin.

Lisävarusteena 90° kääntyvä teränohjaus

Lisävarusteena saatava 90° kääntyvä teränohjaus mahdollistaa sekä pysty- että vaakasahauksen. Behringer mainitsee ratkaisun käyttökohteeksi esimerkiksi materiaalinäytteiden irrottamisen.

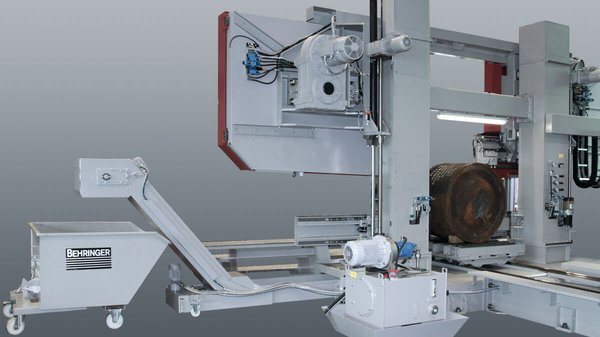

Tehokas lastunpoisto

Koneessa on lastunkuljetin integroidulla jäähdytysnestesäiliöllä. Ratkaisu tukee tehokasta lastunhallintaa ja auttaa pitämään sahausprosessin toimintavarmana suurilla sahausmäärillä.

Helppo asentaa ilman perustustöitä

Yksi HBP T -sarjan kiinnostavista eduista GANTRY-sarjaan verrattuna on asennettavuus. HBP1100T voidaan asentaa olemassa olevalle hallin lattialle ilman erillisiä perustustöitä.

Matala pöytäkorkeus helpottaa samalla suurten kappaleiden käsittelyä.

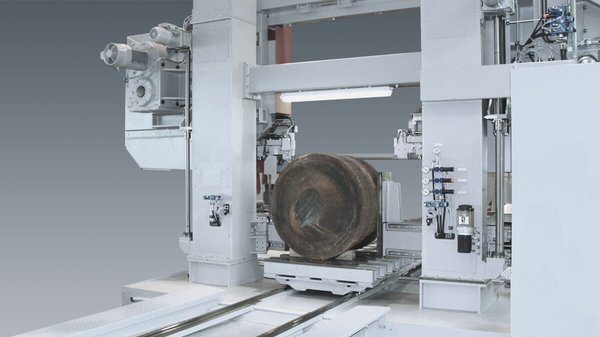

Hyvä saavutettavuus helpottaa huoltoa

Avoin rakenne tarjoaa hyvän pääsyn tärkeisiin komponentteihin ja kulutusosiin. Tämä helpottaa koneen huoltoa ja korjaamista sekä vannesahanterän vaihtamista.

Suuri 1100 × 1100 mm sahauskapasiteetti

HBP1100T tarjoaa suuren sahausalueen:

• Pyöreä materiaali: Ø 1100 mm
• Suorakaide: 1100 × 1100 mm
• Pienin pyöreä kappale: Ø 100 mm
• Pienin suorakaide: 100 × 50 mm.

Kenelle HBP1100T vannesaha sopii?

HBP1100T on erinomainen valinta:

• taonta- ja valssausteollisuuteen
• valimoihin
• teräksen jatkojalostukseen
• työkalu- ja muottiteollisuuteen
• suurten valukappaleiden sahaamiseen
• taottujen aihioiden katkaisuun
• suurten ja geometrialtaan vaihtelevien kappaleiden sahaamiseen
• tuotantoon, jossa tarvitaan erittäin suurta pöydän kantavuutta.

Miksi valita HBP1100T vannesaha?

• Suuri Ø 1100 / 1100 × 1100 mm sahauskapasiteetti
• Tukeva materiaalipöytä jopa 30 000 kg kuormitukselle
• Servo-ohjattu sahaussyöttö kahdella kuularuuvilla
• Keskittävä materiaalinkiinnitys helpottaa suurten kappaleiden käsittelyä
• Vakaa portaalirakenne vaativaan teollisuuskäyttöön
• Asennettavissa hallin lattialle ilman erillisiä perustustöitä.

Tekniset pääominaisuudet

• Sahauskapasiteetti, pyöreä: Ø 1100 mm
• Sahauskapasiteetti, suorakaide: 1100 × 1100 mm
• Pienin sahattava pyöreä kappale: Ø 100 mm
• Pienin sahattava suorakaide: 100 × 50 mm
• Sahausmoottori: 15 kW
• Teränopeus: 8–84 m/min
• Terän koko: 12 930 × 80 × 1,6 mm
• Kokonaisteho: 30 kW
• Työpöydän koko (P × L): 3000 × 1200 mm
• Työpöydän maksimikuormitus: 30 000 kg
• Materiaalituen korkeus: 700 mm
• Koneen pituus: 6000 mm
• Koneen leveys: 7400 mm
• Koneen korkeus: 3850 mm
• Paino: 14 000 kg.
