HBP1500-1800 GANTRY
Behringer HBP1500-1800 GANTRY on järeä gantry-vannesaha suurten valukappaleiden ja taottujen aihioiden tehokkaaseen sahaukseen jopa 1800 × 1500 mm kapasiteetilla.
Kestävä ja helppokäyttöinen
-
Gantry-rakenteinen suurvannesaha erittäin suurille kappaleille
Suunniteltu erityisesti takomoihin, valimoihin ja teräksen jatkojalostukseen, joissa käsitellään erittäin suuria mittoja ja massiivisia kappaleita.
-
Liikkuva sahayksikkö, kappale pysyy paikallaan
Sahayksikkö liikkuu materiaalin yli portaalirakenteessa, mikä mahdollistaa erittäin suurten ja painavien kappaleiden käsittelyn ilman siirtelyä
-
Erittäin vakaa portalirakenne (gantry design)
Kaksipilarinen rakenne minimoi värinän ja mahdollistaa korkean kuormituksen sekä pitkän käyttöiän.
-
Suuri työpöytä ja pitkät liikeradat
Työpöytä noin 6500 × 1500 mm sekä portaalin liike jopa 5000 mm (vaaka) / 1600 mm (pysty) mahdollistavat erittäin suurten kappaleiden käsittelyn
-
Erittäin suuri leikkuukapasiteetti (jopa 1500 × 1800 mm)
Mahdollistaa erittäin leveiden ja korkeiden kappaleiden sahauksen yhdellä asetuksella. Soveltuu erityisesti takeille, valublokeille ja suurille aihioille
-
Servo Feed System
Takaa tasaisen lastunmuodostuksen ja korkean leikkuutehon myös suurille ja vaikeasti sahattaville materiaaleille
-
Tehokas lastunpoisto ja automaattiset lastuharjat –
Harjat poistavat lastut tehokkaasti ja pidentävät terän käyttöikää
-
Räätälöitävä ja tuotantoon integroitava ratkaisu
Kone voidaan konfiguroida laajasti eri tarpeisiin ja integroida osaksi sahalinjoja tai automatisoituja tuotantoprosesseja
-
Mahdollisuus useaan sahayksikköön
Portaalirakenne voidaan varustaa useammalla sahayksiköllä, mikä mahdollistaa useiden leikkausten tekemisen samanaikaisesti ja kasvattaa tuottavuutta
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
Pienin sahausmitta pyöreä
mm
Pienin sahausmitta latta
400X50 mm
Terän koko
14830X80X1,6 mm
Sahauskorkeus
mm
Teränopeus
8-84 mm
| Paino | 33000 kg (kilogramma) |
|---|---|
| Mitat | 11600 × 7800 × 4200 mm (millimetri) |
| Automaatio | Automaattinen |
| Käyttökohde | Järeät vannesahat suurkappaleille |
| Sahaustyyppi | Suoraansahaava |
HBP1500-1800 GANTRY vannesaha
Behringer HBP1500-1800 GANTRY on erittäin järeä puoliautomaattinen gantry-vannesaha suurten valukappaleiden, vapaasti taottujen aihioiden ja muiden massiivisten työkappaleiden tehokkaaseen katkaisuun. Liikkuva sahausportaali, jopa 1800 × 1500 mm sahauskapasiteetti ja servo-ohjattu sahaussyöttö tekevät koneesta tehokkaan ratkaisun erityisesti taonta-, valssaus- ja valimoteollisuuden sekä teräksen jatkojalostuksen vaativiin sahaustarpeisiin.

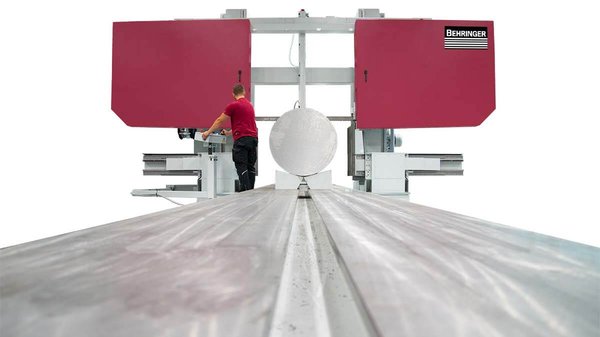

Liikkuva sahausportaali helpottaa suurten kappaleiden käsittelyä
HBP1500-1800 GANTRY -mallissa sahausportaali liikkuu suhteessa materiaalipöytään. Ratkaisu vähentää erittäin raskaiden kappaleiden siirtämisen tarvetta sahausten välillä ja helpottaa materiaalinkäsittelyä.
Materiaalipöytä voidaan upottaa perustukseen, jolloin siirtymä hallin lattialta pöydälle jää matalaksi. Kone mahdollistaa myös useiden kappaleiden sijoittamisen rinnakkain, mikä voi vähentää nosturin käyttötarvetta. Portaalin vaakasuuntainen liikealue on jopa 5000 mm.
Suunniteltu suurille valukappaleille ja taotuille aihioille
Behringer on suunnitellut GANTRY-sarjan erityisesti suurten valublokkien ja vapaasti taottujen kappaleiden sahaamiseen. Tyypillisiä käyttökohteita ovat taonta- ja valssausteollisuus, valimot, teräksen jatkojalostus sekä työkalu- ja muottiteollisuuden esituotanto.
Kone soveltuu erityisesti:
- Suurille valukappaleille
- Vapaasti taotuille aihioille
- Massiivisille työkappaleille
- Taonta- ja valssausteollisuuteen
- Valimoihin
- Teräksen jatkojalostukseen
- Työkalu- ja muottiteollisuuden esituotantoon

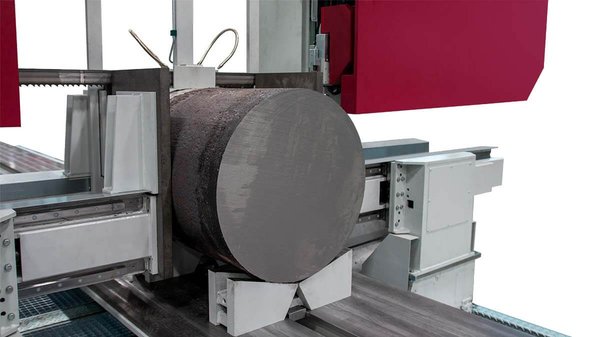

Keskittävä materiaalinkiinnitys
Materiaalipuristimet ja teränohjausvarret liikkuvat toisistaan riippumatta. Työkappale voidaan kiinnittää siihen asentoon, johon se on asetettu työpöydälle ilman tarvetta siirtää sitä kiinteää puristusleukaa vasten.
Ratkaisu helpottaa erityisesti erittäin suurten, painavien ja hankalasti käsiteltävien kappaleiden sahaamista.

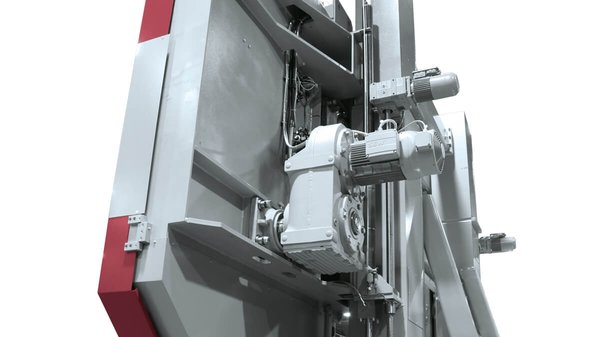

Servo-ohjattu sahaussyöttö
Behringerin servo-ohjattu sahaussyöttö toimii kahdella kuularuuvilla. Sahauspaineen hallinta tuottaa tasaisen lastunpoiston erityisesti hitailla syöttöliikkeillä.
Ratkaisu mahdollistaa suurten ja vaikeasti sahattavien materiaalien tehokkaan katkaisun ja auttaa samalla pidentämään vannesahanterän käyttöikää.
Erittäin vakaa portaalirakenne
Kaksi massiivista pylvästä ja niitä tukevat rakenteet muodostavat erittäin jäykän ja vakaan konekokonaisuuden. Portaalirakenne minimoi värähtelyä sahaamisen aikana ja mahdollistaa suuren kuormitettavuuden myös erittäin suuria kappaleita käsiteltäessä.
Rakenteen etuja ovat:
- Vähäinen värähtely sahaamisen aikana
- Suuri kuormitettavuus
- Vakaa ja tarkka sahausprosessi
- Pitkä koneen käyttöikä

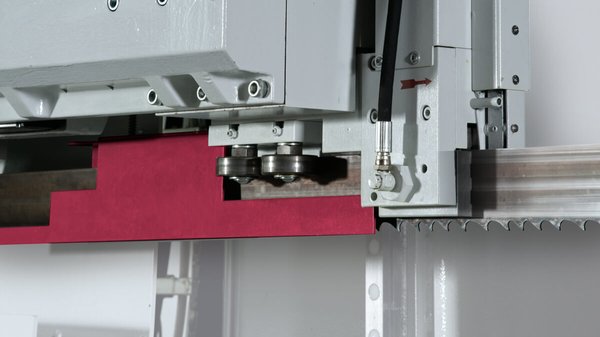

Tarkka teränohjaus
Koneessa käytetään värähtelyä vaimentavia valurautaisia teränohjausosia ja kovametallisia teränohjaimia. Tarkka teränohjaus tukee vakaata sahausprosessia ja pitkää vannesahanterän käyttöikää vaativissa sahausolosuhteissa.

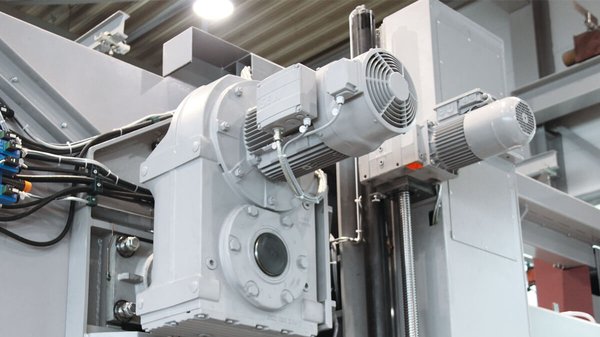

Tehokas sahauskäyttö
HBP1500-1800 GANTRYssa on 15 kW:n sahausmoottori ja koneen kokonaisteho on 30 kW. Sahauskäytössä hyödynnetään suuren vääntömomentin taajuusmuuttajaohjausta ja raskaaseen käyttöön suunniteltua onttoakselivaihteistoa.
Eri materiaaleille on saatavana erilaisia nopeusalueita, joten sahausprosessi voidaan mukauttaa käsiteltävän materiaalin ominaisuuksiin.

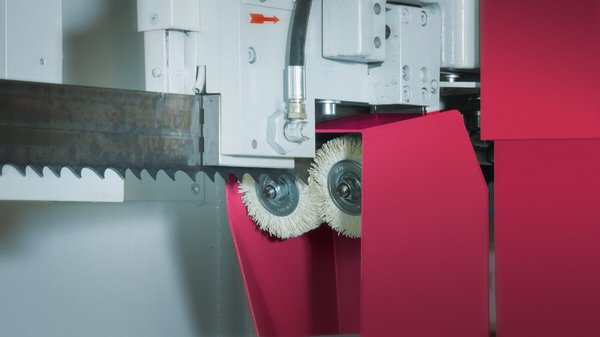

Automaattisesti säätyvät duplex-lastuharjat
Moottoroidut duplex-lastuharjat puhdistavat vannesahanterää aktiivisesti ja estävät lastujen kulkeutumista takaisin sahausuraan. Harjat säätyvät automaattisesti terää kohti, mikä ylläpitää tasaista puhdistustulosta, auttaa pidentämään terän käyttöikää ja vähentää harjojen kulumista.

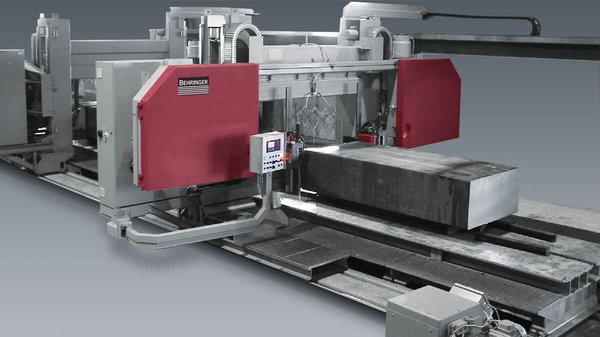

Mahdollisuus automatisoituun sahausjärjestelmään
HBP1500-1800 GANTRY voidaan laajentaa automatisoiduksi sahausjärjestelmäksi. Tällöin yhdestä kappaleesta voidaan tehdä useita sahauksia tai rinnakkain sijoitetuista kappaleista erilaisia sahauksia täysin automaattisesti. Portaalin asemointi tapahtuu akseliohjatusti.
Erikoisratkaisuna gantry voidaan toteuttaa myös kahdella tai useammalla sahausyksiköllä.
Lisävarusteena 90° kääntyvä teränohjaus
Lisävarusteena saatava 90° kääntyvä teränohjaus mahdollistaa sekä pysty- että vaakasahauksen. Behringer mainitsee käyttökohteeksi esimerkiksi materiaalinäytteiden irrottamisen.

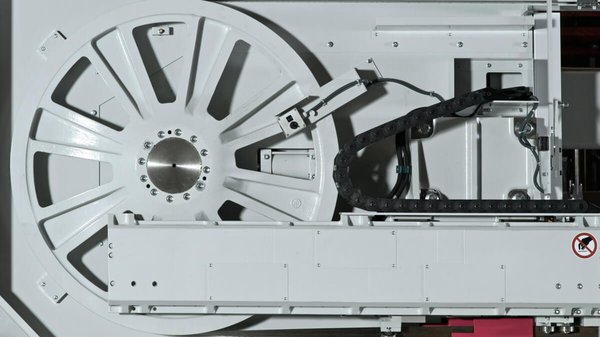

Hyvä saavutettavuus helpottaa huoltoa
Avoin rakenne tarjoaa hyvän pääsyn koneen tärkeisiin komponentteihin ja kulutusosiin. Tämä helpottaa huoltoa ja korjaustöitä sekä nopeuttaa vannesahanterän vaihtamista.
Erittäin suuri 1800 × 1500 mm sahauskapasiteetti
HBP1500-1800 GANTRY tarjoaa erittäin suuren sahausalueen massiivisille kappaleille:
- Pyöreä materiaali: Ø 1500 mm
- Suorakaide: 1800 × 1500 mm
- Pienin pyöreä kappale: Ø 400 mm
- Pienin suorakaide: 400 × 50 mm
HBP1500 GANTRY -malliin verrattuna tämän mallin keskeinen ero on suurempi 1800 mm sahausleveys, kun sahauskorkeus säilyy 1500 millimetrissä.
Kenelle HBP1500-1800 GANTRY vannesaha sopii?
HBP1500-1800 GANTRY on erinomainen valinta:
- Taonta- ja valssausteollisuuteen
- Valimoihin
- Teräksen jatkojalostukseen
- Työkalu- ja muottiteollisuuden esituotantoon
- Suurten valukappaleiden sahaamiseen
- Vapaasti taottujen aihioiden katkaisuun
- Leveiden ja massiivisten kappaleiden sahaamiseen
- Tuotantoon, jossa raskaan materiaalin siirtelyä halutaan vähentää
Miksi valita HBP1500-1800 GANTRY vannesaha?
- Erittäin suuri Ø 1500 / 1800 × 1500 mm sahauskapasiteetti
- Liikkuva sahausportaali helpottaa raskaiden kappaleiden käsittelyä
- Servo-ohjattu sahaussyöttö kahdella kuularuuvilla
- Keskittävä materiaalinkiinnitys suurille ja hankalille kappaleille
- Erittäin vakaa portaalirakenne
- Mahdollisuus automatisoituun sahausjärjestelmään
Tekniset pääominaisuudet
- Sahauskapasiteetti, pyöreä: Ø 1500 mm
- Sahauskapasiteetti, suorakaide: 1800 × 1500 mm
- Pienin sahattava pyöreä kappale: Ø 400 mm
- Pienin sahattava suorakaide: 400 × 50 mm
- Teränopeus: 8–84 m/min
- Terän koko: 14 830 × 80 × 1,6 mm
- Sahausmoottori: 15 kW
- Kokonaisteho: 30 kW
- Työpöydän koko: 6500 × 1500 mm
- Portaalin vaakasuuntainen liike: 5000 mm
- Portaalin pystysuuntainen liike: 1600 mm
- Koneen pituus: 11 600 mm
- Koneen leveys: 7800 mm
- Koneen korkeus: 4200 mm
- Paino: 33 000 kg
