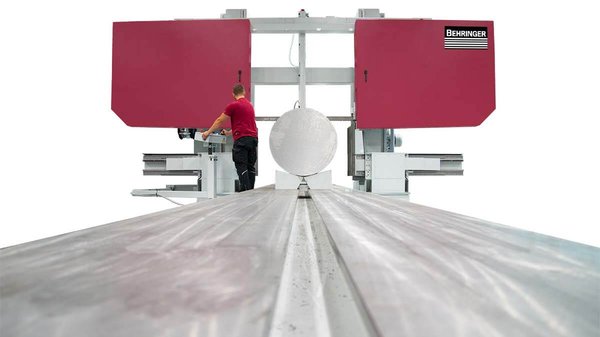

HBP1500-2100 GANTRY
Behringer HBP1500-2100 GANTRY on järeä gantry-vannesaha suurten valukappaleiden ja taottujen aihioiden tehokkaaseen sahaukseen jopa 2100 × 1500 mm kapasiteetilla.
Kestävä ja helppokäyttöinen
-
Gantry-rakenteinen suurvannesaha äärimmäisen suurille kappaleille
Suunniteltu erityisesti takomoihin, valimoihin ja teräksen jatkojalostukseen, joissa käsitellään erittäin suuria ja raskaita aihioita.
-
Liikkuva sahayksikkö, kappale pysyy paikallaan
Sahayksikkö liikkuu materiaalin yli portaalirakenteessa, mikä mahdollistaa erittäin suurten ja painavien kappaleiden käsittelyn ilman siirtelyä
-
Erittäin vakaa portalirakenne (gantry design)
Kaksipilarinen rakenne minimoi värinän ja mahdollistaa korkean kuormituksen sekä pitkän käyttöiän.
-
Suuri työpöytä (n. 6500 × 1800 mm)
Mahdollistaa erittäin suurten kappaleiden tukevan käsittelyn ja useiden kappaleiden sijoittamisen samanaikaisesti.
-
Erittäin suuri leikkuukapasiteetti (jopa 1500 × 2100 mm)
Mahdollistaa erittäin leveiden ja massiivisten kappaleiden sahauksen yhdellä asetuksella
-
Servo Feed System
Takaa tasaisen lastunmuodostuksen ja korkean leikkuutehon myös suurille ja vaikeasti sahattaville materiaaleille
-
Pitkät liikeradat
Portaalin liike jopa 5000 mm (vaaka) / 1600 mm (pysty) mahdollistaa suurten kappaleiden joustavan käsittelyn.
-
Optimoitu materiaalinkäsittely ja korkea käyttöaste
Upotettu materiaalipöytä ja vapaa työalue mahdollistavat kappaleiden lastauksen samaan aikaan kun sahaus on käynnissä ? vähentää seisokkeja.
-
Mahdollisuus useaan sahayksikköön
Portaalirakenne voidaan varustaa useammalla sahayksiköllä, mikä mahdollistaa useiden leikkausten tekemisen samanaikaisesti ja kasvattaa tuottavuutta
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
Pienin sahausmitta pyöreä
mm
Pienin sahausmitta latta
500X50 mm
Terän koko
16030X80X1,6 mm
Sahauskorkeus
mm
Teränopeus
8-84 mm
| Paino | 35000 kg (kilogramma) |
|---|---|
| Mitat | 8000 × 8400 × 4500 mm (millimetri) |
| Automaatio | Automaattinen |
| Käyttökohde | Järeät vannesahat suurkappaleille |
| Sahaustyyppi | Suoraansahaava |
HBP1500-2100 GANTRY vannesaha
Behringer HBP1500-2100 GANTRY on erittäin järeä puoliautomaattinen gantry-vannesaha suurten valukappaleiden, vapaasti taottujen aihioiden ja muiden massiivisten työkappaleiden tehokkaaseen katkaisuun. Jopa 2100 × 1500 mm sahauskapasiteetti, liikkuva sahausportaali ja servo-ohjattu sahaussyöttö tekevät koneesta tehokkaan ratkaisun erityisesti taonta-, valssaus- ja valimoteollisuuden sekä teräksen jatkojalostuksen vaativiin sahaustarpeisiin.
Liikkuva sahausportaali helpottaa suurten kappaleiden käsittelyä
HBP1500-2100 GANTRY -mallissa sahausportaali liikkuu suhteessa materiaalipöytään. Ratkaisu vähentää erittäin raskaiden kappaleiden siirtämisen tarvetta ja helpottaa materiaalinkäsittelyä suurissa kappalekokoluokissa.
Materiaalipöytä voidaan upottaa perustukseen, jolloin siirtymä hallin lattialta pöydälle jää matalaksi. Myös useita kappaleita voidaan sijoittaa rinnakkain, mikä voi vähentää nosturin käyttötarvetta tuotannossa. Portaalin vaakasuuntainen liikealue on jopa 5000 mm.
Suunniteltu suurille valukappaleille ja taotuille aihioille
Behringer on suunnitellut GANTRY-sarjan erityisesti suurten valublokkien ja vapaasti taottujen kappaleiden sahaamiseen. Valmistajan mukaan koneet soveltuvat muun muassa taonta- ja valssausteollisuuteen, valimoihin, teräksen jatkojalostukseen sekä työkalu- ja muottiteollisuuden esituotantoon.
Kone soveltuu erityisesti:
- Suurille valukappaleille
- Vapaasti taotuille aihioille
- Massiivisille työkappaleille
- Taonta- ja valssausteollisuuteen
- Valimoihin
- Teräksen jatkojalostukseen
- Työkalu- ja muottiteollisuuden esituotantoon

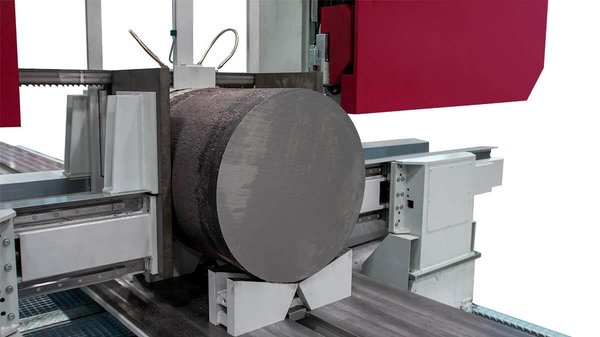

Keskittävä materiaalinkiinnitys
Materiaalipuristimet ja teränohjausvarret liikkuvat toisistaan riippumatta. Työkappale voidaan kiinnittää siihen asentoon, johon se on asetettu työpöydälle ilman tarvetta siirtää sitä kiinteää puristusleukaa vasten.
Ratkaisu on erityisen hyödyllinen suurilla, painavilla ja hankalasti käsiteltävillä kappaleilla ja vähentää tarpeetonta materiaalinkäsittelyä ennen sahausta.

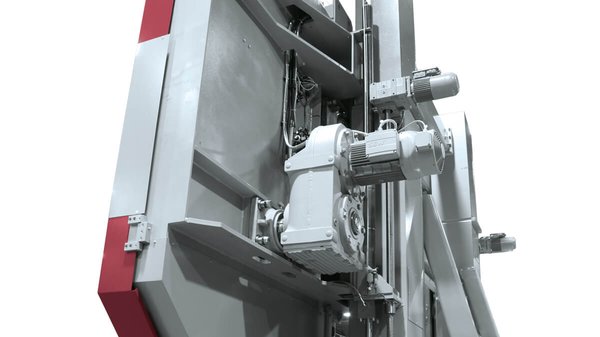

Servo-ohjattu sahaussyöttö
Behringerin servo-ohjattu sahaussyöttö toimii kahdella kuularuuvilla. Sahauspaineen hallinta tuottaa tasaisen lastunpoiston erityisesti hitailla syöttöliikkeillä.
Järjestelmä mahdollistaa suurten ja vaikeasti sahattavien materiaalien tehokkaan katkaisun ja auttaa samalla pidentämään vannesahanterän käyttöikää.
Erittäin vakaa portaalirakenne
Kaksi massiivista pylvästä ja niitä tukevat rakenteet muodostavat erittäin jäykän ja vakaan konekokonaisuuden. Behringerin mukaan portaalirakenne minimoi värähtelyä sahaamisen aikana, mahdollistaa suuren kuormitettavuuden ja tukee koneen pitkää käyttöikää.
Rakenteen etuja ovat:
- Vähäinen värähtely sahaamisen aikana
- Erittäin suuri kuormitettavuus
- Vakaa ja tarkka sahausprosessi
- Pitkä koneen käyttöikä

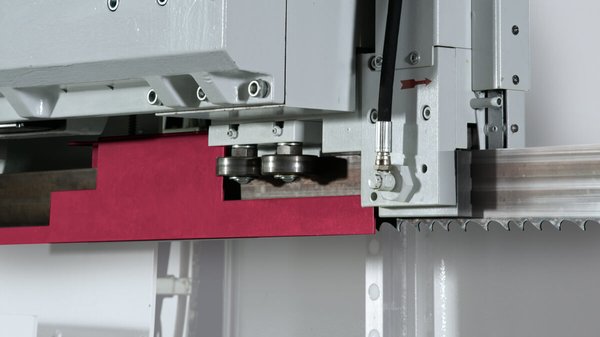

Tarkka teränohjaus
Koneessa käytetään värähtelyä vaimentavia valurautaisia teränohjausosia sekä kovametallisia teränohjaimia. Tarkka teränohjaus tukee vakaata sahausprosessia ja pitkää vannesahanterän käyttöikää vaativissa sahausolosuhteissa.

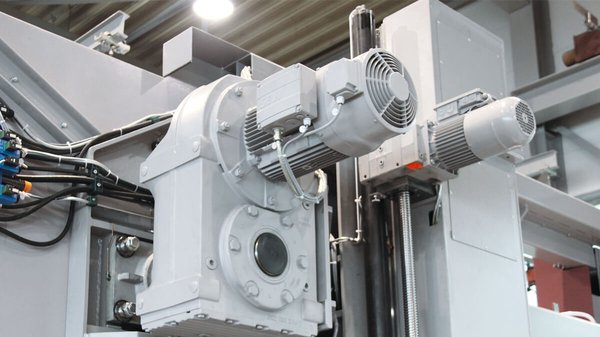

Tehokas sahauskäyttö
HBP1500-2100 GANTRYssa on 15 kW:n sahausmoottori ja koneen kokonaisteho on 30 kW. Sahauskäytössä hyödynnetään suuren vääntömomentin taajuusmuuttajaohjausta ja raskaaseen käyttöön suunniteltua onttoakselivaihteistoa.
Eri materiaaleille on saatavana erilaisia nopeusalueita, joten sahaus voidaan mukauttaa käsiteltävän materiaalin ominaisuuksiin.

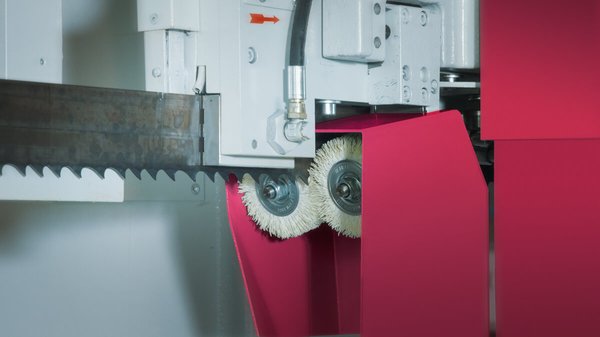

Automaattisesti säätyvät duplex-lastuharjat
Moottoroidut duplex-lastuharjat puhdistavat vannesahanterää aktiivisesti ja estävät lastujen kulkeutumista takaisin sahausuraan. Harjat säätyvät automaattisesti terää kohti, mikä ylläpitää tasaista puhdistustulosta, auttaa pidentämään terän käyttöikää ja vähentää harjojen kulumista.
Mahdollisuus automatisoituun sahausjärjestelmään
HBP1500-2100 GANTRY voidaan laajentaa automatisoiduksi sahausjärjestelmäksi. Tällöin yhdestä kappaleesta voidaan tehdä useita sahauksia tai rinnakkain sijoitetuista kappaleista erilaisia sahauksia täysin automaattisesti. Portaalin asemointi tapahtuu akseliohjatusti.

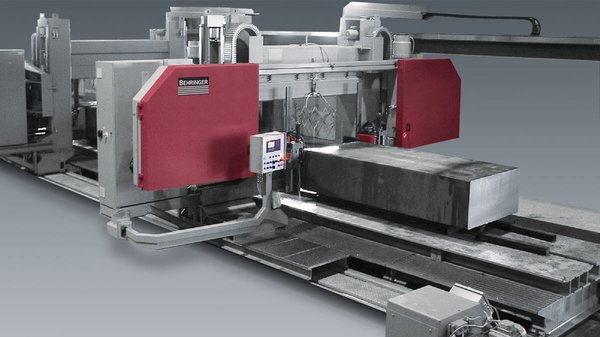

Erikoisratkaisuna gantry voidaan toteuttaa myös kahdella tai useammalla sahausyksiköllä.
Lisävarusteena 90° kääntyvä teränohjaus
Lisävarusteena saatava 90° kääntyvä teränohjaus mahdollistaa sekä pysty- että vaakasahauksen. Ratkaisua voidaan hyödyntää esimerkiksi materiaalinäytteiden irrottamisessa.

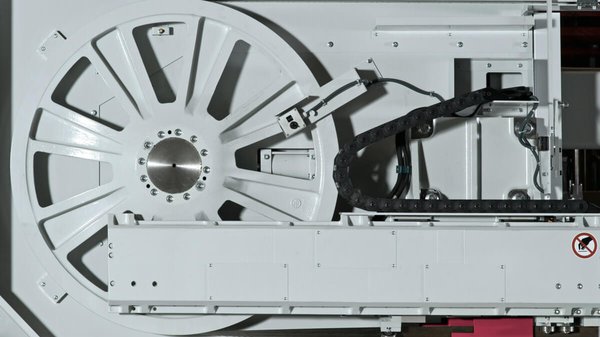

Hyvä saavutettavuus helpottaa huoltoa
Avoin rakenne tarjoaa hyvän pääsyn koneen tärkeisiin komponentteihin ja kulutusosiin. Tämä helpottaa huoltoa ja korjaustöitä sekä vannesahanterän vaihtamista.
Erittäin suuri 2100 × 1500 mm sahauskapasiteetti
HBP1500-2100 GANTRY tarjoaa erittäin suuren sahausalueen:
- Pyöreä materiaali: Ø 1500 mm
- Suorakaide: 2100 × 1500 mm
- Pienin pyöreä kappale: Ø 500 mm
- Pienin suorakaide: 500 × 50 mm
HBP1500-1800 GANTRY -malliin verrattuna keskeinen ero on sahausleveyden kasvu 1800 mm:stä 2100 mm:iin.
Kenelle HBP1500-2100 GANTRY vannesaha sopii?
HBP1500-2100 GANTRY on erinomainen valinta:
- Taonta- ja valssausteollisuuteen
- Valimoihin
- Teräksen jatkojalostukseen
- Työkalu- ja muottiteollisuuden esituotantoon
- Suurten valukappaleiden sahaamiseen
- Vapaasti taottujen aihioiden katkaisuun
- Erittäin leveiden ja massiivisten kappaleiden sahaamiseen
- Tuotantoon, jossa raskaan materiaalin siirtelyä halutaan vähentää
Miksi valita HBP1500-2100 GANTRY vannesaha?
- Erittäin suuri Ø 1500 / 2100 × 1500 mm sahauskapasiteetti
- Liikkuva sahausportaali helpottaa raskaiden kappaleiden käsittelyä
- Servo-ohjattu sahaussyöttö kahdella kuularuuvilla
- Keskittävä materiaalinkiinnitys suurille ja hankalille kappaleille
- Erittäin vakaa portaalirakenne vaativaan teollisuuskäyttöön
- Mahdollisuus automatisoituun sahausjärjestelmään
Tekniset pääominaisuudet
- Sahauskapasiteetti, pyöreä: Ø 1500 mm
- Sahauskapasiteetti, suorakaide: 2100 × 1500 mm
- Pienin sahattava pyöreä kappale: Ø 500 mm
- Pienin sahattava suorakaide: 500 × 50 mm
- Teränopeus: 8–84 m/min
- Terän koko: 16 030 × 80 × 1,6 mm
- Sahausmoottori: 15 kW
- Kokonaisteho: 30 kW
- Työpöydän koko: 6500 × 1800 mm
- Portaalin vaakasuuntainen liike: 5000 mm
- Portaalin pystysuuntainen liike: 1600 mm
- Koneen pituus: 8000 mm
- Koneen leveys: 8400 mm
- Koneen korkeus: 4500 mm
- Paino: 35 000 kg
