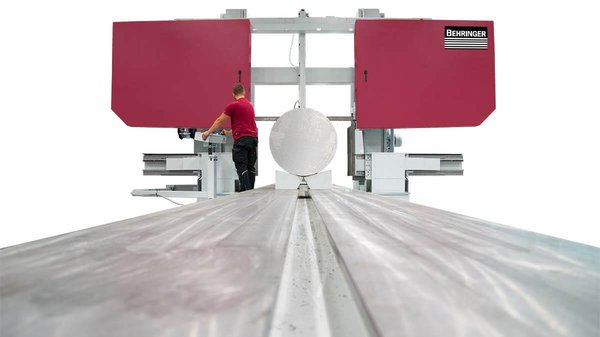

HBP1500 GANTRY

•HBP1500 GANTRY vannesaha

Behringer HBP1500 GANTRY on erittäin järeä puoliautomaattinen gantry-vannesaha suurten valukappaleiden, vapaasti taottujen aihioiden ja muiden massiivisten työkappaleiden tehokkaaseen katkaisuun. Liikkuva sahausportaali, jopa 1500 × 1500 mm sahauskapasiteetti ja servo-ohjattu sahaussyöttö tekevät koneesta tehokkaan ratkaisun erityisesti taonta-, valssaus- ja valimoteollisuuden sekä teräksen jatkojalostuksen vaativiin sahaustarpeisiin.

Liikkuva sahausportaali helpottaa suurten kappaleiden käsittelyä

HBP1500 GANTRY -mallissa sahausportaali liikkuu suhteessa työpöytään. Ratkaisu vähentää erittäin raskaiden kappaleiden siirtämisen tarvetta sahausten välillä ja helpottaa materiaalinkäsittelyä.

Materiaalipöytä voidaan upottaa perustukseen, jolloin siirtymä hallin lattialta pöydälle jää matalaksi. Kone mahdollistaa myös useiden kappaleiden sijoittamisen rinnakkain, mikä voi vähentää nosturin käyttötarvetta tuotannossa. Portaalin vaakasuuntainen liikealue on jopa 5000 mm.

Suunniteltu suurille valukappaleille ja taotuille aihioille

Behringer määrittelee HBP GANTRY -sarjan erityisesti suurten valublokkien ja vapaasti taottujen kappaleiden sahaamiseen. Tyypillisiä käyttökohteita ovat taonta- ja valssausteollisuus, valimot, teräksen jatkojalostus sekä työkalu- ja muottiteollisuuden esituotanto.

Kone soveltuu erityisesti:

• Suurille valukappaleille
• Vapaasti taotuille aihioille
• Massiivisille työkappaleille
• Taonta- ja valssausteollisuuteen
• Valimoihin
• Teräksen jatkojalostukseen
• Työkalu- ja muottiteollisuuden esituotantoon

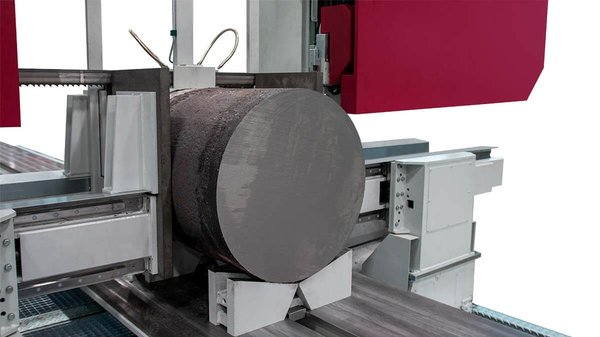

Keskittävä materiaalinkiinnitys

Materiaalipuristimet ja teränohjausvarret liikkuvat toisistaan riippumatta. Työkappale voidaan kiinnittää siihen asentoon, johon se on asetettu työpöydälle ilman tarvetta siirtää sitä kiinteää puristimen leukaa vasten.

Tämä helpottaa erityisesti suurten, painavien ja hankalasti käsiteltävien kappaleiden sahaamista.

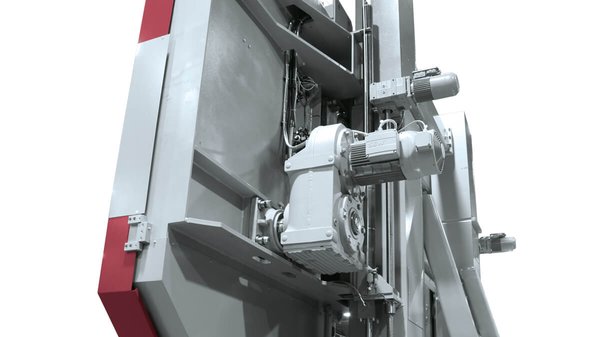

Servo-ohjattu sahaussyöttö

Behringerin servo-ohjattu sahaussyöttö toimii kahdella kuularuuvilla. Sahauspaineen hallinta tuottaa tasaisen lastunpoiston erityisesti hitailla syöttöliikkeillä.

Järjestelmä mahdollistaa suurten ja vaikeasti sahattavien materiaalien tehokkaan katkaisun ja auttaa samalla pidentämään vannesahanterän käyttöikää.

Erittäin vakaa portaalirakenne

Kaksi massiivista pylvästä ja niitä tukevat rakenteet muodostavat jäykän ja vakaan kokonaisuuden. Behringerin mukaan portaalirakenne minimoi värähtelyä, mahdollistaa suuren kuormitettavuuden ja tukee koneen pitkää käyttöikää.

Rakenteen etuja ovat:

• Vähäinen värähtely sahaamisen aikana
• Suuri kuormitettavuus
• Vakaa ja tarkka sahausprosessi
• Pitkä koneen käyttöikä

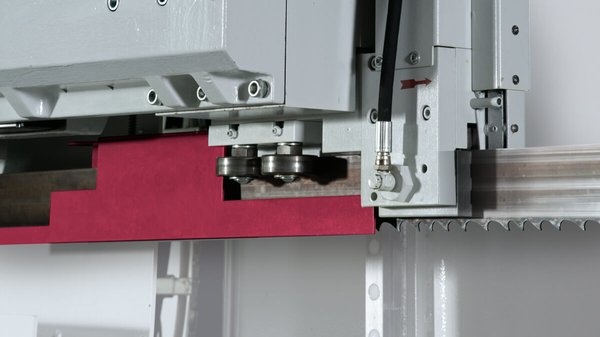

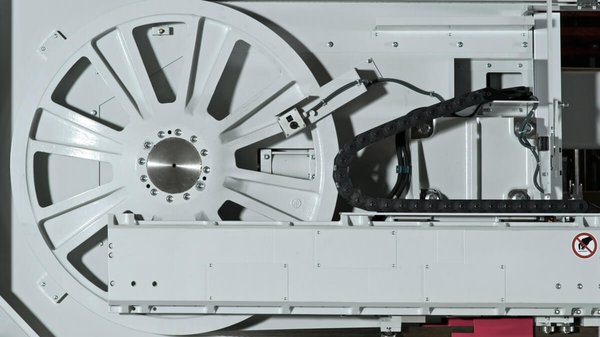

Valurautaiset teränohjausosat ja kovametalliohjaimet

Behringer hyödyntää koneessa värähtelyä vaimentavia valurautaisia teränohjausosia sekä kovametallisia teränohjaimia. Tarkka teränohjaus tukee vakaata sahausprosessia ja pitkää vannesahanterän käyttöikää.

Tehokas sahauskäyttö

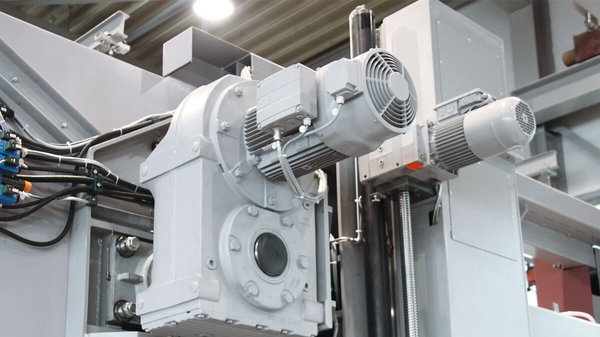

HBP1500 GANTRYssa on 15 kW:n sahausmoottori, ja koneen kokonaisteho on 30 kW. Sahauskäytössä hyödynnetään suuren vääntömomentin taajuusmuuttajaohjausta ja raskaaseen käyttöön suunniteltua onttoakselivaihteistoa.

Eri materiaaleille on saatavana erilaisia nopeusalueita, mikä mahdollistaa sahausprosessin mukauttamisen käsiteltävän materiaalin ominaisuuksiin.

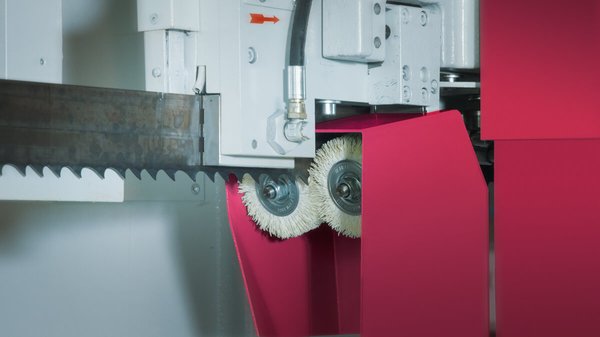

Automaattisesti säätyvät duplex-lastuharjat

Moottoroidut duplex-lastuharjat puhdistavat vannesahanterää aktiivisesti ja ehkäisevät lastujen kulkeutumista takaisin sahausuraan. Harjat säätyvät automaattisesti terää kohti, mikä ylläpitää tasaista puhdistustulosta sekä auttaa pidentämään terän käyttöikää ja vähentämään harjojen kulumista.

Mahdollisuus automatisoituun sahausjärjestelmään

HBP1500 GANTRY voidaan laajentaa automatisoiduksi sahausjärjestelmäksi. Tällöin yhdestä kappaleesta voidaan tehdä useita sahauksia tai rinnakkain sijoitetuista kappaleista erilaisia sahauksia täysin automaattisesti. Portaalin asemointi tapahtuu akseliohjatusti.

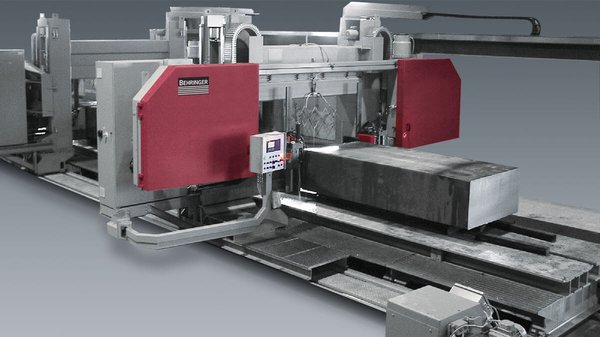

Erikoisratkaisuna gantry voidaan toteuttaa myös kahdella tai useammalla sahausyksiköllä.

Lisävarusteena 90° kääntyvä teränohjaus

Lisävarusteena saatava 90° kääntyvä teränohjaus mahdollistaa sekä pysty- että vaakasahauksen. Behringer mainitsee käyttökohteeksi esimerkiksi materiaalinäytteiden irrottamisen.

Hyvä saavutettavuus helpottaa huoltoa

Koneen avoin rakenne tarjoaa hyvän pääsyn tärkeisiin komponentteihin ja kulutusosiin. Tämä helpottaa huoltoa ja korjaustöitä sekä vannesahanterän vaihtamista.

Erittäin suuri 1500 × 1500 mm sahauskapasiteetti

HBP1500 GANTRY tarjoaa erittäin suuren sahausalueen massiivisille kappaleille:

• Pyöreä materiaali: Ø 1500 mm
• Suorakaide: 1500 × 1500 mm
• Pienin pyöreä kappale: Ø 400 mm
• Pienin suorakaide: 400 × 50 mm

Tämän mallin keskeinen ero HBP1100 GANTRY -sarjaan on erityisesti suurempi 1500 mm sahauskorkeus.

Kenelle HBP1500 GANTRY vannesaha sopii?

HBP1500 GANTRY on erinomainen valinta:

• Taonta- ja valssausteollisuuteen
• Valimoihin
• Teräksen jatkojalostukseen
• Työkalu- ja muottiteollisuuden esituotantoon
• Suurten valukappaleiden sahaamiseen
• Vapaasti taottujen aihioiden katkaisuun
• Erittäin suurten ja massiivisten kappaleiden sahaamiseen
• Tuotantoon, jossa raskaan materiaalin siirtelyä halutaan vähentää

Miksi valita HBP1500 GANTRY vannesaha?

• Erittäin suuri Ø 1500 / 1500 × 1500 mm sahauskapasiteetti
• Liikkuva sahausportaali helpottaa raskaiden kappaleiden käsittelyä
• Servo-ohjattu sahaussyöttö kahdella kuularuuvilla
• Keskittävä materiaalinkiinnitys suurille ja hankalille kappaleille
• Erittäin vakaa portaalirakenne
• Mahdollisuus automatisoituun sahausjärjestelmään

Tekniset pääominaisuudet

• Sahauskapasiteetti, pyöreä: Ø 1500 mm
• Sahauskapasiteetti, suorakaide: 1500 × 1500 mm
• Pienin sahattava pyöreä kappale: Ø 400 mm
• Pienin sahattava suorakaide: 400 × 50 mm
• Teränopeus: 8–84 m/min
• Terän koko: 14 830 × 80 × 1,6 mm
• Sahausmoottori: 15 kW
• Kokonaisteho: 30 kW
• Työpöydän koko: 6500 × 1200 mm
• Portaalin vaakasuuntainen liike: 5000 mm
• Portaalin pystysuuntainen liike: 1600 mm
• Koneen pituus: 11 600 mm
• Koneen leveys: 7800 mm
• Koneen korkeus: 4200 mm
• Paino: 33 000 kg
