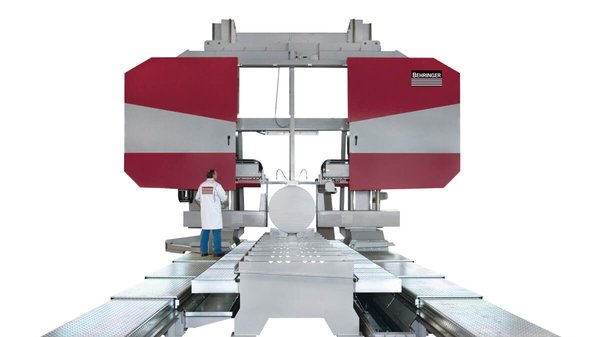

HBP1800-2100 GANTRY
Behringer HBP1800-2100 GANTRY on erittäin järeä gantry-vannesaha suurten valukappaleiden ja taottujen aihioiden sahaukseen jopa 2100 × 1800 mm kapasiteetilla.
Kestävä ja helppokäyttöinen
-
Gantry-rakenteinen suurvannesaha erittäin suurille kappaleille
Suunniteltu erityisesti takomoihin, valimoihin ja teräksen jatkojalostukseen, joissa käsitellään erittäin suuria dimensioita ja massiivisia kappaleita
-
Liikkuva sahayksikkö, kappale pysyy paikallaan
Sahayksikkö liikkuu materiaalin yli portaalirakenteessa, mikä mahdollistaa erittäin suurten ja painavien kappaleiden käsittelyn ilman siirtelyä
-
Erittäin vakaa portalirakenne (gantry design)
Kaksipilarinen rakenne minimoi värinän ja mahdollistaa korkean kuormituksen sekä pitkän käyttöiän.
-
Erittäin suuri leikkuukapasiteetti (jopa 1800 × 2100 mm)
Mahdollistaa erittäin leveiden ja korkeiden kappaleiden sahauksen yhdellä asetuksella. Soveltuu erityisesti takeille ja valublokeille
-
Suuri työpöytä ja pitkät liikeradat
Työpöytä noin 6500 × 1800 mm ja portaalin liike jopa 5000 mm, mikä mahdollistaa erittäin suurten kappaleiden käsittelyn
-
Servo Feed System
Takaa tasaisen lastunmuodostuksen ja korkean leikkuutehon myös suurille ja vaikeasti sahattaville materiaaleille
-
Optimoitu materiaalinkäsittely ja korkea käyttöaste
Upotettu materiaalipöytä mahdollistaa helpon kuormauksen ja useiden kappaleiden käsittelyn rinnakkain ? vähentää seisokkeja ja parantaa tuottavuutta.
-
Keskeinen materiaalinkiinnitys
Optimoitu ratkaisu suurille ja epäsymmetrisille kappaleille tarkka kiinnitys ilman siirtelyä parantaa sahaustarkkuutta
-
Mahdollisuus useaan sahayksikköön
Portaalirakenne voidaan varustaa useammalla sahayksiköllä, mikä mahdollistaa useiden leikkausten tekemisen samanaikaisesti ja kasvattaa tuottavuutta
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
Pienin sahausmitta pyöreä
mm
Pienin sahausmitta latta
500X50 mm
Terän koko
16040X80X1,6 mm
Sahauskorkeus
mm
Teränopeus
8-84 mm
| Paino | 35000 kg (kilogramma) |
|---|---|
| Mitat | 8000 × 8400 × 5300 mm (millimetri) |
| Automaatio | Automaattinen |
| Käyttökohde | Järeät vannesahat suurkappaleille |
| Sahaustyyppi | Suoraansahaava |
HBP1800-2100 GANTRY vannesaha
Behringer HBP1800-2100 GANTRY on erittäin järeä puoliautomaattinen gantry-vannesaha suurten valukappaleiden, vapaasti taottujen aihioiden ja muiden massiivisten työkappaleiden tehokkaaseen sahaukseen. Jopa 2100 × 1800 mm sahauskapasiteetti, liikkuva sahausportaali ja servo-ohjattu sahaussyöttö tekevät koneesta tehokkaan ratkaisun erityisesti taonta- ja valssausteollisuuteen, valimoihin, teräksen jatkojalostukseen sekä työkalu- ja muottiteollisuuden esituotantoon.
Liikkuva sahausportaali helpottaa massiivisten kappaleiden käsittelyä
Gantry-rakenteessa materiaalipöytä on kiinteä ja sahausportaali liikkuu suhteessa työkappaleeseen. Tämä vähentää erittäin suurten ja painavien kappaleiden siirtämisen tarvetta sahausten välillä.
Materiaalipöytä voidaan upottaa perustukseen, jolloin siirtymä hallin lattialta pöydälle jää matalaksi ja materiaalinkäsittely helpottuu. Kone mahdollistaa myös useiden kappaleiden sijoittamisen rinnakkain, mikä voi vähentää nosturikapasiteetin tarvetta. Portaalin vaakasuuntainen liikealue on 5000 mm.
Suunniteltu suurille valukappaleille ja taotuille aihioille
Behringer on suunnitellut HBP GANTRY -sarjan erityisesti erittäin suurten valublokkien ja vapaasti taottujen kappaleiden sahaamiseen. Kone soveltuu vaativiin käyttökohteisiin, joissa kappaleiden suuri koko ja paino asettavat erityisiä vaatimuksia sekä sahaukselle että materiaalinkäsittelylle.
HBP1800-2100 GANTRY soveltuu erityisesti:
- suurille valukappaleille
- vapaasti taotuille aihioille
- massiivisille teräsblokeille
- taonta- ja valssausteollisuuteen
- valimoihin
- teräksen jatkojalostukseen
- työkalu- ja muottiteollisuuden esituotantoon

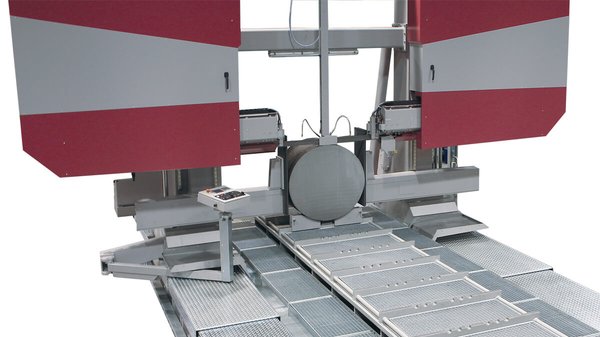

Keskittävä materiaalinkiinnitys
Materiaalipuristimet ja teränohjausvarret liikkuvat toisistaan riippumatta. Materiaali voidaan kiinnittää siihen asentoon, johon se on asetettu työpöydälle ilman tarvetta siirtää kappaletta kiinteää puristusleukaa vasten.
Ratkaisu helpottaa erityisesti erittäin suurten, painavien ja hankalasti käsiteltävien kappaleiden sahaamista.

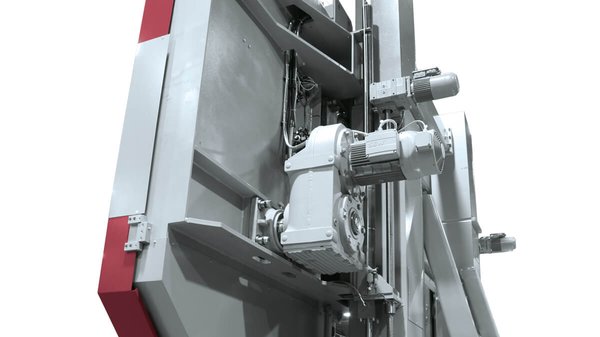

Servo-ohjattu sahaussyöttö kahdella kuularuuvilla
Behringerin servo-ohjattu sahaussyöttö toimii kahdella kuularuuvilla. Sahauspaineen hallinta ylläpitää tasaista lastunpoistoa erityisesti hitailla syöttöliikkeillä.
Järjestelmä mahdollistaa suurten ja vaikeasti sahattavien materiaalien tehokkaan katkaisun sekä auttaa samalla saavuttamaan pitkän vannesahanterän käyttöiän.
Erittäin vakaa portaalirakenne
Kaksi massiivista pylvästä ja niitä tukevat rakenteet muodostavat jäykän ja vakaan konekokonaisuuden. Portaalirakenne minimoi värähtelyä sahaamisen aikana, mahdollistaa suuren kuormitettavuuden ja tukee koneen pitkää käyttöikää.
Rakenteen etuja ovat:
- vähäinen värähtely sahaamisen aikana
- erittäin suuri kuormitettavuus
- vakaa ja tarkka sahausprosessi
- pitkä koneen käyttöikä

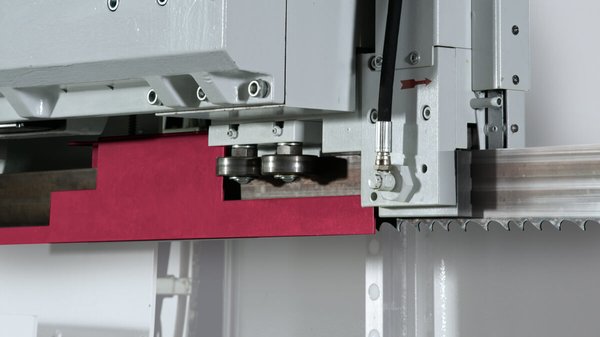

Tarkka teränohjaus
Koneessa käytetään värähtelyä vaimentavia valurautaisia teränohjausosia sekä kovametallisia teränohjaimia. Tarkka teränohjaus tukee vakaata sahausprosessia erityisesti suurilla ja vaikeasti sahattavilla kappaleilla.
Tehokas sahauskäyttö

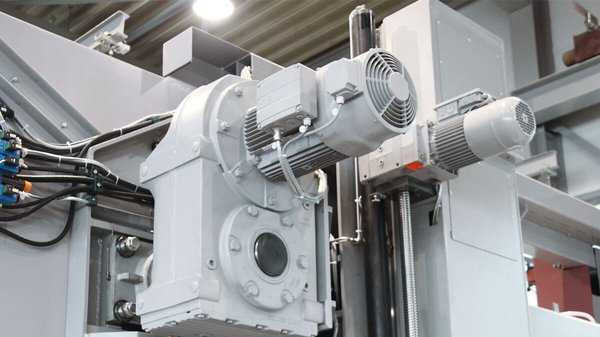

HBP1800-2100 GANTRYssa on 15 kW:n sahausmoottori, ja koneen kokonaisteho on 30 kW. Sahauskäytössä hyödynnetään suuren vääntömomentin taajuusmuuttajaohjausta ja raskaaseen käyttöön suunniteltua onttoakselivaihteistoa.
Behringer tarjoaa eri materiaaleille erilaisia nopeusalueita, jolloin sahausprosessi voidaan sovittaa käsiteltävän materiaalin ominaisuuksiin.

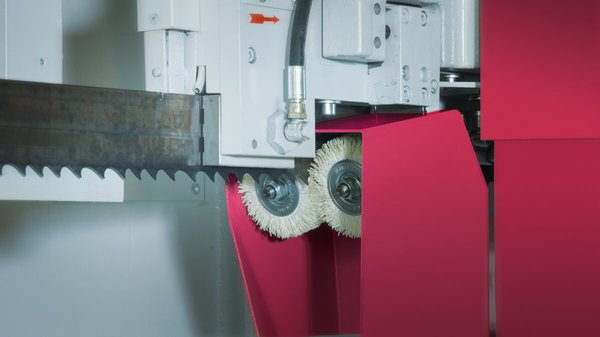

Automaattisesti säätyvät duplex-lastuharjat
Moottoroidut duplex-lastuharjat puhdistavat vannesahanterää aktiivisesti ja estävät lastujen kulkeutumista takaisin sahausuraan. Harjat säätyvät automaattisesti terää kohti, mikä ylläpitää tasaista puhdistustulosta.
Ratkaisu auttaa:
- pidentämään vannesahanterän käyttöikää
- vähentämään harjojen kulumista
- ylläpitämään tehokasta lastunpoistoa
- parantamaan sahausprosessin käyttövarmuutta.
Mahdollisuus automatisoituun sahausjärjestelmään
HBP1800-2100 GANTRY voidaan laajentaa automatisoiduksi sahausjärjestelmäksi. Tällöin yhdestä kappaleesta voidaan tehdä useita sahauksia tai useista rinnakkain sijoitetuista kappaleista erilaisia sahauksia täysin automaattisesti. Portaalin asemointi tapahtuu akseliohjatusti.

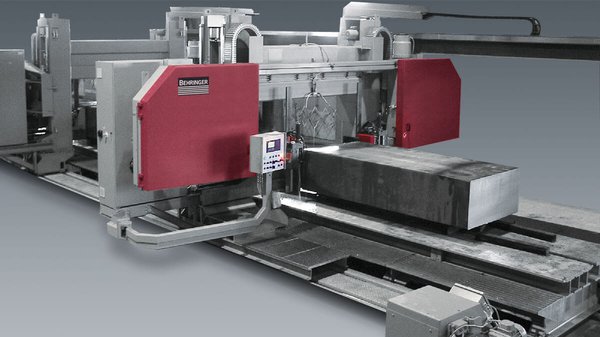

Erikoisratkaisuna gantry voidaan toteuttaa myös kahdella tai useammalla sahausyksiköllä.
Lisävarusteena 90° kääntyvä teränohjaus
Lisävarusteena saatava 90° kääntyvä teränohjaus mahdollistaa sekä pysty- että vaakasahauksen. Ratkaisua voidaan hyödyntää esimerkiksi materiaalinäytteiden irrottamisessa.

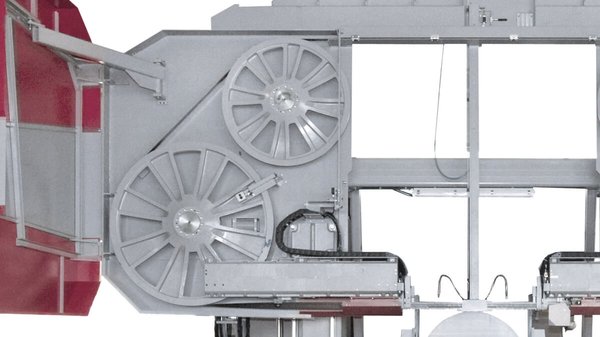

Hyvä saavutettavuus helpottaa huoltoa
Koneen avoin rakenne tarjoaa hyvän pääsyn tärkeisiin komponentteihin ja kulutusosiin. Tämä helpottaa huolto- ja korjaustöitä sekä vannesahanterän vaihtamista.
Erittäin suuri 2100 × 1800 mm sahauskapasiteetti
HBP1800-2100 GANTRY tarjoaa erittäin suuren sahausalueen:
- Pyöreä materiaali: Ø 1800 mm
- Suorakaide: 2100 × 1800 mm
- Pienin pyöreä kappale: Ø 500 mm
- Pienin suorakaide: 500 × 50 mm
Portaalin pystysuuntainen liike on 1850 mm, mikä vastaa koneen erittäin suurta sahauskorkeutta.
Kenelle HBP1800-2100 GANTRY vannesaha sopii?
HBP1800-2100 GANTRY on erinomainen valinta:
- taonta- ja valssausteollisuuteen
- valimoihin
- teräksen jatkojalostukseen
- työkalu- ja muottiteollisuuden esituotantoon
- suurten valukappaleiden sahaamiseen
- vapaasti taottujen aihioiden katkaisuun
- erittäin leveiden ja korkeiden kappaleiden sahaamiseen
- tuotantoon, jossa raskaan materiaalin siirtelyä halutaan vähentää.
Miksi valita HBP1800-2100 GANTRY vannesaha?
- Erittäin suuri Ø 1800 / 2100 × 1800 mm sahauskapasiteetti
- Liikkuva sahausportaali helpottaa massiivisten kappaleiden käsittelyä
- Servo-ohjattu sahaussyöttö kahdella kuularuuvilla
- Keskittävä materiaalinkiinnitys suurille ja hankalille kappaleille
- Erittäin vakaa portaalirakenne vaativaan teollisuuskäyttöön
- Mahdollisuus automatisoituun sahausjärjestelmään.
Tekniset pääominaisuudet
- Sahauskapasiteetti, pyöreä: Ø 1800 mm
- Sahauskapasiteetti, suorakaide: 2100 × 1800 mm
- Pienin sahattava pyöreä kappale: Ø 500 mm
- Pienin sahattava suorakaide: 500 × 50 mm
- Sahausmoottori: 15 kW
- Teränopeus: 8–84 m/min
- Terän koko: 16 040 × 80 × 1,6 mm
- Kokonaisteho: 30 kW
- Työpöydän koko (P × L): 6500 × 1800 mm
- Portaalin vaakasuuntainen liike: 5000 mm
- Portaalin pystysuuntainen liike: 1850 mm
- Koneen pituus: 8000 mm
- Koneen leveys: 8400 mm
- Koneen korkeus: 5300 mm
- Paino: 35 000 kg
