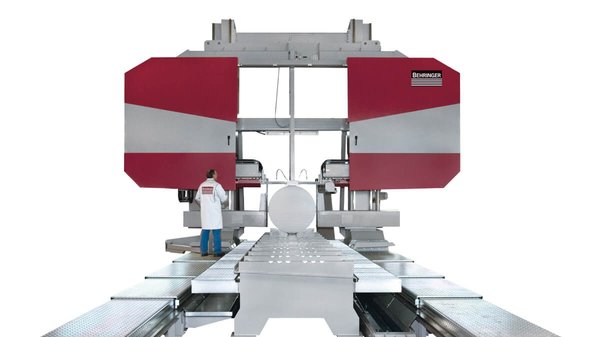

HBP1800 GANTRY
Behringer HBP1800 GANTRY on erittäin järeä gantry-vannesaha suurten valukappaleiden ja taottujen aihioiden sahaukseen jopa 1800 × 1800 mm kapasiteetilla
Kestävä ja helppokäyttöinen
-
Gantry-rakenteinen suurvannesaha äärimmäisen suurille kappaleille
Suunniteltu erityisesti takomoihin, valimoihin ja teräksen jatkojalostukseen, joissa käsitellään erittäin suuria ja raskaita aihioita.
-
Liikkuva sahayksikkö, kappale pysyy paikallaan
Sahayksikkö liikkuu materiaalin yli portaalirakenteessa, mikä mahdollistaa erittäin suurten ja painavien kappaleiden käsittelyn ilman siirtelyä
-
Erittäin vakaa portalirakenne (gantry design)
Kaksipilarinen rakenne minimoi värinän ja mahdollistaa korkean kuormituksen sekä pitkän käyttöiän.
-
Erittäin suuri leikkuukapasiteetti (jopa ~1800 × 1800 mm)
Mahdollistaa erittäin leveiden ja korkeiden kappaleiden tehokkaan sahauksen yhdellä asetuksella.
-
Erittäin suuri työpöytä ja pitkät liikeradat
Tyypillinen pöytäkoko jopa 6500 mm luokkaa ja portaalin liike noin 5000 mm, mikä mahdollistaa erittäin suurten kappaleiden käsittelyn
-
Servo Feed System
Takaa tasaisen lastunmuodostuksen ja korkean leikkuutehon myös suurille ja vaikeasti sahattaville materiaaleille
-
Optimoitu materiaalinkäsittely ja korkea käyttöaste
Upotettu materiaalipöytä helpottaa lastausta ja mahdollistaa uuden kappaleen valmistelun samaan aikaan sahauksen kanssa.
-
Suunniteltu äärimmäisen raskaille kappaleille (jopa ~100 tonnia)
Koneet on suunniteltu erittäin suurille ja painaville työkappaleille, kuten turbiiniakseleille, takeille ja valublokeille
-
Mahdollisuus useaan sahayksikköön
Portaalirakenne voidaan varustaa useammalla sahayksiköllä, mikä mahdollistaa useiden leikkausten tekemisen samanaikaisesti ja kasvattaa tuottavuutta
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
Pienin sahausmitta pyöreä
mm
Pienin sahausmitta latta
400X50 mm
Terän koko
15440X80X1,6 mm
Sahauskorkeus
mm
Teränopeus
8-84 mm
| Paino | 35000 kg (kilogramma) |
|---|---|
| Mitat | 8000 × 8100 × 5300 mm (millimetri) |
| Automaatio | Automaattinen |
| Käyttökohde | Järeät vannesahat suurkappaleille |
| Sahaustyyppi | Suoraansahaava |
HBP1800 GANTRY vannesaha
Behringer HBP1800 GANTRY on erittäin järeä puoliautomaattinen gantry-vannesaha suurten valukappaleiden, vapaasti taottujen aihioiden ja muiden massiivisten työkappaleiden tehokkaaseen katkaisuun. Jopa 1800 × 1800 mm sahauskapasiteetti, liikkuva sahausportaali ja servo-ohjattu sahaussyöttö tekevät koneesta tehokkaan ratkaisun erityisesti taonta-, valssaus- ja valimoteollisuuden sekä teräksen jatkojalostuksen vaativiin sahaustarpeisiin.
Liikkuva sahausportaali helpottaa massiivisten kappaleiden käsittelyä
HBP1800 GANTRY -mallissa sahausportaali liikkuu suhteessa materiaalipöytään. Ratkaisun keskeinen etu on erittäin suurten ja painavien kappaleiden käsittelyn helpottuminen.
Materiaalipöytä voidaan upottaa perustukseen, jolloin siirtymä hallin lattialta pöydälle jää matalaksi. Koneeseen voidaan myös sijoittaa useita kappaleita rinnakkain, mikä voi vähentää nosturin käyttötarvetta. Portaalin vaakasuuntainen liikealue on jopa 5000 mm.
Suunniteltu suurille valukappaleille ja taotuille aihioille
Behringer on suunnitellut HBP GANTRY -sarjan erityisesti suurten valublokkien ja vapaasti taottujen kappaleiden sahaamiseen. HBP1800 GANTRY soveltuu erityisesti:
- Suurille valukappaleille
- Vapaasti taotuille aihioille
- Massiivisille teräsblokeille
- Taonta- ja valssausteollisuuteen
- Valimoihin
- Teräksen jatkojalostukseen
- Työkalu- ja muottiteollisuuden esituotantoon
Suurikapasiteettinen sahaus voi vähentää myös myöhemmän koneistuksen tarvetta ja säästää arvokasta jyrsintäaikaa työkalu- ja muottituotannossa.

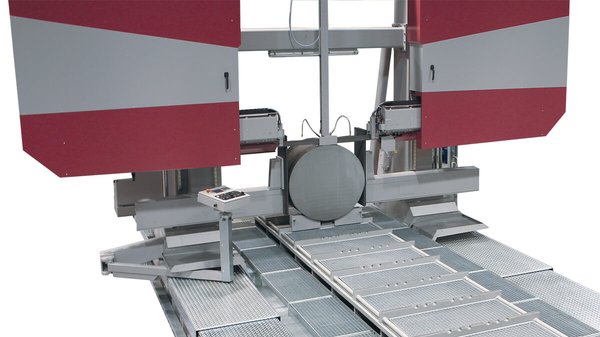

Keskittävä materiaalinkiinnitys
Materiaalipuristimet ja teränohjausvarret liikkuvat toisistaan riippumatta. Materiaali voidaan kiinnittää siihen asentoon, johon se on asetettu pöydälle ilman tarvetta siirtää kappaletta kiinteää puristusleukaa vasten.
Tämä on merkittävä etu erityisesti erittäin suurilla, painavilla ja hankalasti käsiteltävillä kappaleilla.

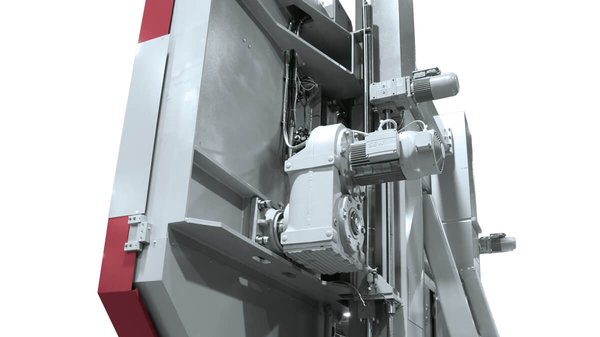

Servo-ohjattu sahaussyöttö
HBP1800 GANTRY hyödyntää Behringerin servo-ohjattua sahaussyöttöä kahdella kuularuuvilla. Sahauspaineen hallinta ylläpitää tasaista lastunpoistoa erityisesti hitailla syöttöliikkeillä.
Ratkaisu mahdollistaa suurten ja vaikeasti sahattavien materiaalien tehokkaan katkaisun ja auttaa samalla pidentämään vannesahanterän käyttöikää.
Erittäin vakaa portaalirakenne
Kaksi massiivista pylvästä ja niitä tukevat rakenteet muodostavat jäykän konekokonaisuuden. Portaalirakenteen suuri vakaus vähentää värähtelyä sahaamisen aikana ja mahdollistaa erittäin suurten kappaleiden hallitun sahaamisen.
Rakenteen etuja ovat:
- Vähäinen värähtely
- Suuri kuormitettavuus
- Vakaa ja tarkka sahausprosessi
- Pitkä koneen käyttöikä

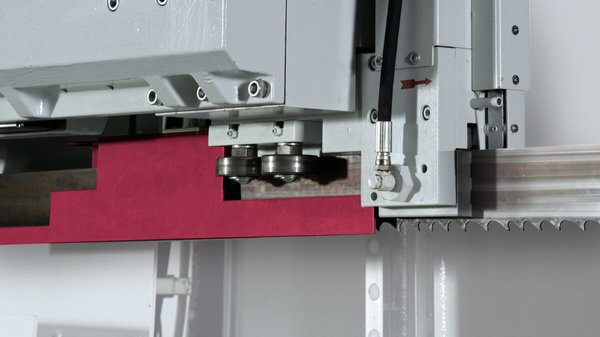

Tarkka teränohjaus
Värähtelyä vaimentavat valurautaiset teränohjausosat ja kovametalliset teränohjaimet tukevat vakaata sahausprosessia. Ratkaisu auttaa saavuttamaan hyvän sahauslaadun ja tukee vannesahanterän pitkää käyttöikää.

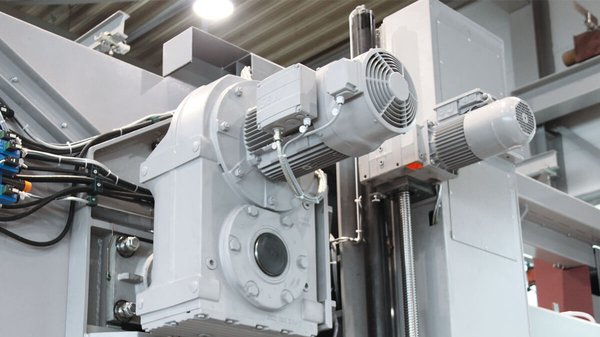

Tehokas sahauskäyttö
HBP1800 GANTRYssa on 15 kW:n sahausmoottori, ja koneen kokonaisteho on 30 kW. Behringer käyttää koneessa suuren vääntömomentin taajuusmuuttajaohjattua sahauskäyttöä ja raskaaseen käyttöön suunniteltua onttoakselivaihteistoa.
Eri materiaaleille on saatavana erilaisia nopeusalueita, joten sahaus voidaan mukauttaa käsiteltävän materiaalin ominaisuuksiin.

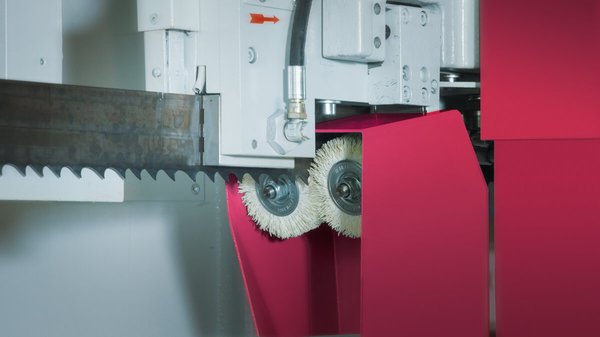

Automaattisesti säätyvät duplex-lastuharjat
Moottoroidut duplex-lastuharjat puhdistavat vannesahanterää aktiivisesti ja ehkäisevät lastujen kulkeutumista takaisin sahausuraan. Harjat säätyvät automaattisesti terää kohti, mikä ylläpitää tasaista puhdistustulosta.
Ratkaisu auttaa:
- Pidentämään vannesahanterän käyttöikää
- Vähentämään harjojen kulumista
- Ylläpitämään tehokasta lastunpoistoa
- Parantamaan sahausprosessin käyttövarmuutta

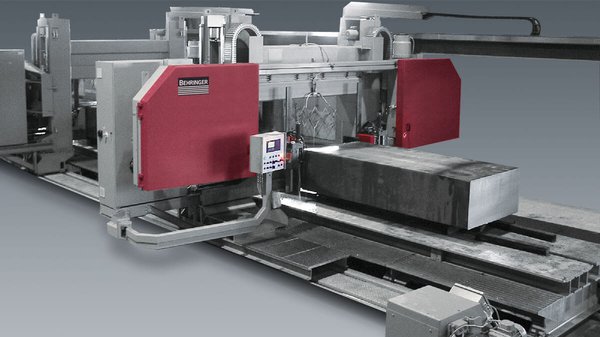

Mahdollisuus automatisoituun sahausjärjestelmään
HBP1800 GANTRY voidaan laajentaa automatisoiduksi sahausjärjestelmäksi. Tällöin yhdestä kappaleesta voidaan tehdä useita sahauksia tai rinnakkain sijoitetuista kappaleista erilaisia sahauksia automaattisesti. Portaalin asemointi tapahtuu akseliohjatusti.
Erikoisratkaisuna gantry voidaan toteuttaa myös kahdella tai useammalla sahausyksiköllä.
Lisävarusteena 90° kääntyvä teränohjaus
Lisävarusteena saatava 90° kääntyvä teränohjaus mahdollistaa sekä pysty- että vaakasahauksen. Behringer mainitsee käyttökohteeksi esimerkiksi materiaalinäytteiden irrottamisen.

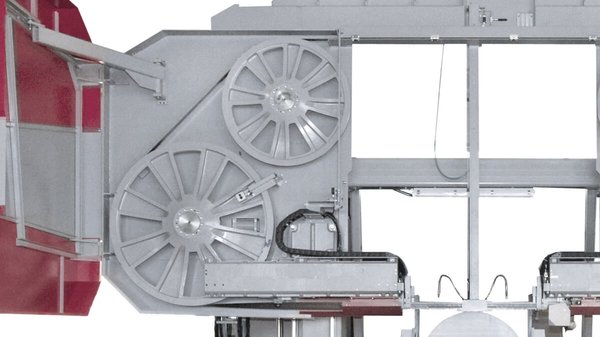

Hyvä saavutettavuus helpottaa huoltoa
Avoin rakenne tarjoaa hyvän pääsyn tärkeisiin komponentteihin ja kulutusosiin. Tämä helpottaa koneen huoltoa ja korjaustöitä sekä vannesahanterän vaihtamista.
Erittäin suuri 1800 × 1800 mm sahauskapasiteetti
HBP1800 GANTRY tarjoaa erittäin suuren sahausalueen:
- Pyöreä materiaali: Ø 1800 mm
- Suorakaide: 1800 × 1800 mm
- Pienin pyöreä kappale: Ø 400 mm
- Pienin suorakaide: 400 × 50 mm
Portaalin pystysuuntainen liike on peräti 1850 mm, mikä vastaa koneen erittäin suurta sahauskorkeutta.
Kenelle HBP1800 GANTRY vannesaha sopii?
HBP1800 GANTRY on erinomainen valinta:
- Taonta- ja valssausteollisuuteen
- Valimoihin
- Teräksen jatkojalostukseen
- Työkalu- ja muottiteollisuuden esituotantoon
- Suurten valukappaleiden sahaamiseen
- Vapaasti taottujen aihioiden katkaisuun
- Erittäin suurten ja massiivisten kappaleiden sahaamiseen
- Tuotantoon, jossa raskaan materiaalin käsittelyä halutaan vähentää
Miksi valita HBP1800 GANTRY vannesaha?
- Erittäin suuri Ø 1800 / 1800 × 1800 mm sahauskapasiteetti
- Liikkuva sahausportaali helpottaa massiivisten kappaleiden käsittelyä
- Servo-ohjattu sahaussyöttö kahdella kuularuuvilla
- Keskittävä materiaalinkiinnitys suurille ja hankalille kappaleille
- Erittäin vakaa portaalirakenne vaativaan teollisuuskäyttöön
- Mahdollisuus automatisoituun sahausjärjestelmään
Tekniset pääominaisuudet
- Sahauskapasiteetti, pyöreä: Ø 1800 mm
- Sahauskapasiteetti, suorakaide: 1800 × 1800 mm
- Pienin sahattava pyöreä kappale: Ø 400 mm
- Pienin sahattava suorakaide: 400 × 50 mm
- Teränopeus: 8–84 m/min
- Terän koko: 15 440 × 80 × 1,6 mm
- Sahausmoottori: 15 kW
- Kokonaisteho: 30 kW
- Työpöydän koko: 6500 × 1500 mm
- Portaalin vaakasuuntainen liike: 5000 mm
- Portaalin pystysuuntainen liike: 1850 mm
- Koneen pituus: 8000 mm
- Koneen leveys: 8100 mm
- Koneen korkeus: 5300 mm
- Paino: 35 000 kg
