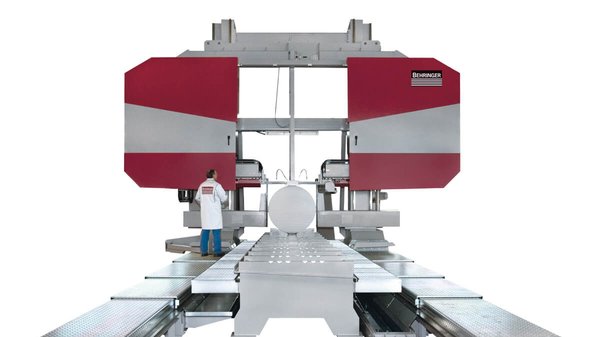

HBP2100 GANTRY
Behringer HBP2100 GANTRY on erittäin järeä gantry-vannesaha suurten valukappaleiden ja taottujen aihioiden sahaukseen jopa 2100 × 2100 mm kapasiteetilla.
Kestävä ja helppokäyttöinen
-
Gantry-rakenteinen suurvannesaha äärimmäisen suurille kappaleille
Suunniteltu erityisesti takomoihin, valimoihin ja teräksen jatkojalostukseen, joissa käsitellään erittäin suuria aihioita kuten valublokkeja ja takeita.
-
Liikkuva sahayksikkö, kappale pysyy paikallaan
Sahayksikkö liikkuu materiaalin yli portaalirakenteessa, mikä mahdollistaa erittäin suurten ja painavien kappaleiden käsittelyn ilman siirtelyä
-
Erittäin vakaa portalirakenne (gantry design)
Kaksipilarinen rakenne minimoi värinän ja mahdollistaa korkean kuormituksen sekä pitkän käyttöiän.
-
Erittäin suuri leikkuukapasiteetti (jopa 2100 × 2100 mm)
Mahdollistaa erittäin massiivisten kappaleiden sahauksen yhdellä asetuksella ja laajentaa käyttöä raskaimpiin sovelluksiin.
-
Tehokas ja vääntävä sahakäyttö
Korkean vääntömomentin sahakäyttö ja raskaan sarjan vaihteisto mahdollistavat tehokkaan sahauksen myös vaikeille materiaaleille.
-
Servo Feed System
Takaa tasaisen lastunmuodostuksen ja korkean leikkuutehon myös suurille ja vaikeasti sahattaville materiaaleille
-
Automaatio ja usean sahayksikön mahdollisuus
Portaalikone voidaan varustaa useilla sahayksiköillä ja integroida automaattisiin sahalinjoihin ? mahdollistaa useita leikkauksia samanaikaisesti ja korkean tuottavuuden
-
Optimoitu materiaalinkäsittely ja korkea käyttöaste
Upotettu materiaalipöytä helpottaa kuormausta ja mahdollistaa useiden kappaleiden käsittelyn rinnakkain sekä samanaikaisen lastauksen sahauksen aikana
-
Keskeinen materiaalinkiinnitys
Materiaali kiinnitetään suoraan siihen asentoon, johon se asetetaan ilman siirtelyä ? nopeampi asetusaika ja parempi tarkkuus suurille kappaleille
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
Pienin sahausmitta pyöreä
mm
Pienin sahausmitta latta
500X50 mm
Terän koko
17000X80X1,6 mm
Sahauskorkeus
mm
Teränopeus
8-84 mm
| Paino | 35000 kg (kilogramma) |
|---|---|
| Mitat | 11000 × 8400 × 6000 mm (millimetri) |
| Automaatio | Automaattinen |
| Käyttökohde | Järeät vannesahat suurkappaleille |
| Sahaustyyppi | Suoraansahaava |
HBP2100 GANTRY vannesaha
Behringer HBP2100 GANTRY on erittäin järeä puoliautomaattinen gantry-vannesaha kaikkein suurimpien valukappaleiden, vapaasti taottujen aihioiden ja muiden massiivisten työkappaleiden tehokkaaseen sahaukseen. Jopa 2100 × 2100 mm sahauskapasiteetti, liikkuva sahausportaali ja servo-ohjattu sahaussyöttö tekevät koneesta ratkaisun erityisesti taonta- ja valssausteollisuuden, valimoiden, teräksen jatkojalostuksen sekä työkalu- ja muottiteollisuuden vaativimpiin sahaustarpeisiin.
Liikkuva sahausportaali helpottaa erittäin suurten kappaleiden käsittelyä
HBP2100 GANTRY -mallissa sahausportaali liikkuu suhteessa materiaalipöytään. Ratkaisu on suunniteltu erityisesti tilanteisiin, joissa työkappaleiden suuri koko ja paino tekevät niiden jatkuvasta siirtämisestä hankalaa.
Materiaalipöytä voidaan upottaa perustukseen, jolloin matala siirtymä hallin lattialta pöydälle helpottaa materiaalinkäsittelyä. Myös useita kappaleita voidaan sijoittaa rinnakkain, mikä voi vähentää nosturin käyttötarvetta. Portaalin vaakasuuntainen liikealue on 5000 mm.
Suunniteltu suurille valukappaleille ja vapaasti taotuille aihioille
Behringer kuvaa HBP2100 GANTRYä suurten valublokkien ja vapaasti taottujen kappaleiden sahaamiseen suunnitelluksi koneeksi. Tyypillisiä käyttökohteita ovat taonta- ja valssausteollisuus, valimot, teräksen jatkojalostus sekä työkalu- ja muottiteollisuuden esituotanto.
Kone soveltuu erityisesti:
- suurille valukappaleille
- vapaasti taotuille aihioille
- massiivisille teräsblokeille
- taonta- ja valssausteollisuuteen
- valimoihin
- teräksen jatkojalostukseen
- työkalu- ja muottiteollisuuden esituotantoon

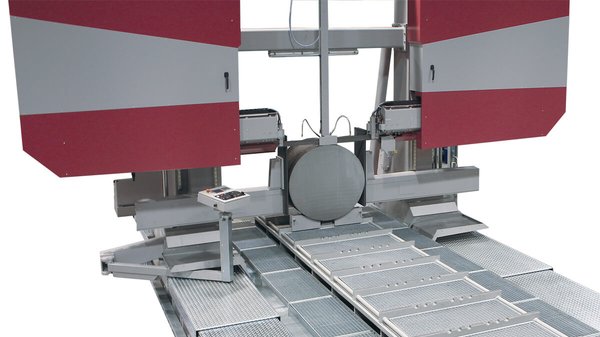

Keskittävä materiaalinkiinnitys
Materiaalipuristimet ja teränohjausvarret liikkuvat toisistaan riippumatta. Materiaali voidaan kiinnittää siihen asentoon, johon se on asetettu työpöydälle ilman tarvetta siirtää sitä kiinteää puristusleukaa vasten.
Ominaisuus on erityisen hyödyllinen HBP2100 GANTRYn kokoluokassa, jossa sahattavat kappaleet voivat olla erittäin suuria ja raskaita.

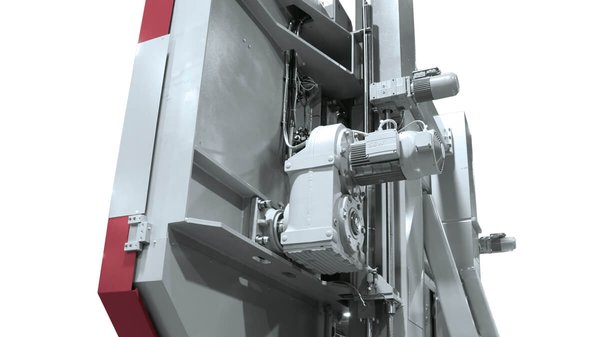

Servo-ohjattu sahaussyöttö kahdella kuularuuvilla
Behringerin servo-ohjattu sahaussyöttö toimii kahdella kuularuuvilla. Sahauspaineen hallinta tuottaa tasaisen lastunpoiston erityisesti hitailla syöttöliikkeillä.
Järjestelmä mahdollistaa suurten ja vaikeasti sahattavien materiaalien tehokkaan katkaisun ja auttaa samalla saavuttamaan pitkän vannesahanterän käyttöiän.
Erittäin vakaa portaalirakenne
Kaksi massiivista pylvästä ja niitä tukevat rakenteet muodostavat jäykän ja tasapainoisen konekokonaisuuden. Behringerin mukaan erittäin vakaa gantry-rakenne minimoi värähtelyä sahaamisen aikana, mahdollistaa suuren kuormitettavuuden ja tukee koneen pitkää käyttöikää.
Rakenteen etuja ovat:
- vähäinen värähtely sahaamisen aikana
- erittäin suuri kuormitettavuus
- vakaa ja tarkka sahausprosessi
- pitkä koneen käyttöikä

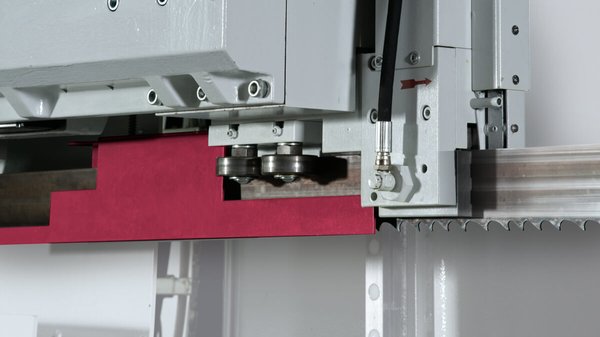

Tarkka teränohjaus
Koneessa käytetään värähtelyä vaimentavia valurautaisia teränohjausosia sekä kovametallisia teränohjaimia. Tarkka teränohjaus tukee vakaata sahausprosessia ja auttaa saavuttamaan hyvän sahaustuloksen myös erittäin suurilla kappaleilla.

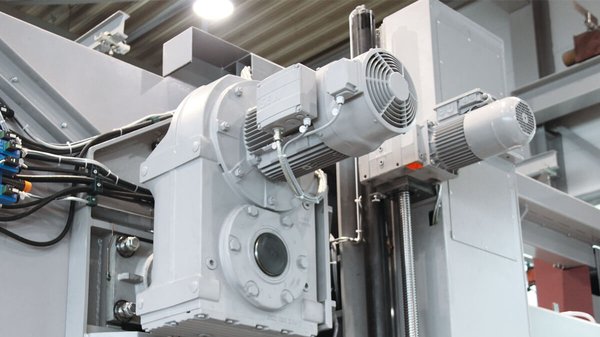

Tehokas sahauskäyttö
HBP2100 GANTRYssa on 15 kW:n sahausmoottori, ja koneen kokonaisteho on 30 kW. Sahauskäytössä hyödynnetään suuren vääntömomentin taajuusmuuttajaohjausta sekä raskaaseen käyttöön suunniteltua onttoakselivaihteistoa.
Eri materiaaleille on saatavana erilaisia nopeusalueita, jolloin kone voidaan mukauttaa käsiteltävän materiaalin vaatimuksiin.

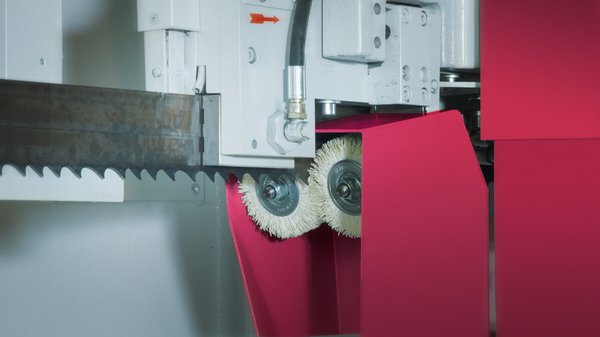

Automaattisesti säätyvät duplex-lastuharjat
Moottoroidut duplex-lastuharjat puhdistavat vannesahanterää aktiivisesti ja ehkäisevät lastujen kulkeutumista takaisin sahausuraan. Harjat säätyvät automaattisesti terää kohti, mikä ylläpitää tasaista puhdistustulosta.
Ratkaisun etuja ovat:
- vannesahanterän pidempi käyttöikä
- tasainen terän puhdistus
- vähäisempi harjojen kuluminen
- tehokkaampi lastunhallinta.

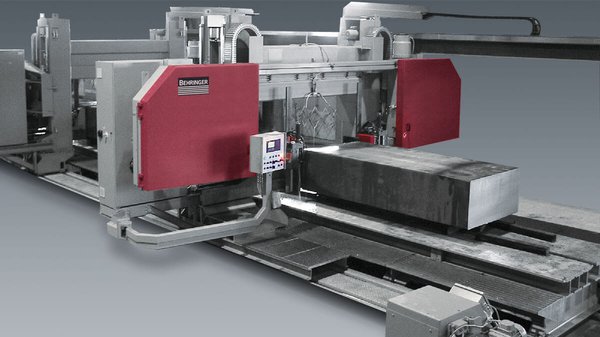

Mahdollisuus automatisoituun sahausjärjestelmään
HBP2100 GANTRY voidaan laajentaa automatisoiduksi sahausjärjestelmäksi. Yhdestä kappaleesta voidaan tällöin tehdä useita sahauksia tai useista rinnakkain sijoitetuista kappaleista erilaisia sahauksia täysin automaattisesti. Portaalin asemointi tapahtuu akseliohjatusti.
Erikoisratkaisuna gantry voidaan toteuttaa myös kahdella tai useammalla sahausyksiköllä.
Lisävarusteena 90° kääntyvä teränohjaus
Lisävarusteena saatava 90° kääntyvä teränohjaus mahdollistaa sekä pysty- että vaakasahauksen. Behringer mainitsee käyttökohteeksi esimerkiksi materiaalinäytteiden irrottamisen.

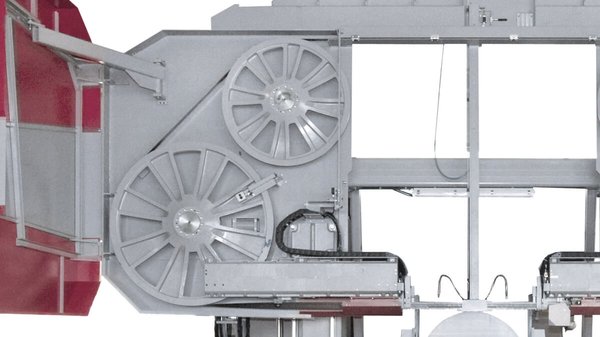

Hyvä saavutettavuus helpottaa huoltoa
Koneen avoin rakenne tarjoaa hyvän pääsyn tärkeisiin komponentteihin ja kulutusosiin. Tämä helpottaa huolto- ja korjaustöitä sekä vannesahanterän vaihtamista.
Erittäin suuri 2100 × 2100 mm sahauskapasiteetti
HBP2100 GANTRY tarjoaa poikkeuksellisen suuren sahausalueen:
- Pyöreä materiaali: Ø 2100 mm
- Suorakaide: 2100 × 2100 mm
- Pienin sahattava pyöreä kappale: Ø 500 mm
- Pienin sahattava suorakaide: 500 × 50 mm
Portaalin pystysuuntainen liike on 2150 mm, mikä vastaa koneen erittäin suurta sahauskorkeutta.
Kenelle HBP2100 GANTRY vannesaha sopii?
HBP2100 GANTRY on erinomainen valinta:
- taonta- ja valssausteollisuuteen
- valimoihin
- teräksen jatkojalostukseen
- työkalu- ja muottiteollisuuden esituotantoon
- erittäin suurten valukappaleiden sahaamiseen
- vapaasti taottujen aihioiden katkaisuun
- massiivisten teräsblokkien sahaamiseen
- tuotantoon, jossa erittäin raskaiden kappaleiden käsittelyä halutaan vähentää.
Miksi valita HBP2100 GANTRY vannesaha?
- Erittäin suuri Ø 2100 / 2100 × 2100 mm sahauskapasiteetti
- Liikkuva sahausportaali helpottaa massiivisten kappaleiden käsittelyä
- Servo-ohjattu sahaussyöttö kahdella kuularuuvilla
- Keskittävä materiaalinkiinnitys suurille ja hankalille kappaleille
- Erittäin vakaa portaalirakenne vaativaan teollisuuskäyttöön
- Mahdollisuus automatisoituun sahausjärjestelmään.
Tekniset pääominaisuudet
- Sahauskapasiteetti, pyöreä: Ø 2100 mm
- Sahauskapasiteetti, suorakaide: 2100 × 2100 mm
- Pienin sahattava pyöreä kappale: Ø 500 mm
- Pienin sahattava suorakaide: 500 × 50 mm
- Sahausmoottori: 15 kW
- Teränopeus: 8–84 m/min
- Terän koko: 17 000 × 80 × 1,6 mm
- Kokonaisteho: 30 kW
- Työpöydän koko (P × L): 6500 × 1800 mm
- Portaalin vaakasuuntainen liike: 5000 mm
- Portaalin pystysuuntainen liike: 2150 mm
- Koneen pituus: 11 000 mm
- Koneen leveys: 8400 mm
- Koneen korkeus: 6000 mm
- Paino: 35 000 kg.
