HCS 130 MF

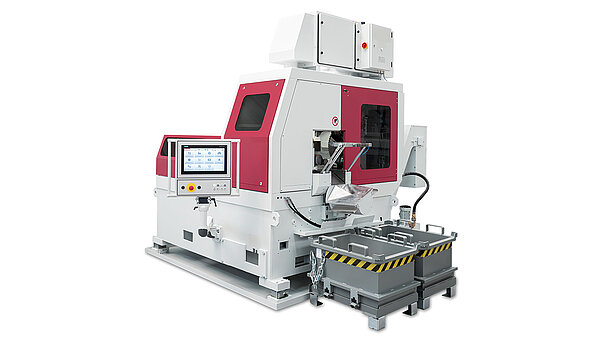

HCS 130 MF pyörösaha – High-performance kovametallipyörösaha vaativaan sarjatuotantoon

Behringer Eisele HCS 130 MF on täysautomaattinen high-performance-kovametallipyörösaha, joka on suunniteltu erittäin tehokkaaseen ja tarkkaan sarjakatkaisuun teollisuudessa. Suuri sahauskapasiteetti, erittäin jäykkä rakenne, servo-ohjattu sahaus ja materiaalinsyöttö sekä tehokas 22,5 kW sahauskäyttö mahdollistavat korkean sahaustehon, tiukat toleranssit ja erinomaisen sahauspinnan myös jatkuvassa monivuorotuotannossa.

Lisävarusteena saatava Multi-Fluid-jäähdytysjärjestelmä tekee HCS 130 MF:stä erityisen tehokkaan ratkaisun vaikeasti sahattaville materiaaleille, kuten runsasseosteisille ruostumattomille ja työkaluteräksille, nikkelipohjaisille Inconel- ja Hastelloy-seoksille sekä titaaniseoksille.

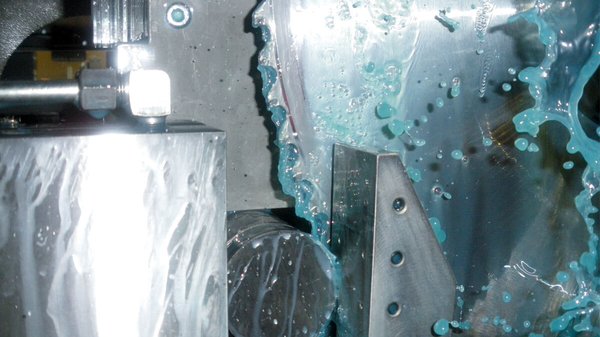

Multi-Fluid-teknologia vaativien materiaalien tehokkaaseen sahaukseen

HCS 130 MF voidaan varustaa Behringerin innovatiivisella Multi-Fluid-jäähdytysjärjestelmällä. Järjestelmässä voidaan yhdistää käyttökohteen ja materiaalin mukaan kolme erilaista jäähdytys- ja voitelumenetelmää:

• jäähdytysnestesuuttimet märkäsahaukseen
• mikrosumutus minimaaliseen voiteluun
• jäähdytyspyörreputki kuivaan työstöön

Tarkasti kohdistettu jäähdytys mahdollistaa HCS-sahan korkean suorituskyvyn hyödyntämisen myös vaikeasti sahattavilla materiaaleilla.

Suunniteltu vaikeasti sahattaville materiaaleille

HCS 130 MF:n vahvuudet korostuvat materiaaleilla, jotka asettavat tavallista suurempia vaatimuksia terälle, jäähdytykselle ja koko sahausprosessille.

Behringer mainitsee käyttökohteiksi erityisesti:

• runsasseosteiset ruostumattomat teräkset
• työkaluteräkset
• nikkelipohjaiset seokset, kuten Inconel ja Hastelloy
• titaaniseokset

Korkean sahaustehon ja tiukkojen toleranssien ansiosta kone on suunniteltu erityisesti vaativaan monivuorotuotantoon.

Servo-ohjattu sahaus takaa tarkan sahausliikkeen

Sahausyksikkö liikkuu kahden lineaarijohteen, kuularuuvin ja servomoottorin avulla. Ratkaisu mahdollistaa dynaamisen ja tarkan sahausliikkeen koko sahausalueella.

Servo-ohjattu sahaussyöttö tukee erinomaista sahausjälkeä, vähäistä purseen muodostumista ja pitkää käyttöikää myös suurilla tuotantomäärillä.

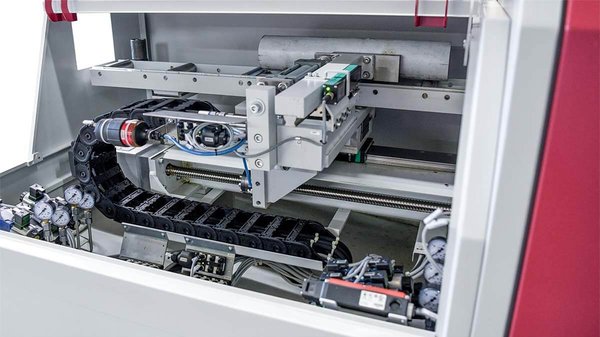

Servo-ohjattu materiaalinsyöttö nopeuttaa tuotantoa

Servo-ohjattu syöttötarttuja asemoi materiaalin nopeasti ja tarkasti. Syöttöpituus yhdellä liikkeellä on 1 000 mm ja syöttönopeus jopa 1 730 mm/s.

Nopea ja tarkka materiaalinsyöttö mahdollistaa lyhyet sykliajat, tarkat katkaisupituudet ja hyvän toistettavuuden tiukoillakin toleransseilla.

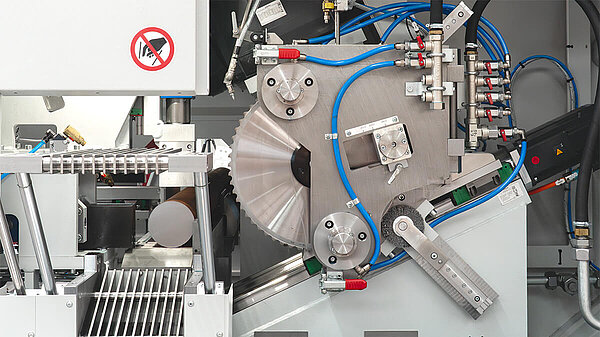

BVA Blade Vibration Absorber parantaa sahausprosessia

Lisävarusteena saatava BVA Blade Vibration Absorber yhdistää suuret kovametalliset teräohjaimet tehokkaaseen harjajärjestelmään, joka poistaa lastuja aktiivisesti sahausprosessin aikana.

Ratkaisu tukee pitkää terän käyttöikää, laadukasta sahauspintaa sekä tarkkaa ja nopeaa sahausprosessia.

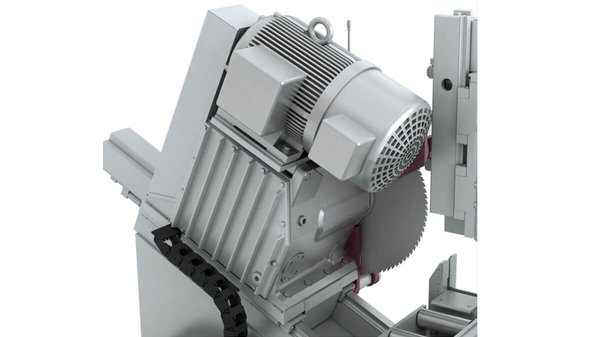

Vähävärinäinen Behringer Eisele -kierukkavaihde

Sahausyksikön sydämenä toimii Behringer Eiselen itse valmistama järeä kierukkavaihde. Sen rakenne mahdollistaa tasaisen ja vähävärinäisen sahausliikkeen.

Vähäinen värinä parantaa sahauspinnan laatua ja tukee pyörösahanterän pitkää käyttöikää – erityisen tärkeä ominaisuus nopeassa ja tarkassa sarjatuotannossa.

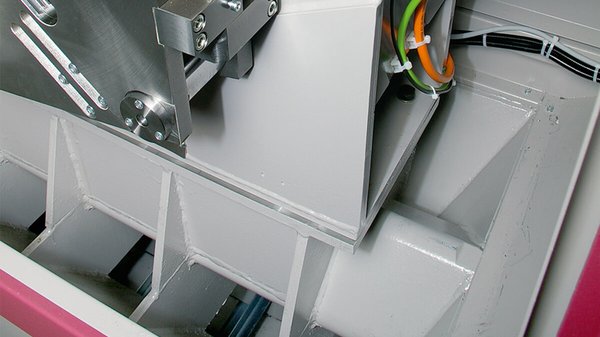

Erittäin vakaa rakenne teolliseen käyttöön

HCS 130 MF:n erittäin vakaa ja järeä konepeti muodostaa perustan tarkalle sahausprosessille. Behringerin valmistamat valurautakomponentit parantavat värinänvaimennusta ja voimien hallittua siirtymistä koneessa.

Vakaa rakenne mahdollistaa korkean sahaustehon säilyttämisen myös vaativassa jatkuvassa tuotannossa.

Tehokas lastunhallinta pitää sahausalueen puhtaana

Suppilomainen konepeti ohjaa sahauslastut tehokkaasti lastunkuljettimelle ja nopeuttaa myös jäähdytysnesteiden poistumista sahausalueelta.

Lastunkuljettimeen on integroitu jäähdytysnestesäiliö ja pumppu, mikä säästää tilaa sekä helpottaa koneen puhdistamista ja kunnossapitoa.

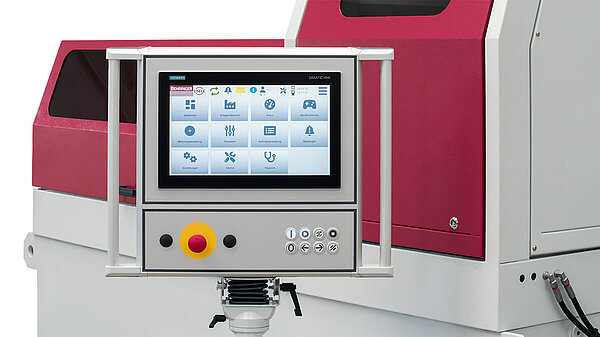

Helppokäyttöinen ohjaus ja mahdollisuus tuotantoautomaatioon

HCS 130 MF:n ohjausjärjestelmä on suunniteltu selkeäksi ja intuitiiviseksi. Behringerin mukaan käyttöliittymä nopeuttaa ohjelmavalikoissa liikkumista ja auttaa ehkäisemään käyttövirheitä.

Koneeseen voidaan liittää myös muita järjestelmiä sekä ohjelmisto- että laitteistotasolla. Lisäksi HCS 130 MF voidaan varustaa erilaisilla latausmakasiineilla, kappaleenpoistojärjestelmillä ja muilla asiakaskohtaisilla ratkaisuilla osaksi automatisoitua tuotantolinjaa.

Kenelle HCS 130 MF pyörösaha sopii?

HCS 130 MF on suunniteltu teolliseen sarja- ja massatuotantoon, jossa tarvitaan suurta sahauskapasiteettia, korkeaa sahaustehoa, tiukkoja toleransseja ja laadukasta sahauspintaa. Se soveltuu erityisen hyvin vaativien terästen ja erikoisseosten katkaisuun sekä tuotantoympäristöihin, joissa koneelta edellytetään luotettavaa suorituskykyä useassa työvuorossa.

Miksi valita HCS 130 MF pyörösaha?

• Suuri Ø 130 mm sahauskapasiteetti
• Multi-Fluid-teknologia vaativien materiaalien tehokkaaseen sahaukseen
• 22,5 kW servo-ohjattu sahauskäyttö
• Servo-ohjattu sahaussyöttö ja erittäin nopea materiaalinsyöttö
• Vähävärinäinen ja erittäin jäykkä rakenne takaa laadukkaan sahausjäljen
• Erinomainen ratkaisu vaativaan sarja- ja monivuorotuotantoon

Tekniset pääominaisuudet

• Sahauskapasiteetti 90°:
  • pyöreä: Ø 130 mm
  • neliö: 110 × 110 mm
• Pienin sahattava materiaali:
  • pyöreä: Ø 20 mm
  • neliö: 20 × 20 mm
• Terän halkaisija: 315 / 360 / 420 mm
• Kierrosluku: 20–250 rpm
• Moottoriteho: 22,5 kW
• Sahauskäyttö: servo-ohjattu
• Sahaussyöttö: servo-ohjattu
• Materiaalinsyöttö: servo-ohjattu tarttuja
• Syöttöpituus yhdellä liikkeellä: 1 000 mm
• Syöttönopeus: 1 730 mm/s
• Materiaalin kiinnitys: hydraulinen
• Mitat (P × L × K): 2 700 × 2 400 × 2 500 mm
• Materiaalin tukikorkeus: 1 170 mm
• Paino: noin 3 900 kg
• Multi-Fluid-jäähdytysjärjestelmä: lisävaruste
• BVA Blade Vibration Absorber: lisävaruste
