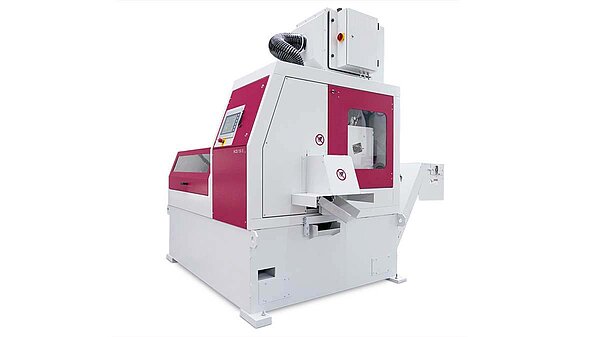

HCS 150 E

HCS 150 E pyörösaha – Tehokas kovametallipyörösaha automatisoituun sarjatuotantoon

Behringer Eisele HCS 150 E on täysautomaattinen high-speed-kovametallipyörösaha, joka on suunniteltu täysmateriaalien, putkien ja profiilien nopeaan ja tarkkaan sarjakatkaisuun. Jopa Ø 152,4 mm sahauskapasiteetti, 15 kW sahauskäyttö, servo-ohjattu sahaussyöttö ja nopea materiaalinsyöttö tekevät siitä tehokkaan ratkaisun teolliseen sarja- ja massatuotantoon.

HCS 150 E toimii samalla erinomaisena lähtökohtana pitkälle automatisoidulle sahauslinjalle. Behringer tarjoaa koneeseen erilaisia materiaalin syöttö- ja poist ratkaisuja, joiden avulla voidaan toteuttaa myös vähäisen miehityksen tuotantoympäristöjä.

Suunniteltu suurten kappalemäärien tehokkaaseen sahaukseen

HCS 150 E on kehitetty erityisesti toistuviin sarjakatkaisuihin ja suuriin tuotantomääriin. Behringer nostaa HCS-sarjan keskeisiksi eduiksi korkean sahaustehon, laadukkaan sahauspinnan ja alhaiset kappalekohtaiset sahauskustannukset.

Kone soveltuu erityisen hyvin täysmateriaalien ja paksuseinäisten profiilien tehokkaaseen katkaisuun sekä jatkuvaan monivuorotuotantoon.

Jopa Ø 152,4 mm sahauskapasiteetti

HCS 150 E:n kapasiteetti mahdollistaa sekä pyöreiden että neliömäisten materiaalien tehokkaan katkaisun:

• pyöreä materiaali Ø 10–152,4 mm
• neliömateriaali 10 × 10 – 130 × 130 mm

Behringer kuvaa HCS 150 E:tä kompaktiksi korkean suorituskyvyn kovametallipyörösahaksi, joka kattaa laajan valikoiman teollisia käyttökohteita.

Servo-ohjattu sahaussyöttö

HCS 150 E:n sahaussyöttö on servo-ohjattu. Tarkasti hallittu sahausliike mahdollistaa sahausprosessin optimoinnin materiaalin ja katkaisutehtävän mukaan.

Servo-ohjattu sahaus tukee korkeaa sahaustehoa, hyvää pinnanlaatua ja prosessin toistettavuutta – ominaisuuksia, jotka korostuvat erityisesti suurissa tuotantosarjoissa.

15 kW taajuusmuuttajaohjattu sahauskäyttö

HCS 150 E on varustettu 15 kW sahauskäytöllä, jonka kierroslukualue on 20–250 rpm. Sahauskäyttö on taajuusmuuttajaohjattu, mikä mahdollistaa kierrosluvun sovittamisen sahattavaan materiaaliin ja käytettävään terään.

Värinänvaimennukseen suunniteltu konepeti

Behringer on kiinnittänyt HCS 150 E:n suunnittelussa erityistä huomiota värinän vähentämiseen. Konepeti on erittäin jäykkä ja vakaa, ja rakenteessa käytetään Behringerin oman valimon harmaavalukomponentteja, joiden tarkoituksena on vaimentaa sahausprosessissa syntyvää värinää.

Vähäinen värinä parantaa sahauspinnan laatua sekä vaikuttaa positiivisesti sahaustehoon ja kappalekohtaisiin sahauskustannuksiin.

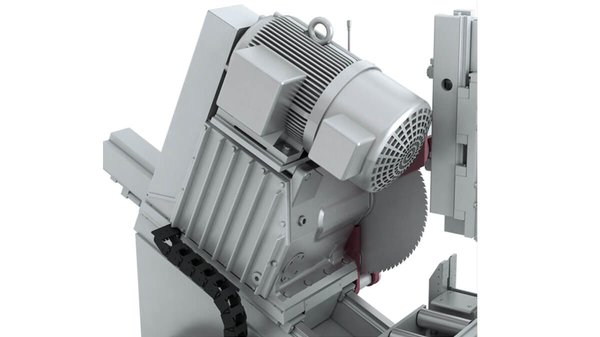

Välyksetön esijännitetty kierukkavaihde

Yksi HCS 150 E:n kiinnostavimmista rakenteellisista yksityiskohdista on Behringer Eiselen itse kehittämä kierukkavaihde.

Vaihteisto on välyksettömästi esijännitetty, mikä auttaa pitämään sekä pyörösahanterän että teräkaran liikkeen vähävärinäisenä. Tämä tukee laadukasta sahauspintaa, korkeaa sahaustehoa ja terän hallittua toimintaa.

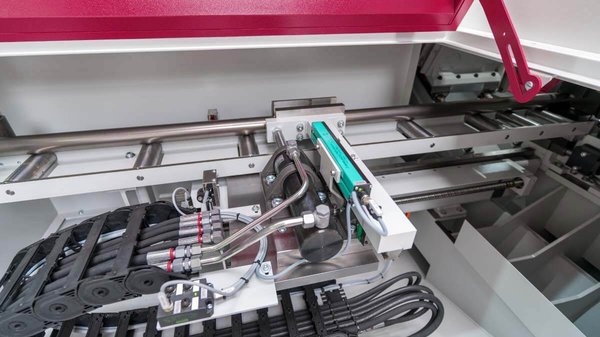

Nopea servo-ohjattu materiaalinsyöttö

HCS 150 E:n materiaalinsyöttö on suunniteltu vastaamaan nopean sahausprosessin vaatimuksia.

• syöttöpituus yhdellä liikkeellä 1 000 mm
• syöttönopeus jopa 1 250 mm/s
• tarkka ja toistettava materiaalin asemointi

Nopea materiaalinsyöttö vähentää tuottamatonta aikaa sahausten välillä ja auttaa saavuttamaan korkean kokonaiskapasiteetin.

Materiaalin lataus sahaamisen aikana

HCS 150 E voidaan yhdistää automatisoituihin materiaalinkäsittelyjärjestelmiin, joissa seuraavaa materiaalia voidaan valmistella ja syöttää samalla, kun edellisen kappaleen sahaus on vielä käynnissä.

Tällä niin sanotulla rinnakkaisella materiaalinkäsittelyllä vähennetään sahausprosessin sivuaikoja ja kasvatetaan tuotantolinjan kokonaistehokkuutta.

Useita vaihtoehtoja materiaalin automaattiseen syöttöön

Behringer tarjoaa HCS 150 E:n yhteyteen erilaisia materiaalimakasiineja. Pyöreälle materiaalille voidaan käyttää tankomakasiinia, joka soveltuu vähintään 2 200 mm pitkien lähtömateriaalien käsittelyyn.

Erilaisille profiilimuodoille voidaan käyttää tasomakasiineja, ja suurten materiaalinippujen käsittelyyn on saatavana myös nippumakasiineja. Näin sahauslinja voidaan mukauttaa tuotannon materiaalivirtaan.

Valmiiden kappaleiden ja jäännöspalojen automaattinen lajittelu

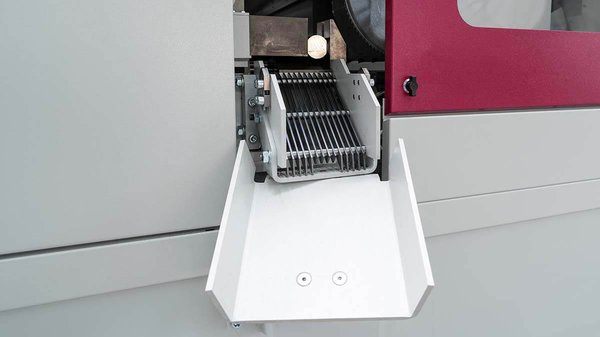

HCS 150 E sisältää vakiona materiaalikourun lajitteluläpällä. Sen avulla sahatut kappaleet voidaan erotella automaattisesti hyväksyttyihin kappaleisiin ja jäännöspaloihin.

Vakioratkaisu soveltuu enintään 150 mm pitkille ja enintään 10 kg painaville sahatuille kappaleille. Vaativampaan kappaleenkäsittelyyn Behringer tarjoaa esimerkiksi poistotarttujia, ketjukuljettimia sekä työntölaitteilla varustettuja rullaratoja.

Soveltuu pitkälle automatisoituun tuotantoon

Materiaalin syöttö- ja poistojärjestelmien avulla HCS 150 E voidaan rakentaa osaksi pitkälle automatisoitua tuotantolinjaa. Tämä mahdollistaa materiaalivirran automatisoinnin aina lähtömateriaalin syötöstä sahattujen kappaleiden lajitteluun saakka.

Ratkaisu soveltuu erityisen hyvin tuotantoon, jossa halutaan kasvattaa kapasiteettia ja vähentää käyttäjän jatkuvaa osallistumista sahausprosessiin.

Helppo huollettavuus ja korkea käytettävyys

Behringer korostaa HCS-sarjan rakenteessa komponenttien hyvää saavutettavuutta. Tarkoituksena on vähentää huoltoon ja asetuksiin liittyviä sivuaikoja sekä parantaa koneen käytettävyyttä tuotannossa.

Tämä on erityisen tärkeää monivuorotuotannossa, jossa koneen käyttöasteella on suuri vaikutus kappalekohtaisiin tuotantokustannuksiin.

Kenelle HCS 150 E pyörösaha sopii?

HCS 150 E on suunniteltu konepajoille, teräskauppaan ja teolliseen sarjatuotantoon, jossa sahataan suuria määriä täysmateriaaleja, putkia tai paksuseinäisiä profiileja. Se soveltuu erityisesti tuotantoon, jossa tarvitaan korkeaa sahaustehoa, hyvää pinnanlaatua, tarkkaa toistettavuutta ja mahdollisuutta automatisoida materiaalinkäsittelyä.

Behringer nostaa mallin myös taloudellisesti kiinnostavaksi vaihtoehdoksi automatisoituun tuotantoon siirtyville yrityksille.

Miksi valita HCS 150 E pyörösaha?

• Jopa Ø 152,4 mm sahauskapasiteetti
• 15 kW sahauskäyttö korkeaan tuotantotehoon
• Servo-ohjattu sahaussyöttö ja nopea materiaalinsyöttö
• Vähävärinäinen konepeti ja välyksettömästi esijännitetty kierukkavaihde
• Automaattinen hyvä-/jäännöspalojen lajittelu vakiona
• Laajasti automatisoitavissa erilaisilla materiaalinkäsittelyratkaisuilla

Tekniset pääominaisuudet

• Sahauskapasiteetti 90°:
  • pyöreä: Ø 10–152,4 mm
  • neliö: 10 × 10 – 130 × 130 mm
• Terän halkaisija: 360 / 420 / 460 mm
• Teränopeus: 20–250 rpm
• Moottoriteho: 15 kW
• Sahauskäyttö: taajuusmuuttajaohjattu
• Sahaussyöttö: servo-ohjattu

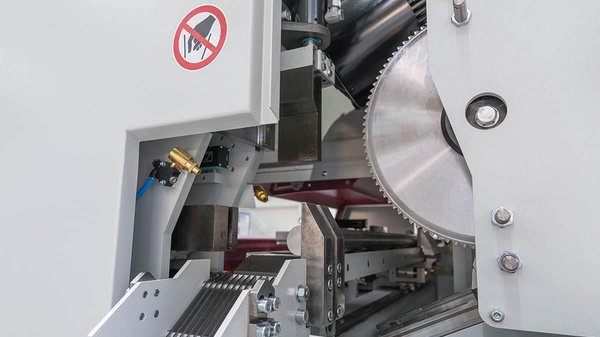

• Materiaalin kiinnitys: hydraulinen
• Materiaalinsyöttö: servo-ohjattu
• Syöttöpituus yhdellä liikkeellä: 1 000 mm
• Syöttönopeus: 1 250 mm/s
• Paino: noin 3 200 kg
