HCS 160 MF

HCS 160 MF pyörösaha – High-performance kovametallipyörösaha vaativaan sarjatuotantoon

Behringer Eisele HCS 160 MF on täysautomaattinen high-performance-kovametallipyörösaha, joka on suunniteltu suurikokoisten materiaalien erittäin tehokkaaseen ja tarkkaan sarjakatkaisuun. Jopa Ø 160 mm sahauskapasiteetti, erittäin jäykkä rakenne, servo-ohjattu sahaus ja materiaalinsyöttö sekä tehokas 22,5 kW sahauskäyttö mahdollistavat korkean sahaustehon, tiukat toleranssit ja laadukkaan sahauspinnan vaativassa teollisessa tuotannossa.

Lisävarusteena saatava Multi-Fluid-jäähdytysjärjestelmä tekee HCS 160 MF:stä erityisen suorituskykyisen ratkaisun vaikeasti sahattaville materiaaleille, kuten runsasseosteisille ruostumattomille ja työkaluteräksille, nikkelipohjaisille seoksille sekä titaaniseoksille. Behringer on suunnitellut koneen erityisesti kustannustehokkaaseen monivuorotuotantoon.

Suuri Ø 160 mm sahauskapasiteetti

HCS 160 MF tarjoaa MF-sarjan pienempiä malleja suuremman sahauskapasiteetin:

• pyöreä materiaali jopa Ø 160 mm
• neliömateriaali jopa 140 × 140 mm
• pienin pyöreä materiaali Ø 20 mm
• pienin neliömateriaali 20 × 20 mmBehringer Eisele HCS 160 MF on täysautomaattinen high-performance-kovametallipyörösaha jopa Ø 160 mm materiaalien tehokkaaseen ja tarkkaan sarjatuotantoon.

Suuri kapasiteetti yhdistettynä high-performance-sahaustekniikkaan tekee koneesta erinomaisen vaihtoehdon suurikokoisten täysmateriaalien ja profiilien tehokkaaseen sarjakatkaisuun.

Multi-Fluid-teknologia vaativien materiaalien tehokkaaseen sahaukseen

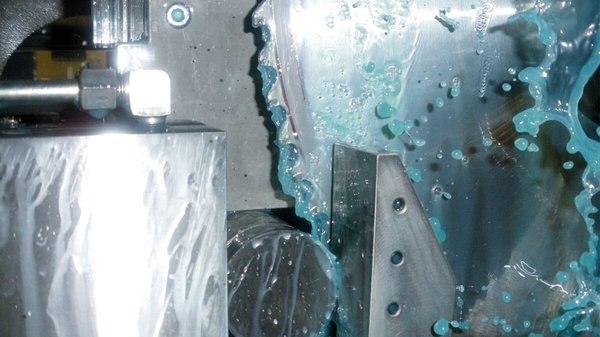

HCS 160 MF voidaan varustaa Behringerin innovatiivisella Multi-Fluid-jäähdytysjärjestelmällä. Käyttökohteen ja materiaalin mukaan järjestelmässä voidaan yhdistää kolme erilaista jäähdytys- ja voitelumenetelmää:

• jäähdytysnestesuuttimet märkäsahaukseen
• mikrosumutus minimaaliseen voiteluun
• jäähdytyspyörreputki kuivaan työstöön

Tarkasti sahauskohteeseen suunnattu jäähdytys auttaa hyödyntämään HCS-sahan suuren sahaustehon myös vaikeasti työstettävillä materiaaleilla. Multi-Fluid-järjestelmä on lisävaruste.

Suunniteltu vaikeasti sahattaville materiaaleille

HCS 160 MF soveltuu erityisen hyvin materiaaleille, jotka asettavat tavallista suurempia vaatimuksia sahausprosessille, terälle ja jäähdytykselle.

Behringer nostaa esiin erityisesti:

• runsasseosteiset ruostumattomat teräkset
• työkaluteräkset
• nikkelipohjaiset seokset, kuten Inconel ja Hastelloy
• titaaniseokset

Multi-Fluid-jäähdytyksen avulla koneen korkea sahausteho voidaan hyödyntää tehokkaasti myös näissä vaativissa materiaaleissa.

Servo-ohjattu sahaus takaa tarkan sahausliikkeen

Sahausyksikkö liikkuu kahden lineaarijohteen, kuularuuvin ja servomoottorin avulla. Ratkaisu mahdollistaa dynaamisen ja tarkan liikkeen koko sahausalueella.

Servo-ohjattu sahaussyöttö auttaa saavuttamaan laadukkaan sahauspinnan, vähäisen purseen muodostumisen ja pitkän käyttöiän myös suurilla tuotantomäärillä.

Servo-ohjattu materiaalinsyöttö lyhentää sykliaikoja

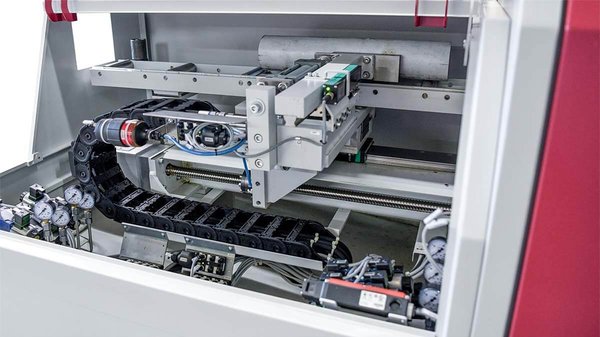

Servo-ohjattu syöttötarttuja asemoi materiaalin nopeasti ja tarkasti. Materiaalinsyötön pituus yhdellä liikkeellä on 1 000 mm ja syöttönopeus jopa 1 730 mm/s.

Nopea ja tarkka materiaalinsyöttö mahdollistaa tarkat katkaisupituudet ja lyhyet sykliajat myös silloin, kun tuotannossa vaaditaan tiukkoja toleransseja.

BVA Blade Vibration Absorber parantaa sahauslaatua

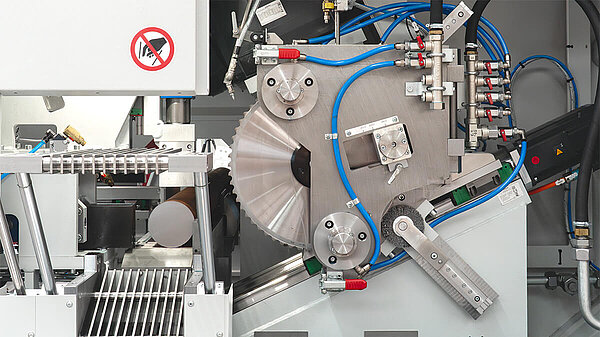

Lisävarusteena saatava BVA Blade Vibration Absorber yhdistää suuret kovametalliset teräohjaimet tehokkaaseen harjajärjestelmään, joka poistaa lastuja aktiivisesti sahausprosessin aikana.

Järjestelmä tukee pitkää terän käyttöikää, laadukasta sahauspintaa sekä tarkkaa ja nopeaa sahausprosessia.

Vähävärinäinen Behringer Eisele -kierukkavaihde

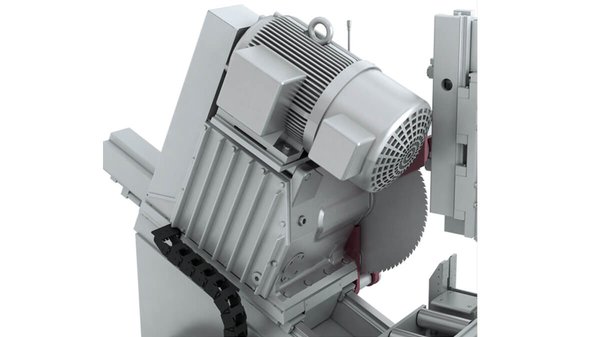

Sahausyksikön sydämenä toimii Behringer Eiselen itse valmistama järeä kierukkavaihde. Vähävärinäinen ja tasainen käynti vaikuttaa suoraan sahauspinnan laatuun sekä pyörösahanterän käyttöikään.

Tämä on erityisen tärkeää HCS 160 MF:n kaltaisessa tuotantosahassa, jossa yhdistyvät suuri sahausteho, tiukat toleranssit ja jatkuva käyttö.

Erittäin jäykkä rakenne vaativaan teollisuuskäyttöön

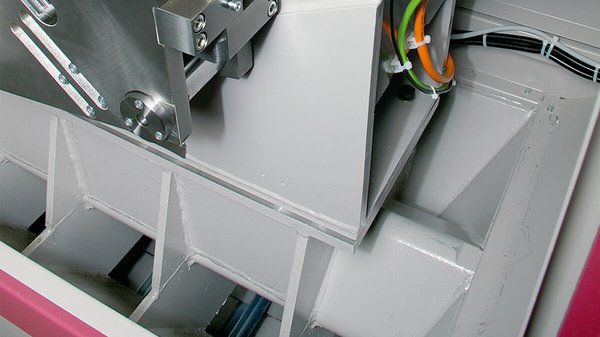

HCS 160 MF:n erittäin vakaa ja massiivinen konepeti muodostaa perustan koneen suurelle sahausteholle. Rakenne tarjoaa tehokkaan värinänvaimennuksen ja hallitun voimansiirron.

Behringerin omat valurautakomponentit parantavat rakenteen ominaisuuksia entisestään ja tukevat tarkkaa, vakaata sahausprosessia myös suurilla kuormituksilla.

Tehokas lastunhallinta jatkuvaan tuotantoon

Suppilomainen konepeti ohjaa sahauslastut tehokkaasti lastunkuljettimelle ja auttaa poistamaan myös jäähdytysnesteet nopeasti sahausalueelta.

Lastunkuljettimeen on integroitu jäähdytysnestesäiliö ja pumppu, mikä säästää tilaa sekä helpottaa koneen puhdistusta ja kunnossapitoa. Lastunkuljetin voidaan vaihtoehtoisesti toteuttaa myös eteenpäin purkavana versiona.

Helppokäyttöinen ohjaus ja mahdollisuus tuotantoautomaatioon

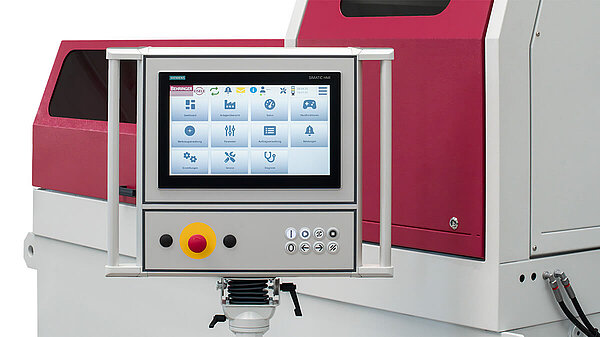

HCS 160 MF:n ohjausjärjestelmä on suunniteltu selkeäksi ja intuitiiviseksi. Käyttöliittymä nopeuttaa ohjelmavalikoissa liikkumista ja auttaa ehkäisemään käyttövirheitä.

Koneeseen voidaan liittää muita järjestelmiä sekä ohjelmisto- että laitteistotasolla. Lisäksi HCS 160 MF voidaan varustaa erilaisilla latausmakasiineilla, kappaleenpoistojärjestelmillä ja asiakaskohtaisilla ratkaisuilla, joten se voidaan rakentaa osaksi pitkälle automatisoitua tuotantokokonaisuutta.

Kenelle HCS 160 MF pyörösaha sopii?

HCS 160 MF on suunniteltu vaativaan teolliseen sarja- ja massatuotantoon, jossa tarvitaan suurta sahauskapasiteettia, korkeaa sahaustehoa, tiukkoja toleransseja ja laadukasta sahauspintaa.

Se on erityisen vahva vaihtoehto monivuorotuotantoon sekä yrityksille, jotka sahaavat suurikokoisia materiaaleja tai vaikeasti työstettäviä teräksiä ja erikoisseoksia ja haluavat yhdistää korkean tuottavuuden alhaisiin kappalekohtaisiin sahauskustannuksiin.

Miksi valita HCS 160 MF pyörösaha?

• Suuri Ø 160 mm sahauskapasiteetti
• Multi-Fluid-teknologia vaativien materiaalien tehokkaaseen sahaukseen
• 22,5 kW servo-ohjattu sahauskäyttö
• Servo-ohjattu sahaussyöttö ja erittäin nopea materiaalinsyöttö
• Erittäin jäykkä ja vähävärinäinen rakenne takaa laadukkaan sahausjäljen
• Erinomainen ratkaisu vaativaan sarja- ja monivuorotuotantoon

Tekniset pääominaisuudet

• Sahauskapasiteetti 90°:
  • pyöreä: Ø 160 mm
  • neliö: 140 × 140 mm
• Pienin sahattava materiaali:
  • pyöreä: Ø 20 mm
  • neliö: 20 × 20 mm
• Terän halkaisija: 360 / 420 / 460 / 480 mm
• Kierrosluku: 20–250 rpm
• Moottoriteho: 22,5 kW
• Sahauskäyttö: servo-ohjattu
• Sahaussyöttö: servo-ohjattu
• Materiaalinsyöttö: servo-ohjattu tarttuja
• Syöttöpituus yhdellä liikkeellä: 1 000 mm
• Syöttönopeus: 1 730 mm/s
• Materiaalin kiinnitys: hydraulinen
• Mitat (P × L × K): 2 700 × 2 400 × 2 500 mm
• Materiaalin tukikorkeus: 1 170 mm
• Paino: noin 4 400 kg
• Multi-Fluid-jäähdytysjärjestelmä: lisävaruste
• BVA Blade Vibration Absorber: lisävaruste
