HCS 90 E

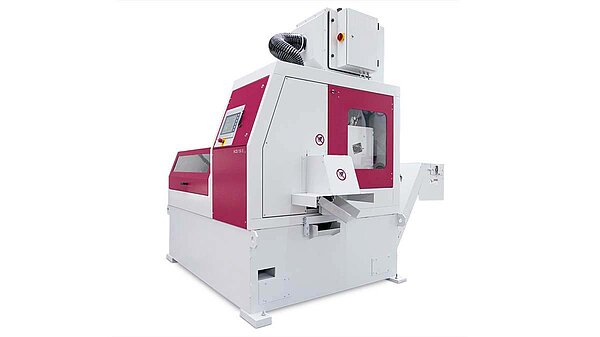

HCS 90 E pyörösaha – Tehokas kovametallipyörösaha teolliseen sarjatuotantoon

Behringer Eisele HCS 90 E on täysautomaattinen high-speed-kovametallipyörösaha, joka on suunniteltu erittäin tehokkaaseen ja tarkkaan metallin sarjakatkaisuun. Kompakti mutta erittäin järeä rakenne, servo-ohjattu sahaussyöttö ja materiaalinsyöttö sekä korkea sahausteho tekevät siitä erinomaisen tuotantokoneen teräskauppaan ja teollisuuteen. Pienet kappalekustannukset ja tiukat toleranssit tekevät koneesta erityisen tehokkaan myös usean vuoron tuotannossa.

Korkea sahausteho ja lyhyet sykliajat

HCS 90 E on suunniteltu nopeaan teolliseen sarjakatkaisuun. Koneen erittäin jäykkä rakenne, tarkasti yhteensovitetut komponentit ja moderni käyttötekniikka mahdollistavat korkean sahaustehon säilyttäen samalla hyvän sahauslaadun ja tiukat toleranssit.

Servo-ohjattu sahaussyöttö

Sahausyksikkö liikkuu kahden lineaarijohteen, kuularuuvin ja servomoottorin avulla koko sahausalueen läpi. Tarkasti hallittu liike mahdollistaa:

• korkean sahaustarkkuuden
• hyvän sahauspinnan
• vähäisen purseen muodostumisen
• pitkän koneen ja työkalujen käyttöiän

Servo-ohjattu sahaussyöttö mahdollistaa sahausprosessin tehokkaan optimoinnin tuotannon tarpeisiin.

Servo-ohjattu materiaalinsyöttö

Servo-ohjattu syöttötarttuja asemoi materiaalin nopeasti ja tarkasti oikeaan katkaisupituuteen. Yhdellä syöttöliikkeellä materiaalia voidaan siirtää jopa 1 000 mm, ja syöttönopeus on jopa 1 250 mm/s.

Tarkka materiaalinsyöttö mahdollistaa lyhyet sykliajat, tiukat toleranssit ja korkean toistotarkkuuden sarjatuotannossa.

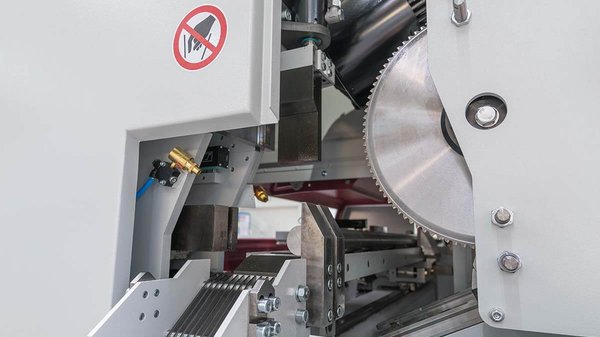

Vakaa 3-pistekiinnitys

HCS 90 E hyödyntää materiaalin vakaaseen käsittelyyn 3-pistekiinnitystä. Hydraulinen kiinnitys pitää materiaalin tukevasti paikallaan sahausprosessin aikana ja tukee tarkkaa sekä toistettavaa sahaustulosta.

Vähävärinäinen ja erittäin järeä rakenne

HCS-sarjan suorituskyvyn perustana on erittäin vakaa ja massiivinen konepeti. Se vaimentaa tehokkaasti värinää ja mahdollistaa optimaalisen voimansiirron sahausprosessissa. Behringerin omassa valimossa valmistetut valurautakomponentit parantavat rakenteen vakautta entisestään.

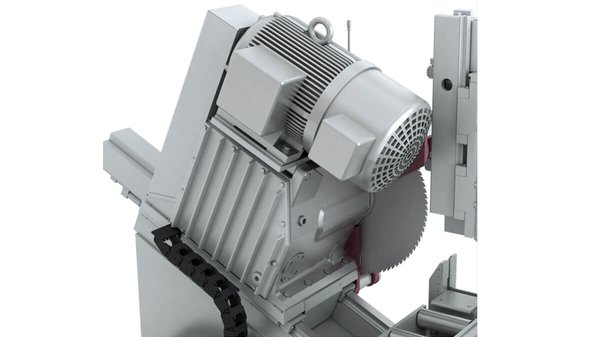

Järeä ja vähävärinäinen vaihteisto

Sahausyksikön sydän on Behringer Eiselen itse valmistama kierukkavaihde. Järeä vaihteistorakenne mahdollistaa tasaisen ja vähävärinäisen käynnin, mikä parantaa sahauspinnan laatua ja auttaa pidentämään pyörösahanterän käyttöikää.

Tehokas mikrosumuvoitelu

HCS E -sarjan koneissa on vakiona mikrosumuvoitelujärjestelmä, joka annostelee jäähdytyksen ja voitelun tarkasti terälle. Vaikeasti sahattaville materiaaleille voidaan lisäksi käyttää kylmäilmasuutinta terän lämpötilan alentamiseksi.

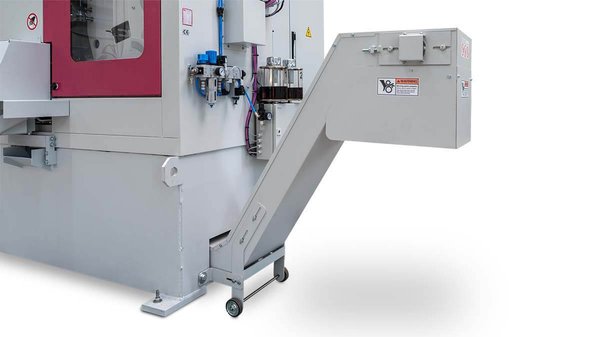

Tehokas lastunhallinta

Suppilomainen konejalusta ohjaa lastut tehokkaasti kohti lastunkuljetinta ja helpottaa koneen puhdistamista. Lisävarusteena saatava lastunkuljetin voidaan sijoittaa joustavasti tuotantoympäristön mukaan, mikä helpottaa lastujen nopeaa poistamista jatkuvassa tuotannossa.

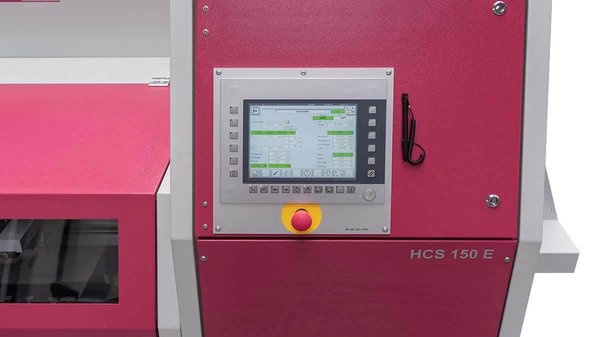

Helppokäyttöinen ohjaus

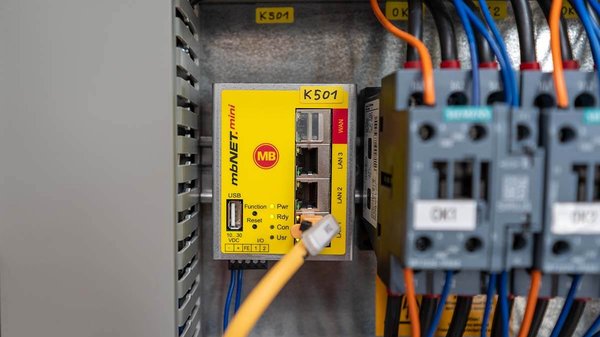

Selkeä ja intuitiivinen ohjausjärjestelmä helpottaa koneen päivittäistä käyttöä ja nopeuttaa ohjelmavalikoissa liikkumista. Ohjauksen suunnittelussa on kiinnitetty huomiota käyttövirheiden vähentämiseen, ja koneeseen voidaan liittää myös muita järjestelmiä sekä ohjelmisto- että laitteistotasolla.

Joustavasti automatisoitava tuotantoratkaisu

HCS 90 E voidaan mukauttaa tuotannon tarpeisiin erilaisilla lisävarusteilla ja automaatioratkaisuilla. Koneeseen voidaan yhdistää esimerkiksi materiaalin syöttömakasiineja, kappaleenpoistojärjestelmiä, lastunkuljetin ja muita asiakaskohtaisia ratkaisuja. Näin koneesta voidaan rakentaa pitkälle automatisoitu sahausjärjestelmä.

Kenelle HCS 90 E pyörösaha sopii?

HCS 90 E soveltuu erityisesti teräskauppaan, konepajoihin ja teolliseen sarjatuotantoon, jossa tarvitaan nopeaa, tarkkaa ja kustannustehokasta materiaalin katkaisua. Se on erinomainen vaihtoehto tuotantoon, jossa suuret kappalemäärät, tiukat toleranssit ja alhaiset kappalekustannukset ovat keskeisiä vaatimuksia.

Miksi valita HCS 90 E pyörösaha?

• Erittäin korkea sahausteho ja lyhyet sykliajat
• Servo-ohjattu sahaussyöttö ja materiaalinsyöttö
• Tarkka sahausjälki ja vähäinen purseen muodostuminen
• Erittäin vakaa ja vähävärinäinen rakenne
• Alhaiset kappalekustannukset suurissa tuotantomäärissä
• Monipuolisesti automatisoitavissa tuotannon tarpeisiin

Tekniset pääominaisuudet

• Sahauskapasiteetti 90°:
  • pyöreä: Ø 90 mm
  • neliö: 75 × 75 mm
• Pienin sahattava pyöreä materiaali: Ø 10 mm
• Pienin sahattava neliömateriaali: 10 × 10 mm
• Terän halkaisija: 250 / 285 / 315 mm
• Teränopeus: 20–250 rpm
• Moottoriteho: 8 kW
• Sahauskäyttö: taajuusmuuttajaohjattu
• Sahaussyöttö: servo-ohjattu
• Materiaalinsyöttö: servo-ohjattu tarttuja
• Syöttöpituus yhdellä liikkeellä: 1 000 mm
• Syöttönopeus: 1 250 mm/s
• Materiaalin kiinnitys: hydraulinen
• Materiaalin tukikorkeus: 1 170 mm
• Mitat: 2 550 × 1 900 × 2 000 mm
• Paino: 3 200 kg
