HDX
Vernet Behringer HDX on tehokas CNC-profiilintyöstölinja teräsrakenteiden poraukseen, jyrsintään, merkintään ja automatisoituun sahaukseen.
Tärkeimmät ominaisuudet
-
Markkinoiden nopeimpiin kuuluva profiilintyöstölinja
HDX pystyy jopa 60 % korkeampaan tuottavuuteen verrattuna perinteisiin profiiliporauslinjoihin samanaikaisen monisivutyöstön ansiosta.
-
Samanaikainen työstö kolmelta sivulta
Kolme itsenäistä karaa mahdollistavat laippojen ja uuman yhtäaikaisen porauksen, jyrsinnän ja työstön, mikä lyhentää merkittävästi valmistusaikoja
-

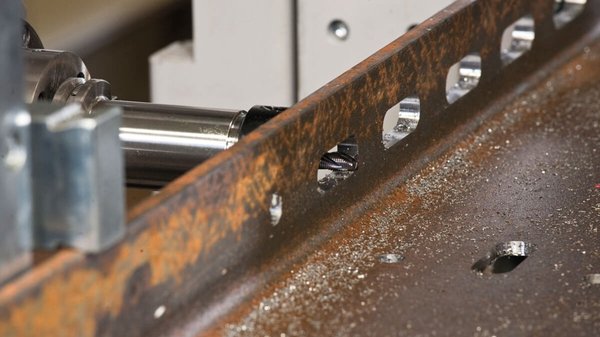

Monipuoliset jyrsintäominaisuudet
Pitkänomaiset reiät, viisteet, lovetukset, vapaat muodot sekä hitsausvalmistelut voidaan tehdä samalla koneella ilman erillisiä työvaiheita
-
Täysin automatisoitava tuotanto
HDX voidaan ohjelmoida miehittämättömään käyttöön esimerkiksi yövuorojen aikana, mikä kasvattaa koneen käyttöastetta merkittävästi
-

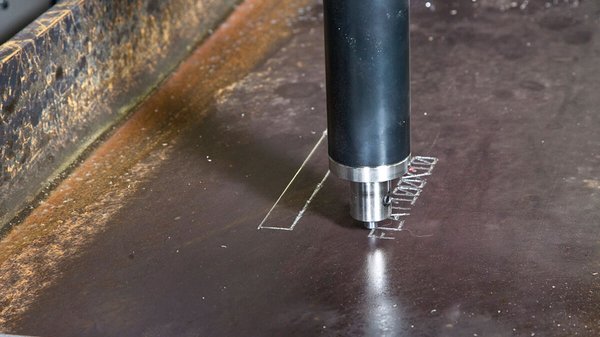

Innovatiivinen V-Scoring-merkintäjärjestelmä
Nopea ja hiljainen V-Scoring-järjestelmä mahdollistaa osien tunnistusmerkinnät ja kokoonpano-ohjeet, jotka säilyvät näkyvinä myös maalauksen ja sinkityksen jälkeen
-
Alhaiset käyttökustannukset ja pitkä työkalujen käyttöikä
Jäykkä konerakenne minimoi värinät, vähentää työkalujen kulumista ja pidentää sekä koneen että työkalujen käyttöikää
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta

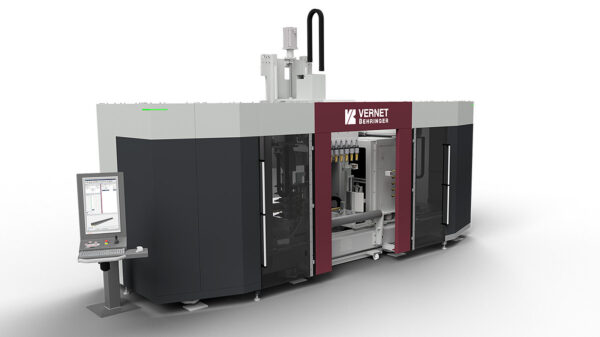

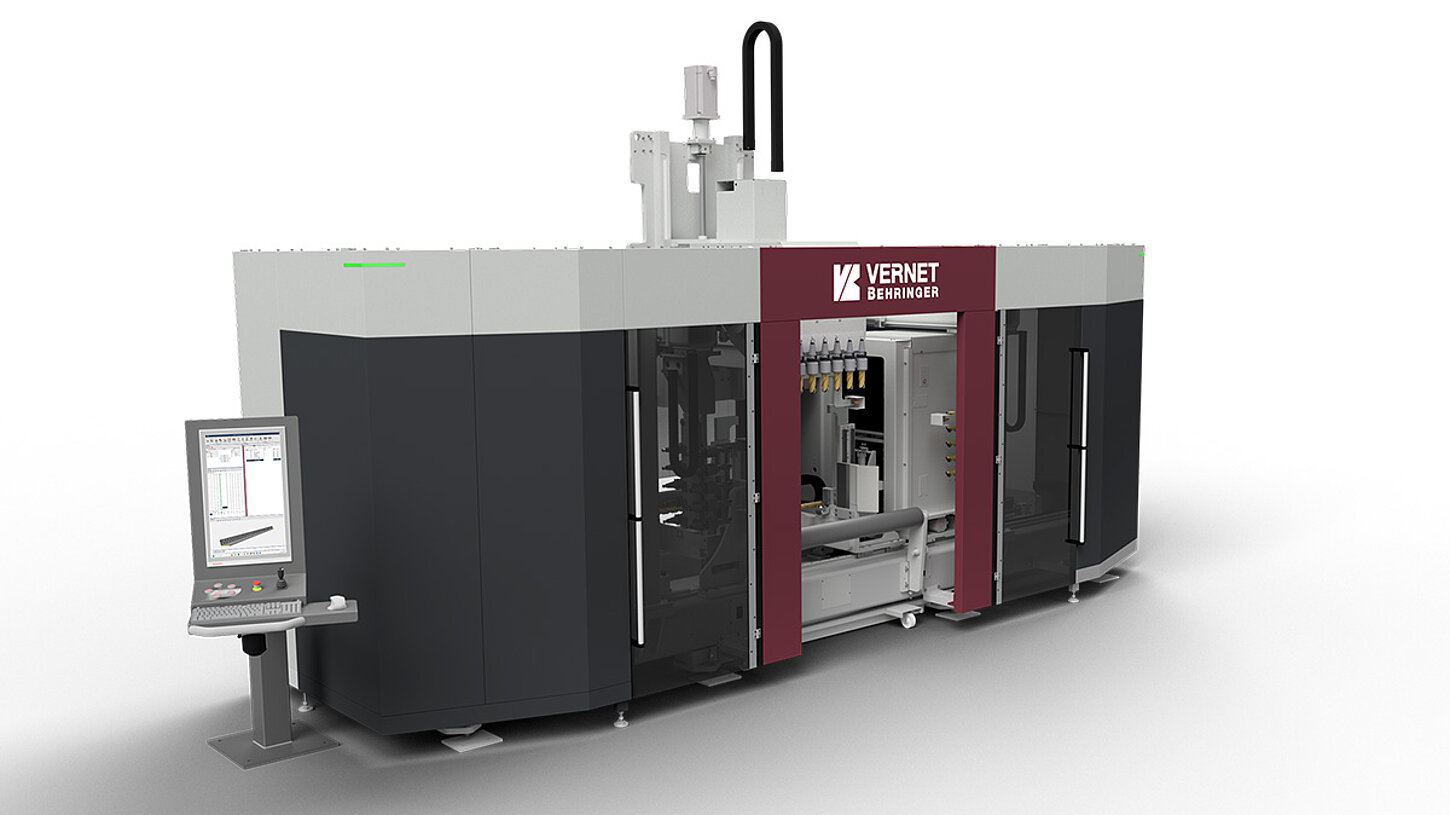

Vernet Behringer HDX – huippuluokan CNC-profiilintyöstölinja teräsrakenteiden valmistukseen
Vernet Behringer HDX on markkinoiden nopeimpiin kuuluva CNC-profiilintyöstökeskus, joka yhdistää porauksen, jyrsinnän, merkinnän, viivamerkinnän sekä sahauksen yhdeksi erittäin tehokkaaksi tuotantoratkaisuksi. HDX on suunniteltu erityisesti teräsrakenteiden valmistajille, jotka vaativat suurta kapasiteettia, korkeaa tarkkuutta sekä mahdollisimman pitkälle automatisoitua tuotantoa.
Kolmen itsenäisen työstökaran ansiosta H-palkkeja, U-profiileja, L-profiileja, lattateräksiä sekä suorakaideputkia voidaan työstää samanaikaisesti kolmelta sivulta. Lisävarusteena kone voidaan varustaa neljännellä jyrsinkaralla, jolloin työstö onnistuu jopa neljältä sivulta yhdellä kiinnityksellä.

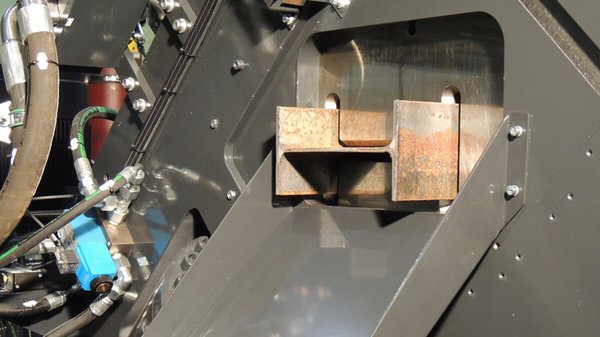

HDX voidaan integroida osaksi täysin automatisoitua tuotantolinjaa yhdessä Behringerin vannesahojen ja leikkausyksiköiden kanssa. Tuloksena on erittäin tuottava ja joustava valmistusjärjestelmä, joka vähentää manuaalista työtä, lyhentää läpimenoaikoja ja parantaa valmistettujen kappaleiden laatua.
Mikä on Vernet Behringer HDX?
HDX on raskaan teollisuuden CNC-ohjattu profiilintyöstölinja, joka on suunniteltu teräsrakenteiden automaattiseen poraukseen, jyrsintään, merkintään ja sahaukseen.
Kone soveltuu esimerkiksi:
- H- ja I-palkkien työstöön
- U-profiilien työstöön
- kulmateräksille
- lattateräksille
- suorakaideputkille
- rakenneprofiileille
- hitsattavien rakenneosien valmistukseen
- teräsrakennusten komponenttien tuotantoon
HDX mahdollistaa useiden työvaiheiden suorittamisen samalla linjalla ilman kappaleiden siirtelyä eri koneiden välillä.
Miksi valita Vernet Behringer HDX?
Teräsrakenteiden valmistuksessa tuotannon tehokkuus riippuu yhä enemmän automaatiosta, työvaiheiden yhdistämisestä ja materiaalivirran optimoinnista.
HDX tarjoaa:
- erittäin korkean tuotantokapasiteetin
- samanaikaisen työstön usealta sivulta
- korkean mittatarkkuuden
- automaattisen ohjelmoinnin
- mahdollisuuden miehittämättömään tuotantoon
- tehokkaan materiaalinkäsittelyn
- ERP-järjestelmäintegraatiot
Koneen PRONC3-ohjelmisto mahdollistaa kappaleiden helpon ohjelmoinnin, materiaalin optimoinnin sekä tuotannon seurannan reaaliaikaisesti.
HDX yhdistää porauksen, jyrsinnän, merkinnän, viivamerkinnän ja sahauksen yhdeksi automatisoiduksi tuotantolinjaksi. Tuloksena on huomattavasti nopeampi valmistusprosessi, parempi laatu sekä pienemmät tuotantokustannukset verrattuna perinteisiin erillisiin työvaiheisiin.
Tekniset pääominaisuudet
Työstökapasiteetti
- Maksimikapasiteetti: 1 250 × 600 mm
- Profiilien pituus: jopa 30 m
- Maksimikuorma: 500 kg/m
Työstöyksiköt
- Työstökarat: 3 itsenäistä työstökaraa
- X-akselin liike: 500 mm jokaisessa karassa
- Lisävaruste: neljäs jyrsinkara
Työstötoiminnot
- Poraus
- Jyrsintä
- Kierteitys
- Merkintä
- V-viivamerkintä: V-Scoring
- Sahauksen integrointi
Karat
- Teho: 16 kW
- Kierrosalue: 160–4 000 rpm
- Maksimiporaushalkaisija: 50 mm
Työkalujärjestelmä
- Työkalumakasiinit: 10 / 12 / 10 paikkaa
Ohjaus
- CNC-ohjaus: PRONC3
- Kappaleen visualisointi: 3D-kappalenäkymä
- Järjestelmäintegraatiot: ERP-yhteensopivuus
- Etäkäyttö: etävalvontamahdollisuus
Kenelle Vernet Behringer HDX sopii?
HDX on erinomainen ratkaisu yrityksille, jotka valmistavat:
- teräsrakenteita
- halli- ja rakennerunkoja
- siltaelementtejä
- energiasektorin rakenteita
- offshore-rakenteita
- koneenrakennuksen komponentteja
- suuria hitsattavia profiilirakenteita
Ratkaisu soveltuu erityisesti tuotantoympäristöihin, joissa vaaditaan suurta kapasiteettia, korkeaa automaatioastetta ja mahdollisimman alhaisia valmistuskustannuksia.
