INDUTEC MS SD3

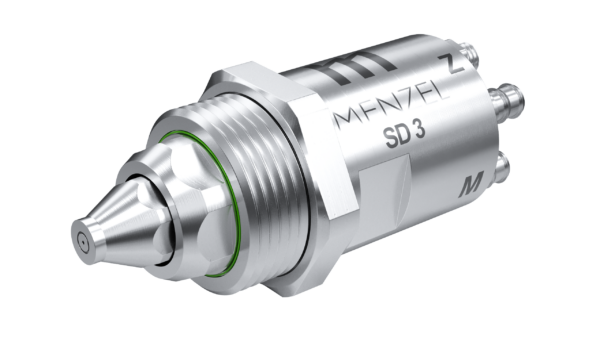

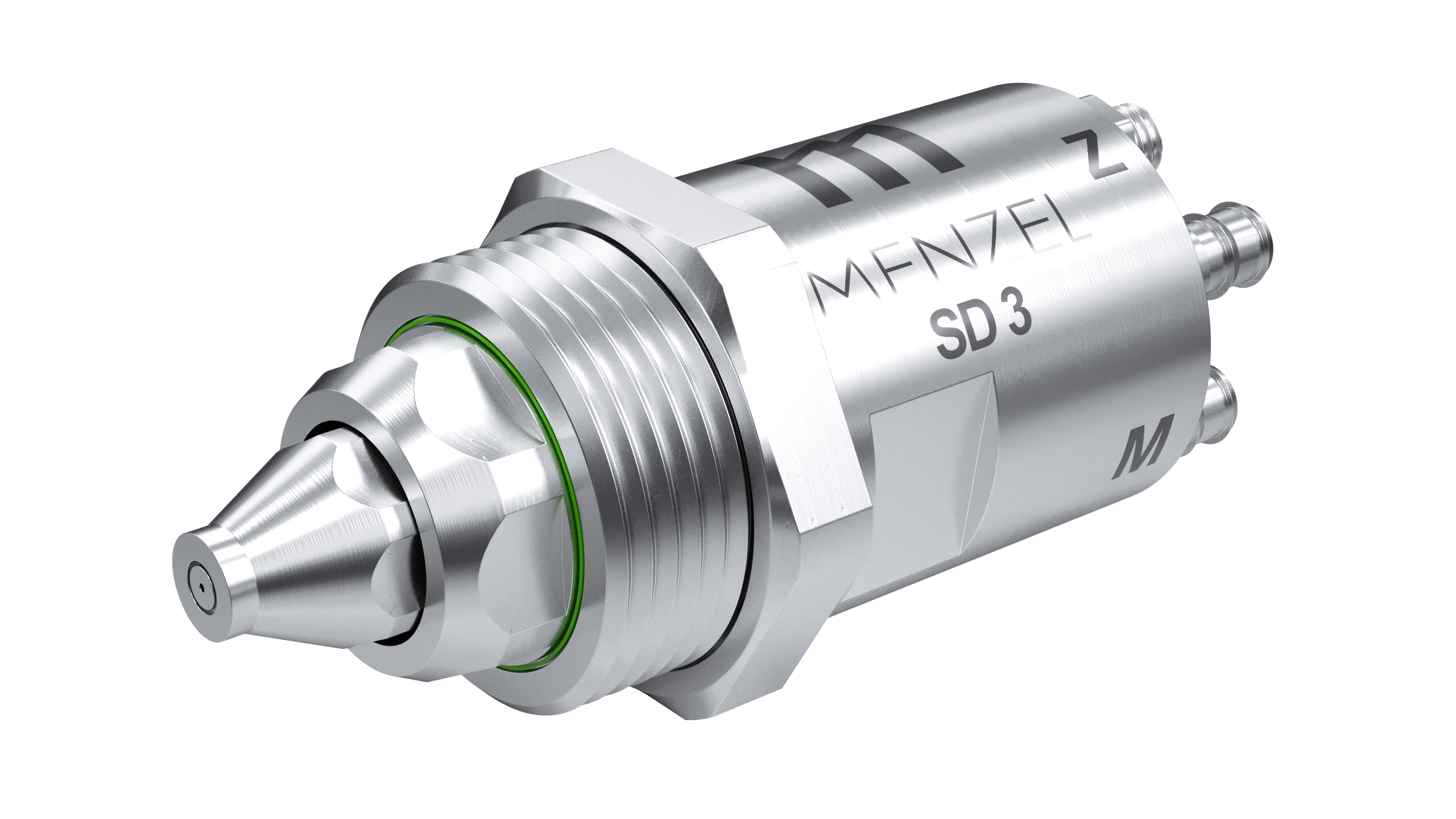

Menzel INDUTEC® MS SD3 – tarkasti säädettävä sumuvoitelusuutin minimimäärävoiteluun

Menzel INDUTEC® MS SD3 on koaksiaalinen sumuvoitelusuutin, joka mahdollistaa sekä voiteluaineen että suihkutusilman määrän tarkan säädön suoraan suuttimesta. SD3 on suunniteltu minimimäärävoiteluun (MQL/MMKS) erityisesti käyttökohteissa, joissa voitelu halutaan mukauttaa tarkasti materiaalin, työkalun ja työstöprosessin vaatimuksiin.

INDUTEC® MS SD3 soveltuu monipuolisesti metallintyöstöön, sahaukseen, poraukseen, jyrsintään ja muihin minimimäärävoitelusovelluksiin. Koaksiaalinen rakenne, tarkat säätömahdollisuudet ja modulaarinen suutinkonsepti mahdollistavat voiteluaineen kohdistamisen suoraan työstöalueelle erittäin pienellä kulutuksella.

Voiteluaineen ja suihkutusilman tarkka säätö

SD3:n keskeinen ominaisuus on mahdollisuus säätää sekä voiteluaineen että suihkutusilman määrää suoraan suuttimesta.

Integroidut säätömahdollisuudet helpottavat voitelun optimointia eri työstöprosesseille. Voiteluaineen määrää ja suihkutusilmaa voidaan mukauttaa käyttökohteen mukaan ilman, että säätöjä tarvitsee tehdä järjestelmän muista komponenteista.

Koaksiaalinen suutinteknologia

INDUTEC® MS SD3 perustuu koaksiaaliseen suutinteknologiaan, jossa voiteluaine, suihkutusilma ja ohjausilma kulkevat erillisiä kanavia pitkin.

Ratkaisu mahdollistaa voiteluaineen hallitun ja tarkan kohdistamisen työstökohtaan. Samalla vähäsumuinen suihkutus auttaa vähentämään voiteluaineen tarpeetonta leviämistä koneen ympäristöön.

Tarkka minimimäärävoitelu

SD3 on kehitetty minimimäärävoiteluun (MQL/MMKS), jossa voiteluainetta käytetään vain prosessin tarvitsema määrä ja se kohdistetaan tarkasti haluttuun kohtaan.

Tarkka annostelu auttaa vähentämään voiteluaineen kulutusta sekä pitämään koneet, työkalut ja työkappaleet puhtaampina. Järjestelmä soveltuu erityisesti prosesseihin, joissa hallittu voitelu on tärkeä osa tuotannon tehokkuutta.

Monipuolisesti metallintyöstöön

INDUTEC® MS SD3 soveltuu sahaukseen, poraukseen, jyrsintään ja muihin metallintyöstön minimimäärävoitelusovelluksiin.

Suutinta voidaan käyttää erilaisten leikkuu-, lastuamis- ja muovausöljyjen annosteluun, mikä tekee siitä joustavan vaihtoehdon erilaisiin koneisiin ja tuotantoprosesseihin.

Modulaarinen rakenne erilaisiin käyttökohteisiin

SD3:n modulaarinen rakenne mahdollistaa suuttimen mukauttamisen erilaisiin asennus- ja voitelutarpeisiin.

Saatavana on erilaisia kiinnitysratkaisuja, jatkovarsia ja suihkupäitä. Näiden avulla voitelu voidaan kohdistaa tarkasti myös ahtaisiin tai vaikeapääsyisiin työstökohtiin.

Erilaiset suihkukuviot käyttökohteen mukaan

SD3 voidaan varustaa erilaisilla lisävarusteilla, joiden avulla voidaan muodostaa käyttökohteeseen soveltuvia suihkukuvioita.

Tämä mahdollistaa voitelun mukauttamisen esimerkiksi työkalun, työstettävän alueen tai prosessin geometrian mukaan sen sijaan, että kaikissa käyttökohteissa käytettäisiin samanlaista suihkua.

Kestävä rakenne teollisuuskäyttöön

INDUTEC® MS SD3:n runko ja suutinneula on valmistettu ruostumattomasta teräksestä, ja suuttimessa käytetään vakiona Viton®-tiivisteitä.

Suutin on suunniteltu teollisiin käyttöolosuhteisiin. Maksimi suihkutusilmapaine ja väliainepaine ovat 6 bar, ja ohjausilmapaine on 5,5–6 bar.

Kenelle Menzel INDUTEC® MS SD3 sopii?

Menzel INDUTEC® MS SD3 sopii erityisesti konepajoille, metalliteollisuuteen ja automatisoituihin tuotantoprosesseihin, joissa minimimäärävoitelun voiteluaine- ja ilmamäärää halutaan säätää tarkasti suoraan suuttimesta.

Suutin on erityisen kiinnostava ratkaisu silloin, kun samalla järjestelmällä käsitellään erilaisia materiaaleja, työkaluja tai prosesseja ja voitelu halutaan optimoida tarkasti käyttökohteen mukaan.

Miksi valita Menzel INDUTEC® MS SD3?

Voiteluaineen tarkka säätö

Voiteluaineen määrä voidaan säätää suoraan suuttimesta käyttökohteen vaatimusten mukaan.

Suihkutusilman erillinen säätö

Myös suihkutusilman määrää voidaan säätää suuttimesta, mikä mahdollistaa suihkutuksen tarkan optimoinnin.

Tarkka ja vähäsumuinen suihkutus

Koaksiaalinen suutinteknologia auttaa kohdistamaan voiteluaineen hallitusti työstökohtaan.

Modulaarinen rakenne

Erilaiset jatkovarret, kiinnikkeet ja suihkupäät mahdollistavat suuttimen mukauttamisen erilaisiin koneisiin ja käyttökohteisiin.

Monipuolinen käyttöalue

Soveltuu muun muassa sahaukseen, poraukseen, jyrsintään sekä muihin leikkuu-, lastuamis- ja muovausprosesseihin.

INDUTEC® MS -yhteensopivuus

SD3 on yhteensopiva INDUTEC® MS -järjestelmien kanssa ja soveltuu monipuolisiin teollisuuden minimimäärävoiteluratkaisuihin.

Tekniset pääominaisuudet

Tuote: Menzel INDUTEC® MS SD3

Tuotesarja: INDUTEC® MS

Tuotetyyppi: koaksiaalinen sumuvoitelusuutin

Käyttökohde: minimimäärävoitelu (MQL/MMKS)

Toimintaperiaate: pneumaattinen

Suutinteknologia: koaksiaalinen

Voiteluaineen säätö: suoraan suuttimesta

Suihkutusilman säätö: suoraan suuttimesta

Suihkutus: tarkka ja vähäsumuinen

Rakenne: modulaarinen

Voiteluainemäärät: soveltuu pienille ja keskisuurille määrille

Voiteluaineet: soveltuu erilaisille leikkuu-, lastuamis- ja muovausöljyille

Suihkukuviot: useita vaihtoehtoja lisävarusteiden avulla

Maksimi suihkutusilmapaine: 6 bar

Maksimi väliainepaine: 6 bar

Ohjausilmapaine: 5,5–6 bar

Maksimi ilmavirtaus: noin 106 l/min

Rungon materiaali: ruostumaton teräs

Suutinneulan materiaali: ruostumaton teräs

Tiivisteet: Viton® vakiona

Asennus: useita kiinnitys- ja jatkovarsivaihtoehtoja

Järjestelmäyhteensopivuus: yhteensopiva INDUTEC® MS -järjestelmien kanssa
