INDUTEC MS SD4

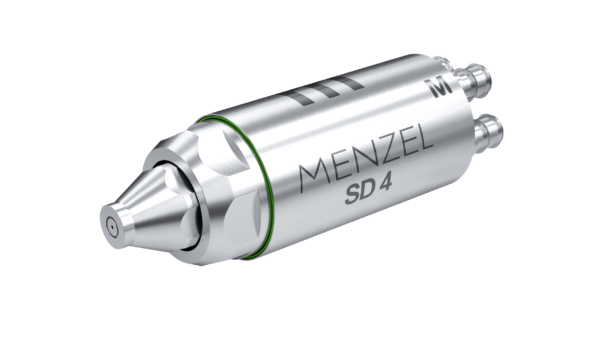

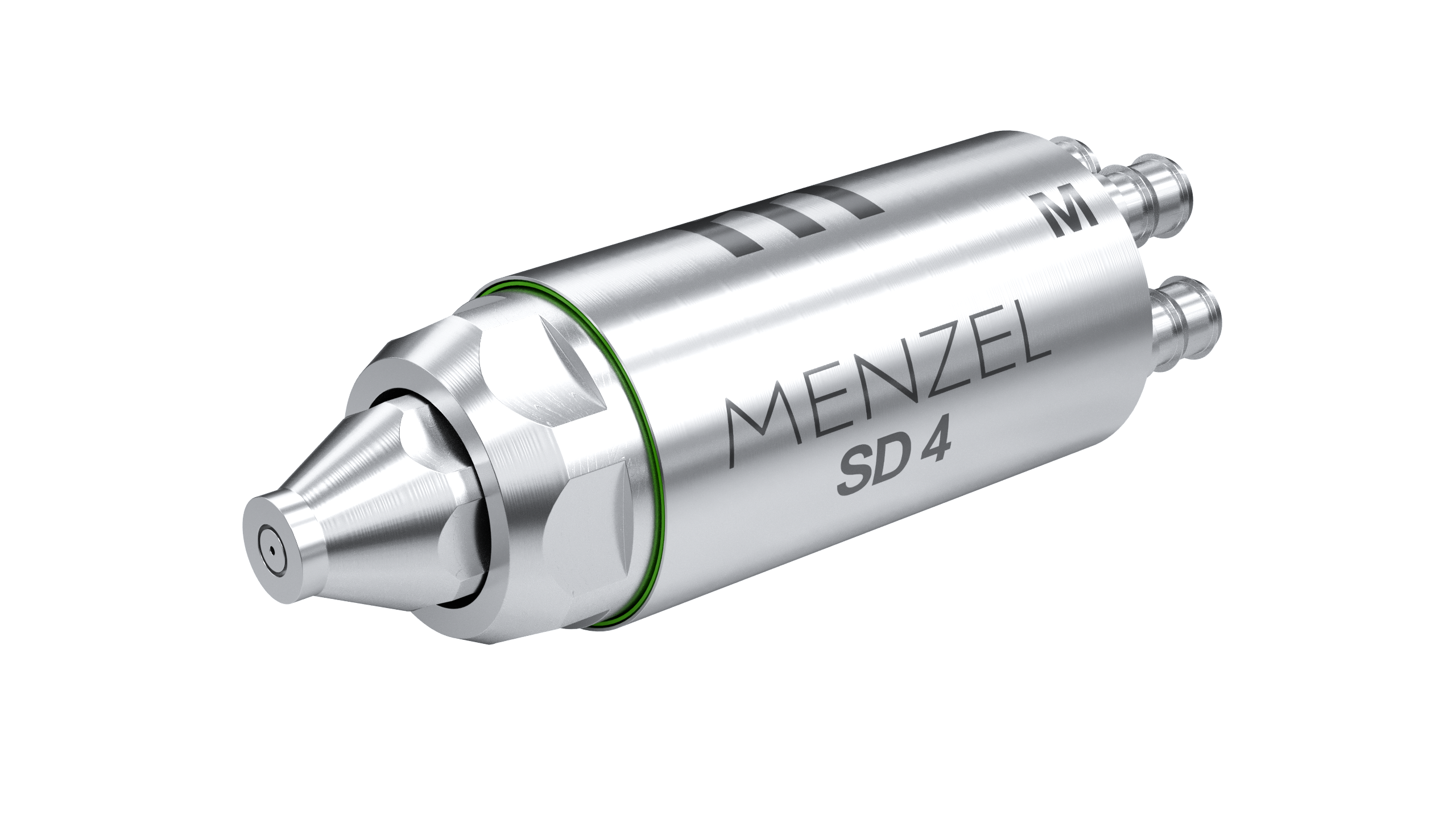

Menzel INDUTEC® MS SD4 – tarkka koaksiaalinen sumuvoitelusuutin vaativiin teollisuussovelluksiin

Menzel INDUTEC® MS SD4 on koaksiaalinen sumuvoitelusuutin, joka on kehitetty voiteluaineen tarkkaan ja hallittuun annosteluun minimimäärävoitelussa (MQL/MMKS). SD4 toimii INDUTEC® MS -järjestelmän vakiosuuttimena ja soveltuu monipuolisesti metallintyöstöön, sahaukseen, muovaukseen sekä automatisoituihin tuotantoprosesseihin.

SD4:n koaksiaalinen suutinteknologia yhdistää voiteluaineen ja paineilman tarkasti suunnatuksi suihkuksi. Voiteluaine voidaan kohdistaa juuri tarvittavaan kohtaan pienellä kulutuksella, ja modulaarisen suutinkonseptin ansiosta suihkun muoto voidaan mukauttaa erilaisiin koneisiin, työkaluihin ja työstöprosesseihin.

Tarkka koaksiaalinen suutinteknologia

INDUTEC® MS SD4 perustuu koaksiaaliseen suutinteknologiaan, jossa paineilma ja voiteluaine johdetaan hallitusti suuttimen läpi ja kohdistetaan työstöalueelle.

Ratkaisu mahdollistaa tarkan ja vähäsumuisen suihkutuksen. Voiteluaine voidaan annostella suoraan sinne, missä sitä tarvitaan, mikä vähentää tarpeetonta aineen kulutusta ja auttaa pitämään ympäröivät konepinnat puhtaampina.

Monipuoliset suihkukuviot

SD4:n keskeinen vahvuus on modulaarinen suutinkonsepti, jonka avulla suihkukuvio voidaan mukauttaa käyttökohteen mukaan.

Suuttimen pyöreää perussuihkua voidaan muokata erilaisilla lisäosilla esimerkiksi viuhkamaiseksi, rengasmaiseksi tai käyttökohteeseen suunnitelluksi erikoissuihkuksi. Näin voitelu voidaan optimoida työstettävän alueen muodon ja koon mukaan.

Pienille ja keskisuurille voiteluainemäärille

INDUTEC® MS SD4 soveltuu pienten ja keskisuurten voiteluainemäärien tarkkaan annosteluun. Materiaalivirtaus voi olla jopa noin 340 ml/min ja ilmavirtaus jopa noin 100 l/min.

Laaja säätöalue mahdollistaa suuttimen hyödyntämisen erilaisissa minimimäärävoitelun sovelluksissa aina tarkasta yksittäisen työkalun voitelusta laajempiin teollisiin prosesseihin.

Kompakti rakenne ahtaisiin asennuskohteisiin

SD4:n kompakti rakenne mahdollistaa suuttimen asentamisen myös kohteisiin, joissa käytettävissä oleva tila on rajallinen.

Suutinta voidaan täydentää erilaisilla suorilla tai taivutetuilla jatko-osilla. Näin voiteluaine voidaan johtaa tarkasti myös vaikeapääsyiseen työstökohtaan ilman, että koko järjestelmän sijoittelua tarvitsee muuttaa.

Kestävä rakenne teollisuuskäyttöön

INDUTEC® MS SD4:n runko ja neula on valmistettu ruostumattomasta teräksestä, mikä tukee suuttimen käyttöä vaativissa teollisuusolosuhteissa.

Vakiona käytettävät Viton®-tiivisteet sekä enintään 6 barin ohjaus-, suihkutusilma- ja väliainepaine mahdollistavat suuttimen käytön monipuolisissa teollisissa voitelusovelluksissa.

Soveltuu lähes kaikille voiteluaineille

SD4 on suunniteltu käytettäväksi lähes kaikkien voiteluaineiden kanssa, mikä mahdollistaa suutinteknologian hyödyntämisen erilaisissa metallintyöstö- ja tuotantoprosesseissa.

Suutin voidaan yhdistää INDUTEC® MS -järjestelmään ja käyttökohteeseen soveltuvaan voiteluaineeseen kokonaisuudeksi, jossa annostelu, suihkukuvio ja voiteluainemäärä voidaan mukauttaa prosessin tarpeisiin.

Soveltuu automatisoituihin tuotantoprosesseihin

INDUTEC® MS SD4 soveltuu myös automatisoituihin koneisiin ja tuotantolinjoihin, joissa voiteluaineen tarkka ja toistettava annostelu on tärkeää.

Pneumaattinen toimintaperiaate sekä erilaiset asennus-, jatko- ja suutinvaihtoehdot mahdollistavat ratkaisun integroinnin erilaisiin tuotantokoneisiin ja automatisoituihin prosesseihin.

Kenelle Menzel INDUTEC® MS SD4 sopii?

Menzel INDUTEC® MS SD4 sopii erityisesti konepajoille, metalliteollisuuteen ja automatisoituihin tuotantoympäristöihin, joissa voiteluaine halutaan annostella tarkasti suoraan työstökohtaan minimimäärävoitelulla.

Suutin on kiinnostava ratkaisu erityisesti silloin, kun tarvitaan kompaktia rakennetta, erilaisia suihkukuvioita, tarkkaa annostelua tai mahdollisuutta sijoittaa suutin lähelle vaikeapääsyistä työstökohtaa.

Miksi valita Menzel INDUTEC® MS SD4?

Tarkka voiteluaineen kohdistus

Koaksiaalinen suutinteknologia mahdollistaa voiteluaineen tarkan annostelun suoraan haluttuun työstökohtaan.

Vähäsumuinen suihkutus

Hallittu suihkutus auttaa vähentämään tarpeetonta voiteluaineen leviämistä ympäristöön.

Muunneltavat suihkukuviot

Pyöreä perussuihku voidaan muokata viuhka-, rengas- tai erikoissuihkuksi käyttökohteen mukaan.

Kompakti rakenne

Pienen kokonsa ansiosta suutin voidaan asentaa myös ahtaisiin ja vaikeapääsyisiin kohteisiin.

Laajat asennusmahdollisuudet

Erilaiset kiinnitys- ja jatkovaihtoehdot helpottavat suuttimen mukauttamista erilaisiin koneisiin ja prosesseihin.

INDUTEC® MS -yhteensopivuus

SD4 on yhteensopiva INDUTEC® MS -järjestelmien kanssa ja soveltuu myös automatisoituihin tuotantolinjoihin.

Tekniset pääominaisuudet

Tuote: Menzel INDUTEC® MS SD4

Tuotesarja: INDUTEC® MS

Tuotetyyppi: koaksiaalinen sumuvoitelusuutin

Käyttökohde: minimimäärävoitelu (MQL/MMKS)

Toimintaperiaate: pneumaattinen

Suutinteknologia: koaksiaalinen

Suutinkonsepti: modulaarinen

Suihkutus: tarkka ja vähäsumuinen

Perussuihku: pyöreä

Muut suihkukuviot: viuhka-, rengas- ja erikoissuihkut

Voiteluainemäärä: soveltuu pienille ja keskisuurille määrille

Materiaalivirtaus: jopa noin 340 ml/min

Ilmavirtaus: jopa noin 100 l/min

Maksimi ohjausilmapaine: 6 bar

Maksimi suihkutusilmapaine: 6 bar

Maksimi väliainepaine: 6 bar

Rungon materiaali: ruostumaton teräs

Neulan materiaali: ruostumaton teräs

Tiivisteet: Viton® vakiona

Voiteluaineet: soveltuu lähes kaikille voiteluaineille

Rakenne: kompakti

Asennus: useita kiinnitys- ja jatkovaihtoehtoja

Automaatio: soveltuu automatisoituihin tuotantolinjoihin

Järjestelmäyhteensopivuus: yhteensopiva INDUTEC® MS -järjestelmien kanssa
