KK-LINE Materiaalin kohdistuslaite

MEP KK Line Squaring Vice -materiaalin kohdistuslaite

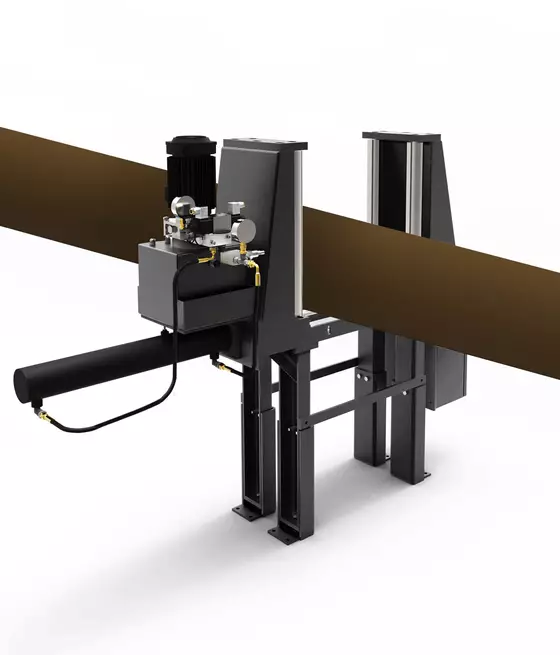

MEP KK Line Squaring Vice on hydraulinen materiaalin kohdistus- ja ohjausratkaisu, joka on suunniteltu erityisesti materiaalinippujen ja pyöreiden materiaalien hallittuun käsittelyyn sahauksen yhteydessä. Laite kohdistaa materiaalin sahan sahauslinjaan ja auttaa pitämään materiaalin oikeassa asennossa ennen sahausta.

Squaring Vice voidaan asentaa sahakoneen syöttö- tai poistopuolelle osaksi MEP KK Line -materiaalinkäsittelyjärjestelmää. Se voidaan sijoittaa rullaradan rakenteen sisään tai rullaradan eri osien väliin, jolloin materiaalin kohdistaminen voidaan integroida osaksi koko sahausprosessia.

Tarkka materiaalin kohdistus ennen sahausta

Materiaalin oikea kohdistaminen on tärkeää erityisesti silloin, kun sahataan raskaita materiaaleja, materiaalinippuja tai tehdään tarkkaa kulmasahausta. MEP:n mukaan materiaalin kohdistaminen on olennaista tarkan kulmaleikkauksen saavuttamiseksi, ja raskaiden materiaalien käsittelyssä Squaring Vice -tyyppisestä ratkaisusta on erityistä hyötyä.

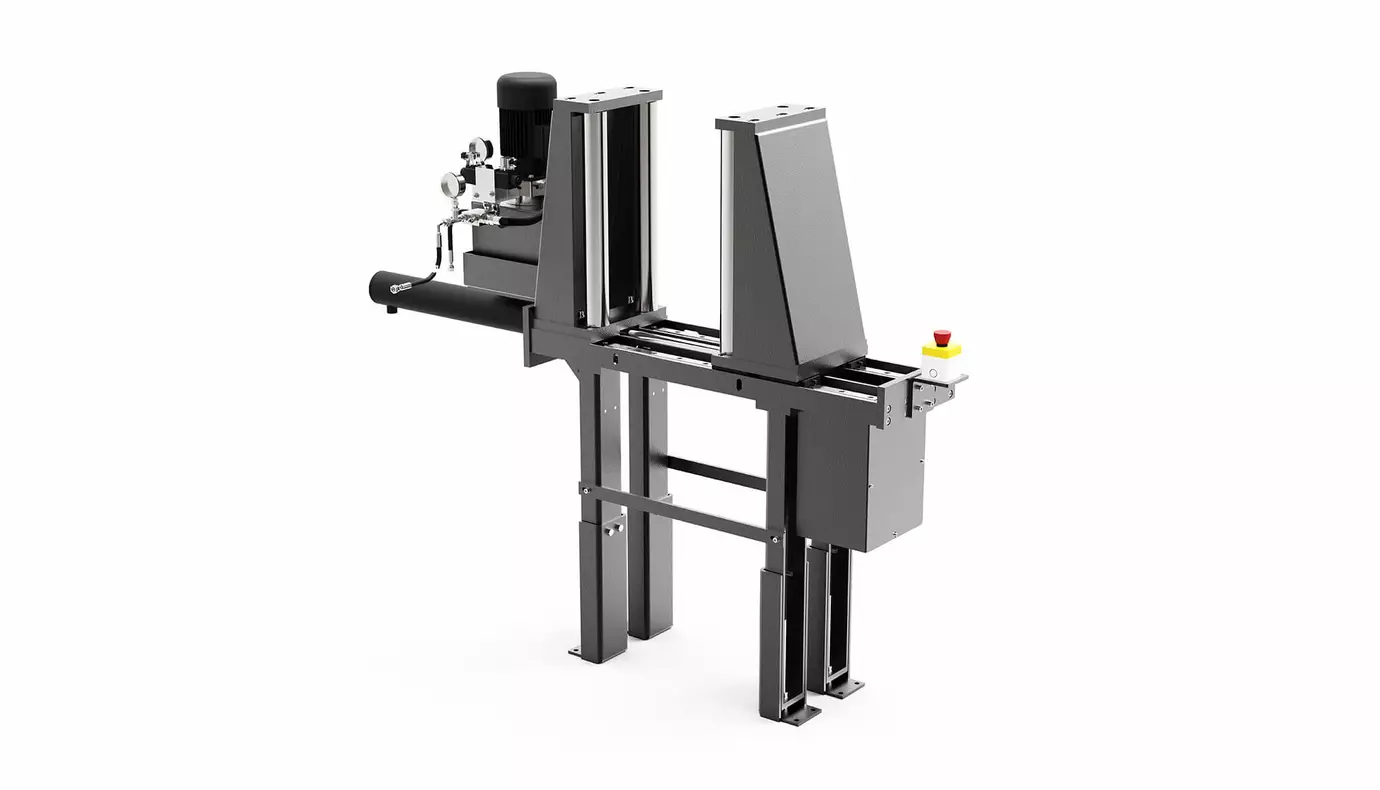

Laite käyttää neljää pystyrullaa, joista kaksi on kiinteitä ja kaksi liikkuvia. Hydraulisesti toimivat liikkuvat rullat kohdistavat materiaalin hallitusti sahausta varten.

Soveltuu myös erikoismuotoisille materiaaleille

Squaring Vice soveltuu materiaalinippujen ja pyöreiden materiaalien lisäksi erilaisille profiileille.

Ratkaisu voidaan näin sovittaa tuotantoon, jossa materiaalien muodot tai käsittelyvaatimukset edellyttävät tavallista rullarataa tarkempaa materiaalin hallintaa.

Kolme kokoluokkaa erilaisiin materiaalinkäsittelytarpeisiin

MEP KK Line Squaring Vice on saatavana kolmessa koossa pystyrullien korkeuden mukaan:

• Squaring Vice 530 mm
• Squaring Vice 730 mm
• Squaring Vice 930 mm

Kaikissa kolmessa versiossa on neljä pystyrullaa: kaksi kiinteää ja kaksi liikkuvaa. Työskentelykorkeus on säädettävissä 760–1010 mm:n alueella.

Modulaarinen osa KK Line -rullaratajärjestelmää

Squaring Vice on suunniteltu integroitavaksi MEP KK Line -rullaratoihin. Se voidaan asentaa rullaradan rakenteen sisään tai kahden rataosuuden väliin.

Jokaisella Squaring Vice -moduulilla on oma hydraulikoneikkonsa. MEP:n mukaan tällä ratkaisulla pyritään siihen, ettei yhden moduulin mahdollinen vika pysäytä koko materiaalinkäsittelyjärjestelmää. Rullarataosuuksissa on lisäksi käyttäjän helposti saavutettavissa oleva hätäpysäytys, ja toinen hätäpysäytys sijaitsee pääohjauksessa.

Kenelle MEP Squaring Vice sopii?

MEP KK Line Squaring Vice soveltuu erityisesti tuotantoon, jossa:

• sahataan raskaita materiaaleja
• käsitellään materiaalinippuja
• sahataan pyöreitä materiaaleja
• materiaalin tarkka kohdistaminen on tärkeää
• tehdään tarkkaa kulmasahausta
• käsitellään erikoismuotoisia profiileja tai materiaalinippuja
• materiaalinkäsittely halutaan integroida osaksi KK Line -rullarataa

Ratkaisu täydentää rullarataa silloin, kun materiaalin siirtämisen lisäksi tarvitaan sen hallittua ohjaamista ja kohdistamista sahausta varten.

Miksi valita MEP KK Line Squaring Vice?

• Materiaalin hydraulinen kohdistus
• Soveltuu materiaalinipuille ja pyöreille materiaaleille
• Auttaa materiaalin tarkassa kohdistamisessa sahausta varten
• Hyödyllinen erityisesti raskaiden materiaalien käsittelyssä
• Tukee tarkkaa kulmasahausta
• Rullien geometria voidaan mukauttaa materiaalin mukaan
• Asennettavissa sahan syöttö- tai poistopuolelle
• Integroitavissa KK Line -rullarataan

Tekniset pääominaisuudet

• Mallit / pystyrullien korkeus: 530, 730 tai 930 mm
• Rullien määrä: 4 kpl – 2 kiinteää ja 2 liikkuvaa
• Rullan umpiosan halkaisija: 65 mm
• Rullien laakerointi: suljetut hiotut laakerit
• Työskentelykorkeus: 760–1010 mm
• Jalkojen määrä: 2
• Käyttö: hydraulisylinteri
• Moottoriteho: 0,7 / 0,87 kW
• Ohjaus: pääohjauksesta
