LPS-TA automaattinen pöytävannesaha – Tehokasta sarjasahausta levyille ja blokeille

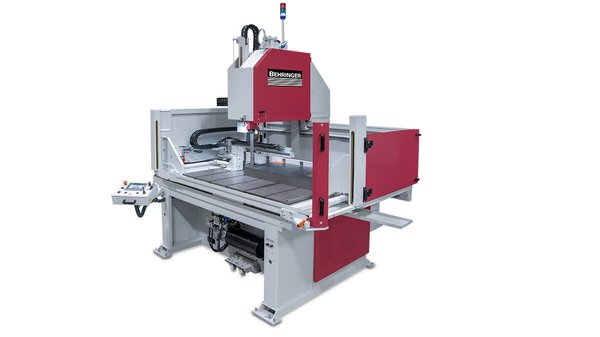

Behringer LPS-TA on täysautomaattinen pystymallinen pöytävannesaha, joka on suunniteltu pienten levyjen ja blokkien tehokkaaseen ja tarkkaan sarjasahaukseen. Automaattinen materiaalin asemointi, NC-ohjattu syöttö ja Servo Feed System mahdollistavat suorakaide- ja lattamateriaalien valmistamisen suuremmista levyistä tehokkaasti yhdellä asetuksella. Kone soveltuu erityisesti teräskauppaan, työkalu- ja muottivalmistukseen sekä teolliseen tuotantoon.

Täysautomaattinen sahausprosessi

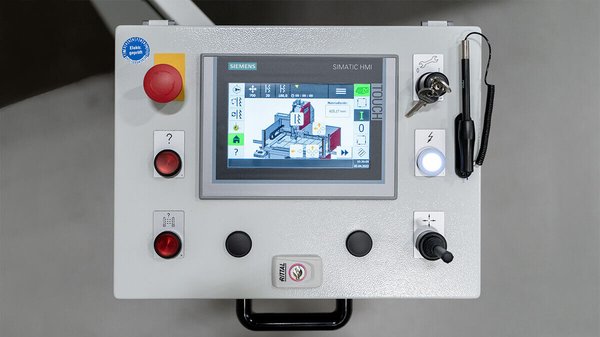

LPS-TA automatisoi levyjen sahaamisen pitkälle. Kun materiaali on kiinnitetty tarttujaan ja levyn mitat syötetty kosketusnäytöltä, kone tekee tarvittavat asetukset automaattisesti. NC-ohjatun syöttöyksikön ja älykkään ohjauksen avulla levy voidaan sahata nauhoiksi täysin automaattisesti.

Tämä mahdollistaa:

• tehokkaan sarjasahauksen
• automaattisen materiaalin asemoinnin
• hyvän toistettavuuden
• vähäisemmän käyttäjän osallistumisen
• erikokoisten lattamateriaalien valmistamisen suuremmista levyistä

Suuri kapasiteetti kompaktissa koneessa

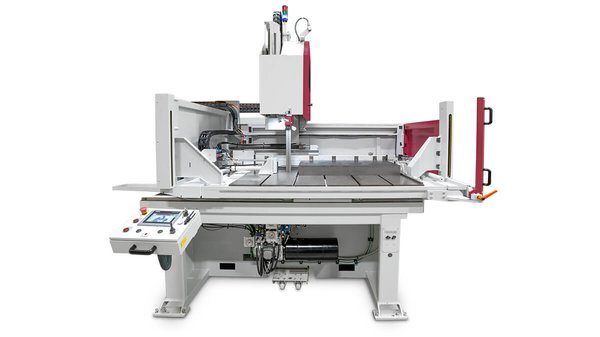

LPS-TA pystyy käsittelemään jopa 1 520 × 620 mm kokoisia kappaleita, joiden paino voi olla enintään 3 000 kg. Sahauskorkeus on 420 mm. Älykkäiden suojausratkaisujen ansiosta kone on kapasiteettiinsa nähden kompakti ja voidaan sijoittaa myös rajalliseen tuotantotilaan.

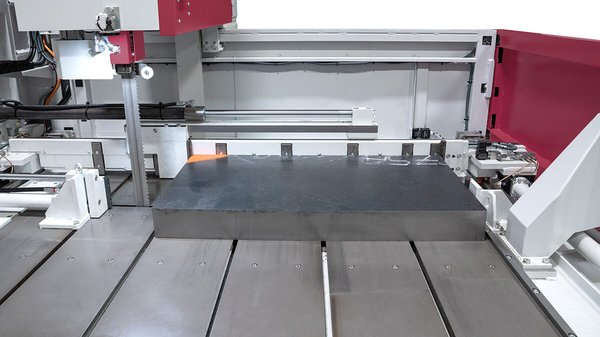

Automaattinen materiaalin asemointi

Liikuteltava materiaalipöytä ja automaattinen asemointilaite helpottavat suurten ja painavien kappaleiden käsittelyä. Pöytä voidaan siirtää pois sahausyksikön alta, jolloin materiaalin lastaus ja purkaminen onnistuvat helposti esimerkiksi nosturilla.

Servo Feed System optimoi sahausprosessin

Behringerin Servo Feed System säätää sahaussyöttöä sahauspaineen perusteella. Järjestelmä ylläpitää tasaista lastunpoistoa ja reagoi nopeasti sahauspaineen muutoksiin, mikä auttaa ehkäisemään vannesahanterän ylikuormittumista ja ennenaikaista kulumista.

Järjestelmän etuja ovat:

• tasainen sahausprosessi
• tehokas lastunpoisto
• korkea sahausteho
• vannesahanterän suojaaminen ylikuormitukselta
• pitkä terän käyttöikä

Tarkka ja vähävärinäinen sahaus

Vääntöjäykkä saharakenne, lineaariohjattu materiaalipöytä, värinää vaimentavat valurautakomponentit ja lähelle sahauskohtaa sijoitetut teränohjaimet mahdollistavat korkean sahaustarkkuuden ja rauhallisen sahausprosessin. Behringer valmistaa teränohjainten valurautakomponentit itse.

Soveltuu myös vaikeasti sahattaville materiaaleille

LPS-TA:ssa on erityinen sahausuran laajennustoiminto, joka mahdollistaa myös kovametallivannesahanterien käytön. Sahauksen jälkeen kappale kiinnitetään ja sahausuraa suurennetaan ennen terän palautusliikettä. Ratkaisun ansiosta koneella voidaan sahata tehokkaasti esimerkiksi työkaluteräksiä, runsasseosteisia ruostumattomia teräksiä ja nikkelipohjaisia seoksia.

Tehokas lastunhallinta

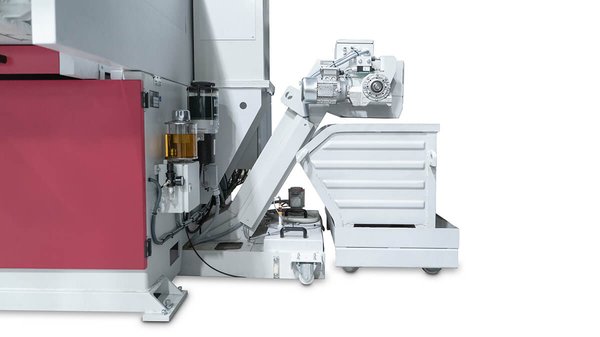

Sahausyksikön alapuolella on vakiona suuri lastunkuljetin integroidulla jäähdytysnestesäiliöllä. Lastut ja jäähdytysneste kerätään ja erotellaan, ja kuljetin voidaan vetää ulos koneesta puhdistusta ja huoltoa varten.

Monipuoliset mahdollisuudet sarjatuotantoon

Suurempia sarjoja varten LPS-TA voidaan varustaa lisävarusteena pystysuuntaisella kiinnityslaitteella. Sen avulla levyjä voidaan pinota ja sahata kerroksittain turvallisesti. Tämä lisää koneen tuottavuutta erityisesti toistuvassa sarjatuotannossa.

Kenelle LPS-TA vannesaha sopii?

LPS-TA on erinomainen valinta:

• teräspalvelukeskuksiin ja teräskauppaan
• työkalu- ja muottivalmistukseen
• konepajateollisuuteen
• levyjen ja blokkien sarjasahaukseen
• lattamateriaalien valmistukseen suuremmista levyistä
• vaikeasti sahattavien materiaalien käsittelyyn
• tuotantoon, jossa halutaan automatisoida levyjen pitkittäissahaus

Miksi valita LPS-TA vannesaha?

• Täysautomaattinen sahaus – NC-ohjattu syöttö ja automaattinen materiaalin asemointi
• Korkea sahaustarkkuus – jäykkä rakenne ja lineaariohjattu materiaalipöytä
• Servo Feed System – hallittu sahaussyöttö ja tehokas terän hyödyntäminen
• Jopa 3 000 kg kappaleille – järeä materiaalinkäsittely kompaktissa koneessa
• Soveltuu vaativille materiaaleille – myös työkaluteräksille ja nikkelipohjaisille seoksille
• Tehokas sarjatuotannossa – levyistä voidaan valmistaa lattamateriaalia täysin automaattisesti

Tekniset pääominaisuudet

Sahauskapasiteetti

• Sahauspituus: 1 520 mm
• Sahausleveys: 620 mm
• Sahauskorkeus: 420 mm
• Min. sahausleveys: 10 mm
• Min. sahauskorkeus: 15 mm
• Min. lähtöpituus: 400 mm

Terä ja sahausparametrit

• Teränopeus: 17–120 m/min
• Vannesahanterän koko: 6 000 × 41 × 1,3 mm

Teho ja materiaalinsyöttö

• Päämoottori: 4 kW
• Kokonaisteho: 8 kW
• Materiaalinsyöttö: NC-ohjattu
• Materiaalinsyötön pituus: 600 mm
• Sahaussyöttö: Servo Feed System

Työpöytä ja kuormitus

• Pöydän sisäpuolinen tukipinta: 1 540 × 620 mm
• Pöydän ulkopuolinen tukipinta: 1 540 × 640 mm
• Maks. pöytäkuorma: 3 000 kg
• Materiaalin tukikorkeus: 1 300 mm

Mitat ja paino

• Pituus: 4 250 mm
• Leveys: 3 450 mm
• Korkeus: 3 200 mm
• Paino: 4 000 kg
