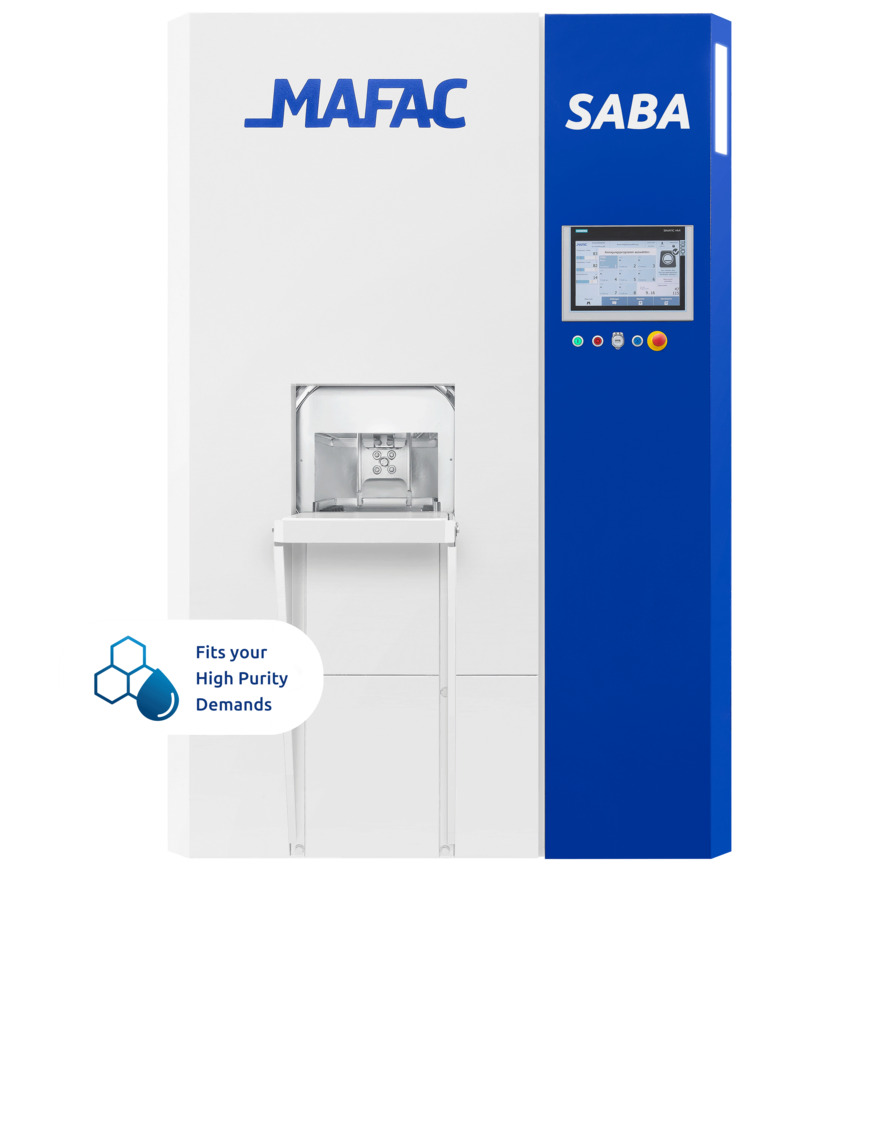

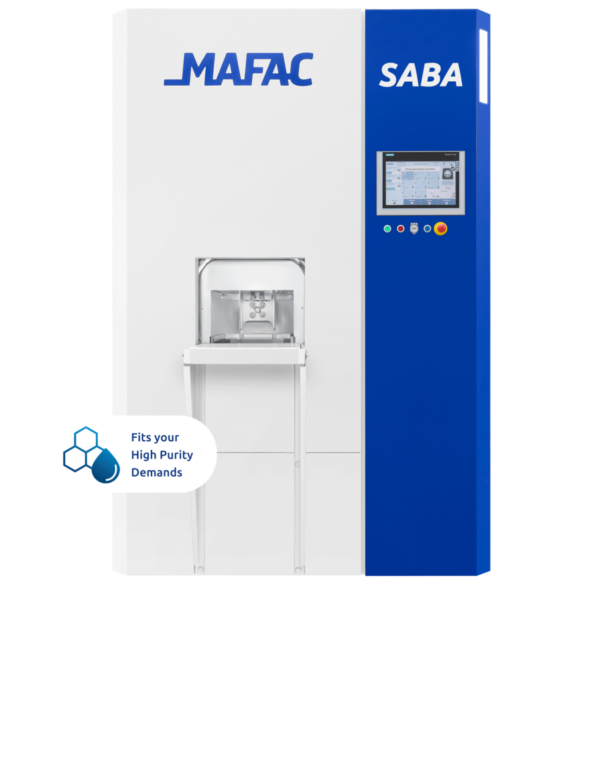

MAFAC SABA

MAFAC SABA – modulaarinen osienpesukone vaativaan tarkkuus- ja High Purity -puhdistukseen

MAFAC SABA on kompakti ja modulaarinen teollinen osienpesukone tarkkuuspuhdistukseen sekä kasvaviin High Purity -puhtausvaatimuksiin. Sen erityinen vahvuus on mukautettavuus: järjestelmä voidaan ottaa käyttöön tehokkaana spray-flood-pesukoneena ja täydentää myöhemmin tuotannon ja puhtausvaatimusten kasvaessa edistyneillä puhdistusteknologioilla.

SABA perustuu kaksikylpyiseen spray-flood-puhdistusprosessiin, joka yhdistää ruiskutus- ja tulvapesun tehokkaaksi kokonaisuudeksi. MAFACin liikkeeseen perustuvassa puhdistusteknologiassa kappalekorin ja suutinjärjestelmän liike auttaa pesunestettä saavuttamaan kappaleen eri pinnat ja vaikeammin saavutettavat alueet tasaisesti.

SABAn merkittävä etu on sen modulaarinen High Purity -konsepti. Perusjärjestelmää voidaan täydentää jälkikäteen esimerkiksi MAFAC VAP -paineenvaihtoteknologialla, ultraäänipesulla, ultrapuhdasvesihuuhtelulla ja ultrahienosuodatuksella. Näin koneen puhdistuskykyä voidaan kasvattaa tuotannon vaatimusten mukana ilman, että koko pesujärjestelmää tarvitsee vaihtaa.

Modulaarinen ratkaisu kasvaviin puhtausvaatimuksiin

MAFAC kuvaa SABAa adaptive concept cleaning system -ratkaisuna. Ajatuksena on tarjota tehokas perusjärjestelmä, jonka puhdistusteknologiaa voidaan laajentaa myöhemmin vaativampaan High Purity -puhdistukseen.

Tämä tekee SABAsta kiinnostavan esimerkiksi yritykselle, jonka nykyinen tarve on tehokas ja toistettava komponenttipuhdistus, mutta jonka tuotteiden, asiakkaiden tai tuotantoprosessien puhtausvaatimusten odotetaan tulevaisuudessa kasvavan.

Spray-flood-puhdistus tehokkaan prosessin perustana

SABAn prosessin perustana toimii kaksikylpyinen spray-flood-konsepti. Ruiskutuspesu tuottaa tehokkaan mekaanisen puhdistusvaikutuksen, kun taas tulvapesu auttaa pesunestettä vaikuttamaan myös kappaleiden monimutkaisemmilla pinnoilla.

Kahden erillisen kylvyn ansiosta puhdistus- ja huuhteluvaiheet voidaan erottaa toisistaan. Valmistajan datalehden mukaan ensimmäisen säiliön tilavuus on 325 litraa ja huuhtelusäiliön 280 litraa. Molempien suurin käyttölämpötila on 75 °C.

High Purity -ominaisuudet voidaan lisätä tarpeen mukaan

SABAn keskeisimpiä ominaisuuksia on mahdollisuus kasvattaa järjestelmän suorituskykyä vaiheittain. MAFAC ilmoittaa jälkikäteen lisättäviksi High Purity -vaihtoehdoiksi muun muassa VAP-paineenvaihtoteknologian, ultraäänen, ultrapuhdasvesihuuhtelun ja ultrahienosuodatuksen.

Näin puhdistusprosessi voidaan rakentaa juuri käsiteltävän komponentin ja vaaditun puhtaustason mukaan. Modulaarisuus auttaa myös välttämään tarpeetonta alkuinvestointia ominaisuuksiin, joita tuotannossa ei vielä tarvita.

MAFAC VAP vaikeille sisäisille geometrioille

SABA voidaan täydentää MAFAC VAP -teknologialla (Vacuum Activated Purification). Kyseessä on MAFACin patentoitu paineenvaihtoteknologia, joka on kehitetty erityisesti korkeisiin puhtausvaatimuksiin sekä vaikeasti saavutettavien alueiden ja tiiviiden rakenteiden puhdistamiseen.

VAP on hyödyllinen esimerkiksi silloin, kun kappaleessa on sisäisiä rakenteita, joihin tavanomaisen pesuvirtauksen on vaikea päästä tehokkaasti. Paineenvaihtelu tehostaa pesunesteen vaikutusta tällaisilla alueilla ja mahdollistaa siten puhdistusprosessin kehittämisen vaativampiin High Purity -sovelluksiin.

Ultraäänipesu hienojen epäpuhtauksien poistamiseen

SABAan on saatavana myös 25 tai 40 kHz:n ultraäänipesu sekä yhdistetty 25/40 kHz:n vaihtoehto. Valmistajan datalehdessä ultraäänijärjestelmän tehoksi ilmoitetaan 2 × 1 000 W.

Ultraäänipesu täydentää spray-flood-prosessia erityisesti hienojakoisten epäpuhtauksien poistamisessa ja auttaa saavuttamaan korkeamman filmi- ja partikkelipuhtauden silloin, kun tavanomainen mekaaninen pesuvaikutus ei yksin riitä.

Monipuoliset kuivausvaihtoehdot

Korkeatasoisessa komponenttipuhdistuksessa myös kuivaus on tärkeä osa kokonaisprosessia. SABA voidaan varustaa impulssipuhalluksella, kuumailmakuivauksella, näiden yhdistelmällä tai vakuumikuivauksella.

Valmistajan mukaan impulssipuhallus toimii 3–6 barin paineella. Kuumailmakuivauksen maksimilämpötila on 80 °C ja ilmavirtaus 420 m³/h. Vakuumikuivauksessa paine voidaan laskea alle 10 millibaariin.

Kuivausteknologian valinnalla voidaan mukauttaa prosessia kappaleiden materiaalin, geometrian ja jatkokäsittelyn vaatimusten mukaan.

Kompakti rakenne pienille ja keskikokoisille komponenteille

SABA yhdistää edistyneen puhdistusteknologian verrattain kompaktiin konekokoon. Koneen ulkomitat ovat 2080 × 1450 × 2250 mm, ja suurin sallittu korikoko on 520 × 320 × 300 mm. Suurin panopaino on 50 kg.

Valmistaja asemoi SABAn erityisesti pienten ja keskikokoisten komponenttien sekä prototyyppierien käsittelyyn. Siksi se sopii hyvin tuotantoon, jossa tarvitaan korkeaa puhdistuslaatua mutta PALMA- tai PALMA XL -mallien suurempi kapasiteetti ei ole tarpeen.

MAFAC SABA soveltuu erityisesti

MAFAC SABA soveltuu tuotantoympäristöihin, joissa tarvitaan toistettavaa komponenttipuhdistusta, joustavaa prosessia ja mahdollisuutta nostaa puhtaustasoa tulevaisuudessa.

Se on erityisen kiinnostava ratkaisu pienille ja keskikokoisille tarkkuuskomponenteille sekä geometrialtaan haastaville kappaleille, joiden puhdistusprosessia halutaan kehittää asteittain tavallisesta teollisesta osienpesusta kohti High Purity -tasoa. MAFAC sijoittaa SABAn omassa mallistossaan nimenomaan High Purity-, fine components- ja complex geometries -kategorioihin.

Kenelle MAFAC SABA sopii?

MAFAC SABA sopii erityisesti yrityksille, jotka tarvitsevat kompaktin mutta teknisesti laajennettavan osienpesukoneen. Se on hyvä vaihtoehto silloin, kun nykyinen puhdistusprosessi voidaan toteuttaa tehokkaalla kaksikylpyisellä spray-flood-pesulla, mutta tulevaisuudessa voi syntyä tarve esimerkiksi ultraäänelle, ultrapuhdasvesihuuhtelulle, ultrahienosuodatukselle tai VAP-teknologialle.

SABA tarjoaa näin eräänlaisen väylän kohti High Purity -puhdistusta: kone voidaan mitoittaa tämänhetkiseen tarpeeseen ja sen suorituskykyä voidaan kasvattaa puhtausvaatimusten kehittyessä.

Miksi valita MAFAC SABA?

Modulaarinen High Purity -konsepti
SABA voidaan ottaa käyttöön tehokkaana perusjärjestelmänä ja täydentää myöhemmin vaativampaan High Purity -puhdistukseen soveltuvilla teknologioilla.

Tehokas kaksikylpyinen spray-flood-puhdistus
Puhdistus- ja huuhteluvaiheisiin perustuva spray-flood-konsepti tarjoaa hyvän perustan toistettavalle teolliselle komponenttipuhdistukselle.

Laajennettavissa MAFAC VAP -teknologialla
VAP-paineenvaihtoteknologia voidaan lisätä järjestelmään vaikeasti saavutettavien sisäisten rakenteiden ja korkeampien puhtausvaatimusten käsittelyä varten.

Ultraääni vaativampaan puhdistukseen
Saatavana ovat 25 kHz:n, 40 kHz:n sekä yhdistetyn 25/40 kHz:n ultraäänijärjestelmät hienojen epäpuhtauksien poistamiseen.

Monipuoliset kuivausratkaisut
Impulssipuhallus, kuumailma, niiden yhdistelmä ja vakuumikuivaus mahdollistavat kuivausprosessin mukauttamisen kappaleiden mukaan.

Kompakti ratkaisu kasvaviin vaatimuksiin
SABA tarjoaa High Purity -tasolle laajennettavan puhdistusratkaisun vain 2080 × 1450 × 2250 mm:n konekoossa.

Tekniset pääominaisuudet

Tuotetyyppi: teollinen spray-flood-osienpesukone
Malli: MAFAC SABA
Prosessiperusta: kaksikylpyinen spray-flood-puhdistus
Koneen mitat (P × L × K): 2080 × 1450 × 2250 mm
Koneen nettopaino: 1800 kg
Maksimi korikoko (P × L × K): 520 × 320 × 300 mm
Maksimi panopaino: 50 kg
Pesupumpun virtaus: 100 l/min
Pesupaine: 2,5 bar
Pumpun teho: 1,1 kW
Säiliö 1 / puhdistus: 325 l
Säiliö 2 / huuhtelu: 280 l
Maksimi käyttölämpötila: 75 °C
Lämmitysteho: 10 kW / säiliö
Ultraääni: 25 kHz, 40 kHz tai yhdistetty 25/40 kHz
Ultraääniteho: 2 × 1 000 W
Impulssipuhallus: 3–6 bar, <45 °C
Kuumailmakuivaus: 0,12 bar, enintään 80 °C, 420 m³/h
Vakuumikuivaus: <10 mbar, 300 m³/h
Poistoilma/kondensointi: keskimääräinen tilavuusvirta 450 m³/h
High Purity -laajennukset: MAFAC VAP, ultraääni, ultrapuhdasvesihuuhtelu ja ultrahienosuodatus
Soveltuvat kappaleet: pienet ja keskikokoiset komponentit sekä prototyyppierät
Erityisominaisuus: modulaarinen ja jälkikäteen laajennettava konsepti kohti High Purity -puhdistusta.
