KK-LINE Mittavasteet ja pituusasemointi

MEP KK Line -mittavasteet ja pituusasemointi sahaukseen. R1–R4-, ARROW- ja BLAZE-ratkaisut manuaalisesta mittauksesta automaattiseen materiaalinsyöttöön.

Kysy tarjous tuotteesta Lue lisää
Ominaisuudet

Monipuoliset mittausjärjestelmät

  • Tarkka ja luotettava pituusmittaus

    Mittausjärjestelmät helpottavat materiaalin kohdistamista haluttuun katkaisupituuteen. BLAZE-mallien automaattinen paikoitustarkkuus on ±0,1 mm/m, mikä tukee mittatarkkaa sahausta.

  • Manuaaliset ja automaattiset vaihtoehdot

    Valikoima kattaa käsin säädettävät mittavasteet sekä automaattisesti paikoittuvat järjestelmät. Näin mittausratkaisu voidaan valita sahausmäärien, materiaalien ja tarvittavan automaatiotason mukaan.

  • Tehokas ja nopea materiaalin paikoitus

    Automaattiset mittausjärjestelmät vähentävät käsin tehtävää mittaamista ja säätämistä. BLAZE A mahdollistaa myös useiden katkaisupituuksien ohjelmoinnin ja materiaalin vaiheittaisen syötön.

  • Yhteensopivuus MEP KK-Line -rullaratojen kanssa

    Mittausjärjestelmät voidaan yhdistää eri kokoisiin MEP KK-Line -rullaratoihin mallin mukaan. Tämä mahdollistaa toimivan kokonaisuuden rakentamisen sahan syöttö- tai poistopuolelle.

  • Kestävät rakenteet myös raskaille materiaaleille

    Valikoimassa on teräsrakenteisia ja järeään käyttöön tarkoitettuja mittausjärjestelmiä. Esimerkiksi BLAZE-mallit soveltuvat suurten palkkien ja muiden raskaiden materiaalien käsittelyyn.

  • Sujuva käyttö ja monipuoliset ohjaustoiminnot

    Manuaalisissa malleissa mitta luetaan mitta-asteikolta, kun taas BLAZE-malleissa on 7 tuuman ohjausnäyttö ja kappalelaskuri. BLAZE A tarjoaa lisäksi terän sahausraon kompensoinnin ja etäohjelmointimahdollisuuden Ethernet-yhteydellä

Pyydä räätälöity tarjous

Asiantuntijamme ovat valmiita auttamaan sinua parhaiden vannesaharatkaisujen ja lisävarusteiden löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!

Pyydä tarjous Kysy lisävarusteista
Tekniset tiedot

Kaikki tekniset tiedot tuotteesta

MEP KK Line -mittavasteet ja pituusasemointi

MEP KK Line -rullaradoille on saatavana mittavasteita ja pituusasemointiratkaisuja sahattavien kappaleiden pituuden hallintaan. Valikoima ulottuu yksinkertaisista manuaalisista mittavasteista digitaalisiin mittavasteisiin sekä automaattiseen pituusasemointiin ja materiaalin syöttöön.

Sopiva ratkaisu valitaan käytettävän KK Line -rullaradan, käsiteltävän materiaalin sekä halutun automaatiotason mukaan. Näin materiaalinkäsittelyä voidaan kehittää tuotannon tarpeiden mukaan aina manuaalisesta pituuden asetuksesta automatisoituun materiaalin syöttöön.

R1–R4 – manuaaliset mittavasteet

MEP R1–R4 -mittavasteet tarjoavat yksinkertaisen ratkaisun sahattavan kappaleen pituuden manuaaliseen asettamiseen. Käyttäjä siirtää vasteen käsin haluttuun sahauspituuteen, minkä jälkeen materiaali tuodaan vastetta vasten.

Kääntyvä vaste voidaan siirtää pois materiaalin kulkureitiltä, jolloin materiaali pääsee liikkumaan vapaasti rullarataa pitkin.

Eri mallit soveltuvat eri KK Line -rullaradoille:

  • R1: KK200- ja KK330-rullaradoille
  • R2: KK200-, KK330- ja KK460-rullaradoille
  • R3: KK200-, KK330- ja KK460-rullaradoille
  • R4: KK530-, KK730- ja KK930-rullaradoille

R1–R4 soveltuvat erityisesti tuotantoon, jossa halutaan toimintavarma ja yksinkertainen manuaalinen mittavaste ilman automaattista pituusasemointia.

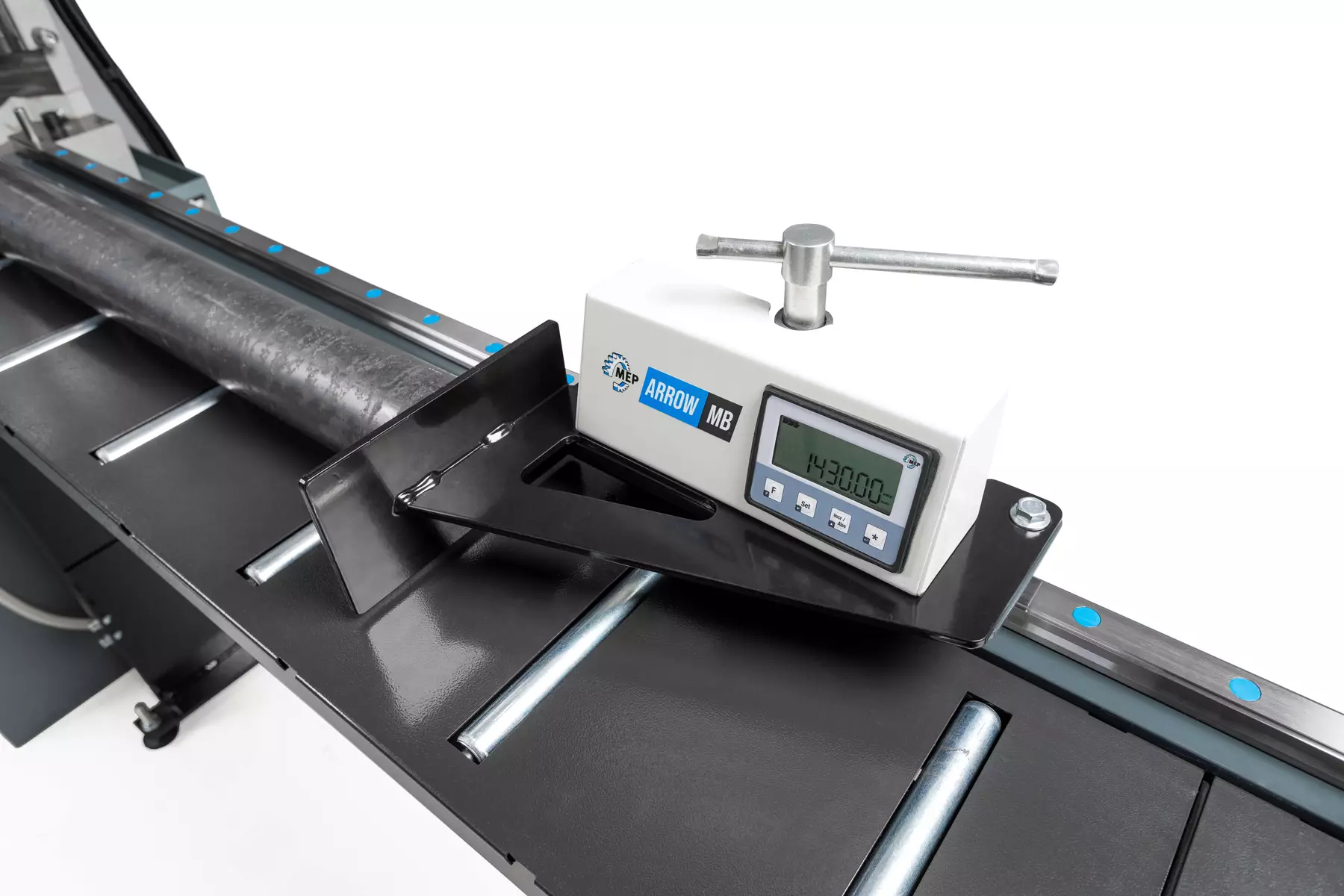

ARROW MB – manuaalinen digitaalinen mittavaste

ARROW MB yhdistää manuaalisen asemoinnin ja digitaalisen pituuden näytön. Käyttäjä siirtää mittavasteen käsin haluttuun kohtaan, ja pituus näkyy digitaalisella näytöllä.

Pituuden tunnistus tapahtuu magneettinauhan avulla. Mittavaste toimii paristoilla, joten se ei tarvitse erillistä verkkovirtaliitäntää.

  • Rullaradat: KK200 ja KK330
  • Asemointi: manuaalinen
  • Pituuden tunnistus: magneettinauha
  • Näyttö: digitaalinen
  • Resoluutio: 0,1 mm
  • Virtalähde: 1,5 V C-paristot
  • Pituus: 3000 mm

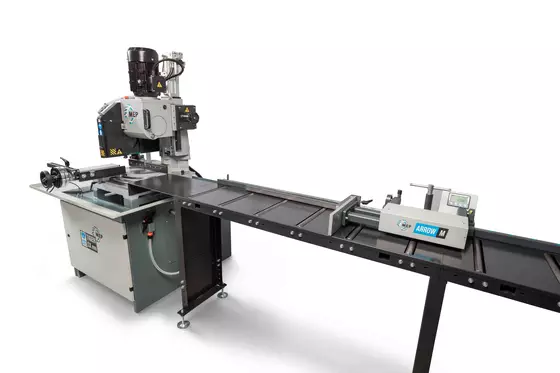

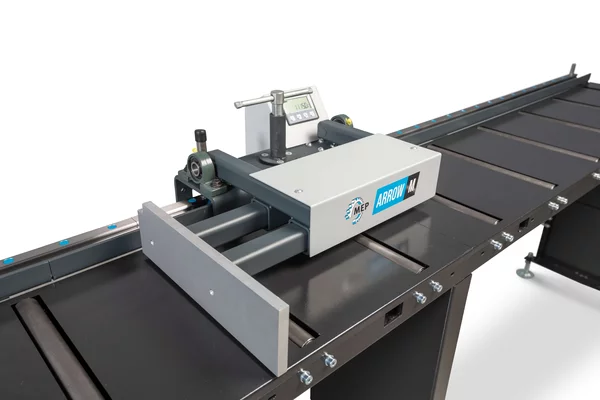

ARROW M – manuaalinen digitaalinen mittavaste

ARROW M on manuaalisesti siirrettävä digitaalinen mittavaste KK330-, KK330 HD- ja KK460-rullaradoille.

Kääntyvä mittavaste liikkuu 30 mm:n lineaarijohteella. Pituus tunnistetaan enkooderilla ja näytetään digitaalisella näytöllä. Kun haluttu kappalepituus on saavutettu, vaste lukitaan paikalleen.

  • Rullaradat: KK330, KK330 HD ja KK460
  • Asemointi: manuaalinen
  • Mittavaste: kääntyvä
  • Pituuden tunnistus: enkooderi
  • Näyttö: digitaalinen
  • Resoluutio: 0,1 mm
  • Virtalähde: AA-paristot
  • Ensimmäisen moduulin pituus: 2075 mm
  • Jatkomoduulin pituus: 1925 mm

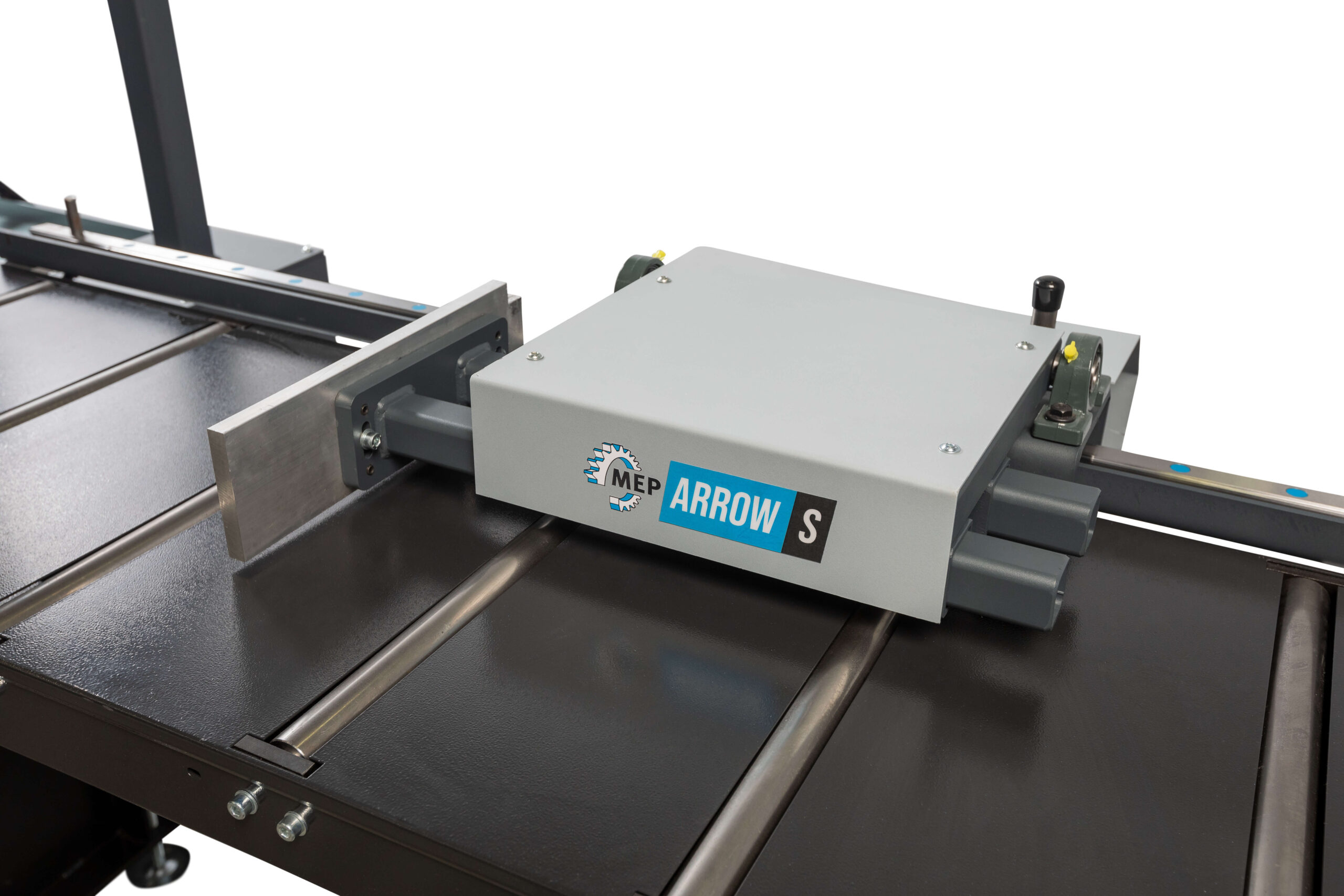

ARROW S – automaattisesti asemoituva mittavaste

ARROW S on tarkoitettu tuotantoon, jossa mittavasteen asemointi halutaan automatisoida. Käyttäjän ei tarvitse siirtää vastetta käsin haluttuun kappalepituuteen, vaan motorisoitu mittavaste asemoituu automaattisesti.

ARROW S asennetaan sahan poistopuolen rullaradalle. Kääntyvä mittavaste liikkuu 30 mm:n lineaarijohteella servomoottorin avulla.

Järjestelmää ohjataan erillisellä 7 tuuman näytöllä varustetulla ohjauspaneelilla.

  • Rullaradat: KK330, KK330 HD ja KK460
  • Asennus: sahan poistopuolelle
  • Asemointi: automaattinen
  • Mittavaste: motorisoitu ja kääntyvä
  • Servomoottori: 3,3 Nm
  • Resoluutio: 0,1 mm
  • Asemointitarkkuus: ±0,1 mm/m
  • Nopeusalue: 0–15 m/min
  • Näyttö: 7″
  • Suurin saavutettava pituus: 9 m
  • Toiminnot: kappalelaskuri, automaattinen vetäytyminen sahauksen alkaessa ja inkrementaalinen käyttötila

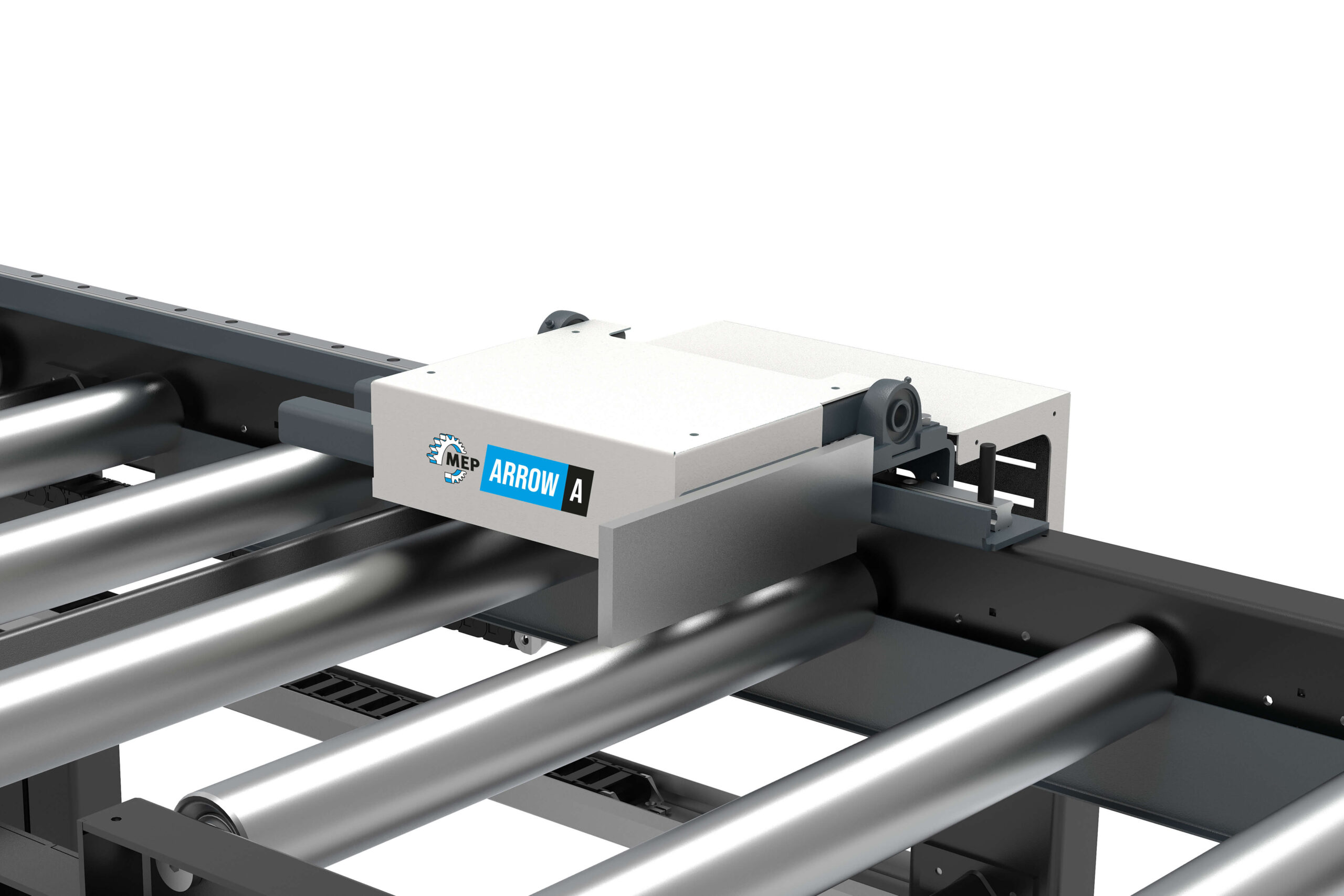

ARROW A – automaattinen materiaalin syöttö ja asemointi

ARROW A vie automaation mittavastetta pidemmälle. Se asennetaan sahan syöttöpuolelle, jossa järjestelmä toimii materiaalin työntimenä eli syöttölaitteena.

ARROW A siirtyy materiaalin taakse ja syöttää sitä sahalle asetetun kappalepituuden mukaisesti. Ratkaisu soveltuu tuotantoon, jossa materiaalin pituusasemointia ja syöttöä halutaan automatisoida useita katkaisuja varten.

  • Rullaradat: KK330, KK330 HD ja KK460
  • Asennus: sahan syöttöpuolelle
  • Toiminta: automaattinen materiaalin syöttö ja pituusasemointi
  • Mittausjärjestelmä: motorisoitu ja kääntyvä
  • Servomoottori: 3,3 Nm
  • Näyttö: 7″
  • Suurin saavutettava pituus: 9 m
  • Toiminnot: kappalelaskuri, sahausuran kompensointi, inkrementaalinen käyttötila ja etäohjelmointi Ethernet-yhteydellä
  • Turvallisuus: järjestelmän ympärille vaaditaan turva-aidat

Tarkan materiaalinsyötön varmistamiseksi MEP suosittelee materiaalin kiinnittämiseen lisävarusteena saatavaa manuaalista tai pneumaattista puristinta.

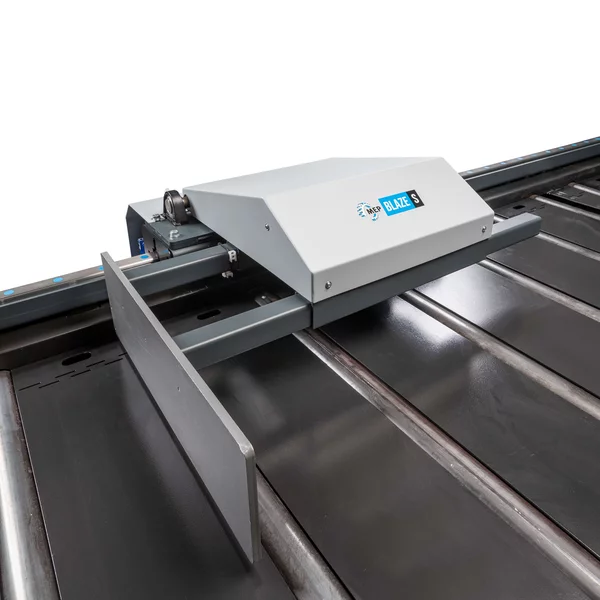

BLAZE S – automaattinen mittavaste raskaille materiaaleille

BLAZE S on järeämpään materiaalinkäsittelyyn suunniteltu automaattisesti asemoituva mittavaste. Se soveltuu KK530-, KK730- ja KK930-rullaradoille ja on tarkoitettu suurempien ja raskaampien materiaalien käsittelyyn.

BLAZE S toimii samalla periaatteella kuin ARROW S, mutta sen rakenne ja komponentit on mitoitettu järeämpään käyttöön.

  • Rullaradat: KK530, KK730 ja KK930
  • Asennus: sahan poistopuolelle
  • Asemointi: automaattinen
  • Lineaarijohde: 45 mm
  • Servomoottori: 4,7 Nm
  • Nopeusalue: 0–15 m/min
  • Asemointitarkkuus: ±0,1 mm/m
  • Moottoriteho: 1,5 kW
  • Käyttökohde: suuret ja raskaat materiaalit

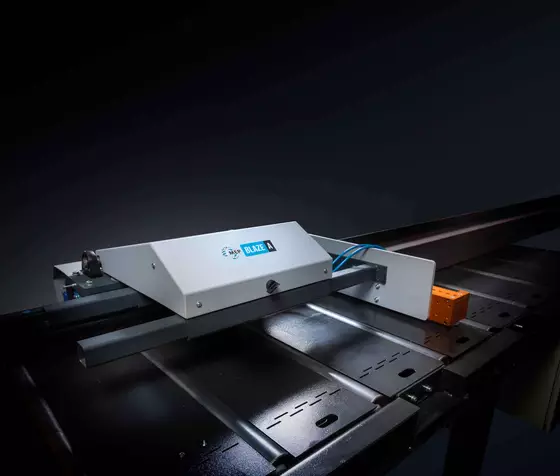

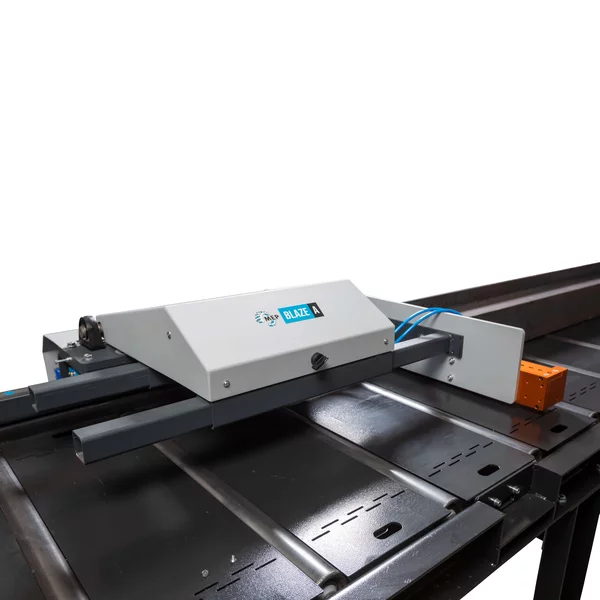

BLAZE A – automaattinen syöttö raskaille materiaaleille

BLAZE A on järeän materiaalinkäsittelyn automaattinen pituusasemointi- ja syöttöratkaisu. Se asennetaan sahan syöttöpuolelle ja toimii materiaalin työntimenä.

Järjestelmä syöttää materiaalin sahalle ohjelmoitujen kappalepituuksien mukaisesti ja soveltuu tuotantoon, jossa suurten ja raskaiden materiaalien käsittelyä halutaan automatisoida.

  • Rullaradat: KK530, KK730 ja KK930
  • Asennus: sahan syöttöpuolelle
  • Toiminta: automaattinen materiaalin asemointi ja syöttö
  • Lineaarijohde: 45 mm
  • Servomoottori: 4,7 Nm
  • Nopeusalue: 0–15 m/min
  • Asemointitarkkuus: ±0,1 mm/m
  • Moottoriteho: 1,5 kW
  • Käyttökohde: suuret ja raskaat materiaalit

Miten valitsen oikean mittavasteen tai pituusasemoinnin?

Sopiva ratkaisu riippuu ennen kaikkea materiaalin koosta, käytettävästä rullaradasta ja halutusta automaatiotasosta.

R1–R4 on hyvä valinta, kun tarvitaan yksinkertainen manuaalinen mittavaste.

ARROW MB ja ARROW M sopivat tilanteeseen, jossa vaste halutaan edelleen siirtää käsin, mutta pituus halutaan nähdä digitaaliselta näytöltä.

ARROW S automatisoi mittavasteen asemoinnin, kun taas ARROW A automatisoi myös materiaalin syöttämistä sahalle.

BLAZE S ja BLAZE A tarjoavat vastaavat automaattiset ratkaisut järeämmille KK530-, KK730- ja KK930-rullaradoille sekä suurten ja raskaiden materiaalien käsittelyyn.

Prodmac auttaa valitsemaan sahakoneeseen, rullarataan ja tuotantoprosessiin sopivan mittaus- ja asemointiratkaisun.

Miksi valita MEP KK Line -mittavasteet ja pituusasemointi?

  • Ratkaisut manuaalisesta mittavasteesta automaattiseen materiaalinsyöttöön
  • Vaihtoehdot eri kokoisille KK Line -rullaradoille
  • Digitaaliset mittavasteet helpottavat pituuden asettamista
  • Automaattisella asemoinnilla voidaan tehostaa sahausprosessia
  • ARROW-ratkaisut kevyempään ja keskiraskaaseen materiaalinkäsittelyyn
  • BLAZE-ratkaisut suuremmille ja raskaammille materiaaleille
  • Järjestelmä voidaan valita tuotannon automaatiotarpeen mukaan
  • Yhteensopivuus MEP KK Line -materiaalinkäsittelyjärjestelmän kanssa

Pyydä tarjous
