MTX PLUS FLEX 12
Euromac MTX PLUS FLEX 12 on tehokas 30 tonnin CNC-lävistyskone, joka tarjoaa suuren työkalukapasiteetin ja joustavuutta vaativaan levyntyöstöön.
Tärkeimmät ominaisuudet
-
Patentoitu FLEX-hybridijärjestelmä
FLEX-teknologia yhdistää hydraulisen voiman ja sähköisen tarkkuuden samaan järjestelmään. Tämä mahdollistaa erittäin nopean työstön, tarkan iskunhallinnan ja alhaisen energiankulutuksen
-
Erittäin suuri työkalukapasiteetti
MTX PLUS FLEX 12 tarjoaa suuren määrän työkalupaikkoja ja mahdollistaa useiden työkalujen käytön ilman jatkuvia asetusten vaihtoja. Tämä nopeuttaa tuotantoa ja vähentää seisokkiaikoja.
-
Korkea työstönopeus vaativaan sarjatuotantoon
Kone saavuttaa erittäin korkeat isku- ja niblausnopeudet, mikä mahdollistaa suuren tuotantokapasiteetin myös jatkuvassa tuotannossa.
-
Vakaa Meehanite® Monoblock -rakenne
Valurautainen runkorakenne minimoi värinän ja tarjoaa erittäin korkean työstötarkkuuden sekä pitkän käyttöiän intensiivisessä tuotantokäytössä
-
Monipuolinen työkalujärjestelmä
Autoindex-asemat tukevat Single Tool-, FMTE4-, FMTE6- ja FMTE10-multityökaluja. Tämä mahdollistaa erittäin joustavan työkalukonfiguraation ja nopean tuotannon vaihdon.
-
Erinomainen automatisoituihin tuotantolinjoihin
MTX PLUS FLEX 6 voidaan integroida automaattisiin lastaus-, purku-, Sorting Cell- ja vacuum-järjestelmiin tehokasta ja jatkuvaa tuotantoa varten.
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
|
Ohjelmisto |
EASY PUNCH, TOP PUNCH TOUCH, EASY SORTING |
|
Materiaalit |
ALUMIINI, KUPARI, KULTA, TITAANI, RUOSTUMATON TERÄS, RAUTA, PLATINA, MUOVI, PUU, KUMI, PAHVI |
| Konetyyppi | CNC-levyntyöstökoneet |
|---|
Euromac MTX PLUS FLEX 12 – suuren työkalukapasiteetin CNC-levyntyöstökeskus
Euromac MTX PLUS FLEX 12 on korkean suorituskyvyn CNC-levyntyöstökone, joka yhdistää 300 kN:n lävistysvoiman, FLEX-hybriditeknologian ja erittäin joustavan työkalujärjestelmän. MTX PLUS FLEX 12 on suunniteltu vaativaan ohutlevytuotantoon, jossa tarvitaan monipuolisia työstömahdollisuuksia, korkeaa tuotantonopeutta ja mahdollisimman vähän työkalunvaihtoja.
MTX PLUS hyödyntää Euromacin FLEX-järjestelmää, joka yhdistää hydraulisen lävistyspään servomoottoriohjaukseen. Järjestelmän ansiosta kone pystyy työskentelemään suurella nopeudella ja säilyttämään samalla tasaisen lävistyssyvyyden. Numeerisesti ohjattava 0,1–31 mm:n iskunpituus mahdollistaa koneen tehokkaan hyödyntämisen erilaisissa lävistys- ja muovaustöissä.
MTX PLUS FLEX 12 soveltuu erityisesti rei’itykseen, niblaukseen, muovaukseen, merkintään ja monipuoliseen ohutlevyosien valmistukseen. FLEX 12 -version 12-asemainen rakenne tarjoaa suuren työkalujoustavuuden ja mahdollistaa useiden erilaisten työkalujen pitämisen valmiina tuotantoa varten. Tämä vähentää työkalunvaihtojen tarvetta ja tehostaa erityisesti vaihtelevaa sarjatuotantoa.
Koneessa on kolme kaksisuuntaista Autoindex-asemaa. Euromacin suoravetoinen Autoindex-järjestelmä vähentää mekaanisten komponenttien määrää, mikä tukee järjestelmän luotettavuutta ja vähentää huollon tarvetta.
MTX PLUS on saatavana 1300, 2250 ja 2500 mm:n X-akselivaihtoehdoilla. Automaattisen repositionoinnin avulla X-suunnan työstöalue voidaan laajentaa jopa 10 000 millimetriin, mikä mahdollistaa myös pitkien levyjen joustavan käsittelyn.
Meehanite®-pallografiittivaluraudasta valmistettu Monoblock-runko on suunniteltu FEM-menetelmällä. Hitsauskohdaton monoblock-rakenne tarjoaa korkean jäykkyyden ja vakauden sekä tukee koneen tarkkuutta myös suurilla työstönopeuksilla.
MTX PLUS FLEX 12 saavuttaa niblauksessa jopa 1000 iskua minuutissa 1 mm:n jaolla ja merkinnässä jopa 2000 iskua minuutissa. Paikoitustarkkuus on ±0,05 mm ja muovauksen toistotarkkuus ±0,1 mm. Keskimääräinen tehonkulutus on noin 4,5 kW/h.
Euromac MTX PLUS FLEX 12 soveltuu erityisesti:
- CNC-levyntyöstöön
- metallilevyjen rei’itykseen
- niblaukseen
- muovaukseen
- merkintään
- monipuoliseen ohutlevyosien valmistukseen
- vaihtelevien osien sarjatuotantoon
- automatisoituun levyntyöstöön
- sähkökaappikomponenttien valmistukseen
- ruostumattoman teräksen työstöön
- alumiinilevyjen käsittelyyn
- jatkuvatoimiseen tuotantoon
- korkean tarkkuuden levyntyöstöön
- automatisoituihin tuotantoratkaisuihin
- tuotantoon, jossa tarvitaan suurta työkalujoustavuutta
MTX PLUS FLEX 12 -järjestelmiä käytetään yleisesti:
- metalliteollisuudessa
- ohutlevyteollisuudessa
- konepajateollisuudessa
- sähkökaappivalmistuksessa
- autoteollisuudessa
- HVAC-teollisuudessa
- teräsrakenneteollisuudessa
- alihankintateollisuudessa
- elektroniikkateollisuudessa
- automatisoiduissa tuotantosoluissa
- sarjatuotannossa
- korkean tarkkuuden levyntyöstössä
Kenelle Euromac MTX PLUS FLEX 12 sopii?
Euromac MTX PLUS FLEX 12 sopii yrityksille, jotka tarvitsevat tehokkaan ja erittäin joustavan CNC-lävistyskoneen monipuoliseen ohutlevytuotantoon. FLEX 12 on erityisen hyvä vaihtoehto tuotantoympäristöihin, joissa valmistetaan paljon erilaisia levyosia ja halutaan pitää useita työkaluja jatkuvasti käyttövalmiina.
Kone soveltuu hyvin myös sarjatuotantoon ja automatisoituihin tuotantoympäristöihin, joissa tarvitaan korkeaa työstönopeutta, tarkkuutta, joustavaa työkalujen käyttöä ja luotettavaa jatkuvaa tuotantoa.
Tekniset pääominaisuudet
- Prosessi: CNC-levyntyöstö
- Käyttöjärjestelmä: FLEX 12 hybrid
- Lävistysvoima: 300 kN / 30 tonnia
- Y-akseli Multi-tool/Monopunch: 1300 / 1250 mm
- X-akselivaihtoehdot: 1300 / 2250 / 2500 mm
- Automaattinen repositionointi X-suunnassa: jopa 10 000 mm
- Iskunpituuden numeerinen hallinta: 0,1–31 mm
- Servomoottoriohjattu hydraulijärjestelmä: vakiona
- Paikoitustarkkuus: ±0,05 mm
- Muovauksen toistotarkkuus: ±0,1 mm
- Kaksisuuntaiset Autoindex-asemat: 3
- Kiinnittimien avautuma: 11 mm
- Automaattiset kiinnittimet: 2
- Lävistysnopeus 20 mm:n jaolla: jopa 375 iskua/min
- Niblausnopeus 1 mm:n jaolla: jopa 1000 iskua/min
- Merkintänopeus: jopa 2000 iskua/min
- Materiaalipaksuus: 0,6–6 mm
- Maksimi levypaino alennetulla akselinopeudella: 150 kg

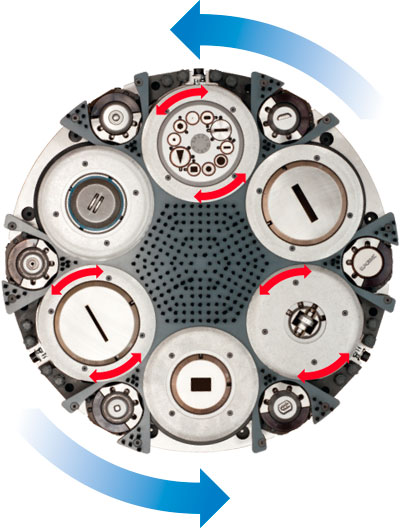

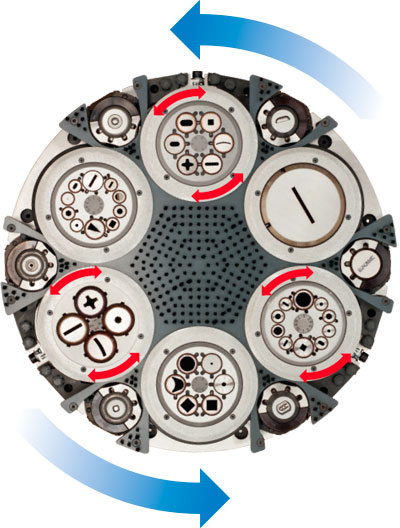

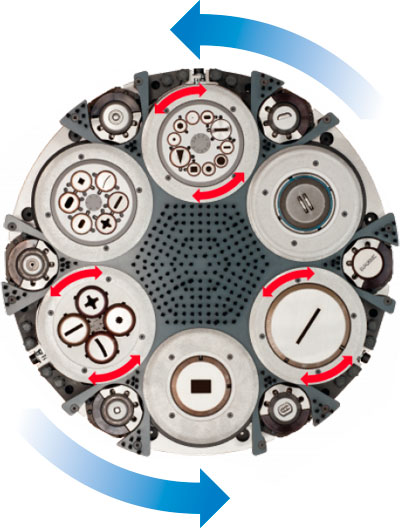

- Työkalujärjestelmä: 12-asemainen FLEX 12 -ratkaisu, Autoindex- ja Multitool-työkalut
- Kaksisuuntaisia Autoindex-asemia: 3
- Tornin työkalukapasiteetti: 60 tai 66 työkalua konfiguraatiosta riippuen
- USB-portit: 6
- Asennettu teho: 8,5 kW
- Keskimääräinen tehonkulutus: 4,5 kW/h
- Paino X = 1300: noin 6500 kg
- Paino X = 2250: noin 7000 kg
- Paino X = 2500: noin 7800 kg
- Mitat X = 1300: 2240 × 3630 mm
- Mitat X = 2250: 3980 × 3630 mm
- Mitat X = 2500: 4840 × 3630 mm
- Rakenne: Meehanite®-pallografiittivalurautainen Monoblock-runko
- Erityisominaisuus: 12-asemainen työkaluratkaisu erittäin joustavaan ja monipuoliseen levyntyöstöön
