OMEGA

BEWO Omega pyörösaha

BEWO Omega on täysautomaattinen pyörösaha, joka on suunniteltu erityisesti suurempien putkien, rakenneterästen ja raskaampien profiilien tehokkaaseen sarjakatkaisuun. Laaja sahauskapasiteetti, servo-ohjatut liikkeet ja korkea tuotantoteho tekevät koneesta erinomaisen ratkaisun vaativaan putkituotantoon.

Suunniteltu suuremmille putkille ja profiileille

BEWO Omega on kehitetty erityisesti suurempien putkien, rakenneterästen ja raskaampien profiilien katkaisuun. Sen kapasiteetti mahdollistaa monipuolisen materiaalivalikoiman käsittelyn samalla tuotantokoneella.

Kone soveltuu erityisesti tuotantoon, jossa tarvitaan sekä suurta kapasiteettia että korkeaa tuotantonopeutta.

Laaja sahauskapasiteetti

BEWO Omega mahdollistaa pyöreiden putkien sahauksen Ø 8–102 mm alueella. Neliöprofiilien kapasiteetti ulottuu 80 × 80 mm:iin ja täysmateriaalin halkaisija jopa 50 mm:iin.

Koneella voidaan sahata myös kaksi putkea samanaikaisesti, esimerkiksi kaksi Ø 76 mm:n putkea, mikä kasvattaa tuotantokapasiteettia suurissa sarjoissa.

Korkea tuottavuus sarjakatkaisussa

Omega on suunniteltu jatkuvaan ja tehokkaaseen tuotantoon. Tuottavuus voi olla jopa 5 100 kappaletta tunnissa materiaalista, kappalepituudesta ja tuotantosovelluksesta riippuen.

Nopea sahausprosessi ja automatisoitu materiaalinkäsittely tekevät koneesta tehokkaan ratkaisun suurivolyymiseen putkituotantoon.

Servo-ohjattu sahaus ja materiaalinsyöttö

Sekä sahausyksikkö että materiaalinsyöttö ovat servo-ohjattuja. Servo-ohjattu tarttujasyöttö mahdollistaa materiaalin tarkan ja toistettavan asemoinnin ilman mekaanisia vasteita.

Hallittu sahausliike ja tarkka materiaalinsyöttö tukevat tasalaatuista tuotantoa myös suurilla tuotantomäärillä.

Nopeat sarjavaihdot lisäävät joustavuutta

BEWO Omegan puristinratkaisu mahdollistaa laajan kapasiteettialueen käsittelyn yhdellä työkalusetillä. Tämä vähentää asetusten vaihtamiseen kuluvaa aikaa ja helpottaa siirtymistä materiaalikoosta tai tuotantosarjasta toiseen.

Lyhyemmät asetusajat parantavat koneen käyttöastetta ja tekevät Omegasta joustavan ratkaisun myös vaihtelevaan tuotantoon.

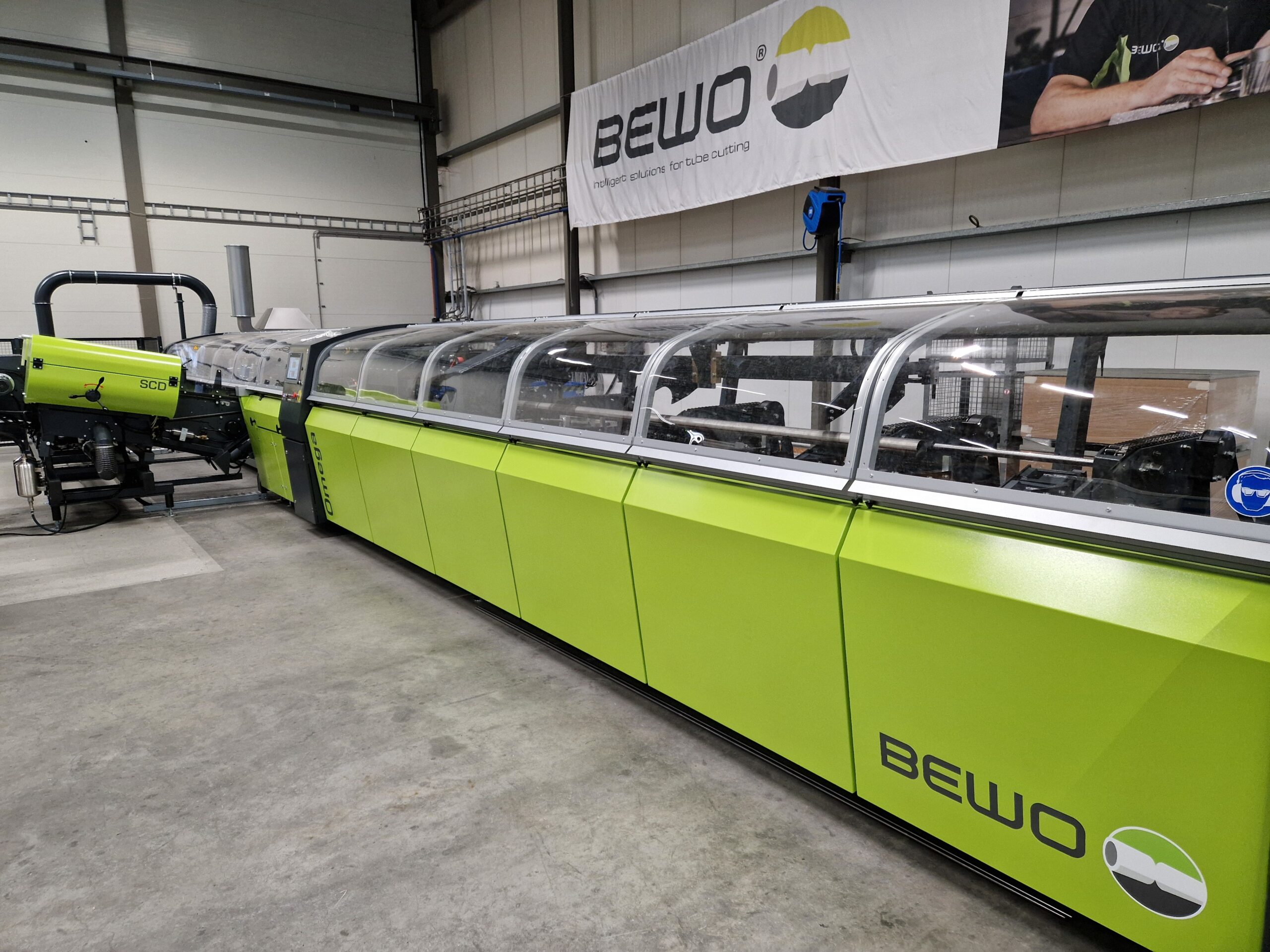

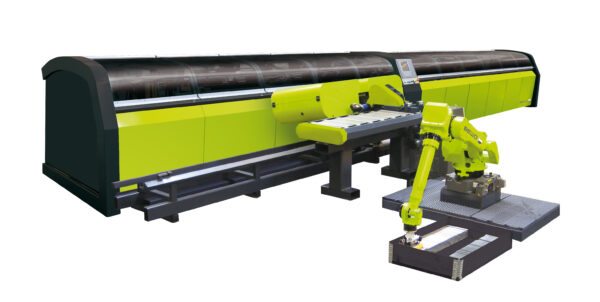

Laajennettavissa kokonaiseksi tuotantolinjaksi

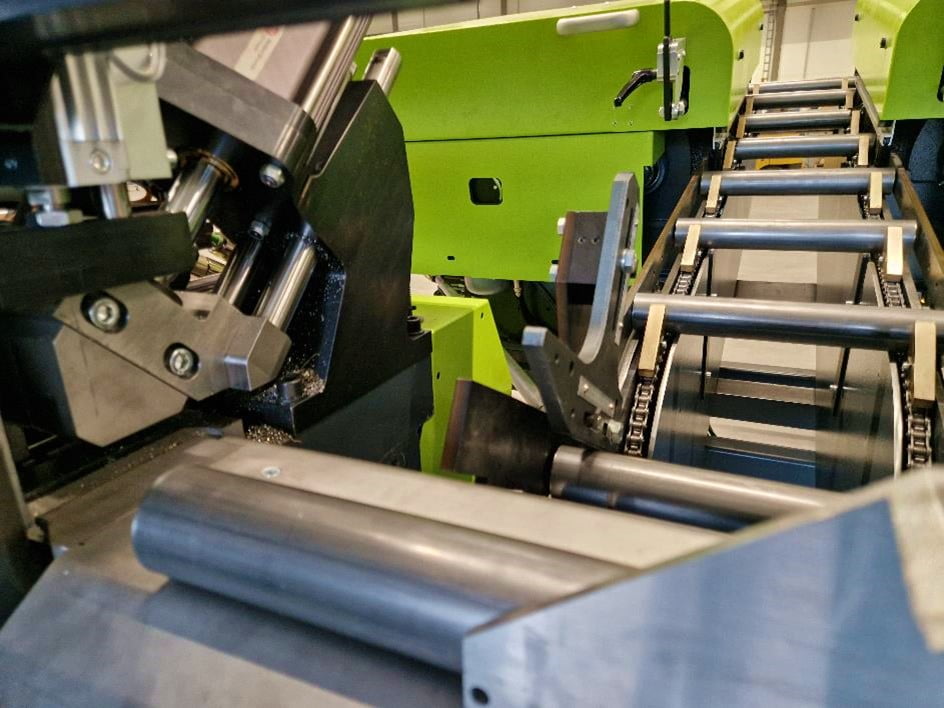

BEWO Omega voidaan integroida osaksi automatisoitua putkien käsittely- ja tuotantolinjaa. Sahauksen yhteyteen voidaan yhdistää esimerkiksi merkkausta, rei’itystä, viisteytystä, purseenpoistoa ja valmiiden kappaleiden pinoamista.

Näin useita työvaiheita voidaan yhdistää tehokkaaksi automatisoiduksi tuotantoprosessiksi.

Miksi valita BEWO Omega?

• Laaja sahauskapasiteetti suuremmille putkille ja profiileille
• Tuottavuus jopa 5 100 kappaletta tunnissa
• Mahdollisuus kahden putken samanaikaiseen sahaukseen
• Servo-ohjattu sahaus ja tarkka materiaalinsyöttö
• Nopeat sarjavaihdot ja joustava tuotanto
• Laajennettavissa automatisoiduksi tuotantolinjaksi


  Tekniset pääominaisuudet

  Sahauskapasiteetti

  • Pyöreä putki: Ø 15–102 mm
  • Small Ø -paketilla: Ø 8 mm alkaen
  • Heavy Tube Pack: sisältyy
  • Neliöprofiili: 10 × 10 – 90 × 90 mm
  • Suorakaideprofiili: 15 × 10 – 140 × 70 mm
  • Täysmateriaali: enintään Ø 50 mm
  • Min. seinämäpaksuus: 0,8 mm
  • Monikappalesahaus: 1–2 profiilia samalla sahauskerralla
  • Sahanterän maks. halkaisija: 425 mm

  Kaksoissahaus

  • Pyöreä putki: jopa 2 × Ø 76 mm
  • Neliöprofiili: jopa 2 × 70 × 70 mm
  • Suorakaideprofiili: jopa 2 × 80 × 60 mm

  Kaksoissahaus on yksi Omegan olennaisista eroista Single-malliin verrattuna ja mahdollistaa korkean tuotantokapasiteetin myös suuremmilla putkilla ja profiileilla.

  Materiaalin mitat ja käsittely

  • Materiaalin lähtöpituus: 3 700–12 000 mm
  • Maks. kuljetettava materiaalipaino: 120 kg

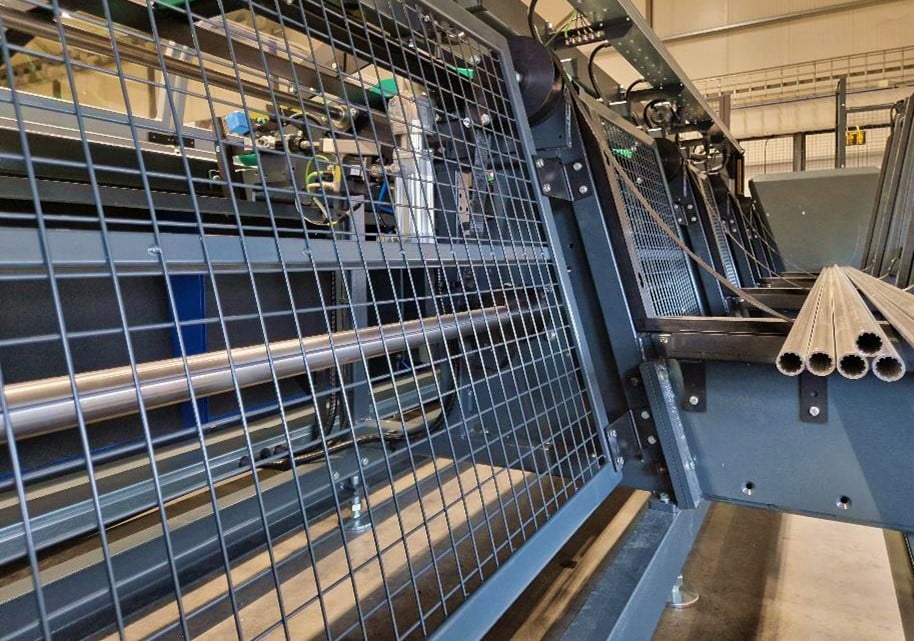

  • Automaattisen nippulataajan kapasiteetti: 3 000 kg
  • Nipun halkaisija: 650 / 850 mm
  • Materiaalinsyöttö: servo-ohjattu tarttujasyöttö
  • Kiinnitys: hydraulinen
  • Kiinnitysratkaisu: kaksinkertainen kiinnitys

  Valmiin kappaleen mitat

  • Min. kappalepituus: 10 mm
  • Min. kappalepituus purseenpoistolla: 150/100 mm
  • Min. kappalepituus pesulla: 200 mm
  • Maks. kappalepituus: 6 000 mm
  • Maks. kappalepaino: 30 kg
  • Maks. purseenpoistopituus: 6 000 mm

  Sahaus ja suorituskyky

  • Sahausmoottori: 9 kW servo
  • Leikkuunopeus: 20–250 m/min
  • Mittatarkkuus: 0,1 mm, kun Ø < 25 mm
  • Käyttö: täysautomaattinen

  Tuotantokapasiteetti

  • Teknisen vertailutaulukon maks. tuottavuus: 3 000 kpl/h
  • BEWOn Omega-tuotesivulla ilmoitettu maks. tuotantokapasiteetti: jopa 5 100 kpl/h
  • Esimerkkikapasiteetti kaksoissahauksessa: 3 500 kpl/h, kun materiaali Ø 15 mm ja kappalepituus 150 mm
